Základní schéma vytápění a jeho typy

Než začnete plánovat autonomní vytápění v bytě nebo soukromém domě, musíte se seznámit s konceptem vytápění. Níže se podíváme blíže na to, co to je a jaké jsou základní pojmy vytápění.

Obecné informace

V schematickém diagramu topného systému se obvykle rozumí nejjednodušší schéma, které označuje hlavní prvky ohřevu vody, které jsou kombinovány do jediného systému.

Ten může být implementován několika způsoby, avšak v každém případě obsahuje následující prvky:

• Ohřev kotle - zajišťuje topnou tekutinu.
• Cirkulační čerpadlo nebo zásobní nádrž (v závislosti na typu systému) - zajišťuje pohyb chladicí kapaliny v okruhu.

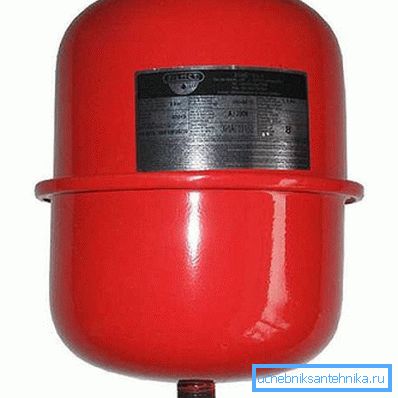

• Expanzní nádoba - kompenzuje tepelnou expanzi chladicí kapaliny a vodní kladivo.

• Obrys - představuje uzavřenou cestu, kterou chladicí kapalina vstupuje do chladiče a pak se vrací do kotle.
• Radiátory topení jsou zařízení, která zajišťují vytápění místností.
• Tepelný nosič je kapalina, která odvádí teplo z kotle a přenáší ji do radiátorů. Nejčastěji se k těmto účelům používá běžná voda nebo nemrznoucí směs. Ten má nižší bod mrazu.

Rozdíly v schématech jsou následující:

• Při způsobu cirkulace chladicí kapaliny;
• Při způsobu připojení radiátorů.

Níže uvážíme vlastnosti každého z nich.

Typy schémat

Podle způsobu připojení radiátorů jsou topné systémy dvou typů:

Každá z nich může být realizována jak přirozenou cirkulací, tak vynucenou. Navíc každá možnost má své vlastní výhody a nevýhody, které je třeba vzít v úvahu.

Jednoduchá trubka

Hlavní výhodou jednorázového připojení je jeho jednoduchost a nízké náklady na realizaci. Může se však používat pouze v malých místnostech. To je způsobeno skutečností, že baterie v tomto případě, teplo nerovnoměrně, a s velkým počtem, poslední v okruhu zařízení mohou zůstat obecně chladné.

Při přirozeném oběhu je design následující:

• Obrys, který vychází z kotle, stoupá svisle směrem nahoru a připojí se k nádrži.
• Potom potrubí spadne a, jak bylo uvedeno výše, prochází kolem obvodu místnosti. Navíc obrys musí být namontován s konstantním lehkým sklonem, který zajistí přirozenou cirkulaci.

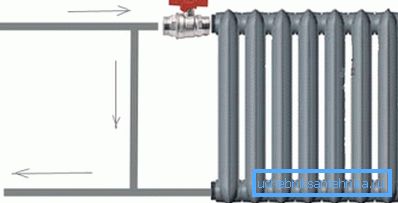

• Radiátory jsou připojeny k okruhu chladiva. Navíc je vazba nutně provedena obtokem. To vám umožní samostatně regulovat vytápění každé baterie, a případně i demontovat baterie bez vypuštění chladicí kapaliny.

Tento schematický diagram topného systému je dobrý, protože vytápění je energeticky nezávislé. Je pravda, že to vyžaduje použití energeticky nezávislé kotelny.

Pokud jde o nevýhody, mezi nimi je možné odlišit nižší účinnost, protože chladicí kapalina se pohybuje s nižší rychlostí, a proto má čas na ochlazení. To vede k dodatečným nákladům a délce vytápění radiátorů. Kromě toho existuje řada požadavků na instalaci a průřez potrubí.

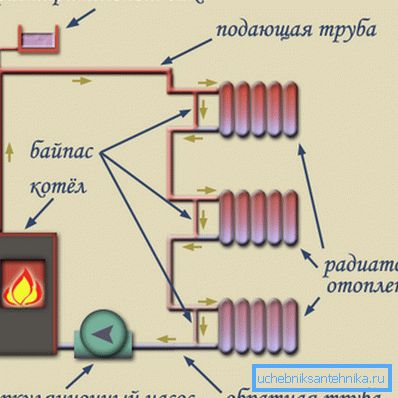

Tyto nedostatky jsou zbaveny povinného systému, který je realizován pomocí cirkulačního čerpadla.

V tomto případě je toto spojení následující:

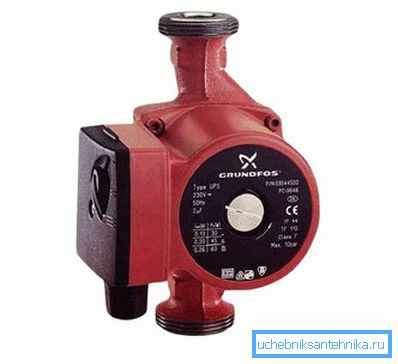

• Z kotle je okruh, do kterého je cirkulační čerpadlo připojeno k ohřevu.
• Do čerpadla je připojen odpal, který umožňuje připojení radiátorů a vyrovnávací nádrže.

Tip! Při instalaci čerpadla můžete provádět obtok a připojit k němu expanzní nádobu. Proto by se bypass musí překrývat jeřáby. To umožní, aby vaše ruce přepínaly režimy přirozeného a nuceného oběhu.

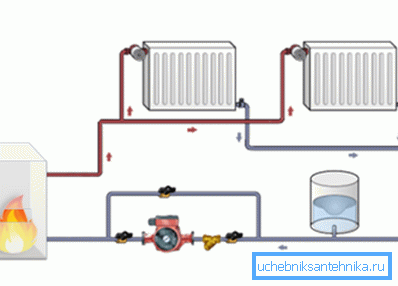

Dvojitá trubice

Tato možnost vytápění může být použita ve velkých domcích a bytech. Baterie lze v tomto případě připojit jak sériově, tak paralelně. Navíc, i při sériovém připojení baterií, se ohřívají rovnoměrněji než s jedním potrubím.

Nevýhodou této možnosti je její vyšší cena, protože její realizace vyžaduje mnohem více potrubí. Je třeba poznamenat, že v tomto případě se nejčastěji používá nucený oběh, protože je obtížnější zajistit přirozenou cirkulaci.

Tento režim vypadá takto:

• Z kotle je obvod, ke kterému je připojeno cirkulační čerpadlo s připojením k expanzní nádrži a kolektoru (při paralelním připojení).
• Dále se zpravidla rozděluje do různých místností domu nebo bytu od kolektoru. Pokud je k jednomu okruhu připojeno několik radiátorů, je potrubí vedeno na poslední místo v obvodu baterie.
• Vratná linka je připojena k prvnímu vývodu obvodu akumulátoru, který je rovnoběžný s horkým okruhem a je připojen k kolektoru, což vede k tomu, že chlazená chladicí kapalina proudí do kotle a znovu se ohřeje.

Důležitou výhodou této možnosti je možnost nastavit vytápění baterií v různých místnostech. Navíc při použití speciálního elektronického zařízení může být údržba určité teploty v prostorách prováděna automaticky.

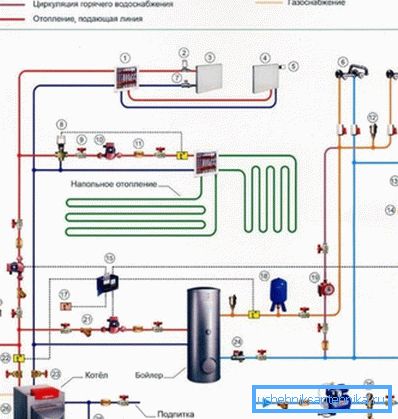

Dávejte pozor! Považovali jsme za nejjednodušší verzi systému, protože topení může obsahovat "teplou podlahu".

Zde jsou ve skutečnosti všechny hlavní body návrhu konceptu. Zpravidla na něm vychází podrobnější projekt. Podrobné pokyny k tomu, jak to udělat, jsou k dispozici na našem stavebním portálu.

Závěr

Schéma znázorňuje fungování topného systému a jeho realizaci. Navíc jeho volba závisí na řadě podmínek, ve kterých bude topení provozováno. Z videa v tomto článku můžete získat další informace o tomto tématu.
