Vytápíme kotel s vlastními rukama

Samozřejmě, výstavba kotle s vlastními rukama je zajímavá pro mnoho majitelů soukromých domů, protože je to efektivní způsob, jak ušetřit vlastní peníze, plus morální spokojenost, kterou člověk dostane, když něco dělá sám. A kvůli vysokým nákladům není vždy možné zakoupit tovární jednotku, protože ceny těchto výrobků se nezapadá do mzdy průměrného obyvatele Ruska.

Nyní zjistíme, jak vytvořit takový ohřívač cihlovým výměníkem tepla a podívat se na doprovodný videoklip.

Děláme všechno sami

Obecný přehled

• Celkově se návrh topných kotlů může lišit od jejich protějšku, neboť zohledňuje nejen výkon a typ paliva jednotky, ale i jeho individuální charakteristiky.
• Především se týká návrhu výměníku tepla, který může být z propojených trubek, stejně jako potrubí a kontejnery z ocelových plechů, ale současně provádí stejnou funkci a stejnou energii.
• Samozřejmě, že abyste takový uzel vytvořili sami, potřebujete nějakou zkušenost a protože jen zkušený svařovatel může vařit topný kotel (výměník tepla) a nemá odborné dovednosti v tomto odvětví, je lepší pozvat odborníka. Mějte na paměti, že tah je zde velmi kvalitní, protože nádrž bude obsahovat vodu, která je schopna proniknout do mezery, jejíž velikost je menší než jeden mikron.

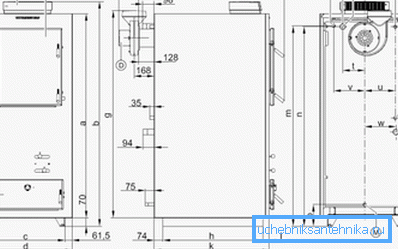

• Pokud víte, jak pracovat s brusky (úhlová bruska), s výkresem topného kotle před vašimi očima, můžete nezávisle připravovat díly výměníku tepla a svařovací práce můžete svěřit odborníkovi. Je však velmi důležité přesně sledovat rozměry a rozměry, jinak nebude svařování jednoduše možné z důvodu nesrovnalosti ve velikosti.
• Také zde potřebujete dovednosti kamenistů nebo alespoň zedník - musíte zhotovovat zdiva a podle určitých pravidel, protože jednotlivé výkresy topného kotle mají své vlastní charakteristiky vzhledem k jejich různým rozměrům.

Poznámka: Podíváme se na několik návrhů, které můžete provést buď samostatně, nebo s pomocí profesionální svářečky.

Číslo varianty 1

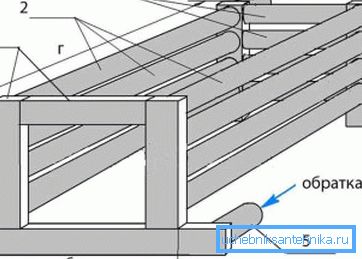

V dutém profilu, který se používá pro vertikální regály. Odřízněte kulaté otvory odpovídající průměru potrubí - provádějte buď elektrickým svařováním nebo řezačkou plynu. To se provádí ze dvou stran a současně s každým z nich na straně profilu 60 mm vyříznou čtyři otvory o průměru 50 mm a čtyřech 40 mm v rovině 40 mm

Také v dolní části konstrukce je řezán kulatý otvor o průměru 50 mm, ze spodku pro návrat (chlazenou vodu) a z protilehlého otvoru na opačné straně od horní části pro přivádění horkého nosiče tepla.

Poznámka: Po svařování se v každém případě na povrchu kovu vysypou, ale tato práce by měla být co nejjasnější a nejjemnější. Proto odstraňte všechny nepravidelnosti v rovině pomocí brusky a vnitřní plochy otvorů by měly být případně ošetřeny kulatým nebo polokruhovým souborem.

Po vrácení všech původních polotovarů do původního stavu budete potřebovat vodorovně plochou rovinu - může to být i dřevěný štít, vyrazený z desek, pouze je nutné předem namočit vodou, aby se zabránilo jiskření.

Návod doporučuje nejprve montáž (svařování) předních a zadních stěn a teprve potom montáž ostatních prvků. Tyto dva panely jsou namontovány v přísně vertikální poloze proti sobě a na druhé straně jsou všechny trubky svařeny, pouze tato práce se lépe provádí s asistentem, takže je možné upevnit díly v pravém úhlu.

Když je rámeček připraven, můžete vařit otevřené konce na obdélníkovém profilu a svařit dodané a vratné bradavky popsané výše. Vše - nyní musíte brousit švy pomocí brusky a zkontrolovat těsnost konstrukce zadáním vody do něj a ponechání na 1-2 hodiny. V takovém případě, pokud práce nebude provedena zcela kvalitativně, uvidíte tmavé skvrny na švech - to jsou úniky.

Číslo varianty 2

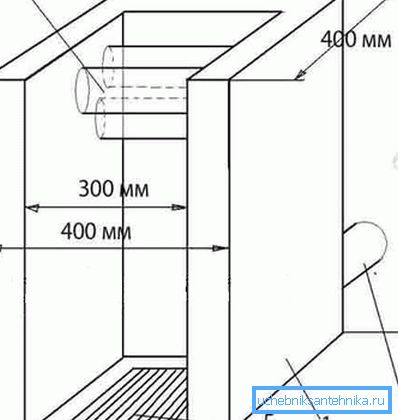

Poznámka: Pokud je k dispozici tepelně odolná plech o tloušťce 3 až 5 mm, může být instalace topného kotle přesněji zjednodušena.

Tento návrh ve skutečnosti nepotřebuje podrobné připomínky, neboť celá konstrukce sestává téměř výhradně z navzájem svařovaných plechů (kapacity), které navzájem komunikují trubkovými profily.

A samozřejmě z přední a zadní strany jsou přípojky pro přívod a návrat chladiva. I přes zdánlivou jednoduchost výrobku musí být svařovací práce opět provedena odborníkem, jinak dojde k úniku švů.

Poznámka: Rozměry tohoto provedení lze měnit v závislosti na velikosti pece. Současně však musí být průřez tubulárního profilu a tloušťka ocelového plechu nezměněny.

Montáž

Nesprávně se zaměříme na pravidla a parametry pokládání kamen, protože je to poněkud prostorné téma, které je třeba zdůraznit v samostatném článku - budeme se zabývat obecnými ustanoveními.

Jak jsme uvedli výše, rozměry ohřívače lze změnit, avšak v takovém případě jsou rozměry kamny docela vhodné pro venkovský dům nebo chalupu, jejíž plocha nepřesahuje 90-100 m² se standardním topným systémem (radiátory). Proto je třeba vzít v úvahu, že v každém topném zařízení nebude více než 7-8 úseků, bude systém dvou trubek a nebude tam druhý okruh (vyhřívaná podlaha).

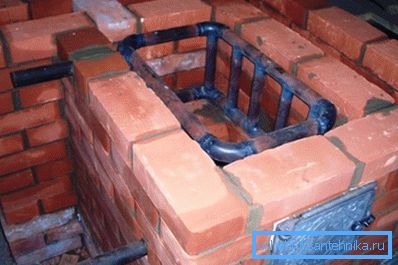

Bezpodmínečně musí být pec založena na betonovém podkladu a všechny parametry musí přesně odpovídat svislému a vodorovnému, to znamená při respektování úhlu 90 °. Výměník tepla musí být nastaven tak, aby jeho horní část byla nižší než napájecí okruh, minimálně 10 mm - to je provedeno, aby se zabránilo zasekávání vzduchu v systému.

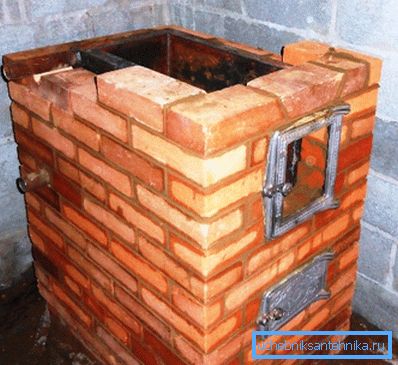

Pokládka stěn, které jsou umístěny kolem výměníku tepla, by měla překročit jeho výšku nejméně o 20-30 mm (půl cihla) a horní část budovy je pokryta litinovými kamennými litinovými kamny, což je velmi výhodné pro letní domy a venkovské domy. Současně by měla být litinová deska snadno odnímatelným prvkem (jako je víko), aby byl zajištěn přístup k preventivnímu čištění sazí - což výrazně zvyšuje účinnost jednotky.

Vertikální konstrukce

Pokud je zařízení topného kotle navrženo pouze pro topný okruh, můžete použít vertikální úzké provedení, kde bude buď varná deska s jednou varnou deskou nahoře, nebo vůbec neexistuje. Pro takovou strukturu se používá stejný výměník tepla, který je popsán v možnosti č. 2, pouze jeho rozměry by měly být přizpůsobeny velikosti pece.

Ekonomická volba

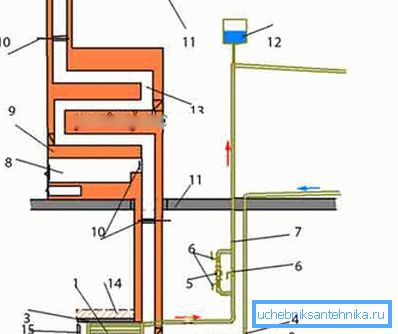

Tato možnost znamená, že topný kotel bude umístěn buď v suterénu nebo v přízemí - což vám umožní sledovat rozdíl mezi spodní částí kotle a horním okrajem komína, který musí být nejméně 7 m!

Věnujte pozornost výkresu - na komínu kotle (výše) je buď sporák nebo topný štít, zatímco kotel by měl být umístěn těsně pod kamnou nebo štítem. Spodní čára spočívá v tom, že komín kotle prochází systémem protahování pece. Na výstupu kotlového ohřívače je instalován ventil, který je při provozu kotle uzavřen a otevřen během provozu pece.

Závěr

Věnovali jsme pozornost pouze obecným ustanovením, jak si vyrobit topný kotel s vlastními rukama, a dokonce i to jsou jen některé z nejžádanějších možností. Ve skutečnosti existuje mnoho různých schémat a metod a každý z nich stojí za zvážení v samostatném článku.
