Možnosti pro vytápění soukromého domu v okamžiku, kdy je mnoho, od staré kamny k topení a končí tak exotické jako tepelné čerpadlo nebo solární kolektor. Tradičně se však tradičně považuje za zahřátý kapalným nosičem tepla nebo vodou. Přestože se někomu může zdát problematické, ale přesto je ohřívání vody vlastním rukama skutečné a budeme o tom diskutovat.

Volba konstrukce a materiálů

Samozřejmostí je, že vytápění soukromého domu není jaderná fyzika, ale aby nedošlo k problémům v budoucnu, než budete ohřívat vodu, měli byste důkladně myslet, který systém je vhodný pro váš domov a odtud vybírat materiály.

Typy návrhů

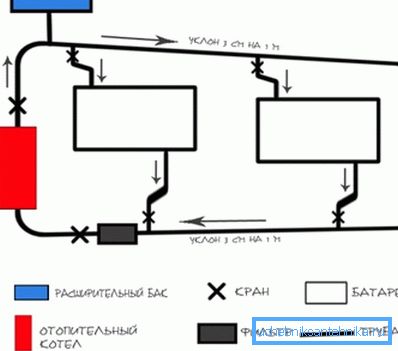

Nejprve pochopíme oběh vody v systému. Zde jsou 3 možnosti, nejjednodušší je přirozený proud vody. Práce takové konstrukce je zcela založena na elementárních fyzikálních zákonech, teplo se zvedá a ochlazuje sestupy. I přes zdánlivou jednoduchost montáže by takové vedení mělo být velmi pečlivé, jasně pozorovat úhel sklonu.

V závislosti na délce linky se může pohybovat v rozmezí 2-5? Ale zpravidla usnadňují, pro každý lineární metr linky je stanoven sklon 10 mm. V tomto případě jsou menší úhly a otáčky, tím vyšší účinnost. Expanzní nádoba v tomto provedení je namontována na nejvyšším místě, její objem pro kterýkoli systém musí být nejméně 10% objemu chladicí kapaliny.

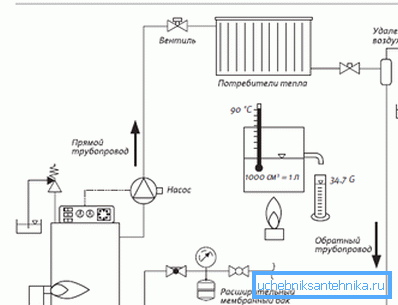

V současné době jsou nejčastějšími systémy s nuceným oběhem vody. Elektrické oběhové čerpadlo, které zajišťuje pohyb chladicí kapaliny při dané rychlosti, jednoduše přerušuje uzavřenou smyčku, úhel sklonu tady nehraje velkou roli.

Někteří odborníci vyčleňují kombinované systémy jako samostatnou skupinu, ale je to kontroverzní otázka. Kombinace je považována za systém, který je schopen pracovat jak s přirozenou, tak umělou cirkulací, avšak v podstatě jde o design s přirozeným proudem, do kterého bylo vloženo oběhové čerpadlo.

Pokyny: protože se chystáme instalovat improvizované ohřev vody, má pouze všeobecné znalosti v oblasti topenářství, design s nuceným oběhem bude nejlepší volbou. Zde nemusíte přesně měřit každý stupeň, čerpadlo v každém případě zajistí normální oběh.

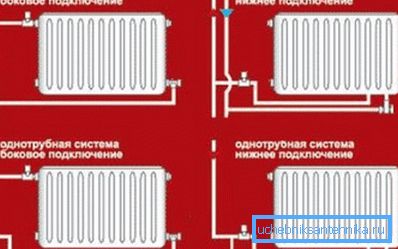

K dispozici je také jedno-trubkové a dvoutrubkové vedení. První možnost se obvykle používá s přirozeným průtokem tekutin, s radiátory zapojenými do série v řadě. Pro vyrovnání teploty se zvyšující se vzdálenost od kotle zvyšuje počet sekcí chladiče.

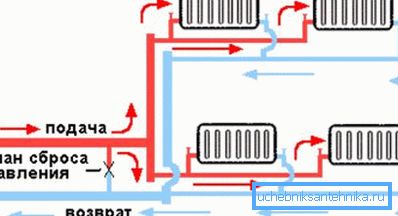

Varianta s dvoutrubkovým zapojením je progresivnější, protože umožňuje dosáhnout stejné teploty ve všech radiátorech. Jednoduše řečeno, do každého místa je vstup a výstup téměř z kotle. Navíc, pokud chcete vytvořit teplou podlahu, můžete ji vybavit pouze v takovém systému. Ale oběh je nucen.

Kotel jako srdce systému

Nesporným, uznávaným vůdcem je plynové zařízení. Ve srovnání s konkurencí je takové vytápění možná nejvíce ekonomické. Kalorický obsah plynu je obrovský, aniž by bylo nutné neustále sledovat pec a vybavit místo pro skladování paliva. Ale, bohužel, všude není příležitost přinést plyn.

Důležité: plynové kotle jsou ziskové pouze v případě, že existuje hlavní plynovod. Zkapalněný plyn bude stát ne méně než elektřina nebo dobré uhlí.

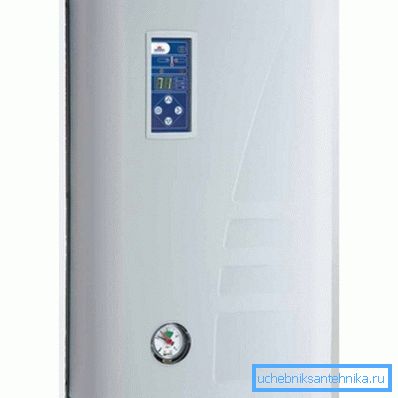

Na druhém místě je elektrické zařízení. Je šetrný k životnímu prostředí, pracuje tiše a nevyžaduje takovou hromadu povolení k provozu.

Jediné, co je potřeba, je položení třífázové linky s průřezem nejméně 6 mm ?. Všechno je dobré, ale z nějakého důvodu cena elektřiny neklesá a provoz takové jednotky bude stát hodně penny.

Pro ty, kterým není k dispozici hlavní plyn a vytápění s elektřinou si nemůže dovolit, bude dobrý kotel. Nyní se vyrábějí univerzální jednotky, které jsou prakticky všestranné, mohou pracovat na jakémkoliv druhu tuhého paliva, od dřeva nebo třísek, až po koks a pelety. Soukromá, zjednodušená verze těchto jednotek může být považována za tradiční cihlovou pec s vestavěnými topnými registry.

Tip: Příběh nebude úplný, pokud nezmíníme kotle na kapalná paliva. Pokud však utopíte motorovou naftu nebo petrolej, pak bude toto vytápění zlato. Proto je vhodné hovořit pouze o jednotkách, které pracují na vývoji ropy.

Takové palivo stojí za penny, navíc pokud hledáte dobře, můžete ho najít zdarma, protože mnoho společností se s radostí zbaví toho, že nebude platit za recyklaci.

Trubky v topném systému

Nejoblíbenější v nedávné minulosti byl kov. Nyní byl nahrazen plasty a kovovými plasty. Pokud jde o ocelové konstrukce, odborníci doporučují, aby se používaly pouze pro jednoduché potrubí s přirozenou cirkulací.

Navíc potřebujete ohýbač trubek, svařovací zařízení a schopnost profesionálního vaření.

Tip: Můžete použít měděné trubky, ale jejich cena je kousne a je třeba je spájet pouze stříbrnou pájkou, plechovka bude trčet s časem.

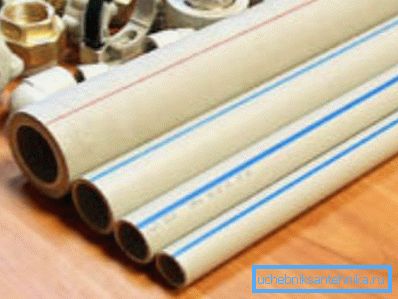

Zařízení pro ohřev vody z plastu je v tuto chvíli nejlepší volbou, ale zde jsou některé jemnosti. Kohl, rozhodli jsme se namontovat vlastní ruce, je lepší upřednostňovat polypropylen. Pro svařování potřebujete speciální páječku a nůžky. Pokyny pro svařování jsou velmi jednoduché, lze je zvládnout za půl hodiny.

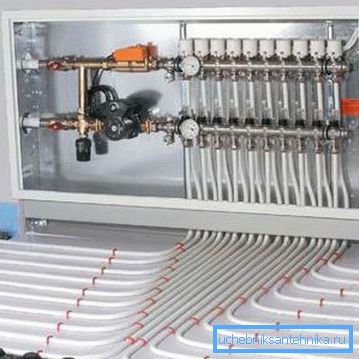

Trubky kov-plast jsou dobrá věc, ale nejsou vhodné pro otevřené vedení, jejich mechanická pevnost je příliš slabá. Pro uspořádání vyhřáté podlahy je však kovový plast považován za téměř ideální materiál.

Je také možné použít pod zpevněným polyethylenem pod teplou podlahu, ale jeho kvalita je horší, plus je kluzká a kování na ní není pevně drženo.

Sestavení sestavy

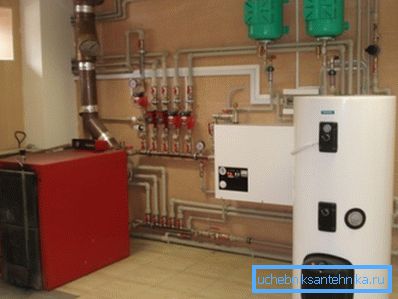

• Instalace ohřevu vody vlastním rukama probíhá v jasném, opakovaně ověřeném schématu. Vždy spusťte instalaci hlavní jednotky, topného kotle. V ideálním případě doporučují odborníci nalévat pod ní samostatný malý betonový podklad o výšce 40-50 mm. Ale pokud to není možné, můžete to udělat s plechem ze železa, na jehož vrcholu je překryt azbest.

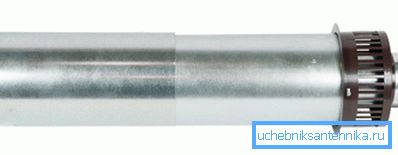

• Pokud je jednotka pevně instalována a upevněna, můžete pokračovat do uspořádání komína. Pro plynové zařízení můžete získat instalaci koaxiálního potrubí, všechny ostatní typy vyžadují instalaci stacionárního vertikálního komína. Mezery a spoje jsou rozmazané hliněným nebo šamotovým roztokem. Cement nelze použít zde, bude trhliny.

• Samotná kotelna by měla být dobře větrána, může být nucena nebo přirozená, ale v každém případě je lepší instalovat speciální ventil na výstupu ventilace pro regulaci průtoku.
• Odborníci doporučují vyrábět a vybírat z kotle výlučně kovové trubky.. To platí pro všechny typy kotlů. Později, v bezpečné vzdálenosti, je již proveden přechod k hlavnímu materiálu uspořádání potrubí, ale minimální průřez v terminálu pro kov je 22 mm, u plastu nebo kov-plast je 26 mm.
• Průměr potrubí, který vstupuje nebo opouští jednotku, musí být stejný jako u samotného kotle.. Tento úsek by měl být udržován až do prvního rozvětvení, po kterém jsou již namontovány trubky menších průměrů.

Důležité: existuje dojem, že je lepší vybavit kotelnu v suterénu. To platí pro všechny systémy s výjimkou plynových jednotek, které jsou přísně zakázány v suterénu. Taková kotelna navíc nemůže být vybavena v místnosti komunikující se suterénem, ​​protože plyn je těžší než vzduch a v případě úniku se hromadí v nejnižším bodě a důsledky nejsou obtížné předvídat.

• Dále je třeba jasně vykreslit trasu potrubí a místo instalace radiátorů. Samotné radiátory by měly být umístěny pod okenními otvory. Bez ohledu na to, jak zahříváte dům, jsou okna slabým bodem a proudění tepla vzhůru zabrání chladu před oknem. Rovněž nebude nadbytečné, aby se zdi za fólií zalepila, bude sloužit jako odrazový prvek.
• Čím více ohybů a ostrých rohů na trati, tím horší bude systém fungovat, takže všechny zatáčky by měly být co možná nejsladší a nejoblíbenější.. V ideálním případě by výstup z kotle měl být pod vodorovnou řadou radiátorů, což je zvláště důležité při přirozené cirkulaci.

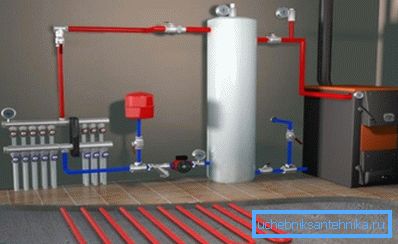

• Jak již bylo zmíněno výše, v každém systému je nainstalována expanzní nádoba.. Může být otevřený nebo uzavřený. V prvním případě je to jednoduše velká nádrž instalovaná ve výšce nejméně 3 m nad kotlem. Pro struktury s přírodním proudem je instalován na výstupu, v blízkosti radiátorů.
• Hermetická expanzní nádoba rozdělená na polovinu membránou. Níže je voda nad vzduchem. V případě zvýšení hladiny kapaliny membrána ohýbá a vytváří nadměrný tlak. Když se teplota vrátí do normálu, tekutina se vytlačí zpět do systému. Montáž takového uzlu může být kdekoliv.
• Po montáži potrubí chladiče se potrubí vrací do kotle. Zde je před jednotkou zpravidla nainstalováno cirkulační čerpadlo, ale před ním je v sekci mezi radiátory a čerpadlem nutně namontován filtr.
• Nezapomeňte instalovat vypouštěcí ventil na nejnižším místě systému, pro nouzové vypouštění nebo plánované vstřikování vody.

Video ukazuje jemnosti organizační práce a instalace.

Závěr

Na základě shrnutí všech uvedených skutečností bych rád poznamenal, že počáteční uvedení systému by mělo být prováděno pod vedením specialisty. Navíc je žádoucí, aby se jednalo o skutečné, certifikované odborníky, rada od "kompetentního" souseda může stát víc.
