Vytápění sporáků: všechny hlavní etapy práce

Navzdory skutečnosti, že v našem high-tech století existuje mnoho druhů moderních topných systémů a spotřebičů, topení je ještě oblíbené. Dává přírodní "živé" teplo, jeho konstrukce je docela jednoduchá a praktická.

Dobře postavená kamna je schopna stát se skutečným rodinným krbem, spojujícím všechny domácnosti kolem ní a přinášející do domu útulnost a pohodlí. Náš článek je věnován tomu, jak složit ohřívací pec sami.

Dávejte pozor! Měli byste to udělat, pouze pokud máte zkušenosti s zdivem a alespoň znáte teorii konstrukce topných zařízení. Pokud nemáte potřebné znalosti, svěřte práci odborníkům.

Odrůdy topných zařízení

Existuje několik hlavních typů cihelných kamen pro jejich funkční vlastnosti.

Funkčnost

1. Vytápěcí jednotky jsou konstruovány pouze pro vytápění budovy. Jsou nejrychlejší, protože jejich konstrukce je nejjednodušší.

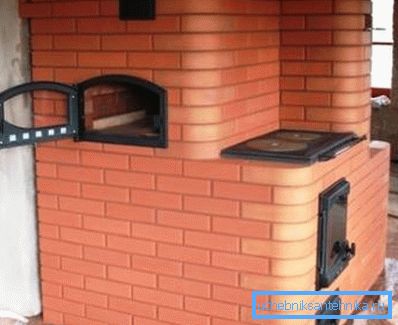

2. Kamna na vytápění a vaření jsou velmi praktická a pohodlná. Neohřívají pouze dům, ale také umožňují vaření jídla. K tomu jsou vybaveny varnou deskou a někdy troubou.
3. Krbová kamna jsou kompaktní, proto šetří místo. Současně poskytují efektivní vytápění a zvláštní komfort v domě. Kromě toho průmyslové analogy, například topné pece Bavorska, jsou jednotky s dlouhodobým spalováním a nevyžadují časté skladování paliva.

Tvar jednotek může být také odlišný. Existují čtvercové, kulaté, obdélníkové, trojúhelníkové (úhlové) zařízení. To vám dává možnost zvolit možnost, která nejlépe vyhovuje charakteristice místnosti.

Dávejte pozor! Nezáleží na tom, jaký typ jednotky si vyberete, jedním ze základních požadavků je její kompletní požární a hygienická a hygienická bezpečnost. Při pokládce sporáku je nutné to velmi pečlivě sledovat.

Návrhové prvky

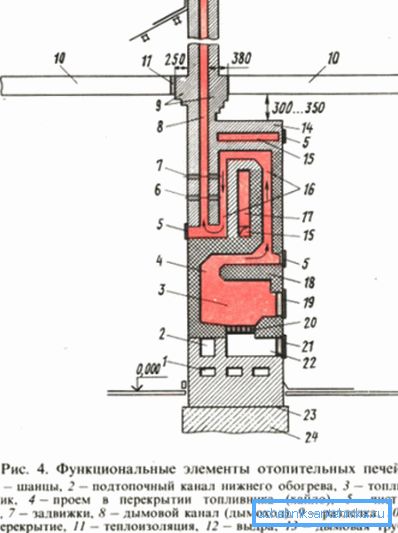

Konstrukce topné pece je velmi jednoduchá. Jeho tělo se skládá z palivové komory, asfaltu a komína.

U jednotek s varnou deskou je do tohoto seznamu přidán sporák, někdy trouba a nádrž na ohřev vody.

1. Palivová komora je hlavním uzlem topných zařízení. Mělo by obsahovat maximální možné množství určitého typu paliva, aby bylo zařízení zajištěno maximální výkon.

Rozměry pece jsou různé, závisí zaprvé na typu použitého paliva. Například pod palivovým dřívím by tato stavba měla mít výšku 40/100 centimetrů. Požadovaný výkon sporáku a požadované množství jednorázové záložky paliva také záleží.

Pokyn varuje, že palivová komora musí být umístěna výlučně z ohnivzdorných cihel. Tloušťka stěn by navíc neměla být kratší než polovina cihel.

1. Hlavním účelem popelníku je shromažďovat popel a přívod vzduchu do paliva.. Je umístěna přímo pod roštem a je zpravidla vybavena dveřmi se západkou. Obvykle se výška popelové komory rovná třem cihlám.
2. Komín je jednotka určená k vypouštění spalovacích plynů ze sporáku do ulice.

Dávejte pozor! Při navrhování zařízení a při sestavování výkresů topných pecí je třeba mít na paměti, že je nežádoucí, že komín má mnoho zákrutů a otáček. Zvyšují odolnost vůči pohybu spalovacích výrobků. V důsledku toho se účinnost topení snižuje.

Umístění jednotky a její základ

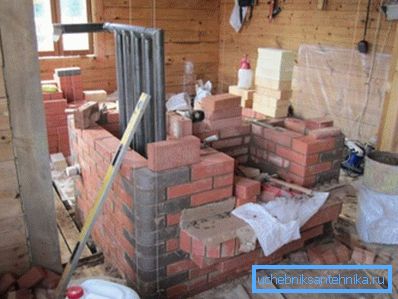

Přemýšlejte ohříváním pece vlastními silami, správně vyberte místo pro instalaci zařízení.

1. Pokud je jednotka umístěna ve středu místnosti, bude její tepelný výkon vyšší. Bude schopen okamžitě zahřát vzduch ze čtyř stran a rovnoměrně poskytnout pokojovou tepelnou energii.

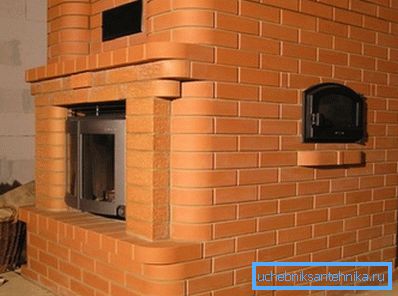

2. Pokud je pro zařízení vybrána stěnová část, mimochodem je takové řešení nejběžnější, pak se konvekční proud vzduchu (přiváděného) přicházející z dveří a oken aktivněji pohybuje po místnosti. V důsledku toho se zlepší větrání obytného domu.

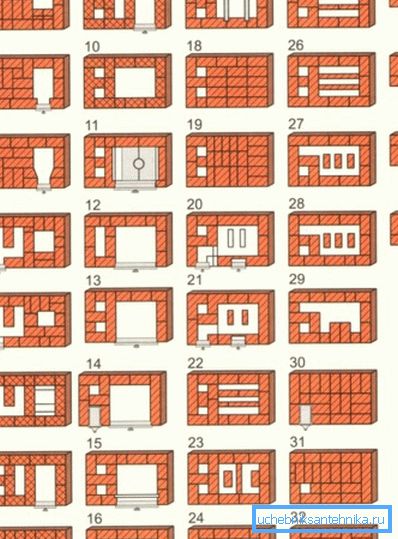

3. Vzor pokládky topné pece musí brát v úvahu umístění dveří spalovací komory. Zde je třeba vzít v úvahu, že by to mělo být výhodné, aby nebylo nutné přenášet paliva, špinavý popel a saze v celé místnosti.

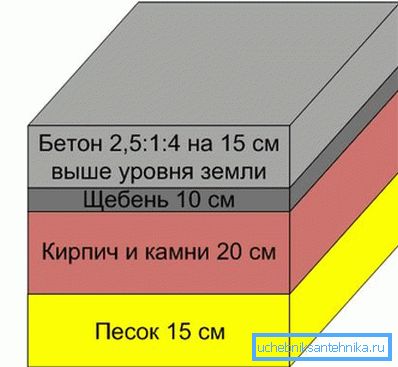

4. Pokud jde o základnu pod kamen, musí být beton. Pokud jsou podlahy vyrobeny z tohoto materiálu, úkol je zjednodušen. Pokud je základna dřevěná, pak pod zařízení musíte nalít samostatný základ. V takovém případě musí být základna vypočtena na zátěži nejen ze sporáku, ale také ze stěn komína.

Instalace kamen

Další informace o způsobu ohřevu topných pecí.

Příprava zdiva

Aby bylo topení správné, trvalé, bezpečné a spolehlivé, je třeba nejprve vyrobit vysoce kvalitní maltu zdiva. Je vyrobena ze žáruvzdorné šamotové hlíny a křemenného písku.

Příprava směsi je poměrně jednoduchá.

1. Nejprve vezměte potřebné množství šamotové hlíny a naplňte je vodou. Takže namočí.
2. Dále je nutné projít sítem, poté promíchat s vodou až do konzistence hliněného "mléka".
3. Nakonec se přidá požadované množství křemičitého písku.
4. Výsledkem je silná, viskózní a odolná směs zdiva.

Při instalaci topných pecí je klíčem k kvalitě zařízení dobře provedené řešení. Jinak jsou náklady na chyby velmi vysoké. Jednotka nebude fungovat efektivně, může se stát, že nebude trvat dlouho a jen se zhroutí.

Stupně konstrukce zařízení

Začněte pokládat ohřívač po 28 dnech od data nalévání nadace pod ním. To je, kolik času je zapotřebí pro úplnou krystalizaci betonového kamene. Příslušné schémata topných pecí by měly zohlednit tuto okolnost.

Během této doby je nutné zakoupit všechny potřebné materiály: dveře, rošty, komínové trouby, povrch vaření apod.

Instalace jednotky lze rozdělit na následující kroky.

1. Nejdříve je vložena popelová komora a spodní část první z čepiček (s válcem). V této fázi se používá obvyklá směs písku a jílu, která má optimální vlastnosti pro tento druh práce.
2. V cihlové cihly současně instalujte popel. Musí být upevněna pomocí pozinkovaného ocelového drátu.
3. Rošt rošt je namontován nad popelovou komorou.
4. Pak můžete začít s položením ohniště. Uvnitř je rozložen šamotovými bloky položenými ve čtvrtině cihel ("na okraji"). Řešení v tomto stádiu je již vyrobeno ze šamotové hlíny a křemenného písku.
5. Zároveň se dvířka spalovací komory vloží do zdiva a upevní se drátem, stejně jako s deskou z oceli o tloušťce 5 milimetrů.

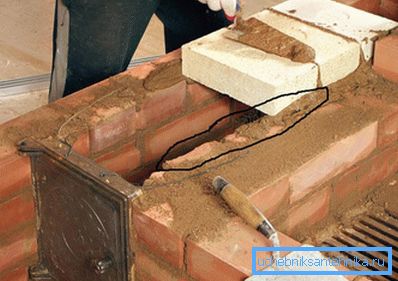

1. Na úrovni 12. řady cihel se krbová kamna překrývají.

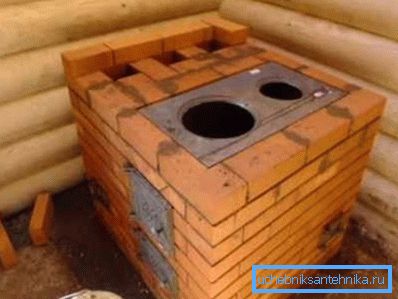

2. Poté nastavte varnou desku kroužky. Měl by být namontován na bublině tak, aby byl umístěn přísně vodorovně.
3. V levé části jednotky pokračuje instalace první digestoře a začne instalace kanálu pro letní komín.
4. Stěny vařicí komory by se po instalaci dlaždic měly začít zvyšovat. Na levé straně pokládejte spodní kryt.
5. V rohu (vnitřní) dutiny vaření je ventil instalován pro letní provoz, který se používá k tavení kamny.
6. Na úrovni 20. řady cihel bude nutné zavřít první z čepiček, stejně jako varnou komoru.

1. Nezapomeňte ponechat díry v zdiva pro letní chod, zdvihací kanál a otvory pro vaření. V tomto případě je pro bloky nutné umístit podpěry z kovových rohů. Takže design bude trvanlivější a spolehlivější.
2. Portál dutiny vaření je nejlépe zablokován odnímatelným oddělením komínových dveří. Je žádoucí, aby byly dveře vybaveny vložkami vyrobenými z tepelně odolného skla. Potom můžete ovládat spalování paliva, navíc můžete obdivovat estetiku otevřeného ohně.
3. Po zablokování spodní části digestoří a komory s dvěma cihlami můžete pokračovat v instalaci horního krytu.
4. Nezapomeňte současně na nejvhodnějších místech nechat čisticí otvory s dvířky pro odstranění sazí.
5. Stěny horního víčka by měly být umístěny téměř na vrchní část stěny. Dále je horní část jednotky překryta dvěma řadami cihel.
6. Pro zlepšení izolace zařízení musí být mezera mezi překládkou a horní částí jednotky vyplněna izolací, jako je například čedičová vlna.
7. Při ukládání ohřívačů vlastním rukama nezapomeňte na estetiku. Takže na obvodu horní části kamny můžete položit dekorativní pás.
8. Dále je namontován komín.

Dávejte pozor! Nejlepší možnost, když je komín rozložen z cihel. Výfukové potrubí z azbestocementu nebo kovu může během provozu spálit.

Závěr

Samostatná instalace topného kamna je poměrně komplikovaná. Je to však zcela realizovatelný proces. Hlavním důvodem je přísné dodržování postupu používaného pro vytápění pece, nespěchání a také zohlednění všech bezpečnostních požadavků jednotky.

Video zveřejněné v článku vám pomůže při práci.
