Vytápění soukromého domu s dřevem - návrat k základům

17-04-2018
Vytápění

Daleko od civilizace je vytápění sporáku jediným způsobem, jak vytápět dům, protože není závislé na blízkosti plynovodu a rozmaru elektrické sítě. Důvěrné spojení pece a kotle změnilo vytápění soukromého domu s dřevem na zásadně nový proces.

V tomto případě má topný přístroj kromě vysokého přenosu tepla dobrý vzhled.

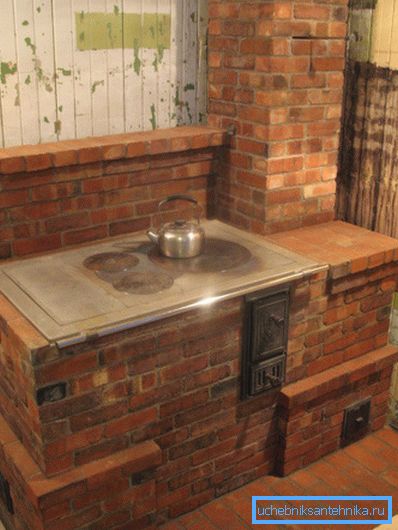

Finská dřevěná kamna

Evoluce kamna

Princip fungování kamny na spalování dřeva je jednoduchý - část palivového dřeva je umístěna v ohništi, kde hoří a rozvádí teplo v místnostech. Palivové dřevo je ekologicky šetrné palivo, mnohem levnější než plyn. Výhodou takového kamna je schopnost ho kdykoli roztavit, nezávisle na rozvrhu topných zařízení.

Nevhodnost může být způsobena neustálým sledováním procesu, kdy je nutné házet palivo a regulovat trakci.

Mezi závažnější nevýhody patří:

  • nerovnoměrné rozložení tepla;
  • velké rozměry pece;
  • plovoucí cena pohonných hmot;
  • nebezpečí otravy oxidem uhelnatým.

Plynové generátory na ohřívání vzduchu Buleryan jsou z těchto problémů z velké části zbaveny. Zahřívají místnost za méně než půl hodiny. Spaliny vznikají ze spodní komory na horní injektor, kde jsou zcela neutralizovány. Díky tomu je účinnost jednotky až 85%.

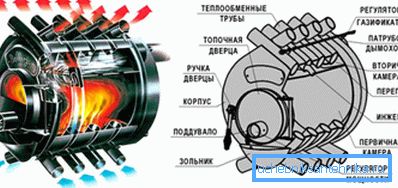

Buleriana design

Krásný design kamenných krbů (krbů) vám umožňuje přirozeně je umístit do interiéru každé místnosti a plameny za průhlednými dveřmi vytvářejí zvláštní pohodlí. Caminofeny kombinují konvekční princip krbu a udržují teplo jako konvenční kamna, účinnost činí až 79%.

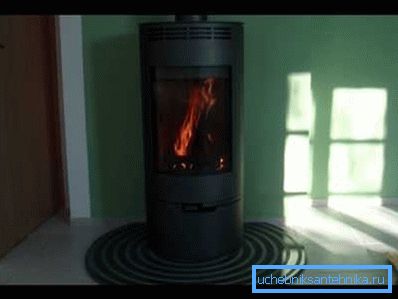

Na fotografii - kaminofen

Co potřebujete vědět o kotlích

Většina nedostatků v kamnech může být eliminována použitím vylepšeného topného zařízení - kotel na vytápění soukromého domu s dřevem. Pokud opouštíme stejnou surovinu jako palivo, zásadně se změní princip vytápění. Tepelný nosič je pára a voda, která může být použita pro potřeby domácnosti.

Dávejte pozor! Při výběru výkonu kotle si všimněte, že v průměru každých 10 metrů2 bytová plocha s výškou stropu až 3 m bude vyžadovat zhruba 1,2 kW pro vytápění.

Podle druhu paliva a principu spalování lze kotle rozdělit na typy:

  1. Klasické kotle na dřevo jsou levné a dřevo a dřevo mohou být přidávány do dřeva.. Doba hoření při jedné zátěži trvá přibližně 4 hodiny.

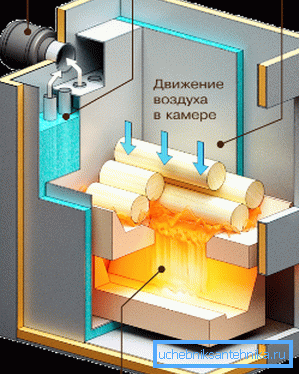

Schéma obvyklého kotle na dřevo
  1. Pyrolytické jednotky potřebují pouze dřevo. Princip činnosti je spalování dřeva v podmínkách s nízkým obsahem kyslíku. Palivové dříví se spálí v jedné komoře, ve druhé - pyrolýzní plyn vyzařovaný jimi. Spalování každé chlopně je asi 10-12 hodin a účinnost je 90%.

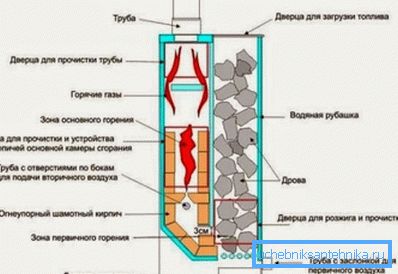

Pyrolytický kotel
  1. Kotle na pelety jsou pozoruhodné pro úplnou automatizaci práce od uložení paliva k zachování spalovacího procesu. V závislosti na objemu bunkru trvá doba hoření. Pokyny pro práci s kotlem zahrnují použití pouze jednoho typu palivových pelet, které jsou poměrně nákladné.

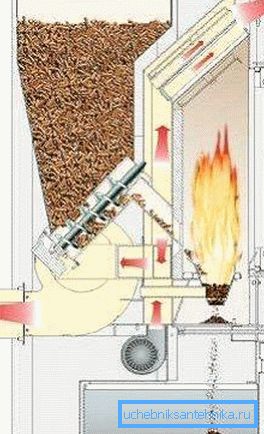

Dokonce i nakládání paliva v peletovém kotli je automatizováno

Materiál, z něhož je výměník tepla vyroben, je důležitý. Obvykle pro to používám ocel nebo litinu. Kotle z oceli jsou účinnější než litinové, jsou lehčí a menší, navíc jejich cena mírně klesá. Konstrukce z litiny, naopak s nižší účinností, jsou odolnější a spolehlivější než ocel.

Zaplatíte mnohem dražší, můžete si dovolit model pevného paliva z tepelně odolných ocelí. Kromě vysokých teplot nepodléhají agresivním vlivům na životní prostředí.

Voda a oheň v jednom postroji

Jeden kotel na vytápění soukromého domu na dřevě, který je součástí systému vody / páry, může ohřívat celý dům. Kotel je umístěn pod výměníkem tepla a jeho topení je intenzivní pouze v dolní části. Proto proudění chladicí kapaliny do potrubí začíná zpožděním, což snižuje účinnost vytápění.

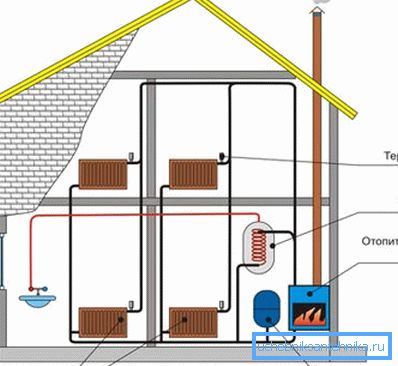

Schéma progresivního ohřevu dřeva

Volitelně můžete tuto verzi topného systému vzít v úvahu:

  1. Stěny kotle jsou dvojité ve vzdálenosti 3 až 5 cm od sebe a mezi nimi cirkuluje chladicí kapalina.
  2. Rychlé vytápění a konstantní oběh vody zabraňuje stagnaci, čímž se zvýší přenos tepla o čtvrtinu oproti výše uvedené struktuře.

Vodní obrys ocelových trubek procházející cívkou podél horní a boční části komory není méně účinný. Nepopiratelnou výhodou takového obvodu je jeho pohodlná oprava. Jeden netěsnící potrubí není obtížné vyměnit a z finančního hlediska to nebude příliš nákladné.

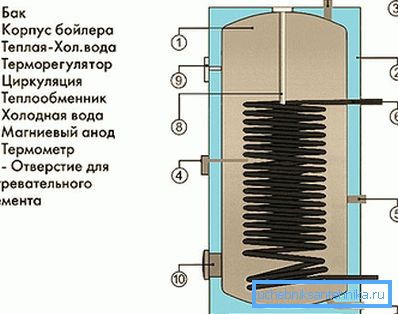

Obrys může být z oceli nebo mosazi.

Řízení provozu kotle

Nastavení teploty vody vodního okruhu se provádí pomocí termostatu připojeného k páce. Druhý konec řetězce jde k ventilu klapky. Po dosažení požadované teploty termostat otáčí páku, která otevírá ventil.

Vyspělejší systémy regulují nucené vstřikování vzduchu do pece pomocí ventilátoru zabudovaného do potrubí. Vzduch zvyšuje tlející palivo, které hoří bez zbytků. Sledování nucené cirkulace vody ji udrží teplo i po spálení.

Nevýhody jednotek spalujících dřevo zahrnují:

  • v některých případech potíže s výměnou součástí a údržbou;
  • složitost zapálení s neúplným ohřevem;
  • některé modely vyžadují obsah vlhkosti v palivu;
  • vyžadují větší prostor pro instalaci než běžné kotle na dřevo.
Kotle ve vodní

Topení dřeva soukromým domem s vlastními rukama - úkol je realizovatelný i bez pomoci odborníků.

To bude vyžadovat jednoduchou sadu nástrojů a materiálů:

  • ocel 5 mm list a roh;
  • štěrk ze surového železa;
  • vodovody z oceli různých průměrů;
  • dveře pro ohniště a stojan;
  • klapky pece;
  • plech z nerezové oceli pro tepelný akumulátor;
  • písek
  • svařovací stroj;
  • Bulharština;
  • kleště a kleště;
  • elektrická vrtačka;
  • úroveň, ruleta, čtverce.

Dávejte pozor! Při použití obyčejné oceli je lepší vytvořit dvojité stěny topeniště, aby nedošlo k vyhoření. A je lepší vařit nerezové nádrže na vodu v továrně.

Instalace topného zařízení by měla být provedena v tomto pořadí:

  1. Rozměry částí z výkresu by měly být přeneseny na kov a brousicí řezány stěny ohniště a otvory pro dveře.
  2. Ztužující žebra budou vyrobena z profilové trubky a zesílení spojů částí pece z rohu.
  3. Vodní potrubí pro výměník tepla bude muset být svařeno a tak, aby plocha okruhu byla maximální.
  4. Pak položte základy žáruvzdorné cihly a spodní části popelníku.
  5. Vařte vnitřní stěny kotle podél obvodu.
  6. Přiložte rošty na svařované vodítka uvnitř těla.
  7. Namontujte výměníky tepla.
  8. Výstuhy (obdélníkový profil) svařují venku do bunkru svisle.
  9. Namontujte vnější stěny a vyplňte mezeru mezi nimi a vnitřkem.
  10. Namontujte horní desku, umístěte nádoby z nerezové oceli a připojte je k obrysům.
  11. Nainstalujte dveře.

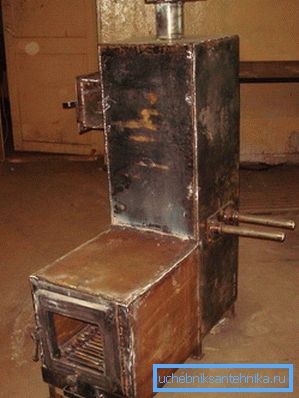

Dokončený design nemusí vypadat zvláště atraktivní, ale po jeho instalaci je vždy možné zděnou.

Shrnutí

V závislosti na typu vytápěcího zařízení - sporáku nebo kotle se účinnost těchto objektů liší. Vytvořením "srdce" tuhého paliva z vodovodního systému můžete získat samostatnou topnou stanici. Používání palivového dřeva je nezávislé na dodávce energie a plynu.

Video ukazuje příklad silného pyrolýzního topného kotle.
