Vytápění soukromého domu - hlavní etapy

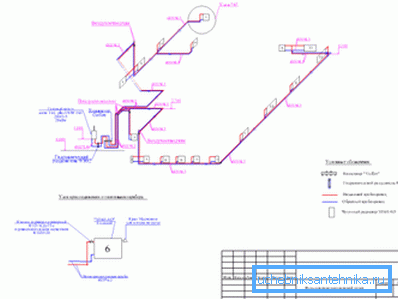

Topení v domě je možné rozdělit na 2 části: teoretické - provedou se potřebné výpočty a praktické - podle hotových výkresů se provádí elektroinstalace na podlahách a páskování kotle. Vzhledem k významu správného výběru komponent se článek zaměřuje na teoretickou část.

Návrh topení

Navrhování domácího vytápění v rámci měst umožňuje hranici nejjednodušší cesty a uspořádání centralizovaného vytápění. V tomto případě stačí jednoduše určit délku a průměr trubek, stejně jako požadovanou velikost radiátoru. Náklady v tomto případě budou minimální, protože nemusíte utrácet peníze na kotli nebo na oběhové čerpadlo.

Bude to poněkud obtížnější dosáhnout stejného úkolu, ale pro venkovský dům. S pravděpodobností 99,9% neexistuje centrální vytápění mimo město, v nejlepším případě elektřina a plyn dodáváme do domu. V tomto případě bude návrh topných systémů pro venkovský dům také zahrnovat výběr výkonu kotle.

Na výstupu musíme získat konkrétní údaje o:

• minimální výkon kotle;
• materiál, délka a průměr trubek;
• počet radiátorů a jejich plocha;
• cirkulační čerpadlo pro vytápění.

Obecná ustanovení pro návrh vytápění domu

Podívejme se na návrh vytápěcího systému venkovského domu - v takovém případě je třeba určit minimální výkon kotle, který je dostatečný k vytápění domu. Výpočet je založen na skutečnosti, že tepelné ztráty skrze stavební obálku musí být kompenzovány přívodem tepla z kotle.

Ve všeobecném případě se výpočet provádí podle vzorce

Kde

• Q - tepelné ztráty, W;
• S je oblast obálky budovy (strop, stěna);
• ?T - teplotní rozdíl na ulici a uvnitř domu, C;

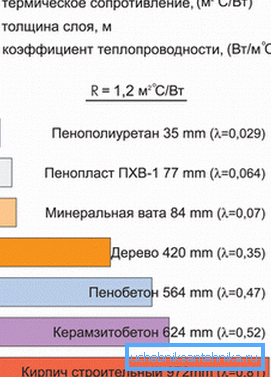

• ? - koeficient tepelné vodivosti, referenční hodnota, W / m •? C;
• V - tloušťka obálky budovy, m.

Dávejte pozor! Pokud se nechcete obtěžovat standardní metodou výpočtu, můžete vždy používat kalkulačky online. Samozřejmě, přesnost výpočtu bude trpět, ale jak to ukazuje praxe, pro výběr kotle bude stačit.

V zásadě se při navrhování vytápění bytové budovy uvažuje o faktorech jako:

• domácí orientace;
• klimatické pásmo;
• směr a sílu převažujícího větru během topné sezóny;
• druh izolace domu, instalované okna s dvojitým zasklením atd.

Zjednodušená metoda výpočtu

Navrhování topného systému pro dům může být také provedeno jednodušší metodou. Docela často používají jednoduchou závislost, podle které 1 m² Oblast poskytuje tepelnou ztrátu kolem 100 wattu za hodinu. Uvedená závislost platí pro oblasti s mírným podnebím.

Při výpočtu se doporučuje použít několik faktorů rafinace:

• pokud se výška stropu liší od 3 metrů, zadává se korekční faktor h / 3, kde h je výška stropu;
• u rohových místností se tepelné ztráty zvyšují o 80%, což je faktor 1,8;
• pokud počet oken překročí hodnotu 1, opravný faktor je 1,8;

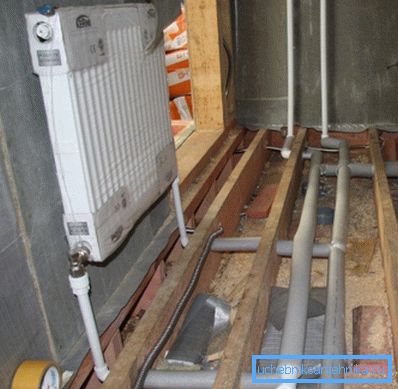

• Rovněž se bere v úvahu způsob připojení chladiče. Je-li použito nižší připojení, baterie se zahřeje o něco horší, takže je zaveden korekční faktor 1,1;

• pro pojištění se získaný výsledek může zvýšit o cca 15-20%, takže topení má bezpečnostní rezervu v případě silných mrazů, koeficient 1,2.

Při výpočtu se provádí ručně, výsledek je přesně srovnatelný s doporučeními výrobců kotlů. Zvažte malý příklad výpočtu: je třeba určit kapacitu kotle, která je dostatečná k ohřevu domu s celkovou plochou 160 m² stropy 2,9 m.

Postup výpočtu:

• určujeme tepelné ztráty zvlášť pro místnosti s uvedenými koeficienty. Ztráta tepla Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

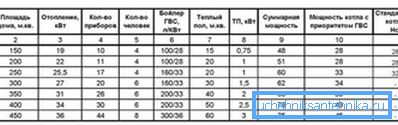

• porovnat s průměrným doporučeným výkonem kotle v závislosti na oblasti. Je vidět, že výsledky byly velmi blízko. Nyní můžete zvolit konkrétní model elektrického, plynového nebo pevného kotle zaměřeného na energii. Můžete si koupit model s malou výškou, cena kotlů s rozdílem několika kilowattů není příliš odlišná.

Výběr radiátorů

Baterie je pouze "prostředník", který je zodpovědný za přenos tepla z kotle. Je zřejmé, že topná plocha místnosti je silně ovlivněna povrchem radiátoru. Proto je nezbytné předběžné stanovení požadovaného počtu sekcí.

Výrobce pro každý model radiátorů je povinen uvést tepelnou energii - jakou část tepla 1 poskytne při naplnění chladicí kapalinou. Pokud znáte tepelné ztráty v místnosti, můžete snadno určit požadovaný počet sekcí chladiče.

Pokyny pro počítání požadovaného počtu sekcí budou vypadat takto:

• určete tepelné ztráty v místnosti. Například pro plochu 25 m² se stropy 2,9 m, tepelná ztráta bude Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;

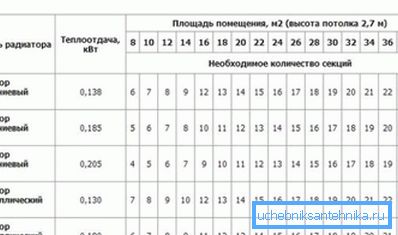

• výkonová část závisí na typu radiátoru, například u hliníkové baterie A500, je 0,185 kW;
• určuje požadovaný počet sekcí N = 2,9 / 0,185 = 15,67? 16,0 ks. Výsledek se blíží hodnotám doporučeným výrobci baterií.

Dávejte pozor! Při instalaci radiátorů se nedoporučuje zavírat záclony, což vede k poklesu přenosu tepla.

O topných potrubích a cirkulačním čerpadle

Průměr potrubí musí být dostatečný, aby chlazení cirkulovalo bez problémů při dané rychlosti podél topného okruhu. Zvolte obvykle průměrné doporučené hodnoty v závislosti na části topného okruhu. Pro stoupačky se používají průměry do 50 mm pro pokládku na podlahy - méně.

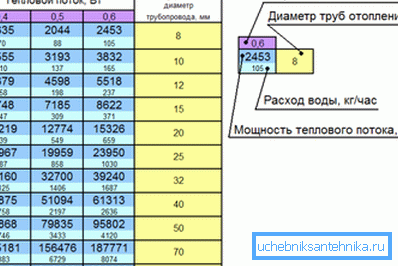

Při navrhování venkovního vytápění se provádí nezávisle, můžete použít hodnoty uvedené v tabulce.

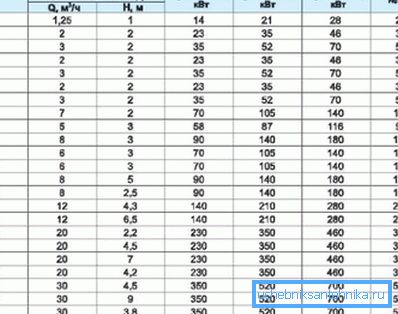

Pokud jde o oběhové čerpadlo, je vybráno pomocí 2 indikátorů:

• posuv;
• tlak hlavy.

Minimální požadované podání je určeno vzorem

v tomto vzorci

• Q - přívod tepla, kW;
• ?T je teplotní rozdíl mezi přívodním potrubím a vstupem, C.

Požadovaná hlava je určena následujícím vztahem

kde

• R - snížení tlaku v důsledku tření v rovných průřezech, Pa / m;
• l - délka trubky na nejvzdálenější baterii, m
• ?Z je součet lokálních odporů.

Dávejte pozor! Při výběru čerpadla byste si měli vybrat model, jehož vlastnosti jsou co nejblíže hodnotám získaným během výpočtu.

Shrnutí

Vytápění není tak náročné, jak se na první pohled může zdát. Dokonce i osoba, která je superficiálně obeznámena s regulačním rámcem a metodami výpočtu, to zvládne. Abyste zaručili teplo v domě, stačí dodržovat navrhovaná doporučení.

Ve videu je návrh topného systému podrobněji zvážen.
