Vytápění podlahového vytápění: vytvořit pohodlí a zbavit se

Často pro vytápění jednotlivých bytů je používán ohřev vody s topným kotlem a radiátory. Existuje mnoho nevýhod takového schématu, ale hlavním je nutnost instalace velkých a ne vždy esteticky vypadajících baterií, které poškozují vzhled místnosti. Proto se vytápění venkovského domu s teplými podlahami stále více rozšiřuje.

Charakteristiky návrhu tohoto typu klimatických systémů budou popsány níže.

Výběr topného systému

Radiátory nebo teplé podlahy

Před jakýmkoli vlastníkem půdy, kteří chtějí postavit svůj vlastní dům, dříve či později se vyskytne otázka volby typu klimatického zařízení. Nejběžnějšími možnostmi jsou vytápění radiátorů a podlahové vytápění.

Je třeba upřednostnit tento nebo tento systém ve fázi, kdy se vyvíjí projekt vytápění soukromého domu.

Abychom vám usnadnili rozhodnutí, seznamte se s funkcemi obou systémů:

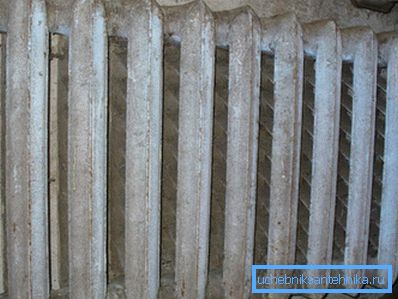

• objemné části radiátorů téměř nikdy nezapadají do konstrukce místnosti, zatímco potrubí umístěné pod podlahou budou zcela neviditelné;

• vytápěcí radiátory rozptylují teplo ve všech směrech, což vede k výrazným ztrátám stěn a podlaha vyhřívá výhradně vzduch v místnosti;
• aby bylo dosaženo pohodlí v místnosti, radiátory vyžadují ohřev vzduchu na teplotu 20-22 stupňů Celsia a systém s teplou podlahou vytváří komfort i ve dnech 18-19;
• radiátory (s výjimkou litinových) mají nízkou setrvačnost - rychle se zahřívají a ochlazují, zatímco teplé podlahy vyžadují čas na zahřátí místnosti, ale po zastavení přívodu chladicí kapaliny zůstává teplota v místnosti na delší dobu vysoká;
• Náklady na provoz topení radiátorů jsou vyšší než náklady na údržbu vytápěné podlahy.

Dávejte pozor! Ohřev vody - podlahové vytápění nebo radiátory - vyžaduje topný kotel. Typ a výkon závisí na použitém schématu vytápění. Proto si velmi pečlivě zvolte, protože něco později změníte bude buď nemožné, nebo velmi drahé.

Konstrukce jakéhokoli topného systému: teplé podlahy a radiátory vyžaduje značné finanční investice. V prvním případě však bude množství peněz mnohem větší. Tento faktor omezuje široké rozložení popsaného typu topných sítí.

Je třeba poznamenat, že instalační příručka pro klimatické systémy umožňuje kombinovat vyhřívané podlahy a vytápění radiátorů. Hlavní věc je mít dostatečnou kapacitu kotle a zajistit správnou cirkulaci chladicí kapaliny (je-li použita).

Elektřina nebo voda

Takže jste se rozhodli udělat vytápění domu tepelně izolovanými podlahami, nikoli radiátory. Dále musíte udělat volbu ve prospěch určitého zdroje energie. Zde jsou dvě možnosti: použijte elektřinu nebo potrubí, kterými je voda cirkulována a ohřívána kotlem.

Zvažte výhody a nevýhody jednotlivých schémat:

1. Pokud používáte elektřinu, výška betonového potěru může být od 3 do 6 cm, pokud namontujete potrubí, pak ze zřejmých důvodů se tloušťka zvýší až na 15 cm.
2. Elektřina jako nosič energie stojí víc než plyn nebo tuhé palivo, takže pokud chcete použít jako topení ohřátou podlahu, je lepší použít vodu, jinak náklady na energii budou příliš vysoké.

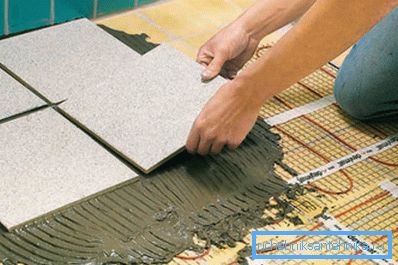

Tip! Ve specializovaných prodejnách jsou k dispozici speciální tepelné rohože, které mají vysoký přenos tepla a jsou energeticky efektivní. Doporučuje se však, aby byly namontovány pouze v malých místnostech.

1. Výstavba podlah s vodním ohřevem je dražší než elektrická. V průběhu provozu však opakovaně získáte zpět své náklady. Navíc použití plynového kotle nebo kotle na tuhá paliva k vytápění namísto elektrického ohřívá elektrické vedení a to je velmi důležité pro venkovské oblasti.

Projektování

Systém má podlahové vytápění a vytápění pomocí radiátorů se vzájemně značně liší. Nesprávně nainstalované nebo nesprávně ukotvené baterie mohou být kdykoli změněny a oprava podlahového vytápění vyžaduje otevírání dekorativní podlahy a zničení betonového potěru.

Proto je třeba velmi pečlivě přistupovat k návrhu vytápěcího systému s podlahovým vytápěním, při zohlednění všech stávajících stavebních předpisů, DBN, GOST a tak dále.

Správně navržený projekt vám umožňuje přesně určit:

• kolik materiálů (potrubí, armatury) je zapotřebí k vytvoření klimatické sítě;
• Jaký počet dodatečných součástí (cirkulační čerpadla pro vytápění, rozdělovače, uzavírací ventily) bude vyžadován v průběhu práce.

Pro rozvíjení projektu budou potřebné následující informace:

• prostor místnosti, výška stropů v ní a geometrický tvar místnosti;
• hodnota optimální teploty, kterou má klimatický systém dosáhnout;
• další důležité funkce.

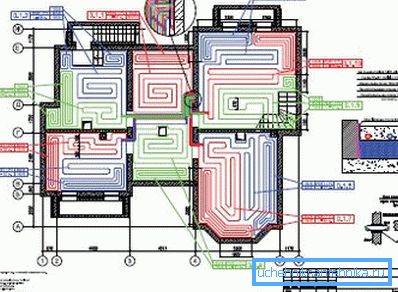

Ujistěte se, že jste vytvořili schéma, na které jsou uvedeny:

• montážní místa pro kolektorové skříně;
• uspořádání jednotlivých topných okruhů;
• umístění dilatačních spár a tak dále.

Tip! Výpočet a sestavení náčrtu lze provést samostatně, ale je lepší použít speciální software pro tento účel. Počítač přesněji vezme v úvahu všechny odstíny a funkce a zároveň vám umožní vyhnout se většině návrhových chyb.

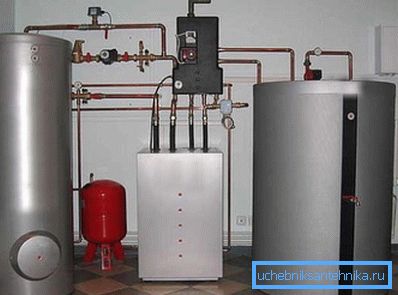

Je třeba věnovat zvláštní pozornost tepelné kapacitě instalovaného zařízení. Mělo by být dostatečné zvýšit teplotu v místnostech na úroveň 20-25 stupňů Celsia. To umožní kompenzovat tepelné ztráty různými konstrukčními prvky budovy.

Nezapomeňte, že pokud zvolíte elektrické podlahové vytápění, nemohou být položeny pod nábytek, takže musíte předem uvažovat o instalaci skříněk, pohovky, postele a tak dále. To je důvod, proč, mimochodem, systém ohřevu vody je častější.

Navrhování teplé podlahy

Příprava

Nyní budeme podrobněji vysvětlovat, jak samostatně zajistit vytápění soukromého domu s vyhřívanými podlahami.

Musíte začít od přípravné fáze práce, která se skládá z následujících akcí:

1. Připravuje se půda. Přípustný výškový rozdíl na podlaze by neměl být větší než 5 mm. V opačném případě by měly být použity samonivelační směsi k odstranění nerovností. Samozřejmě by měl být povrch zbaven trosek, nečistot a prachu.

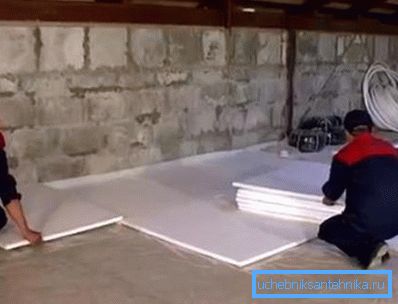

2. Materiál s nízkým součinitelem tepelné vodivosti je položen na rovnoměrné podlaze.. Jeho tloušťka by měla být nejméně 3 cm. Doporučujeme použít speciální rohože pro podlahové vytápění s již pevnými hřebeny, které drží trubky z kovoplastového materiálu.

1. Zvolený systém vytápění - teplá podlaha s tekutým nosičem tepla - vyžaduje povinnou přítomnost speciální tlumicí pásky. Měl by být položen na křižovatce drsného podkladu a stěn tak, aby byl nad izolační vrstvou a potěrem.
2. Vrstva chladicí kapaliny je pokryta fólií s odrazivým povrchem. Poté je nahoře položena výztužná síť, na které jsou trubky upevněny pomocí plastových svorek. Části potrubí, které se dotýkají dilatačních spár, by měly být dodatečně chráněny kusy plastových zvlnění.

Dávejte pozor! Pokud jste použili specializovaný materiál s předem fixovanými konzolami pro tepelnou izolaci, musíte potrubí opravit pomocí jejich pomoci.

Montáž

Při instalaci potrubí je nutné rozhodnout, jak se jim bude dodávat chladicí kapalina. K dispozici je schéma podlahového vytápění topným okruhem nebo ve formě samostatného napájecího potrubí a rozdělovače. Druhý typ je vhodnější, protože umožňuje přesnější kontrolu teploty v různých místnostech a snížení zatížení tepelného a elektrického zařízení.

Pokud má dům ve výstavbě několik podlaží, měly by být kolektory na každém z nich namontovány.

Za tímto účelem je lepší vybavit speciální skříň, ve které budou umístěny:

• hřebeny pro rozdělování chladicí kapaliny;
• uzamykací kování, která zapíná a vypíná přívod kapaliny;
• oběhová čerpadla, která zajišťují tok vody nebo nemrznoucí kapaliny;
• řídicí a kontrolní zařízení.

Smyčka potrubí, která ohřívá podlahu, může být umístěna podle dvou společných schémat:

1. Had.
2. Spirála.

Preferovaný druh instalace. V tomto případě jsou výrazně sníženy tepelné ztráty z potrubí umístěných bližší k vnější stěně budovy. Pro rovnoměrnější ohřev podlahové krytiny je nutné zvolit správnou rozteč pro umístění smyček.

V průměru 1 čtverec. metrů prostoru trvá asi 5 metrů trubek. Nezapomeňte, že celková délka jedné smyčky by neměla přesáhnout 90 m. Pokud potřebujete ohřát velké místnosti, měli byste připojit několik nezávislých spirál nebo "hadů".

Testování tlaku

Po dokončení instalace, připojení kolektorů, elektrického zařízení, napájecího a vypouštěcího potrubí by měl být systém zkadeřen. Tento postup umožňuje znovu ověřit pevnost a těsnost všech spojů a součástí.

K tomu je nutné umístit tepelný nosič do potrubí pod tlakem, což je mírně vyšší než standard. V tomto režimu musí systém teplá podlaha a topení s radiátory (pokud jsou k dispozici) musí pracovat po dobu 24 hodin.

Do další fáze práce je možné pokračovat až po odstranění všech zjištěných nedostatků a úniků.

Betonové nalévání

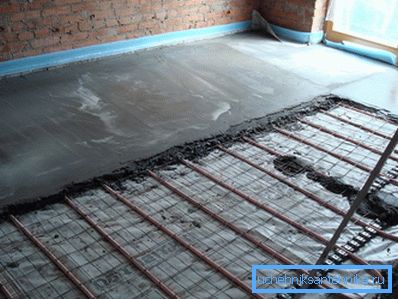

Na konci testu se instalované trubky nalijí betonovou směsí, do které se přidává změkčovadlo, což zvyšuje plastičnost potěru. Práce musí být provedeny v okamžiku, kdy se potrubí neochladí, jinak by po zapnutí topení došlo k roztržení dílů, které by vedly k vzniku trhlin v podkladu.

Dávejte pozor! Topení musí být zapnuté, vytápěné potrubí a před nalitím betonu vypnout.

Jakmile se beton začal nastavovat, kotel byl znovu zapnutý a chladicí kapalina mohla vstoupit do potrubí a postupně zvyšovala jeho teplotu. Tato operace by měla pokračovat po dobu tří dnů, dokud potěr nakonec nezvýší sílu.

Závěr

Podlahové vytápění je skvělý způsob, jak vytápět místnosti, protože kromě rovnoměrnějšího ohřevu vzduchu vám umožní zbavit se neatraktivních radiátorů. Není to však jediný způsob skryté instalace klimatických sítí.

Více o tom můžete získat z videa zveřejněného v tomto článku.
