Vytápění a větrání: normy, pravidla, vlastnosti

Systémy vytápění a větrání budov jsou propojená struktura, která by měla poskytovat normalizované meteorologické podmínky a kvalitu (čistotu) ovzduší v oblasti služeb obytných, administrativních, obytných a průmyslových budov. Řekneme vám, jaké požadavky má systém větrání a topení splňovat.

Systémy vytápění, větrání a klimatizace (HVAC)

Obecná ustanovení

Výpočet, návrh a instalace vytápění a větrání jsou prováděny komplexně, s přihlédnutím k vzájemnému ovlivňování systémů na sobě navzájem, a zároveň s ohledem na možnost kombinace funkcí a úspor energie. Proč se to tak stane, ukážeme níže.

Ventilační, klimatizační a topenářské činnosti, jednak tak či onak, jsou zaměřeny na řešení jednoho problému - zajištění potřebného vnitřního klimatu. To znamená, že každý z těchto systémů má vliv na obecné klimatické vlastnosti.

Moderní klimatické systémy, zejména ventilační a klimatizační systémy, jsou řízeny automatickou zpětnou vazbou, to znamená, že změny klimatu v oblasti obsluhy ovlivňují nejen instalaci, která vedla k těmto změnám, ale také to, co funguje ve stejné oblasti, ale s mírně odlišnými úkoly.

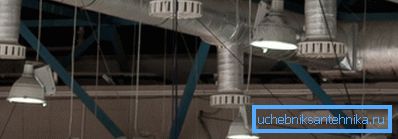

Zvažte například situaci, ve které topná zařízení ohřívají vzduch v době, kdy ventilace odstraňuje nejteplejší vzduch a dodává chlazené proudy z ulice. Pokud oba systémy nebudou brát v úvahu účinky, které mají na sebe, můžeme čelit režimu, kdy nadměrné větrání bude mít za následek neúčinné vytápění nebo energetický odpad.

Na rozdíl od předchozích období naše země přijala kapitalistickou cestu hospodářského rozvoje a nyní spotřebitel platí za všechno. V tomto ohledu se stávají problémy energetické úspory, které se týkají vytápění, klimatizace a větrání.

Nejprve je třeba vzít na vědomí potřebu tepelné izolace obvodových konstrukcí budov a průmyslových objektů, potrubí a tepláren.

Důležité je také vybavit klimatizační jednotky flexibilním řídicím systémem a vysoce kvalitní automatizaci, která vám umožní přizpůsobit provozní režimy všech systémů co nejúčinněji, ekonomicky a přiměřeně provozním podmínkám. Samozřejmě, bez zohlednění všech faktorů vlivu, včetně vzájemného ovlivňování systémů na sobě navzájem, je taková konfigurace problematická.

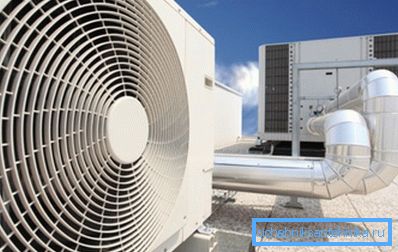

Dávejte pozor! Jak vidíte, ventilace, vytápění a klimatizace jsou považovány za jediný klimatický systém, jehož všechny uzly jsou navzájem propojeny a ovlivňovány.

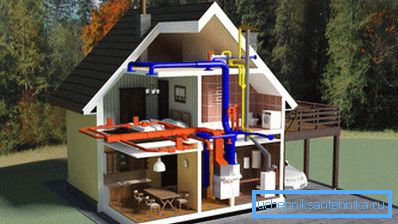

Struktura a složení

Abychom porozuměli fungování UWC jako celku, je nutné vědět, které komponenty a sestavy jsou součástí jejich složení. Je také důležité si představit strukturu systému a relativní polohu prvků.

Nejsložitější a nejrozsáhlejší je větrání.

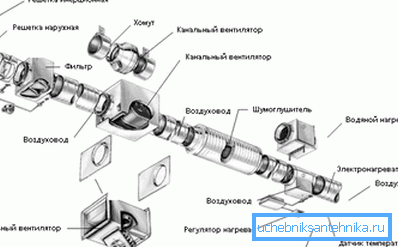

Pokud uvážíme systém mechanického nuceného nasávání a odsávání, můžeme jeho komponenty rozlišit:

• Vzduchové kanály, kanály a doly. Jedná se o systém cest, kterým vstupuje a odsává vzduchové hmoty. Jsou vyrobeny z různých stavebních materiálů, nejčastěji z kovu;
• Elektrárny - ventilátory a čerpadla. Poskytněte pohyb specifikovaných objemů vzduchu určitou rychlostí a tlakem;

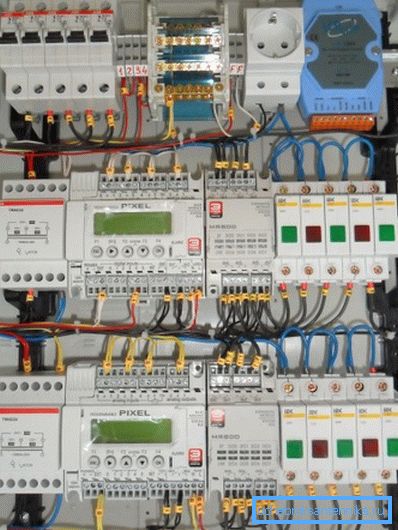

• Řídící systém, automatizace a ochrana. Jedná se o sadu snímačů, regulátorů a spouštěcích mechanismů, které monitorují a konfigurují systém v reálném čase podle specifikovaných programů a provozních režimů. Mohou řídit otáčení ventilátorů, otvírání a zavírání ventilů, provoz ohřívačů, nouzových spínačů a dalších zařízení;
• Jednotka pro přípravu vzduchu. Zde se provádí filtrace, využití, vytápění / chlazení a odvlhčování / zvlhčování vzduchu pomocí různých jednotek: filtry, ohřívače, rekuperátory a odvlhčovače;
• Ovládací panel s možností manuálního a automatického nastavení nejdůležitějších parametrů a režimů.

Topný systém může sestávat z různých jednotek podle typu:

• Centrální systém dodávání chladicí kapaliny nám umožňuje snížit jeho složení na potrubí a radiátory;

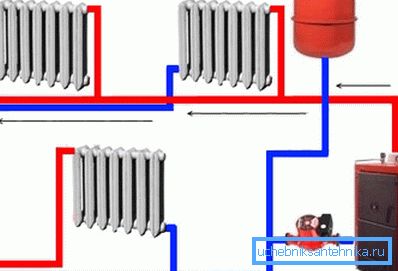

• Autonomní systém bude kromě trubek a radiátorů vybaven topným kotlem a cirkulačními čerpadly pro udržení požadovaného tlaku a průtoku vody;
• Ohřev dřeva je omezen na kamna a komínové kanály, které ohřívají strukturu domu a vzduch;
• Elektrické vytápění bude tvořeno energetickými systémy, vodiči a ohřívači. Posledně jmenovaný může být s kapalným chladičem (olej a voda) s žhavicí spirálou s trubkovým elektrickým ohřívačem (ohřívačem) nebo infračerveným reflektorem;
• Samostatný druh centrálního nebo autonomního vytápění lze považovat za systém "teplé podlahy", protože podlahový potěr hraje roli radiátoru.

V závislosti na konstrukci a logice provozu HVAC se může použít k ohřevu přívodního vzduchu, pro který lze použít teplonosné médium z topného systému. Také ventilační toky se často používají k vytápění prostorů, například ve sportovních areálech lze vidět tepelnou oponu v předsíně u vchodu, který nese množství horkého vzduchu a páry odstraněné z bazénu.

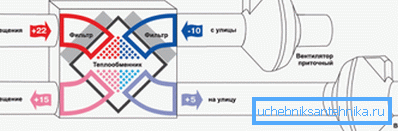

Nakonec, rekuperace tepla využívá teplo odváděného vzduchu k ohřevu přívodní hmoty, což také ovlivňuje teplotu vzduchu v místnosti a šetří energii pro vytápění.

Klimatizace je samozřejmě součástí klimatického systému. A částečně je to ventilace a částečně i vytápění / chlazení, když je klimatizační zařízení zapnuto, mění se režim provozu všeobecné ventilace.

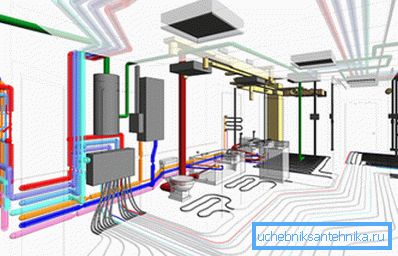

Dávejte pozor! V moderních schématech HVAC mohou být některé uzly běžné a funkce ostatních mohou být duplikovány a nahrazeny. Obecně představují jednotný klimatický systém.

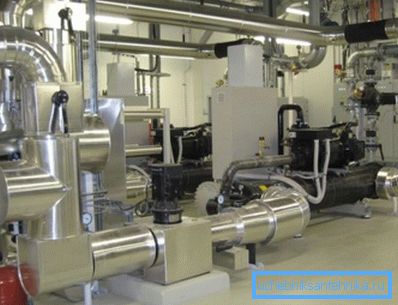

Vzhledem k tomu, že cena zařízení pro moderní klimatický systém je velmi vysoká, je žádoucí provedení a instalace provádět odborníci a kvalifikovaní odborníci. Mělo by být zřejmé, že za účelem dosažení stejných výsledků ze strany nezávislých jednotek by náklady musely být zvýšeny.

Regulační požadavky

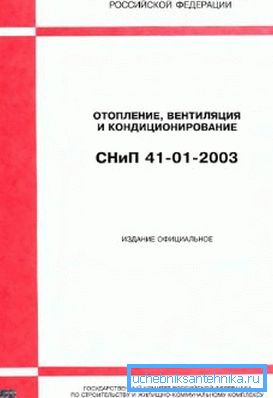

Gosstroy Ruské federace v roce 2004 přijalo SNiP pro vytápění a větrání pod číslem 41-01-2003, upravuje a určuje pravidla a předpisy, které musí klimatizační zařízení splňovat.

Obecná ustanovení dokumentu vyžadují splnění řady technických parametrů:

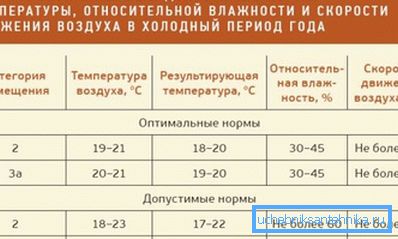

1. Normy meteorologických podmínek a čistoty vzduchu v servisní zóně v areálu obytných a administrativních budov. GOST pro tento typ konstrukcí má číslo 30494 a existuje také dokument SanPin 2.1.2.1002 o kvalitě ovzduší;
2. Normy o meteorologických podmínkách a čistotě vzduchu ve servisní oblasti ve výrobních, laboratorních a skladovacích zařízeních podle GOST 12.1.005 nebo SanPin 2.2.4.548;
3. Normy hluku a vibrací z provozu zařízení pro vzduchotechnické systémy a externí zdroje v souladu s SNiP 23-03. U nouzových a kouřových systémů v souladu s normou GOST 12.1.003 by hladina hluku v místnostech se zařízením neměla překročit 110 dBA s impulsním povrchem hluku - ne více než 125 dBA;
4. Normy ochrany a ochrany atmosféry před škodlivými ventilačními emisemi;
5. Normy udržovatelnost vytápění, větrání a klimatizace;
6. Normy pro požární a výbušnou bezpečnost klimatizačních zařízení.

Dávejte pozor! Všechny použité potrubí, vzduchové kanály, tepelné izolační konstrukce a topné a větrací zařízení by měly být vyrobeny z materiálů schválených pro stavbu. Všechny materiály, na které se vztahuje povinná certifikace, musí mít pro jejich použití podpůrné doklady.

Zvláštní pozornost je věnována bezpečnosti. Všechny UWC by měly být navrženy s přihlédnutím k bezpečnostním požadavkům obsaženým v regulačních dokumentech orgánů dohledu a požadavkům výrobce zařízení, materiálů a příslušenství, pokud tyto požadavky nejsou v rozporu s těmito pravidly a předpisy.

Kromě toho by chladicí kapalina v systémech vnitřního vytápění měla mít teplotu o 20 ° C nižší než teplota samovznícení plynů, aerosolů a dalších látek v místnosti.

Současně by teplota neměla překročit maximální hodnoty uvedené v technické dokumentaci pro ventily, materiály a zařízení, jakož i hodnoty uvedené v těchto pravidlech a nařízeních jako maximum.

Pokud teplota vody uvnitř potrubí nebo chladiče přesáhne 105 ° C, je zapotřebí opatření, aby se zabránilo varu. Pokud teplota přístupných ploch přesahuje 75 stupňů, musí být povrchy chráněny ploty nebo tepelnou izolací, zejména pokud jde o denní centra.

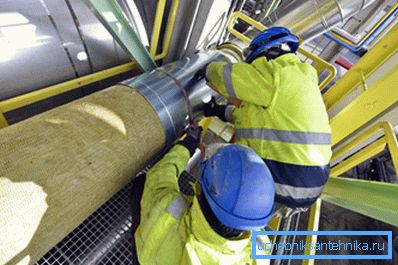

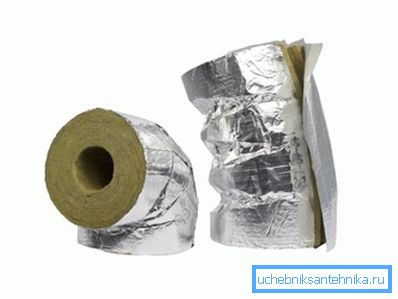

Teplota povrchu tepelné izolace by neměla překročit 40 ° C, zatímco by měla poskytnout:

• Ochrana proti vypálení;
• Ztráta tepla nepřesahující dovolenou hodnotu;
• Ochrana před kondenzací;
• Ochrana chladicí kapaliny před zamrznutím, pokud je potrubí umístěno v nevytápěných nebo chlazených místnostech.

Také byste měli izolovat horké povrchy větracích a topných zařízení, komínů, potrubí a potrubí umístěných uvnitř objektu. Na povrchu tepelné izolace by teplota měla být o 20 ° C nižší než teplota vznícení plynů, aerosolů a prachu v místnosti.

Pro přijatelnou izolaci SNiP 41-03.

Průsečík vzduchových kanálů s hořlavými a výbušnými látkami potrubím je možný pouze v případě, že je pozorován rozdíl 20 ° C mezi teplotou vznícení látky a teplotou povrchu potrubí. Pokud je bod vzplanutí nižší než 170 ° C, taková křižovatka je nepřijatelná.

Systémy vytápění vzduchu by neměly při odchodu z rozvaděče vytvářet teplo, které je teplejší než 70 ° C. Vzduchotechniky na vnějších dveřích jsou omezeny na 50 ° C a na vnějších otvorech a vrat - 70 ° C.

Dávejte pozor! Při vytápění a větrání prostorů jsou parametry mikroklimatu akceptovány podle GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 a SanPin 2.1.2.1002. Standardy pro chladné a teplé období roku, stejně jako pro různé místnosti, jsou uvedeny v tomto dokumentu.

Údržbu topných a větracích systémů zajišťují profesionální týmy, které mají vlastní službu nouzového vysílání.

Závěr

Větrání a vytápění jsou jediným klimatickým systémem, který je navržen s ohledem na vzájemnou závislost těchto funkcí. Parametry systémů HVAC jsou standardizovány a regulovány řadou oficiálních dokumentů, kde je věnována zvláštní pozornost bezpečnosti. Video v tomto článku doplňuje to, co bylo řečeno vizuálními informacemi.
