Vytápěcí systém leningradka: připojení, vlastnosti, výhody

Systém vytápění soukromého domu Leningradka je jedním z nejspolehlivějších a nejjednodušších řešení. Budeme hovořit o vlastnostech, výhodách a způsobech připojení tohoto topného systému.

Jednoduchá topná soustava (Leningradka)

Definice a složení

Leningradka je název jednočinné cirkulační soustavy chladicí kapaliny ve vytápěcím okruhu domu. V tomto případě jsou radiátory nebo baterie zapojeny do série a voda se pohybuje v uzavřené smyčce:

Obrázek ukazuje hlavní uzly:

1. Vytápění kotlové vody. Jsou zde plyny, dřevo, rašelina, tuhá paliva, elektrické a benzínové jednotky, nejčastěji používají plynové kotle;
2. Tryska pro odvádění vzduchu a vypouštění vody z expanzní nádoby. Přítomnost takové trysky označuje otevřený typ ohřevu, ve kterém je odstraněna přebytečná voda bez vytváření tlaku; (Viz též článek Větrání topného systému: Vlastnosti.)
3. Expanzní nádrž. Navrženo pro úpravu tlaku akumulací vody během tepelné roztažnosti a zpětného rázu během chlazení. V případě nehody a přehřátí / varování chladicí kapaliny hraje roli nouzového vypouštění vody;
4. Oběžné čerpadlo. Zajišťuje potřebný tlak a rychlost cirkulace chladiva v obvodech s nuceným oběhem;
5. Kulový ventil vypusťte vodu. Je třeba vyjmout chladicí kapalinu z potrubí a radiátorů po dobu opravy nebo zachovat topný okruh na zimu;
6. Potrubí pro ohřev vody;
7. Mayevsky jeřáb k odstranění přebytečného vzduchu z chladiče;
8. Chladič nebo baterie;
9. Chladič výfukového potrubí (obratka);
10. Odtok odpadních vod pro odstranění vody odstraněné z hlavní linky;
11. Kulový ventil připojený k přívodu vody. Když je odemknut, okruh je naplněn vodou, kohouta je uzavřena a topení je spuštěno;
12. Filtr pro čištění vody před přívodem do potrubí;
13. Kulový ventil vypněte chladič. Umožňuje vypnout jednotlivé baterie pro opravu nebo šetřit energii;

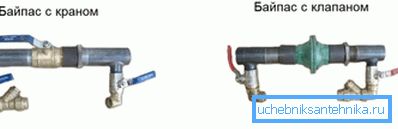

14. Bypass nebo bypass. Umožňuje nastavit (je-li nainstalován jehlový ventil) nebo odpojen jeden nebo jiný chladič od společného obvodu.

Ohřívací systém uzavřeného typu předpokládá přítomnost expanzní nádrže bez zásuvky. Takové vytápění funguje pod tlakem a pro nouzovou ochranu je zajištěno ve formě jednoduché konstrukce:

Dávejte pozor! Řešení s jedním potrubím předpokládá konzistentní uspořádání ohřívačů na společné dálnici nebo stoupači. To vám umožňuje ušetřit na potrubí a instalační činnosti.

Druhy

Kromě rozdělení na uzavřené a otevřené druhy se Leningradka liší typem kabeláže do vodorovných a vertikálních typů.

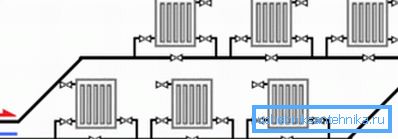

Horizontální schéma vytápění v soukromém domě je nejvýhodnější. Jedná se o pokládání dálnice podél obrysu místnosti podél vnější stěny v tloušťce podlahy nebo nad její povrch. Radiátory jsou zapojeny do série k hlavní linii:

Dávejte pozor! Je žádoucí vytvořit jeden okruh, zatímco počet radiátorů v okruhu by neměl přesáhnout 10 kusů. Při propojení dvou obvodů s různou délkou a přenosem tepla je třeba jejich průchodnost regulovat pomocí jehelních ventilů, aby nedošlo k nevyváženosti systému.

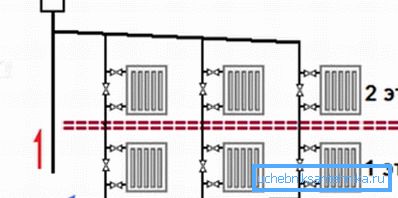

V případě vertikální distribuce potrubí jsou topná zařízení spojena sériově se společným stoupačkem. V takových případech se zpravidla používá nucený oběh a horní přívod vody.

Dávejte pozor! Jak vidíte, při vertikálním zapojení je nejčastěji realizováno paralelní spojení několika jednoduchých trubkových řetězců se společným stoupačkem. To je výhodné pro výškové budovy.

Výhody a nevýhody

Pokud mluvíme o výhodách jednorázového vytápění, spočívají především na ekonomice a spolehlivosti:

• Jednoduchý obrys trubky znamená menší spotřebu potrubí, proto se náklady na projekt snižují;
• Montáž, svařování a další související práce s jedním potrubím je znatelně menší. Umožňuje také ušetřit na odměňování za práci a náklady na energii, čas a spotřební materiál;
• Systém je testován časem a je velmi spolehlivý.;
• Potrubí je možné skrýt pod podlahou. Měla by brát v úvahu tepelné ztráty z kontaktu s podlahovou konstrukcí a měla by být provedena odpovídající tepelná izolace;

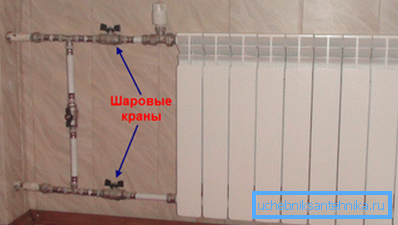

• Přítomnost bypassů umožňuje opravit zařízení při provozu vytápění, a také regulovat intenzitu práce jednotlivých baterií a prostor.

Nevýhody Leningradky zahrnují jeho vlastnosti:

• Potřeba splnit správný poměr průměru potrubí, velký průřez hlavního potrubí;
• Nerovnoměrné vytápění radiátorů v závislosti na jejich odstranění z kotle. Aby se vyrovnaly teploty, je nutné zvýšit velikost a počet sekcí akumulátorů, když se odvádí od zdroje tepla;
• Kvůli nerovnoměrnému rozložení tepla se nedoporučuje připojit více než 10 radiátorů do jednoho okruhu, a proto je toto řešení vhodné pouze jako topení soukromého domu - je to nejjednodušší provedení s vlastními rukama.

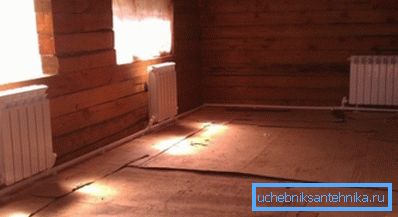

Dávejte pozor! Z analýzy výhod a nevýhod jednopatrového topného systému lze konstatovat, že je vhodný pro soukromé a malé společné domy.

Závěr

Leningradka vám umožní snadno a levně zajistit vytápění v soukromém domě. Je charakterizována flexibilitou a schopností nastavit intenzitu přenosu tepla u jednotlivých topných zařízení. Pro úplnější zážitek se podívejme na video na konci článku.
