Výtah: první známý
V tomto článku musíme zjistit, jaký je výtah v topném systému a jak funguje. Kromě funkcí budeme studovat způsoby provozu výtahové jednotky a způsob jejího nastavení. Tak pojď.
Co to je?
Funkce
Jednoduše řečeno, výtahové topné uzly představují zvláštní nárazníky mezi topným systémem a důmovými inženýrskými systémy.
Kombinují několik funkcí:
- Převádí tlakový rozdíl mezi traťami trasy (3-4 atmosfér) na hodnotu 0,2 potřebnou pro provoz topného okruhu.
- Používají se k spouštění nebo zastavení topení a systémů horké vody.
- Umožňuje přepínat mezi různými provozními režimy systému TUV.
Upřesněte: teplota vody v kohoutcích by neměla přesáhnout 90-95 stupňů. V létě, kdy teplota vody v napájecím potrubí nepřesahuje 50-55 ° C, je z tohoto závitu napájena voda. Na špičce chladného počasí musí být přiváděna teplovodní přípojka k vratnému potrubí.
Položky

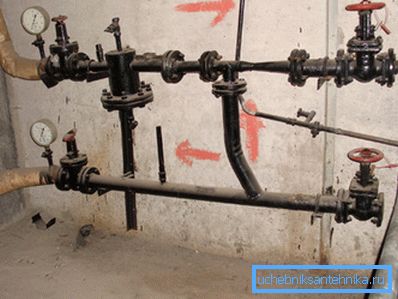

Nejjednodušší schéma vytápěcí jednotky výtahu zahrnuje:
- Několik vstupních ventilů na podávacích a vratných závitech. Průtok se vždy nachází nad návrat.
- Pár ventilů domu, které střílí sestavu výtahu z topného systému.
- Gryazeviki na hřišti a zřídka na návratu.
- Vypouští se do topného okruhu, což umožňuje jeho úplné vypuštění nebo resetování systému na výboj, čímž při spuštění vylučuje z něj podstatnou část vzduchu. Výtoky jsou považovány za dobré pro odtoky.
- Regulační ventily, které měří teplotu a tlak přívodu, zpátečky a směsi.
- Konečně, skutečný výtah s vodním paprskem je přírubová trubka pro potrubí s tryskou uvnitř.
Jak funguje výtahový vytápěcí systém? Princip práce je založen na Bernoulliově zákonu, který říká, že statický tlak v průtoku je nepřímo úměrný jeho rychlosti.
Teplejší a vyšší tlaková voda z napájecího potrubí je vstřikována tryskou do zdířky výtahu a vytváří, ačkoli paradoxně to zní, vakuovou zónu, která přitahuje část vody z vratného potrubí do opakovaného cyklu cirkulace.
To zajišťuje:
- Velká průtok chladicí kapaliny přes okruh s minimálním průtokem z dálnice.
- Sladění teplot v blízkosti výtahu a vzdálených ohřívačů z něj.
Jak se distribuují tlaky naměřené během topné sezóny? Uvádíme typické parametry.
Bod měření | Tlak, kgf / cm2 |
Napájení po přívodním ventilu | 6.0 |
Vrátit příspěvek | 3.2 |
Mix po výtahu | 3.4 |
Teploty v trase a po výtahu podléhají tzv. Teplotnímu plánu, kterým je určující faktor venkovní teploty. Maximální hodnota přívodního potrubí trasy je 150 stupňů: při dalším ohřevu se voda navzdory přetlaku vaří. Maximální teplota směsi je 95 ° C pro dvoutrubkové a 105 pro jednorázové systémy.
Vedle těchto prvků může výtah vytápěcího systému obsahovat odběr teplá voda.
Jsou možné dvě základní konfigurace.
- U domů postavených před koncem sedmdesátých let je teplá voda napájena jedním přívodem v přívodu a druhým na vratném potrubí.
- V novějších domovech jsou na každém řádku dva vazby. Připevňovací podložka o průměru 1 až 2 mm větší než je průměr trysky je umístěna na přírubě pro připojení trubek mezi vložky. Zajišťuje dostatečnou kapku, aby zajistila, že při zapínání TUV podle schémat od napájecího zdroje k přívodu a od návratu k výtlaku je voda kontinuálně rozváděna přes spřažené stoupačky a ohřívače ručníků.
Oblasti odpovědnosti
Co je výtahový ohřívací uzel - nějak jsme pochopili.
A kdo je za to zodpovědný?
- Úsek trasy uvnitř domu k přírubám vstupních ventilů je oblastí odpovědnosti organizace pro přepravu tepla (tepelné sítě).
- Všechno po přívodních ventilech a ventily samotné jsou zodpovědnou oblastí organizace bydlení.
Nicméně: výběr topného výtahu podle čísla (standardní velikost), výpočet průměru trysky a přídržných podložek se provádí pomocí topných sítí. Majitelé domů poskytují pouze instalaci a demontáž.
Ovládání
Řídící organizací je opět vytápěcí síť.
Co přesně kontrolují?
- Několikrát během zimy se provádějí řídicí měření teplot a tlaků průtoku, zpátečky a směsi.. V případě odchylek od teplotního rozvrhu se topný výtah přepočítá s vývrtem nebo poklesem průměru trysky. Samozřejmě, to by nemělo být děláno na špičce chladného počasí: u -40, přístup ohřívání na ulici může být chycený s ledem do hodiny po zastavení oběhu.
- Při přípravě na topnou sezónu se kontroluje stav uzavíracího ventilu. Kontrola je velmi jednoduchá: všechny ventily v sestavě se překrývají, po kterém se otevře jakýkoli regulační ventil. Pokud z ní voda pochází - musíte hledat chybu; kromě toho v žádné poloze ventilů by neměly mít nad průchodkami netěsnosti.
- Konečně, na konci ohřívací sezóny jsou výtahy v topném systému spolu se samotným systémem testovány na teplotu.. Topné médium se ohřeje na maximální hodnoty při vypnutém přívodu TUV.
Řízení
Uvádíme pořadí provádění některých operací spojených s prací výtahu.
Začněte zahřívání
Pokud je systém plný, stačí jen otevřít ventily domu - a oběh začne.
Trochu komplikovanější je instrukce pro spuštění systému, který byl propuštěn.
- Vypouští se zpětné potrubí a výtok v potrubí se uzavře.
- Pomalu (aby se zabránilo klepání vodou) se horní ventil domu otevře.
- Po průchodu vody do skládky je čistá, bez vzduchu uzavírá, po níž se spodní ventil otevře.

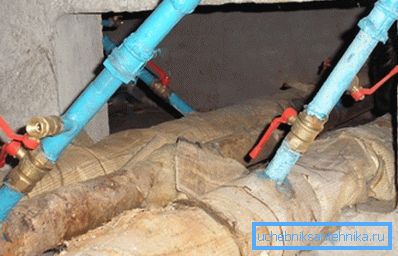

Je užitečné: pokud jsou na stoupačích instalovány moderní kulové kohouty, nezáleží na tom, jaký směr obvodu je nutný. Ale pomocí šroubu může ventil odtrhnout rychlý protiproud, po němž má zámečník dlouhé a bolestivé hledání příčin cirkulace ve stoupačích.
Práce bez trysky

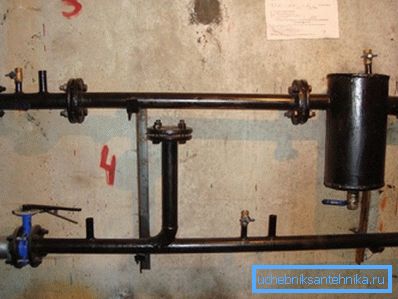

Při katastrofické návratové teplotě na špičce chladného počasí se provádí výtah bez trysky. Systém přijímá chladicí kapalinu z dálnice, nikoliv ze směsi. Tlumivka je zaseknutá ocelovou palacinkou.
Diferenciální nastavení
Pokud je návrat příliš vysoký a není možné okamžitě vyměnit trysku, je praktické nastavit diferenciální ventil.
Jak to udělat sami?
- Posuvný tlak se měří, po kterém se tlakomer nachází na vratném proudu.
- Vstupní ventil na vratném potrubí se zcela uzavírá a postupně se otevírá s tlakovým ovládáním na manometru. Pokud zakryjete západku - její tváře nemusí úplně spadnout na tyč a později se posunout dolů. Cenou špatného způsobu akce je zaručen přístup k vytápění.
V daném okamžiku by nemělo být odstraněno více než 0,2 atmosfér. Opakované měření teploty vratné vody se provádí v den, kdy jsou všechny hodnoty stabilizovány.
Závěr
Doufáme, že náš materiál pomůže čtenáři pochopit schéma práce a pořadí nastavení sestavy výtahu. Jako obvykle se k jeho pozornosti postará dodatečné informace přiloženým videem. Úspěchy!
