Výška chladiče. instalace technických potrubí a zařízení.

Existují dva typy radiátorů, pokud jde o instalaci - podlahu a stěnu, proto druhá možnost znamená, že je nutno dodržet určitou montážní výšku radiátoru z podlahy, což umožní, aby byla bez problémů připojena k topnému systému.

Mělo by se okamžitě říci, že pokud čekáte na jasné pokyny k tomuto parametru, je to marné, protože prostě neexistují, a hlavně závisí na instalaci topného okruhu a na výšce parapetů a nakonec na výšce průřezu . Přestože nelze říci, že tento parametr nemá žádný vliv na to, co navrhujeme, abyste se nyní podívali a sledovali také video v tomto článku.

Instalace technických potrubí a zařízení

Doporučení. Při instalaci systému, jestliže rozměry topných radiátorů ve výšce a délce dovolují, aby byly instalovány pod okny, dělejte jen to. Baterie pod oknem vytváří druh tepelné opony, která omezuje proud studeného vzduchu ze strany skla.

• Takže, v jaké výšce od podlahy nainstalovat radiátory, položené při zapojení topného okruhu, a záleží také na tom, zda máte vestavěné čerpadlo oběhového čerpadla. Pokud bude systém pracovat bez nátlaku, je zcela přirozené, že trubky by měly být ve sklonu, což znamená, že musíte ponechat prostor pro svah zpětného potrubí, pokud je systém dvouprubkový nebo přívodní potrubí, pokud je to jedno potrubí.
• V "Leningrad" (jeden trubkový systém pro 3-4 radiátory) se baterie nacházejí také s poklesem, protože v takových případech nevytváří speciální ohřívač - obvod prochází přímo přes spodní přípojku.
• Různé systémy a instalace předpokládají, že pokud se odchýlíte 10-15 cm od podlahy, montážní výška radiátorů podle SNiP 3.05.05-84 ("Technologické zařízení a potrubí") bude normální pro všechny obvody. Přesněji by měl být obvod namontován tak, aby bylo možné tyto parametry splňovat.

Jaké jsou obrysy

Celkově existují dva typy radiátorových obvodů - jedno-trubkové a dvou-potrubní, a vše ostatní je modifikace stávajícího systému, ať už jde o směsné (podlahové topení - radiátory) nebo kolektorové topné systémy. V každém z těchto případů vyžaduje výuka použití jednoho nebo jiného obvodu, prostě se zde vyrábějí různé doplňky ve formě sanitárního zařízení ve formě třícestných nebo čtyřcestných ventilů a hřebenů.

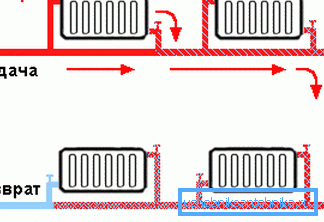

Je-li použit jediný trubkový systém, jako v horním schématu, pak je celé médium pro přenos tepla smyčkované v jednom potrubí - opouští kotle pro napájení a také se vrátí a přepravuje již ochlazenou vodu pro vytápění.

Radiátory se do ní rozbíhají podél cesty a typ připojení zde není absolutně žádným rozdílem - pod pilířem, tepelným nebo nuceným tlakem, voda, procházející vývody, vstupuje do nich a prochází baterií a vrací se zpět do potrubí.

Problémem je to, že chladicí kapalina, která prošla topným zařízením, již ztrácí svou předchozí teplotu, a proto se dále jedná o mírně ochlazené a více spotřebičů v takovém systému, čím chladnější budou, tím, že odchází z kotle.

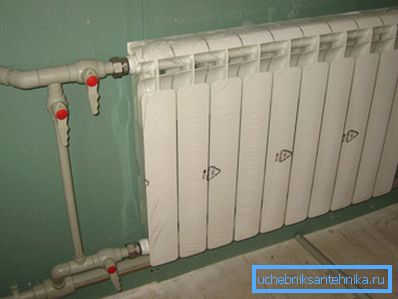

Aby bylo možné vyzařovat radiátor během topné sezóny bez vypuštění vody, je před ním instalován bypass - to je trubka, která slučuje systém a je zřetelně vidět na horní fotografii a uzavírací ventily jsou umístěny před samotnou baterií.

Kromě pomoci při demontáži také obchvat částečně přispívá k udržování teploty chladicí kapaliny, protože voda, která protéká, nespadá do chladiče. Ale ve výškových budovách je toto zařízení někdy používáno špatně - na něj jeřábu položí a zablokuje jej a prochází celým průtokem radiátorem, proto ti, kteří žijí dál, dostanou chladnější vodu.

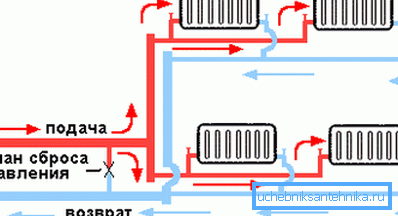

Ve dvou trubkových systémech neexistují problémy s chlazením, konkrétněji, ale závisí pouze na délce samotné trubky a obecně se ukázalo tak nevýznamné, že se ani nevěnuje pozornost - v centralizovaných systémech jsou linky chráněny tepelnou izolací a tam jsou ztráty jsou minimální.

Věc je, že horká chladicí kapalina proudí potrubím do všech radiátorů, ale chlazená voda, která prochází baterií, se nevrátí, ale je vypouštěna do zpětného potrubí, čímž se udržuje počáteční teplota po celý okruh bez ohledu na to, kolik bodů .

Existuje však jedna výstraha - cena za instalaci a provoz bude o něco vyšší, protože nejdříve se přidá druhá trubka a za druhé je nutné ohřívat více vody a parametry zařízení nezáleží, může to být výška radiátorů 250 mm nebo 1200 mm.

Poznámka: Pokud je zapotřebí společné připojení radiátorů a podlahového vytápění, použije se dvoutrubkový systém, ale před okruhem vodní podlahy je instalován trojcestný termostatický ventil, který v závislosti na teplotě přerozděluje chladicí kapalinu.

Pravidla instalace

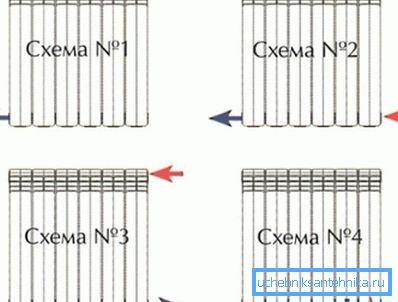

Všechny čtyři schémata zapojení radiátorů, které vidíte na horním obrázku, jsou použitelné jak pro jednorázové, tak pro dvoutrubkové topné systémy - metoda, kterou použijete, závisí spíše na umístění obvodu.

V autonomních jednootrubových topných systémech se však dává přednost buď spodnímu nebo spodnímu spojení, ale je to jednoduše kvůli snadné instalaci a ne více. Navíc výška hliníkových radiátorů (nebo jiného kovu) může ovlivnit vaši volbu - jak jsme řekli, to všechno přichází až k ergonomii.

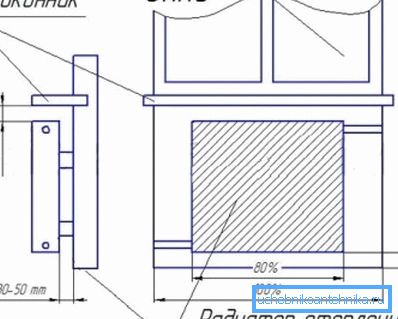

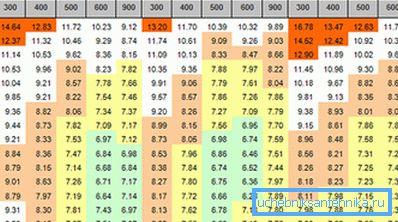

Pokud zvolíte topné těleso o výšce 800 mm, pak v 99% případů se nebude hodit pod okenní okno, protože je třeba ustoupit nejen z podlahy, ale také od okenního parapetu minimálně 10 cm, proto se tyto topidla častěji používají jako teplé scenérie na stěnách.

Proto je nejběžnější výška bimetalových radiátorů topení 600 mm - takže můžete udržet vzdálenost od podlahy a okenního parapetu, i když nic vám nebrání v použití zařízení o výšce 400 nebo 500 mm.

Kromě toho, instalace topného zařízení pod oknem, je třeba zvážit nejen to, jak vysoká výška zavěsit radiátory, ale také ustoupit od zdi tak, aby mezera byla alespoň? hloubky zařízení - v opačném případě bude přenos tepla velmi podceněn.

A ještě jednou bych se ráda vrátila do výšky - pokud se vám to podaří, zkuste to vydrží 12 cm od podlahy, ale nezapomeňte, že pokud je tato vzdálenost menší než 10 cm nebo větší než 15 cm, pak opět značně podceníte vliv přestupu tepla.

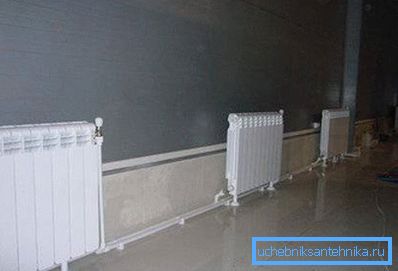

V případě, že se instalace neuskuteční pod okny, například instalace podlahových spotřebičů, stejně jako na horní fotografii (zde výška topných těles je 400 mm), pak by měla být ze stěny odstraněna nejméně 20 cm.

Závěr

Ve většině případů instalací ohřevu vody vlastním rukama se každý pokouší umístit topná zařízení pod okna, a proto používají nejběžnější výšku - 500-600 mm. Ale to vůbec neznamená, že musíte dodržovat tyto standardy.
