Výpočet vytápění v bytové budově a doporučení pro výběr

Tento článek je určen pro čtenáře, který bude bydlet v bytě ve stavu po stavitelé. Zpravidla to znamená, že do bytu narazíte a tlumené větve od stoupaček topného systému. Musíme se naučit vypočítat tepelný výkon topných zařízení a současně seznámit se s doporučeními o jejich výběru a instalaci.

Úkoly

Začněme formulováním úkolů.

Máme následující:

1. Vypočítejte množství tepla potřebné pro udržení pohodlné teploty v bytě.
2. Vyberte typ ohřívačů a jejich velikost v závislosti na potřebě tepla.
3. Rozhodněte se o velikosti a materiálu potrubí.
4. Vyberte uzavírací ventily.

Navíc: Pokud ve vašem bytě jediný vstup topení pro horizontální kabeláže, bylo by divné, že ji nepoužíváte a neinstalovat měřiče tepla. On je schopen poskytnout velmi hmatatelné úspory na utility v topné sezóně.

Výpočet tepelného výkonu

To je možné dvěma způsoby.

Výpočet plochy

Jednoduchší schéma, v němž je odebírána tepelná energie jednoho kilowatu na 10 m2 podlahové plochy. Kromě toho se používají regionální koeficienty:

Takže pro byt s rozlohou 74 m2 v nové budově v Jaltě bude potřeba tepelného výkonu 7,4 * 0,7 = 5,18 kW.

Bohužel, jednoduchost není vždy spojena s vysokou přesností výpočtů.

Navrhovaná schéma obsahuje značné chyby z několika důvodů:

• Změna výšky stropů způsobí změnu objemu místnosti s konstantní plochou. Je zřejmé, že při zahřátí bude zvýšený objem potřebovat více tepla.
• Obě okna a dveře jsou mnohem propustnější než stěny.. Je logické předpokládat, že každé další okno zvýší tepelné ztráty.

• Umístění bytu také nelze ignorovat.: na rohu a na konci apartmánů bude větší počet zdí společných s ulicí.

Výpočet podle objemu

To je důvod, proč přesnější hodnotu tepelné energie lze získat poněkud složitou metodou:

1. 40kW tepla se odebírá na krychlový metr vyhřívaného objemu.
2. Do každého okna je přidáno 100 wattů. Na předních dveřích - 200.
3. Pro byty, které se nacházejí v zadní části domu a mají kromě fasády další stěny s ulicí, činí 1,2.
4. Konečně výše uvedený regionální koeficient platí také v tomto případě.

Jako příklad vypočítáme potřebu tepla pro dvoupokojový apartmán za následujících podmínek:

• Jeho rozloha je 58 metrů čtverečních.
• Výška stropu - 3 metry.
• Celkový počet oken - 4. Vstupní dveře - jedna.
• Byt se nachází na konci domu.
• Samotný dům se nachází ve městě Komsomolsk-on-Amur z Khabarovského území Ruské federace.

Takže:

1. Objem místnosti je 58 * 3 = 174 m3.
2. Základní hodnota tepelného výkonu je 40 * 174 = 6960 wattů.
3. Čtyři okna a dveře přidávají 600 wattů (100 * 4 + 200). 6960 + 600 = 7540.
4. Další celková stěna s ulicí násilím vynásobí tuto hodnotu číslem 1,2. 7540 * 1,2 = 9048.
5. Vzhledem k tomu, že zimy v Komsomolsku jsou poměrně těžké, používáme regionální koeficient 1,6. 9048 * 1,6 = 14476,8 wattů.

Výběr topných zařízení

V prodejnách topných zařízení naleznete následující hlavní typy ohřívačů:

Zadejte: zobrazíme průměrné hodnoty v rámci statistik dostupných autorovi. Aktuální charakteristiky ohřívače lze nalézt v průvodní dokumentaci nebo na internetových stránkách výrobce.

O těchto ohřívačích je užitečné znát několik věcí.

• Časté onemocnění litinových baterií - průnikové průniky po několika letech provozu. Paronitové těsnění mezi sekcemi postupně ztrácejí elasticitu. Je nutno chladicí těleso ochladit - a souběžné snížení teplot změní lineární rozměry úseků způsobí vzhled kapiček.

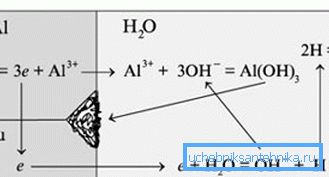

• Hliník tvoří galvanický pár s mědí. Voda, díky solím rozpuštěným v něm, je elektrolyt. Je nutné kombinovat hliníkové radiátory s měděnými trubkami v běžném okruhu - a proces migrace iontů způsobí rychlou elektrochemickou korozi baterií.

Tip: V systému ústředního vytápění nikdy nevíte, jaký typ potrubí se používá při instalaci vložky vašimi sousedy.

• Hlavní nevýhodou registrů (které zahrnují trubicové ocelové radiátory) je depresivně nízký tepelný tok na jednotku objemu. To je spojeno s poměrně nízkou tepelnou vodivostí oceli: nemá smysl dodat je s vyvinutým finning jednoduše protože konce ploutví budou viditelně chladnější než chladiva.
• Lamelární radiátory mají příliš krátkou životnost (většinou ne více než 10 let). Většina levných tepelných zařízení tohoto druhu je vyrobena z nerezavějících ocelí; při větrání nebo vypouštění topného systému v létě korodují zevnitř ven.

Jaké podmínky budou muset fungovat topná zařízení? Standardní parametry ústředního topení jsou: tlak - 3-4 kgf / cm2; teplota je omezena stávajícím SNiP a v žádném inženýrském systému obytné budovy nesmí překročit 95 ° C.

Je zvědavé: v předškolních zařízeních je teplota chladicí kapaliny zcela omezena na 37 ° C.

Zdá se, že s těmito parametry můžete použít naprosto libovolné baterie: provozní teploty a tlaky ve všech případech překračují ty, které nám dáváme. Je však třeba mít na zřeteli, že v reálných podmínkách může být teplota i tlak systému ústředního vytápění výrazně vyšší.

Za jakých okolností?

Uveďme pár příkladů.

• Při těžké zimě s nízkými parametry vytápění v apartmánech je nastavena nepřijatelně nízká teplota. Jedním z praktických způsobů řešení tohoto problému v kritických situacích je práce sestavy výtahu bez trysky s tlumenou tlumivkou.
• Systém vytápění neobdrží směs chladicí kapaliny z přímého a zpětného potrubí, ale přímo z přívodního potrubí; současně může teplota dosáhnout 150 ° C a tlak - 7 kgf / cm2.
• Při spouštění topného systému doporučujeme nejprve otevřít ventil domu na vratném potrubí. Západka se musí otevřít extrémně pomalu; do plně otevřené polohy se přivede až po vyrovnání tlaku v dráze a obrysu. Teprve po otevření ventilu na hřišti.

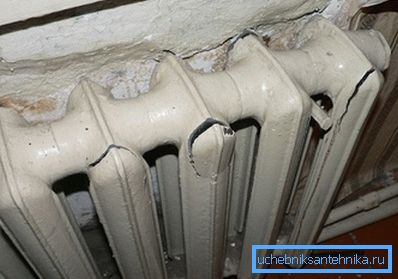

• Je nutné, aby zámečník rychle spěchal a rychle otevřel ventily - a v prakticky nestlačitelném vodném médiu vznikne tzv. Hydraulické kladivo. Na přední straně vody, která naplňuje obvod, tlak již nemůže dosáhnout 3-4, ale všech 20-25 atmosfér.

Proto pro systém ústředního vytápění je možné s lehkým srdcem doporučit pouze dva typy ohřívačů:

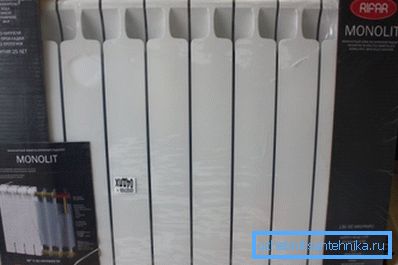

1. Bimetalové radiátory. Jsou jádrem z korozivzdorné oceli s vnějším pláštěm z hliníku. Ocel zajišťuje mechanickou pevnost a odolnost vůči elektrochemické korozi, hliníkově vyvinuté opracování s vysokou tepelnou vodivostí.
2. Pokud si můžete dovolit přidělit značné množství prostoru pro topná zařízení, můžete použít ocelářské registry.

Výpočet topných zařízení

Jak vybrat optimální počet sekcí chladiče pro pokoj? Jak vypočítat tepelnou kapacitu registru?

Výpočet požadavku na teplo v místnosti je stejný jako u celého bytu. Nuance: výpočet by měl vzít v úvahu objem prostor bez topných zařízení (chodba, koupelna, WC).

Takže pokud pokoj pro vytápění, které vyžaduje 2 kW, sousedí s chodbou, pro kterou výpočet dává hodnotu tepelného toku 400 wattů, měli byste se obávat nákupu radiátoru s kapacitou 2400 wattů.

Radiátor

Chcete-li přepočítat tuto energii v počtu sekcí bimetalové baterie, stačí ji rozdělit podle toku tepla specifikovaného v dokumentaci pro jednu sekci. Při výkonu 180 W by měl 2400-wattový radiátor mít 2400/180 = 14 (zaoblené) části.

Zde je však několik jemných odstínů.

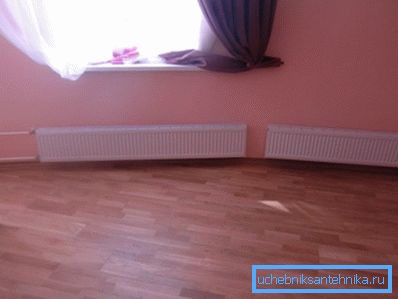

1. Výrobci udávají tepelný tok pro teplotní delta mezi chladicí kapalinou a vzduchem o 70 stupních. Pokud potřebujete udržovat pokoj v místnosti o 20 ° C, měl by být topný článek ohříván na 90 °. Pokud je delta teplota na polovinu - samozřejmě, tepelný výkon zařízení klesne o polovinu a bude muset být kompenzován dalšími částmi.
2. S dlouhým sekčním radiátorem budou jeho vnější části viditelně chladnější než první z vložky. Jednoduchá instrukce vám pomůže vyřešit tento problém: připojte zařízení podle schématu ze spodu dole.

Mimochodem: při takovémto schématu připojení nebudete mít problémy se zašpiněním radiátoru. Průtok chladicí kapaliny skrz spodní potrubí bude mít všechny usazeniny.

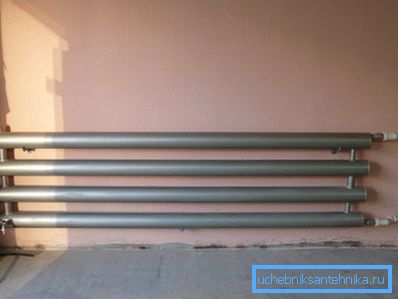

Zaregistrujte se

Jak vypočítat registr, pokud je na něm zvolen?

Tepelný tok z jedné horizontální trubky se vypočte podle vzorce Q = Pi * Dn * L * k * Dt, ve kterém:

• Q - požadovaná hodnota ve wattech.
• Pi je číslo pi považováno za 3.1415.
• DN - vnější průměr trubky v metrech.
• L je jeho délka (i v metrech).
• k - součinitel tepelné vodivosti u ocelových trubek rovný 11,63 W / m2 * C.
• Dt - stejná teplota delta mezi chladivem a vzduchem v místnosti.

Vzhledem k tomu, že je topení obvykle používáno v několika úsecích vodorovných registrů, je třeba vzít v úvahu, že horní části tepla dodávají teplo směrem nahoru z dolní trubky. Vzhledem k tomu, že jeho teplota je mírně vyšší než okolní vzduch, tepelný tok z těchto sekcí bude menší. Proto pro všechny úseky kromě prvního se ve výpočtech použije další faktor 0,9.

Jako příklad uděláme vlastní ruce výpočet síly registru se čtyřmi průřezy o průměru 159 mm a délkou 3,2 metru při teplotě 70 stupňů a teplota vzduchu v místnosti je +18 C.

1. Tepelný tok z první sekce se bude rovnat 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 W (zaokrouhleno na celočíselnou hodnotu).
2. Tepelný tok z následujících sekcí se rovná 967 * 0,9 = 870 wattů.
3. Celkový tepelný výkon je 967+ (870 * 3) = 3577 wattů.

Trubky

Materiál

Jaké potrubí byste měli upřednostňovat při instalaci ústředního topení?

Z výše uvedených důvodů je lepší opustit všechny typy plastových a kovoplastových trubek pro vytápění.

V suchém zbytku - pouze tři možnosti:

• Černé ocelové trubky při svařování.
• Pozinkovaná ocel na závitech.
• Vlnitá nerezová ocel s potrubím.

Přidejte několik poznámek do seznamu.

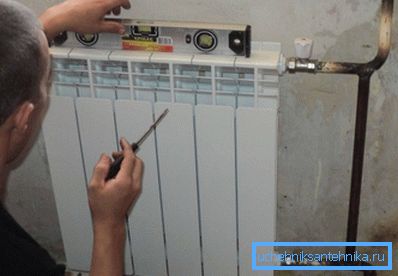

Černá ocel se svařovanými spoji je nejoblíbenějším řešením. Ve skutečnosti je mnohem snazší svařit obrysové úseky, než se otáčet pomocí závitů a nastavením velikosti potrubí.

Zdá se, že potrubí by nemělo hrdit: vytápěcí systém musí být naplněn po celý rok, což zaručuje, že vnitřní povrch potrubí nepřijde do kontaktu s atmosférickým kyslíkem.

Nebylo tam.

Pokud ve většině bytů existují litinové radiátory, dříve či později se rozšíří jejich únik mezi sekcemi. Netěsnosti začínají až po zastavení ohřevu: během ohřívacího období dochází k ohřívání paronitových těsnění.

Hádejte, co je snadné udělat pro zámečníka - mít každý den velký a jasný pocit s opravou baterií v apartmánech nebo jen resetovat celý okruh pro léto?

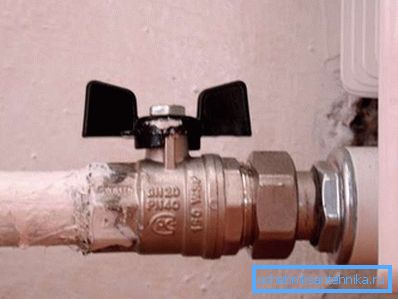

Ale galvanizace litinových závitových tvarovek nemá problém s rezavěním.

Existuje názor, že povlak zinku reaguje s technickou vodou a rychle se zhroutí. Autor se odváží poznamenat, že po půlstoletí provozu opakovaně otevřel pozinkované stoupačky ve stonkách. Jejich stav se nelišil od nových trubek.

Konečně nerezové trubky s vlnitým povrchem přitahují dvě vlastnosti:

1. Jednoduchá instalace pomocí dvojice nastavitelných klíčů.
2. Možnost snadné demontáže tvarovek a změn konfigurace systému.

V nerezové oceli nejsou žádné specifické problémy nebo nedostatky. Výrobci prohlašují připravenost trubek odolat hydraulickému šoku až do 60 atmosfér a zahřívání až 150 C.

Průměr

Obvykle se provádí hydraulický výpočet pro výběr průměru potrubí s ohledem na tlak v systému a omezení rychlosti chladicí kapaliny. Jedná se ovšem o byt, kde je maximální délka obrysu omezena na hodnotu 30-40 metrů. Pokud ano, můžeme doporučit poměrně konkrétní hodnoty.

Pozor: nezaměňujte dálkový ovladač (podmíněný průchod) s vnějším průměrem. U ocelových trubek DN 15 je vnější průměr přibližně 20 mm.

Ventily

Co by mělo být?

• U vchodu do bytu na obou vláknech vložte kulové kohouty, zcela odříznuté od stoupaček.
• Poté, co ventil v přívodu nezasahuje do jímky (hrubý filtr). Neumožní písku ani stupnici ucpat tenké kanály v bateriích.
• Každý chladič je vybaven přívodním ventilem a tlumivkou nebo tepelnou hlavou na vratném potrubí. Uklízení vám pomůže snížit náklady na teplo a přizpůsobit je vašim potřebám.
• Při spodním připojení je Mayevský ventil instalován v jedné z horních zátky chladiče, což umožňuje uvolnění vzduchu.

Závěr

Doufáme, že naše doporučení budou pro čtenáře užitečná při návrhu a výstavbě vytápění ve vlastním bytě. Jako obvykle obsahuje video připojené k článku další tematické materiály. Úspěchy!
