Výpočet výkonu chladiče podle plochy, objemu a stupně ohřevu
Jak vypočítat výkon topného tělesa pro místnost se známými parametry? Je výkon ohřívače vždy deklarován výrobcem jako skutečný? Mohou nějaké faktory ovlivnit účinnost zařízení? Zjistíme to.
Požadavek tepla
Výpočet výkonu radiátorů v bytě lze provést:
- V pokojích se standardem pro bytové domy s výškou stropu (2,5 - 2,7 m) - v prostoru místnosti, kterou budeme ohřívat;
- Při vyšší výšce stropu - na vyhřívaném objemu.
Kromě toho je třeba vzít v úvahu řadu dalších faktorů, aby byla dosažena maximální přesnost výsledku. Patří sem počet oken, struktura zasklení, umístění bytu v domě (uprostřed nebo na obvodu budovy), tloušťka stěn a klimatické pásmo.
Výpočet plochy
Nejjednodušší schéma výpočtu pro oblast vypadá takto:
- Na 1 m2 plochy v projektu je položeno 0,1 kilowattu tepelné energie;
- V chladných nebo horkých klimatických zónách se používá korekční faktor. Ztráta tepla v obálce budovy je lineárně závislá na teplotním rozdílu s ulicí.
Zde jsou hodnoty koeficientu pro různé hodnoty průměrné teploty nejchladnějšího měsíce zimy:
Průměrná lednová teplota, С | Koeficient |
0 a výše | 0.8 |
-15 | 1.2 |
-30 | 1.6 |
-40 | 2 |
Takže pro byt 70 m2 v Jakutsku (průměrná teplota v lednu je -38,6 ° C), budete potřebovat 70 * 100 * 2 = 14000 W tepla.
Schéma je jednoduché, ale zcela ignoruje řadu uvedených dodatečných faktorů. Jsou vzaty v úvahu v algoritmu pro výpočet tepelné energie podle objemu.
Výpočet podle objemu
Jak vypočítat výkon chladiče se známým objemem bytu?
- 40kW tepelné energie se odebírá na objem kubického metru;
- U pokojů, které hraničí s ulicí, se používá faktor 1,2, pro extrémní podlahy 1,3;
- Do každého okna se přidá 100 wattů;
- Použije se regionální koeficient uvedený výše v tabulce.
Uveďte údaje o předchozím vypořádání: byt o rozloze 70 m2 má výšku stropu 3,2 metru a 4 okna; Nachází se v centru budovy v prvním patře.
- Objem bytu činí 70 * 3,2 = 224 m3. Základní tepelný výkon je 224 * 40 = 8960 wattů.
- První podlaží nás nutí použít faktor 1,3: 8960 * 1,3 = 11648 wattů.
- Windows zvýší již značné potřeby tepla: 11648+ (5 * 100) = 12148 wattů.
- Konečně, osvěžující 60 stupňů mrazu v lednu bude také provádět vlastní úpravy: 12148 * 2 = 24296. Je snadné vidět, že rozdíl s první metodou výpočtu je docela působivý.
Výpočet objemu a stupně ohřevu
Předchozí schéma je dobré pro všechny kromě jednoho: platí pouze pro standardní izolaci vnějších stěn budovy, která odpovídá aktuálním SNiP. Co když je to podstatně lepší nebo horší?
V tomto případě je výpočetní instrukce snížena na použití vzorce Q = V * Dt * k / 860.
V tom:
- V - kubický objem místnosti;
- Dt je rozdíl mezi měřením teploměru v bytě a na ulici;
Poznámka: Průměrná teplota nejchladnějšího pětidenního týdne je považována za pouliční teplotu.
- k - další faktor v závislosti na stupni izolace budovy.
Popis izolace | K |
Pěna nebo vata z minerální vlny, úsporná okna s dvojitým zasklením | 0,6-0,9 |
Cihlové nebo kamenné stěny z 50 mm tlustých jednokomorových dvojitých oken | 1-1.9 |
Tenké stěny zděné (v cihla), jednoduché zasklení | 2-2.9 |

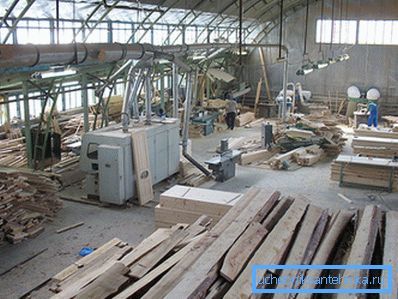

Nedostatek izolace (průmyslové budovy) | 3-4 |
Znovu si udělejte vlastní ruce, abychom vypočítali potřebu tepla pro náš byt v Jakutsku, a to pomocí nového úvodního textu:
- Průměrné minimum v lednu je -41,5 С;

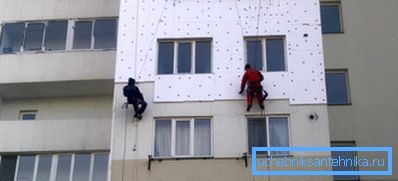

- Dům je zateplen venku a je vybaven trojitými okny (k = 0,8). Všechny nové domy v Yakutia odpovídají tomuto popisu.
Objem bytu, který jsme vypočítali dříve, se rovná 224 m3. Dt při pokojové teplotě +22 ° C bude mít hodnotu 22 - (-41,5) = 63,5 ° C.
Podle našeho vzorce, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.
Napájení přístroje
Jak vypočítat výkon ohřevu ocelových radiátorů nebo hliníkové průřezové baterie?

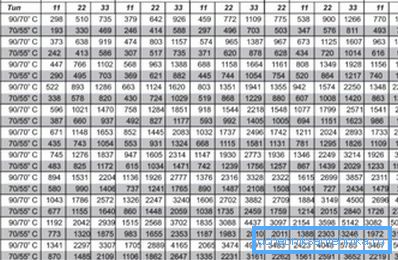

- Pro konvektory, panelové radiátory a další integrované výrobky složitého tvaru se můžete spolehnout pouze na dokumentaci výrobce. Charakteristiky zařízení jsou vždy přítomny alespoň na oficiálních stránkách.
- U průřezových zařízení můžete kromě stejných dat zaměřit i na následující hodnoty:
Materiál chladiče | Tok tepla, W / průřez |
Litina | 160 |
Bimetal (ocel + hliník) | 180 |
Hliník | 200 |

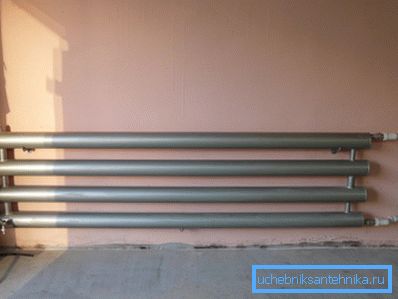

Výpočet výkonu ocelových radiátorů z ocelových trubek (horizontální registry) lze provést podle následujícího algoritmu:
- Tepelný výkon první části (spodní trubka) ve wattech je D * L * Dt * 36,5, kde D je vnější průměr průřezu, L je jeho délka a Dt je delta teplot mezi povrchem zařízení a vzduchem v místnosti.
Pozor: všechny hodnoty jsou zadávány v jednotkách SI; zejména je průměr přeměněn na metry.
- Tepelný výkon následujících sekcí se vypočítá s koeficientem 0,9, jelikož se jedná o teplo vzhůru.
Takže u čtyřdílného zařízení o průřezu 108 mm a délce 4 metrů s +20 uvnitř a +80 na povrchu registru se přenos tepla rovná 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (zaokrouhlených) wattů.
Je to zvědavé: s stejnými rozměry, ocelový registr dává mnohem méně tepla než hliníkový nebo bimetalový radiátor. Za prvé je v těchto zařízeních atraktivní nízká cena: jako materiál pro jejich výrobu se používají levné trubky VGP.
Omezující faktory
V některých případech je skutečný výkon topných zařízení výrazně menší než typový štítek.
Co může způsobit snížení efektivity?
- Snížení teplotního rozdílu se vzduchem. Výrobci uvádějí charakteristiky zařízení pro Dt = 70 ° C; při chlazení chladicí kapaliny nebo při ohřevu vzduchu v místnosti se sníží efektivní výkon.
- Při volbě schématu připojení došlo k chybě. S malou délkou zařízení (až 10 částí) je výhodné preferovat boční připojení; s více úseky - úhlopříčkou nebo spodním dole.
- Omezení konvekce. Různé obrazovky, výklenky a potrubí mohou snížit přenos tepla o 15 - 30%.
Závěr
Doufáme, že výše uvedené výpočetní schémata pomohou čtenáři navrhnout efektivní vytápění pro svůj byt. Další tematické informace naleznete v videu v tomto článku. Úspěchy!
