Výpočet úseků radiátorů na podlahovém prostoru: jak

05-05-2018
Vytápění

Jak vypočítat radiátor na podlahovém prostoru - obytné nebo průmyslové? V tomto článku seznámíme čtenáře s několika algoritmy s různou složitostí a pro referenční pohodlí uvádíme některé referenční data. Tak pojď.

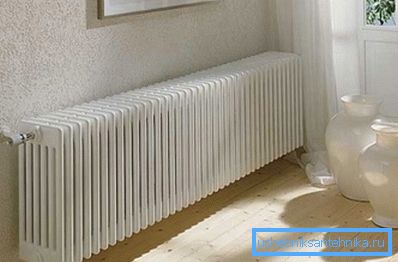

Naším úkolem je zjistit, jak vypočítat optimální rozměry ohřívače.

Stupně výpočtů

Ve skutečnosti jsou jen dva.

  1. Zpočátku odhadovaná potřeba prostoru v tepelné energii.
  2. Poté, v závislosti na specifické hodnotě tepelného toku (na sekci, na ohřívač apod.), Se vypočítá počet odpovídajících obrysových prvků.

Zadejte: v síti najdete velké množství tabulek a kalkulaček, které přímo odvodí počet úseků z oblasti. Nicméně přesnost těchto výpočtů je obvykle nízká, protože zcela ignorují další faktory, které zvyšují nebo snižují tepelné ztráty.

Výpočet výkonu

Schéma 1

Nejjednodušší schéma je přítomno v sovětském SNiP před půl stoletím: výkon topného tělesa na pokoj je zvolen rychlostí 100 wattů / 1 m2.

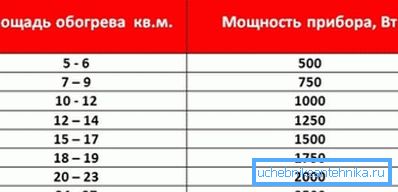

Volba bimetalických radiátorů v podlahovém prostoru může být provedena, vedená touto tabulkou.

Algoritmus je jasný, extrémně jednoduchý a nepřesný.

Proč

  • Skutečné tepelné ztráty se v extrémních a středních podlažích velmi liší, u rohových bytů a místností ve středu budovy.
  • Závisí na celkové ploše oken a dveří, stejně jako na struktuře zasklení. Je zřejmé, že dřevěné rámy s dvojskly poskytují mnohem větší tepelné ztráty než trojité zasklení.
  • V různých klimatických pásmech se ztráty tepla také budou lišit. V bytě s teplotou -50 ° C bude zřejmě vyžadovat více tepla než v +5.
  • Nakonec výběr radiátoru podle podlahového prostoru znemožňuje výšku stropů; Mezitím se spotřeba tepla ve stropních výškách 2,5 a 4,5 metrů značně liší.
Vysoký strop vytváří pocit prostornosti, ale výrazně zvyšuje náklady na vytápění.

Schéma 2

Odhad tepelné energie a výpočet počtu radiátorových úseků objemem místnosti poskytuje výrazně větší přesnost.

Zde jsou pokyny pro výpočet výkonu:

  1. Základní množství tepla se odhaduje na 40 W / m3.
  2. Pro rohové místnosti se zvyšuje o 1,2 krát, u extrémních podlaží - o 1,3, u soukromých domů - o 1,5.
  3. Okno přidává 100 wattů k potřebě tepla v místnosti, dveře do ulice - 200.
  4. Je zaveden regionální koeficient. Je považován za rovnocenný:
Region Koeficient
Chukotka, Yakutia 2
Irkutsk, Khabarovskské území 1.6
Moskevská oblast, oblast Leningrad 1.2
Volgograd 1
Krasnodar 0.8

Vezměme si příklad s vlastními rukama, abychom našli potřebu tepla v rohové místnosti o rozměrech 4x5x3 metrů s jedním oknem umístěným ve městě Anapa.

  1. Objem místnosti je 4 * 5 * 3 = 60 m3.
  2. Základní potřeba tepla se odhaduje na 60 * 40 = 2400 wattů.
  3. Vzhledem k tomu, že prostor je úhlový, použijeme koeficient 1,2: 2400 * 1,2 = 2880 wattů.
  4. Okno zhoršuje situaci: 2880 + 100 = 2980.
  5. Mírné klima Anapa dělá vlastní úpravy: 2980 * 0.8 = 2384 wattů.
Ve foto - zimě v okolí Anapy. Jeho teplé klima neznamená vysoké náklady na vytápění.

Schéma 3

Obě předchozí schémata jsou špatné, protože ignorují rozdíl mezi různými budovami, pokud jde o izolaci stěn. Mezitím v moderním energeticky úsporném domě s vnější izolací a v cihelné dílně s jednodílným zasklením bude ztráta tepla mírně odlišná.

Radiátory pro průmyslové prostory a domy s nestandardní izolací lze vypočítat podle vzorce Q = V * Dt * k / 860, ve kterém:

  • Q - výkon topného okruhu v kilowattech.
  • V - vyhřívaný objem.
  • Dt je vypočtená teplotní delta s ulicí.

Upozornění: pokojová teplota je převzata z hygienických norem nebo technologických požadavků; ulice je odhadována průměrnou teplotou za nejchladnější 5 dní zimy.

  • k - koeficient ohřevu. Kde získat své hodnoty?
k Popis místnosti
0,6-0,9 Vnější izolace, trojité zasklení
1-1.9 Měkké sklo o tloušťce 50 cm, dvojité zasklení
2-2.9 Zednické práce, jednoduché zasklení s dřevěnými rámy
3-3.9 Neizolovaná místnost

V tomto případě také doprovázeme výpočetní algoritmus s příkladem - vypočítáme tepelnou energii, kterou by měli mít radiátory výrobní místnosti o ploše 400 m2 o výšce 5 metrů, o tloušťce zděné stěny 25 cm ao jediné zasklení. Tento obrázek je typický pro průmyslové zóny.

Souhlasíme s tím, že teplota nejchladnějšího pětidenního týdne je -25 stupňů Celsia.

Průmyslové prostory se vyznačují velkými tepelnými ztrátami.
  1. Pro výrobní dílny je dolní mez přípustné teploty považován za +15 C. Dt = 15 - (-25) = 40.
  2. Koeficient tepelné izolace se rovná 2,5.
  3. Objem místnosti je 400 * 5 = 2000 m3.
  4. Vzorec bude mít tvar Q = 2000 * 40 * 2,5 / 860 = 232 kW (zaokrouhlení).

Výpočet topných zařízení

Litinové, hliníkové a bimetalové baterie, ocelové trubkové, panelové a deskové radiátory, jakož i konvektory se v obytných prostorech pro vytápění široce využívají.

Jak zjistit tepelný výkon každého zařízení?

U panelů, konvektorů, nedělitelných trubicových baterií a desek se můžete zaměřit pouze na charakteristiky poskytnuté výrobcem. Jsou vždy přítomny v průvodní dokumentaci nebo na internetových stránkách výrobce.

U sekčních akumulátorů se standardní vertikální rozměry (500 mm) můžete soustředit na následující hodnoty tepelného toku:

  • Litinová část - 140-160 wattů;
  • Hliník - 180-200;

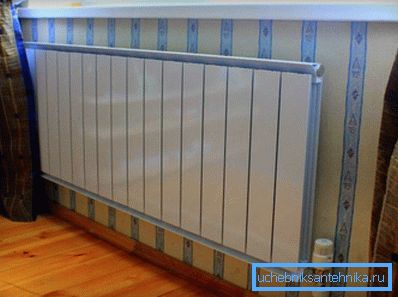

Hliníkové baterie vedou při specifickém přenosu tepla.
  • Bimetalické - 170-190.

Důležitý bod: jmenovitý výkon je indikován pro 70-stupňový rozdíl mezi chladičem a vzduchem v místnosti. Je-li rozdíl o polovinu, sníží se specifický přenos tepla o stejné množství.

Když potřebujete tepelný výkon 2,3 kW, hliníkový chladič (200 W / průřez) by měl mít 2300/200 = 12 (se zaoblením).

Zvláštní případ

Typické topné radiátory pro průmyslové prostory jsou ocelové svařované registry. Nízká cena materiálu spolu s vysokou pevností je činí mnohem přitažlivější než ostatní řešení.

Jejich výkon lze vypočítat podle následujícího algoritmu:

  • Pro jednu vodorovnou trubku se rovná Q = 3,14xD * L * 11,63 * Dt, kde D je průměr trubky v metrech, L je její délka v metrech a Dt je teplotní delta mezi pokojem a chladící kapalinou.
  • V horizontálním registru s více úseky se použije faktor 0.9 pro výpočet úseků počínaje druhým.

Jeden průřez desetimetrového průřezu o průměru 250 mm, při zahřátí přehřátou párou (20 ° C) a při teplotě v dílně 15 ° C, poskytne teplo 3,14 x 0,25 x 10 x 11,63 * (200-15) = 16,889 wattů.

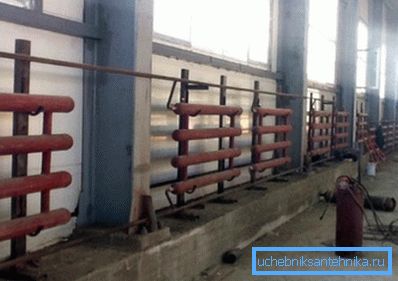

Průmyslové vytápění. Veškeré svařované registry se používají jako topná zařízení.

Závěr

Jak můžete vidět, použité výpočtové schémata jsou poměrně jednoduché a zcela srozumitelné i pro osoby, které jsou daleko od navrhování topných systémů. Další tematické informace lze jako obvykle najít v videu v tomto článku. Úspěchy!
