Výpočet topných zařízení: jednoduché schémata

Jak vypočítat parametry ohřívače pro místnost se známými vlastnostmi? V tomto článku se seznámíme s několika jednoduchými schémami, které poskytují přijatelnou přesnost výsledků. Nebudeme stoupat do džungle: všechny výpočty lze provést ručně s osobou, která je daleko od tepelného inženýrství. Tak pojď.

Naučíme se, jak si vybrat ohřívač optimální velikosti.

Co si myslíme

Přeměňme velký úkol na malé etapy.

Potřebujeme:

  1. Naučte se posoudit potřebu místnosti v teple.

Poznámka: je lepší mít k dispozici výpočetní schémata ve vašem arzenálu pro oba domy s normalizovanou odolností proti přenosu tepla a pro budovy s výrazně lepší nebo horší kvalitou izolace.

  1. Přečtěte si, jak přepočítat vytápěcí výkon ohřívače v počtu sekcí radiátoru.
  2. Zjistěte, jak odhadnout výkon zařízení, které nespočívají ve standardních sekcích.

V tomto pořadí a pokračujte dál.

Tepelná energie

Dáváme dva způsoby, jak to vyhodnotit.

Pro normalizovaný tepelný odpor

Pro budovy, které splňují požadavky SNiP 23-02-2003 Tepelná ochrana budov, potřeba tepla lze vypočítat podle následující schématu:

  • Základní hodnota je rovna 40 wattům na metr krychlový vyhřívaný pokoj nebo apartmán.
  • To je násobeno faktorem, který závisí na umístění místnosti.
Umístění Koeficient
Roh (dvě společné zdi s ulicí) 1.2
Konec (tři společné zdi s ulicí) 1,3
Soukromý dům (všechny stavby oplocení jsou v kontaktu s ulicí) 1.5

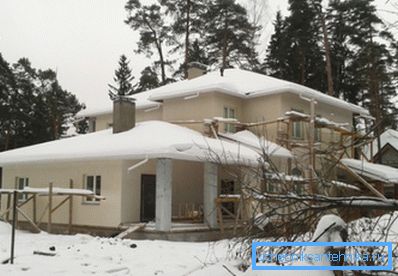

Soukromý dům rozptyluje teplo všemi uzavírajícími konstrukcemi.
  • Do každého okna s normální velikostí se přidá 100 wattů tepla a 200 do dveří vedoucích do ulice.
  • Je zaveden regionální koeficient.
Region Koeficient
Soči, Yalta 0,7
Moskva, Petrohrad 1.2
Irkutsk, Khabarovsk 1.6
Verkhoyansk, Oymyakon 2.0

Počítáme potřebu tepelného vytápění místnosti s rozměry 4 * 5 x 3 metry v městečku Komsomolsk-on-Amur na území Khabarovského.

Místnost je rohová se dvěma okny.

  1. 40 wattů na kubu poskytnout 40 * 4 * 5 * 3 = 2400 wattů.
  2. Vzhledem k tomu, že místnost je úhlová, použijeme faktor 1,2. 2400 * 1,2 = 2880.
  3. Pár oken zhorší situaci. 2880+ (2 x 100) = 3080 wattů.
  4. Klimatická zóna provede vlastní úpravy. 3080 * 1,6 = 4928 wattů.

Nuance: pokud má byt pokoj bez topných zařízení, jejich objem by měl být při výpočtu zohledněn. Takže pokud do našeho pokoje přiléhá chodba o rozměrech 4 * 1 * 3 metry, musí být tepelná energie vypočtena pro (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 vytápěné místnosti.

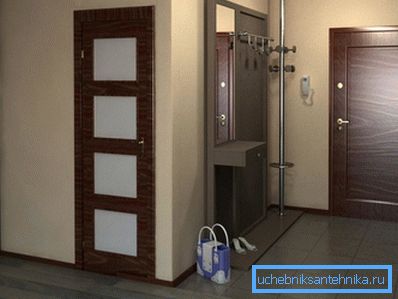

Hala na fotce postrádá ohřívací zařízení a je vyhřívaná u místností.

Pro nestandardní oteplování

Je-li kvalita izolace mnohem lepší nebo horší než doporučená SNiP, použije se pro určení potřeby tepla vzorec Q = V * Dt * K / 860, ve kterém:

  • Q - silný výkon v kilowattech.
  • V je objem místnosti v kubických metrech.
  • Dt je maximální teplotní rozdíl mezi vnitřním a venkovním vzduchem.
  • K - koeficient izolace. Jeho hodnota lze odhadnout přibližně, přičemž se řídí následující tabulkou:
Popis uzavřených konstrukcí Koeficient
Tloušťka stěny 12 cm v jednom závitu 3 - 4
Cihlová zeď o tloušťce 25 cm, dřevěné okenní rámy 2 - 2.9
Cihlový dům v jedné a polovině cihel (38 cm), jednokomorové dvojité sklo 1 - 1.9
Izolace z minerální bavlny nebo pěny, dvojkomorová okna s úsporným sklem 0,6 - 0,9

Parametr Dt se obvykle používá jako rozdíl mezi hodnotami vnitřní teploty doporučenými SNiP a průměrnou minimem nejchladnějšího měsíce v posledních několika letech. Zaměření na absolutní minimum bude nějakou hrubou silou: když řekněme, na Krymu je -25, pak jen jednou za pár let po dobu jednoho nebo dvou dnů.

Počítáme tepelný výkon téže místnosti v Komsomolsku-na-Amur, přičemž specifikujeme, že okna v něm jsou vybavena dvojitými okny a tloušťka cihelných zdí je 60 centimetrů.

Okno otevření umožňuje odhadnout tloušťku stěn v domcích stalinistické stavby.
  1. Objem místnosti je 4 * 5 * 3 = 60 m3.
  2. Minimální pokojová teplota pro rohovou místnost v této klimatické zóně stanovená SNiP je +22 C.
  3. Průměrné minimum v lednu je -30,8 ° C.
  4. Vezmeme si koeficient tepelné izolace rovný 0,8.

Výpočet topných zařízení pro náš pokoj bude vypadat jako Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Je snadné vidět, že šíření s prvním výsledkem je poměrně velké.

Zařízení

Pokyny pro výběr ohřevu desky, trubicového chladiče nebo konvektoru jsou velmi jednoduché: stačí prozkoumat dokumentaci k zařízení. Výrobci vždy udávají tepelný výkon pro standardní teplotu delta mezi chladicí kapalinou a vzduchem o 70 stupních.

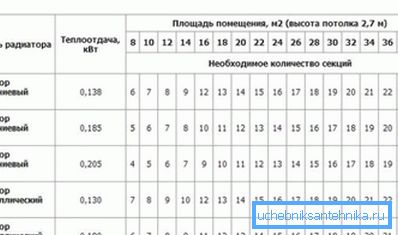

Výrobci se snaží při výběru pomoci potenciálnímu kupujícímu.

Mějte prosím na paměti, že snížení teploty na delta (např. Při + 20 ° C v místnosti a při teplotě +55 ° C) bude nutně znamenat dvojnásobný pokles výkonu.

V doprovodných dokumentech a na webových stránkách výrobce můžete zpravidla najít hodnoty průtoku tepla pro jednotlivé části sekčního radiátoru.

Při absenci dokumentace se můžete zaměřit na následující průměrné hodnoty:

  • Litinová část - 160 W.
  • Bimetalická část - 180 W.
  • Hliníkový profil - 200 W.

Takže pro získání tepelné energie 2940 wattů je 2940/180 = 17 dostačující (zaoblené) bimetalické řezy.

Užitečné: radiátory této délky musí být připojeny diagonálně nebo zdola dolů. V opačném případě bude celá chladicí kapalina cirkulovat pouze přes první části.

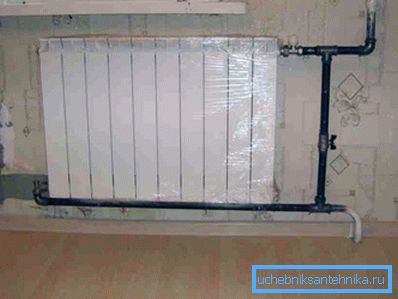

Diagonální připojení zaručuje oteplování všech částí.

Zvláštní případ

Nízká cena činí velmi atraktivní použití registru ocelových trubek. Domácí návrhy však obvykle postrádají technickou dokumentaci.

Jak v tomto případě provádět výpočet?

  1. Tepelný výkon jedné horizontální trubky ve wattech se vypočítá jako Q = 3,1415 * Dν * L * 11,63 * Dt. V něm je DN vnější průměr trubky (v metrech); L je jeho délka v metrech, Dt je delta teplot mezi vzduchem a chladící kapalinou.
  2. Tepelný výkon ostatních úseků registru umístěných nad touto trubkou se vypočítá stejným způsobem, ale s použitím dodatečného faktoru 0,9.

Takže s vnějším průměrem 208 mm, délkou 3 metry a teplotou delta 70 ° C bude výkon registru dvou sekcí (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0,9 = 1596 + 1436 = 3032 wattů.

Dvojdílný topný registr.

Závěr

Opět: ukázali jsme nejjednodušší schémata přibližných výpočtů, které jsou nevhodné pro profesionální použití, ale poskytují spíše přesné výsledky. Jako vždy přidané video nabídne čtečce další materiály. Úspěchy!
