Výpočet topných radiátorů soukromého domu: jaké jsou baterie

Ohřev a vytápění vlastního domu má vždy jednu z primárních hodnot v životě člověka, zejména pokud žije v chladných oblastech, a proto můžete kalkulačku vypočítat pro výpočet radiátorů soukromého domu nebo si sami provádět takové výpočty, které budou přesnější.

Nebude však stačit vypočítat, kolik sekcí potřebujete pro konkrétní místnost, budete se muset také postarat o maximální přenos tepla zařízení, který je spojen s jejich připojením a typem okruhu, stejně jako se správným umístěním zařízení, což je také důležité pro vytváření mikroklímy.

Vnitřní okruh chladiče

Samozřejmě, existuje mnoho požadavků, ale nejsou to tak komplikované, jak se to může zdát na první pohled, což vám teď řekneme a my také ukážeme v tématu videa v tomto článku.

Jak vypočítat výkon chladiče

Existují poměrně složité výpočty, které se používají při návrhu obytných a veřejných budov, které berou v úvahu spoustu různých nuancí, které mohou být známy pouze návrhářům.

Nabízíme vám jednodušší způsob výpočtu, ve kterém jsou možné malé chyby, nicméně tato metoda funguje a nikomu neuspěla.

Co jsou to radiátory

Bimetalové radiátory
  • Bimetalické topné radiátory dnes je možné volat nejžádanější nejen autonomní, ale i centralizované systémy - navzdory skutečnosti, že jejich cena je vyšší než cena za litinu, nájemci je instalují namísto litiny do svých bytů v soukromí. Taková popularita není marná - zařízení je vyrobeno ze dvou kovů - z vnitřní strany je ocel, která dokáže odolat téměř jakémukoli tlaku v topném okruhu, a to i ve vícepodlažních budovách a na vrcholu je hliník, který má velmi vysokou tepelnou vodivost. Zásadně jsou tyto baterie typu průřezu a velikost jednoho zařízení bude záviset na výkonu potřebném pro ohřev určité místnosti.
Výrobce Označení Vzdálenost mezi osami Parametry W / W / H (mm) Maximální pracovní tlak (bar) Tepelně výkonná část (W) Objem sekce (l) Hmotnost (kg) Max ? C Záruční doba
Globální STYLE 350 350 425/80/80 35 125 0,16 1,56 110 10
STYLE 500 500 575/80/80 35 168 0,2 1,97 110 10
STYLE PLUS 350 350 425/80/95 35 140 0,17 1.5 110 10
STYLE PLUS 500 500 575/80/95 35 185 0,19 1,94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0,22 1.22 120 10
TENRAD 500 500 550/80/77 24 161 0,15 1,45 120 10
Altermo ALTERMO LRB 500 575/82/80 18 169 0,15 2.5 130 5
ALTERMO RIO 500 570/82/60 18 166 0,15 2.0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0,26 1,55 120 5
GRANDINI 500 500 530/80/80 16 167 0,38 1,85 120 5

Tabulka parametrů u některých výrobců na bimetalových radiátorech

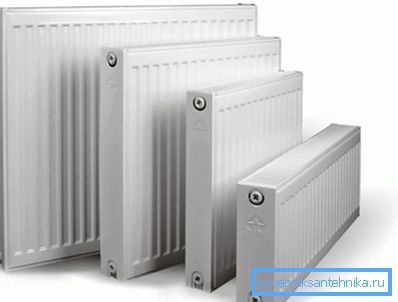

Ocelové panelové radiátory
  • Největší rozpočet lze označit jako ocelové panelové ohřívače., kde dochází k velmi vysokému přenosu tepla, který je získán díky vzdálenosti mezi osami a deskami ve tvaru písmene U umístěnými na trubkách, kde cirkuluje chladicí kapalina. Mohou to být vždy jedna, dvě nebo tři, z nichž přirozeně se síla přístroje zvyšuje se stejným množstvím vody, která v něm cirkuluje.
  • Takové struktury jsou dostatečně silné a odolávají vysokému tlaku, ale jejich hlavní problém spočívá v jejich náchylnosti k korozi. a to je pravděpodobně hlavní důvod, proč instrukce nedoporučuje používat je v centralizovaném vytápění - během klesání vody kyslík vstupuje do nádrže, což způsobuje reakci a zařízení bude rezavé. Také ocelové radiátory se používají jako ohřívače ručníků, ale jako baterie jsou vyráběny pouze na individuální objednávku, protože zde je potřeba pozinkovaná nebo nerezová ocel, což je velmi nákladné.

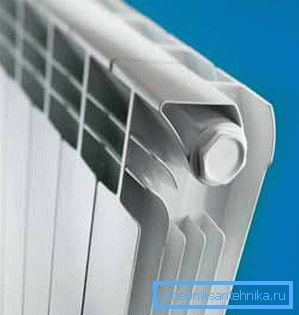

Sekční hliníkový chladič
  • Hliníkové radiátory mají největší rozptyl tepla., které mohou být vyrobeny, jak průřezové, tak panelové, a jsou vyráběny buď vstřikováním, nebo vytlačováním (druhá metoda je poněkud levnější, ale zde je slabým místem lepený nebo svařovaný spoj). Samozřejmě, že topná zařízení vyrobená z takového kovu jsou velmi drahá, ale jak víte, platí za kvalitu a navíc spoustu peněz, ale mohou být použity pouze pro autonomní systémy. Faktem je, že chladicí kapalina, která cirkuluje v takových zařízeních, by měla být nemrznoucí směs se speciálními přísadami, která odolávají korozi a škálování a to je možné pouze v autonomních obvodech.

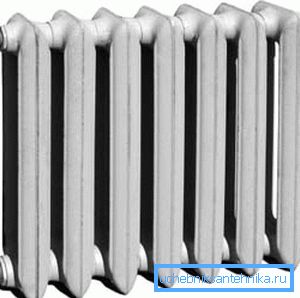

Litinový radiátor
  • A samozřejmě je to bolestně známé všechny litinové baterie., jako na výše uvedené fotografii, které jsou namontovány v převážnou většině bytů ve vícepodlažních budovách a do dnešních dnů jsou instalovány v novostavbách a usadily se velmi dobře. Mezi hlavní nevýhody těchto zařízení patří velká kapacita sekcí (potřebujete ohřívat hodně vody) a silné stěny, které se dlouhou dobu ohřívají, ale také se dlouhou dobu ochlazují. Centrální vytápěcí systémy se však s takovými nedostatky vyrovnají - objem v nich má jen malý vliv na obecné zázemí, ale pomalé chlazení je velmi výhodné, jelikož je spojeno s periodickými oběhovými cykly - když systém nefunguje, teplo je uloženo (u autonomních obvodů budou tyto radiátory nákladné) .

Vypočtěte výkon

Poznámka: Je třeba poznamenat, že nejúčinnější místo pro umístění radiátoru je pod oknem. Teplý vzduch ze zařízení, který stoupá, vytváří překážku studeným proudům, které se pohybují od skla.

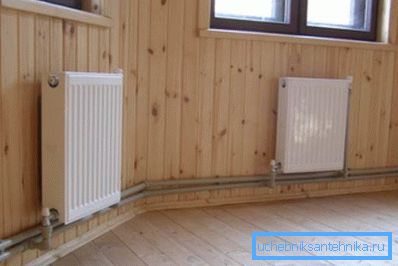

Nejúčinnější místo pro umístění radiátoru je pod oknem.

Jak již bylo řečeno, nebudeme se muset zabývat složitými výpočty, protože je možné vypočítat topné těleso pro soukromý dům jednodušším způsobem, a i když to není zcela přesné, je to však efektivní a většina instalatérů to dělá právě bez toho, aby spustil systém do provozu žádné stížnosti.

Existují však dva způsoby výpočtu - pokud jde o plochu a objem místnosti - první možnost je možná pouze tehdy, pokud výška stropu nepřesáhne 270 cm, ale pokud se tato hodnota ukáže být více, pak v takových případech je výkon vypočítán z normy na metr krychlový.

Dávejte pozor! V případě Moskvy a Moskevské oblasti na čtvereční metr prostoru je zapotřebí 100 wattů tepelné energie a pokud je vypočteno podle objemu, je třeba 41 wattů na m 3.

Sekce mohou být odstraněny nebo přidány

Naučme se, jak vypočítat počet radiátorů v soukromém domě podle plochy (stropy nepřesahující 270 cm) a pro tento účel použijeme vzorec K počet úseků = S * 100 / P, kde S je velikost naší místnosti a P je tepelný výkon jedné části. Například, vezmeme si malou místnost 34m, což znamená, že máme S = 12m2, a pro jednotku vezmeme sekci Grandini 130W radiátoru.

V tomto případě, pokud máme takové údaje, pak je nahradíme do vzorce, pak K počet sekcí = S * 100 / P = 12 * 100/130 = 9.23. Obecně platí, že zaokrouhlení se děje velkým způsobem, což znamená, že v místnosti o rozloze 12m2 potřebujete radiátor z 10 oddílů, pokud je to Grandini 350 (u jiných zařízení viz hodnota výkonu v tabulce).

Pro tyto případy, pokud má strop například 3m, je vhodný jiný vzorec - V * 41 / P a vezmeme prostor se stejnou plochou, pak K počet sekcí = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 nebo 12 úseků podobného chladiče.

Závěr

Je třeba poznamenat, že pro všechny radiátory můžete provádět výpočty s vlastními rukama a kov zde nezáleží - výkon sekce nebo panelu je v každém případě indikován výrobcem. Pouze panelové zařízení, které je třeba počítat ne v řezech, ale v kusech, s použitím podobných vzorců, kde P bude rovno síle jednoho panelového ohřívače.
