Výpočet topných radiátorů podle plochy a objemu místnosti

Výpočet topných radiátorů při výstavbě soukromého domu nebo hlavní opravy městského bytu je postup povinný. V tomto případě nehraje velkou roli, kterou používají ohřívače. Litina, ocel, hliník nebo bimetal, všechny tyto jednotky mají vlastní konstrukční kapacitu, na které jsou založeny ve výpočtech. Kalkulačka pro výpočet radiátorů je skvělá věc, ale co když to není? Na tuto otázku se budeme snažit.

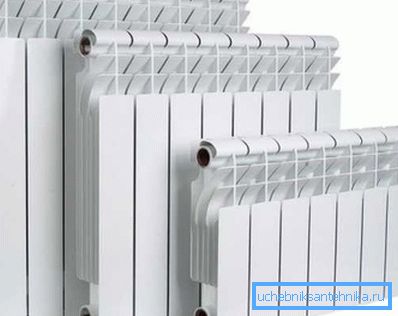

Fotografie moderních radiátorů.

Důležité: Provádějte takové výpočty, konstruktéři používají více než tucet různých druhů předpisů a definic. Základním předpisem je SNiP 41-01-2003. Je na něm, že kontrolní orgány spoléhají na proces přijímání objektu.

Standardy.

Jak získat orientační údaje

Není vždy nutné přesně vypočítat počet radiátorů. Pokud provedete rozsáhlou opravu v městském bytě, budete mít dostatek orientačních údajů, které lze získat za pár minut na základě standardních průměrů.

Vypočtěte velikost baterie v prostoru místnosti

Tato metoda je považována za nejjednodušší a nejvhodnější pro majitele bytů ve standardních městských výškách. Ve výškových budovách je v zásadě nerealistické výrazné ovlivnění většiny parametrů místnosti, což je důvod, proč často nemá smysl proniknout do divočiny složitých tepelných výpočtů.

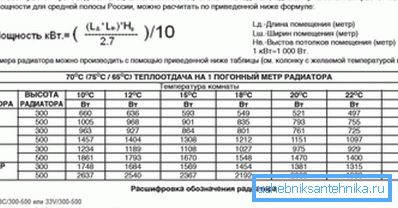

Přibližná možnost výpočtu.

Podle schválené SNiP, aby se ohříval 1m? byt obyvatelé centrální části naší velké země potřebují 100 wattů. Tato hodnota je považována za průměr pro byty se standardní izolací a stropy ne vyšší než 3 m. Za stejných podmínek na severu bude zapotřebí 150-200 W. V jižních oblastech jsou zpravidla orientovány na 60 wattů.

Pokyny pro libovolnou baterii obsahují údaje o výkonu. Musíte pouze vynásobit čtverec místnosti o 100 W a rozdělit na jmenovitý výkon jedné části zvoleného radiátoru.

Přibližné tolerance.

Důležité: Podle schválených pravidel dokumentace baterie indikuje výkon, který sekce vydá při teplotě chladicí kapaliny 70 ° C. Pokud je teplota v systému nižší, tepelný výkon bude proporcionálně klesat a bude třeba instalovat více sekcí. V tomto případě je vhodné použít kalkulátor pro výpočet počtu radiátorů, kde můžete nastavit aktuální teplotu.

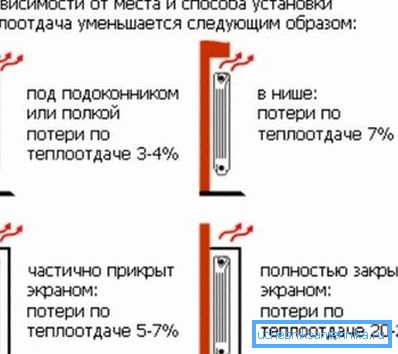

Ztráta tepla v závislosti na umístění baterie.

Jak již bylo řečeno, tento způsob výpočtu je přibližný, detaily jako přítomnost balkonu, počet a velikost oken v místnosti, jakož i řada dalších změn nejsou jasně vzaty v úvahu. Za účelem kompenzace všech těchto typů tepelných ztrát je obvyklé zvýšit konečnou hodnotu o 20%. Pokud je výpočet proveden pro kuchyň, pak můžete nechat vše tak, jak to je, aniž by se zohlednily tepelné ztráty. Vzhledem k tomu, že kuchyně má další zdroje tepla.

Závislost počtu sekcí na objemu místnosti

Tuto metodu upřednostňují majitelé bytových jednotek s vysokými stropy. Hodí se také dobře, když potřebujete vypočítat velikost baterie v soukromé chatě nebo místnosti s dvěma nebo více úrovněmi.

Výpočet požadovaného počtu radiátorů je založen na objemu místnosti. To znamená, že nejprve musíte počítat počet kubických metrů, vynásobit délku, šířku a výšku.

Vzorec přibližný výpočet.

Stejně jako v prvním případě jsou podmíněné údaje brány jako základ. To je věřil, že pro centrum Ruska pro vytápění 1m? v panelovém domě se standardním teplem potřebujete 41 wattů energie. U cihelných stěn o tloušťce 2 nebo více cihel, stejně jako u soukromých domů se zvýšenou izolací potřebujeme 34 wattů. Pokud znáte objem místnosti a sílu 1 sekce, lze snadno vypočítat počet sekcí.

Například, objem kuchyně v cihlovém domě staré budovy o tři až čtyři metry s výškou stropu 4 metrů bude 48 metrů? (3x4x4 = 48). Podle toho je pro jeho vytápění nutné 1,632 KW (48x34 = 1,632). Průměrná výkonová část známého litinového akumulátoru MS-140 je 160 wattů. Nyní 1,632 kW, rozdělíte o 160 W a dostanete 10,2 sekcí.

Rozvržení horizontální části.

Vzhledem k tomu, že jsme uvažovali o kuchyni, můžete ji zaokrouhlit dolů. U ostatních pokojů je obvyklé zaokrouhlit. Navíc k vyrovnání všech druhů tepelných ztrát v běžných místnostech se konečná hodnota zvýší o 20%.

Tip: Aby nedocházelo k obtěžování při přibližném výpočtu počtu baterií v typických budovách, byl vytvořen stůl pro výpočet radiátorů. Jedná se o pohodlné zařízení, které často používají konzultanti obchodů s hardwarem.

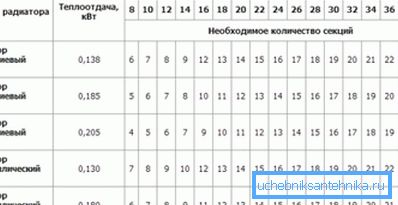

Stůl pro hliníkové a bimetalové profily.

Přesné výpočty

Přesný výpočet topných radiátorů se zpravidla provádí během výstavby soukromého domu nebo při generální opravě moderních bytů s volným uspořádáním. Cena vysoce kvalitních bimetalických, ocelových nebo litinových radiátorů je poměrně vysoká, takže každá další část má významný dopad na rozpočet.

Přesné výpočty vlastních rukou není tak obtížné, jak se může zdát. Princip výpočtu sám o sobě není příliš odlišný od předchozích možností, základní vzorec je poměrně jednoduchý. Celý problém spočívá v kompetentním výběru řady faktorů, z nichž každý odpovídá za specifické vlastnosti a vlastnosti budovy.

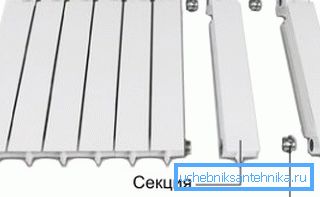

Princip spojovacích úseků.

CT = NxSxK1хК2хК3хК4хК5хК6хК7

  • V tomto případě (CT) to je požadované množství tepla potřebné k udržení komfortní teploty v místnosti kolem 20 ° C;
  • (N) je konstantní hodnota a charakterizuje tabulkové množství tepla na čtvereční metr. Je to stejná hodnota, jakou jsme použili při přibližném výpočtu založeném na kvadraturní hodnotě. 100 W pro centrum Ruska, 150-200 W pro sever a 60 W pro jih;
  • (S) v našem vzorci je to plocha prostorů, pro které je vypočítáno topení;

Dále přichází řada koeficientů zvyšování a snižování, které jsou skutečně zodpovědné za hlavní charakteristiky budovy.

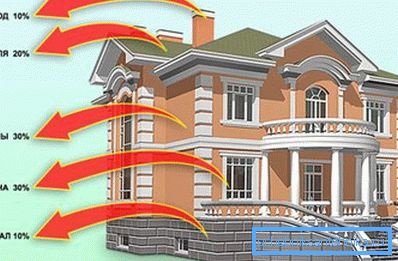

Průměrná ztráta tepla v domě.
  • K1 je zodpovědný za úroveň a kvalitu zasklení budovy:
  • Staré dřevěné rámy se dvěma tabulemi budou mít faktor 1,27;
  • Moderní plast s dvojitým zasklením podmíněně jako jednotka;
  • Zesílené trojité skleněné rámy se počítají jako 0,85;
  • K2 je zodpovědný za kvalitu izolace vnějších stěn:
    • Staré železobetonové panely obložené dlaždicemi mají koeficient 1,27;
    • Umístění do dvou cihel nebo panelů s přídavnou vnější izolací je považováno za jednotku;
    • Moderní stavební materiály, jako je pěnový a plynový beton, stejně jako obvodová izolace s minerální vlnou nebo pěnou mají hodnotu 0,85.

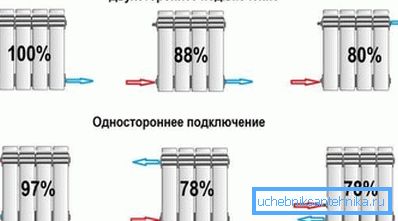

    • Ztráta tepla v závislosti na typu připojení baterie.
      • K3 je zodpovědný za nejchladnější týden v roce, přesněji za průměrnou teplotu za 7 dní na vrcholu zimních mrazů. Zde začínáme od -10? С.

      Dále se při každém poklesu teploty o -5 ° C přidá 0,2 k koeficientu:

      • Takže při -10? S hodnotou 0,7 je přijata;
      • Při teplotě -15 ° C je hodnota 0,9;
      • V hodnotě -20? S hodnotou 1,1;
      • Při hodnotě -25? S hodnotou 1,3;
      • Při -30 ° C je přijata hodnota 1,5 a tak dále;
      • K4 charakterizuje procentní poměr rozměrů podlahy k ploše zasklení oken.

      Zde je také určitá pravidelnost s nárůstem plochy o 10%, koeficient se zvyšuje o 0,1:

      • Pro 10% je hodnota 0,8;
      • Pro 20% je hodnota 0,9;
      • Pro 30% je hodnota 1;
      • Pro 40% je hodnota 1,1;
      • Pro 50% je hodnota 1,2 a tak dále;

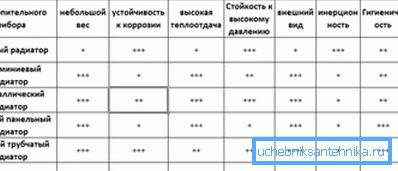

      Srovnání radiátorů.
      • K5 charakterizuje místnost umístěnou na příštím horním patře:
      • Zde je obyčejné, aby se jednalo jako o jednotku;
      • U teplého podkroví bude tato hodnota 0,9;
      • Je-li bytový byt umístěn výše, koeficient se rovná 0,8;
    • K6 je zodpovědný za počet stěn přímo směřujících k ulici:
      • Pro jednu stěnu se rovná 1,1;
      • Pro 2 stěny bude 1,2;
      • Pro 3 stěny se rovná 1,3;
      • Pokud jsou všechny stěny obráceny k ulice, je koeficient 1,4;
      • K7 je zodpovědný za výšku stropu.
      • Zde se krok posunuje nahoru, za každých půl metru se hodnota zvyšuje o 0,05:

        • Výška stropu 2,5 m je považována za referenci a je považována za jednotku;
        • Strop tří metrů bude mít poměr 1,05;
        • Tři a půl metrů 1.1 atd.

        Když jste se rozhodli pro koeficienty, provedli výpočet a nakonec získali množství tepla, bude muset být, stejně jako v předchozích případech, rozděleno tepelnou kapacitou 1 sekce.

        Moderní ocelové chladiče.

        Video v tomto článku ukazuje příklady výpočtů.

        Závěr

        Samozřejmě, výpočet topných radiátorů pomocí programu kalkulačky je neporovnatelně pohodlnější a rychlejší. Ale jak vidíte, i při absenci takového asistenta je zcela realistické provést přesný výpočet vlastních rukou.

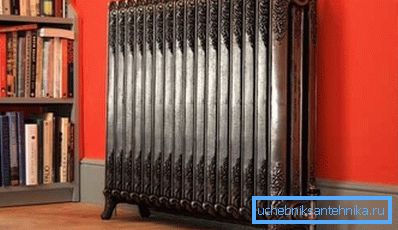

        Venkovní litinový radiátor.
