Tento článek je o tom, kolik čtverců je určena pro jednu sekci chladiče. Zjistíme, jak vypočítat počet úseků se známou plochou místnosti a zjistit, jaké další faktory ovlivňují poptávku po teple z domu nebo bytu.

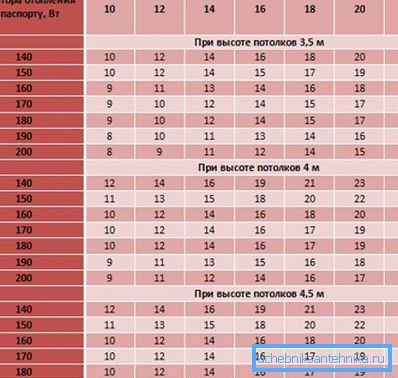

Tabulka výkonu v závislosti na ploše.

Jednoduchý výpočet plochy

Možnost 1

Při prvním přiblížení lze vypočítat počet radiátorů na čtvereční metr pomocí nejjednodušší schématu: jedna část ohřeje 2 m2 obytného prostoru. Proto v místnosti o rozloze 20 m2 je v deseti sekcích dostatek baterie.

Návod je velmi jednoduchý, cenově dostupný a poskytuje velmi nepřesné výsledky. Důvody?

Prosím,

  • Podle sovětského SNiP pro mírné klimatické pásmo by se výkon chladiče na čtvereční metr měl rovnat 100 wattem. Dovolte mi se zeptat, drahý čtenář: pro kterou část Ruska je charakteristické klimatické klima? Jasně ne pro všechny, že?

Odkaz: spotřeba tepla skrze uzavírací konstrukce se stejnou strukturou izolace je úměrná teplotnímu rozdílu s ulicí. Při teplotě +20 v místnosti se potřeba tepla pro venkovní teplotu na 0 a -40 přesně třikrát liší.

  • Uvedená schéma výpočtu znamená, že část chladiče poskytuje 200 W tepla. Mezitím je tento přenos tepla typický pouze pro hliníkové a bimetalové radiátory při teplotě chladicí kapaliny 90 stupňů. Souhlasíte s tím, kolik čtverců se v ideálních podmínkách zahřívá jedna část hliníkových radiátorů, bude docela hezké, aby se rozšířila na všechny typy topných zařízení.

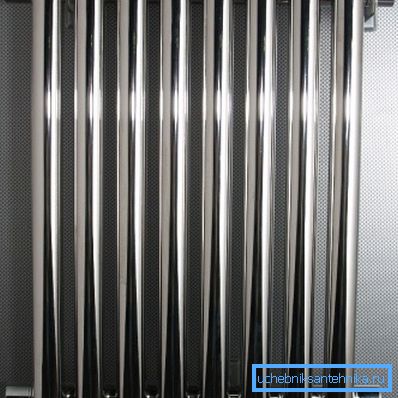

Částečný ocelový radiátor ztrácí na hliník, pokud jde o přenos tepla o polovinu.

Možnost 2

Získáme přesnější výsledek, pokud rozdělíme výpočty na dva kroky:

  1. Nejprve vypočítáme potřebu tepla v místnosti s ohledem na klimatickou zónu;
  2. Poté nalezneme požadovaný počet sekcí topných zařízení, přičemž vezmeme v úvahu jejich skutečný přenos tepla.

Potřeba tepla na metr čtvereční pro různé klimatické zóny je následující:

Region Potřeba tepla, W / m2
Krasnodar 70
Moskevská oblast 120
Novosibirsk region 150
Khabarovsk region 160
Chukotka, Yakutia 200

Avšak průměrné hodnoty přenosu tepla z různých topných zařízení na teplotu chladicí kapaliny jsou +90 a pokojová teplota je +20:

Typ chladiče Tok tepla, watt / sekce
Hliník 200
Bimetalické 180
Litina 160
Ocel 120

Pro vyjasnění: výpočet ocelových topných radiátorů nad kvadraturou místnosti s jmenovitým jmenovitým výkonem poskytne poněkud přesný výsledek pouze u trubkových průřezových zařízení. V případě panelových radiátorů a topných konvektorů se můžete spolehnout pouze na své charakteristiky pasu.

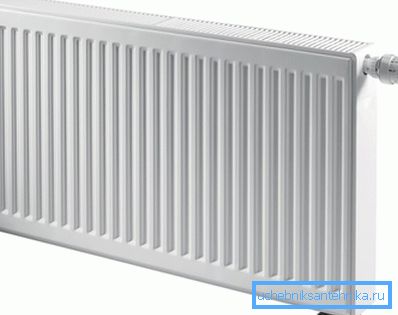

Při posuzování síly panelového radiátoru se bude muset spoléhat na technickou dokumentaci.

Projděte si například vaše vlastní výpočty pro ocelové radiátory na metr čtvereční a pro celý podlahový prostor pro 20metrový pokoj v Jakutsku.

  • Jedna část trubicové baterie je schopna topení 120/200 = 0,6 m2.
  • Celková spotřeba tepla v místnosti bude 20 * 200 = 4000 W, což odpovídá 4000/120 = 33 (se zaokrouhlováním).

Výpočet podle objemu

V některých případech je otázka, kolik radiátorových sekcí na čtvereční metr jsou potřebné pro vytápění, zcela bezvýznamné.

Kdy přesně

  1. S nestandardní výškou stropu. Vytápění ohřeje celý objem obydlí; Souhlasíte s tím, že tento objem se bude výrazně lišit o výšce stropu 2,5 a 4,5 metrů.

    Čím vyšší je strop, tím vyšší jsou náklady na vytápění.

  2. S kvalitou izolace, která se výrazně liší od doporučené domácími stavebními předpisy. Hodnota 100 wattů / m2 byla relevantní pro typické projekty domů sovětské éry; moderní, energeticky úsporné budovy, a to i se standardní výškou stropu, nevyžadují více než 60 W / m2.

Možnost 1

První výpočetní schéma je vhodné pro místnosti s nestandardními výškami stropů a standardní izolací.

  • 40 kW tepelného výkonu se odebírá na krychlový metr objemu místnosti;
  • U rohových a koncových míst v bytovém domě se používá faktor 1.2, pro extrémní podlahy, 1.3 pro rodinné domy, 1.5;
  • Okno přidává 100 W na tepelné ztráty, dveře vedoucí do ulice - 200;

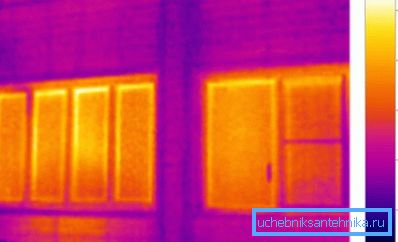

Teplotní snímač umožňuje odhadnout ztráty tepla okny.
  • Je zaveden regionální koeficient (0,7 - 2,0 v závislosti na klimatické zóně).

Pohodlně vypočítáme potřebu tepla v našem pokoji v Jakutsku, přičemž specifikujeme, že výška stropu je 3,2 metru, místnost se nachází v prvním patře a má dvě okna.

  1. Objem o rozloze 20 m2 bude 20 * 3,2 = 64 m3.
  2. Vynásobte hlasitost na základně 40 wattů / m3: 64 * 40 = 2560.
  3. První patro zvyšuje tepelné ztráty stropem: 2560 * 1,3 = 3328.
  4. Dvě okna přidávají na tuto hodnotu 200 wattů. 3328 + 200 = 3528.
  5. Klima Yakutsk (průměrná lednová teplota je -38 ° C) nutí použít maximální hodnotu regionálního koeficientu: 3528 * 2 = 7056.

Zaznamenáváme tuto sílu v počtu článků hliníkových baterií, dojde k nepatrné panice: pro vytápění potřebujete 35 sekcí! A je to v dokonalých podmínkách.

Možnost 2

V praxi, pokud je tepelná energie vypočtena kvadraturou, budou topné radiátory příliš velké pro prostor místnosti. Faktem je, že vysoká cena energie činí stavebníky zlepšení kvality tepelné izolace budov.

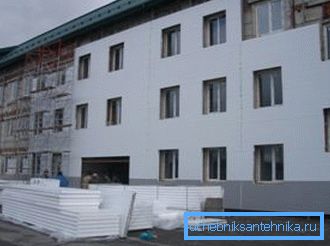

Ohřev fasád může snížit tepelné ztráty o polovinu.

Pro místnosti s libovolnou výškou stropu a nestandardní izolací se používá následující vzorec pro výpočet tepelného výkonu:

Q = V * Dt * k / 860.

V tom:

  • Q - výkon v kilowattech;
  • V - objem v kubických metrech;
  • Dt je vypočtený teplotní rozdíl s ulicí (delta mezi sanitárním standardem teploty v místnosti a průměrným minimem zimy);
  • k je koeficient stupně zahřívání.

Hodnoty k se považují za stejné:

  • Pro budovy s trojitým úsporným zasklením a vnější pěnou nebo minerální vlnou - 0,6-0,9;
  • Pro cihlový dům o tloušťce stěny 500 mm a dvojité zasklení - 1-1,9;
  • U cihelných budov o tloušťce stěny 250 mm a oken s jednoduchým zasklením - 2-2,9;
  • Pro neizolované budovy - 3-4.

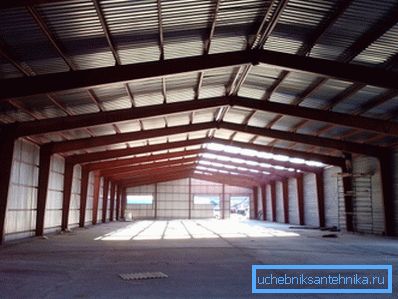

Příklad výstavby druhé kategorie by mohl sloužit jako studený sklad na fotografii.

Pro naše podmínky:

  1. Objem místnosti, kterou jsme již vypočítali, je 64 m3;
  2. Dt = 22 - (-41,5) = 63,5 ° C;
  3. Koeficient tepelné izolace pro všechny nově postavené domy postavené v podmínkách Dálného severu lze bezpečně převzít rovnou 0,6 - 0,8.
  4. Výpočet má tvar Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

Závěr

Které z výpočetních schémí se pro čtenáře jeví jako nejvhodnější pro jeho podmínky, závisí na něm. Další tematické informace lze získat zobrazením přiloženého videa v tomto článku. Úspěchy!
