Výpočet topení v chalupě: výběr, typy zařízení a výkon,

S novou výstavbou nebo hlavními opravami venkovského domu je velmi důležité otázka jeho vytápění. To závisí na pohodlí bydlení v budově během chladné sezóny. Na tomto základě je nutné provést kompetentní výpočet topného systému chaty.

V rámci této sítě odborníci chápou soubor zařízení, který sestává z:

• generátor tepla;
• potrubí;
• čerpadla;
• automatické přístroje;
• další zařízení, jejichž účelem je přenášet teplo do obývacího pokoje.

Spolehlivost a účinnost systému závisí hlavně na jeho správné instalaci, kompetentním výpočtu počtu baterií a jejich částí, síťových schématech atd.

Příslušná volba generátoru tepla

Tepelné generátory mohou pracovat na:

• plyn;
• elektřina;
• kapalné palivo;
• pevná paliva.

Dávejte pozor! Při výběru je třeba vzít v úvahu několik faktorů. Jedná se o účinnost zařízení pro přenos tepla, snadnost provozu, cenu určitého typu paliva ve vaší oblasti.

Typy zařízení

1. Takže elektrické přístroje mají vysokou účinnost. Nicméně v Rusku nejsou příliš časté kvůli vysokým cenám elektrické energie a častým přerušením její nabídky. Pravidelné poklesy napětí jsou také důležité, což vede k poškození zařízení.
2. Jednotky pro topné oleje nejsou šetrné k životnímu prostředí..

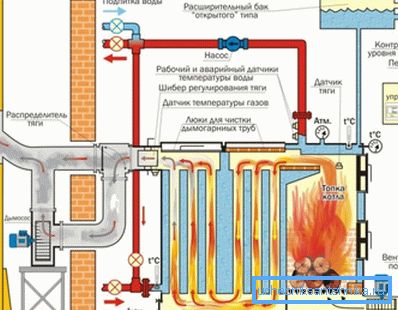

3. Analýzy tuhého paliva nemohou být díky svým konstrukčním prvkům vybaveny pohodlnou automatikou. Proto vyžadují přítomnost obsluhy, která musí pravidelně vkládat palivo do své pece (až 4krát denně). Úroveň přenosu tepla z takového zařízení je cyklická. Může se pohybovat v rozmezí 3/5 ° za den.
4. Existují dva způsoby kompenzace nevýhod kotle na tuhá paliva.. Do topného okruhu je možné integrovat tepelný akumulátor (zásobník) s kapacitou 2/10 m3. Nebo prodloužit dobu spalování paliva, čímž se zvýší návrat energie a sníží se počet pecí. To lze provést pomocí zařízení (například termobloků), které snižují dodávku kyslíku do kotle.
5. Pokud je v budově dodávána plyn, bude nejvýhodnější a nákladově výhodnější kotel s plynovým palivem. Moderní modely těchto zařízení mají vysokou úroveň bezpečnosti a účinnosti (90/95%). Díky levnému nosiči energie ušetříte až 30% finančních prostředků přidělených na dodávku paliva.

Dávejte pozor! Pokud máte možnost přidělit samostatnou místnost pro kotelnu, můžete zvolit topení s otevřeným ohněm. Takové jednotky jsou levnější. Pokud takovou možnost neexistuje, kupte si analogový přístroj s uzavřeným ohněm.

Napájení jednotky

Účinnost kotle ovlivňuje účinnost vytápění a komfort teplotního režimu v domě. Pokud nemá dostatečný výkon, bude v místnostech v pohodě. Při příliš vysokých rychlostech spotřebič spotřebuje velké množství paliva.

Při výpočtu vytápění chaty zohledněte:

• prostor místnosti (S);
• specifická kapacita jednotky na 10 m3 místnosti (Wu).

Poslední parametr je nastaven koeficientem, který se liší v závislosti na oblasti umístění lokality.

Hustota výkonu je tedy:

• pro jih Ruska - 0,7 / 0,9 kW;
• pro centrální regiony země -1,2 / 1,5 kW;
• pro sever Ruské federace - 1,5 / 2 kW.

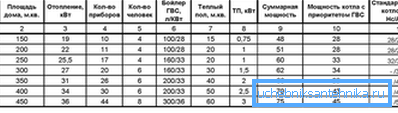

Požadovaný výkon jednotky (Wk) se vypočítá podle vzorce: Wk = S • Wu: 10.

V životních podmínkách, pro usnadnění výpočtů, se často používá průměrná hodnota specifického výkonu na jednotku. Na tomto základě je vybrán požadovaný výkon kotle ve výši 10 kilowattů na 100 m2 místnosti.

Systémový diagram

1. Rozložení topného systému závisí na ploše chaty. Jeho gravitační protějšek (přirozenou cirkulací chladicí kapaliny) není schopen efektivně ohřívat budovu s plochou větší než 100 m2. To je způsobeno malou tepelnou setrvačností sítě.

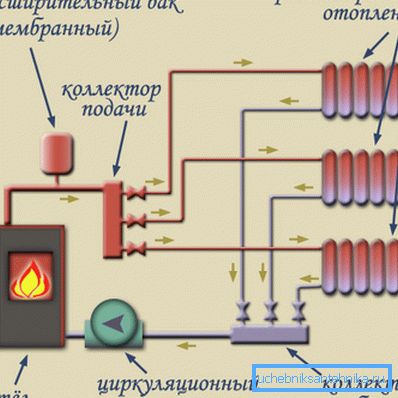

2. U hromadné chaty musíte zvolit systém s nuceným oběhem. Provádějí se pomocí čerpadel, které tlačí chladicí kapalinu a urychlují její proudění podél obrysů.
3. Aby se prodloužila životnost jednotky, může být namontována na vratnou větev potrubí přicházející z baterií do kotle. Tím ušetříte čerpadlo od působení velmi horkého chladiva.

Dávejte pozor! V zimním období jsou čerpadla provozována téměř nepřetržitě. Na tomto základě musí být zakoupené zařízení spolehlivé, odolné, tiché a má malou spotřebu energie. Mnoho moderních topných kotlů má již zabudované čerpadla.

Vlastnosti potrubí

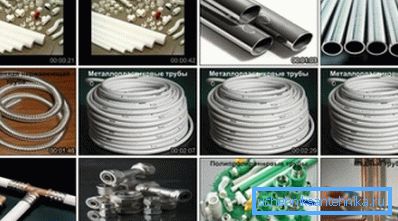

Topné potrubí je rozděleno do dvou velkých skupin, které mohou být:

• kov: černá ocel, pozinkovaná, ocel-nerezová ocel, měď;
• plast: polyetylén, polypropylen, kombinovaný (hliník + plast).

O typech trubek

Níže uvádíme některé funkce těchto produktů.

1. Černé ocelové trubky jsou rezavé. Navíc při montáži potrubí vlastním rukama je potřeba svařování.
2. Galvanizované výrobky jsou z těchto nevýhod ušetřeny. Nekorodují, můžete je připojit pomocí závitových tvarovek.
3. Pokud se rozhodnete skrýt síť ve stěnách, nejlepší možností je použít měděné trubky. Tyto systémy jsou spojeny do systému se stříbrem obsahujícím pájku s vysokoteplotním pájením.

Takové výrobky odolávají tlakům až do 200 atmosfér a teplotám chladiva až do +200 stupňů. Jejich použití zaručuje trvanlivost a spolehlivost potrubí po mnoho desetiletí. Nevýhody výrobků - vysoká cena a komplexní instalace.

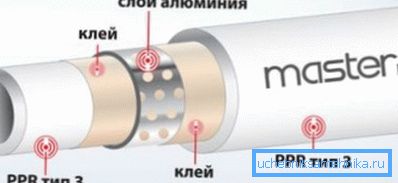

1. Nevýhody kovových výrobků postrádají jejich protějšky. Nejspolehlivější z nich jsou hliníkové trubky. Skládají se z horní a spodní vrstvy, mezi nimiž je lepená hliníková fólie.

Hlavní výhody těchto trubek:

• vysoká pevnost;
• ochrana proti difuzi kyslíku, která prodlužuje životnost sítě a chrání ji před korozí;
• malé množství hydraulického odporu;
• antistatické;
• snadná instalace;
• pomalý nárůst ložisek na vnitřních stěnách a jejich bezvýznamnost.

Potrubí kov-plast lze instalovat bez svařování pomocí závitových spojů. Tato okolnost zjednodušuje a snižuje náklady na montážní práce.

1. Neméně spolehlivé výrobky vyrobené ze síťovaného polypropylenu. Mohou odolat prodlouženému ohřevu na +100 stupňů.

Typy kabeláže

Počet potrubí potřebných pro uspořádání topného systému závisí na typu kabeláže, který si zvolíte.

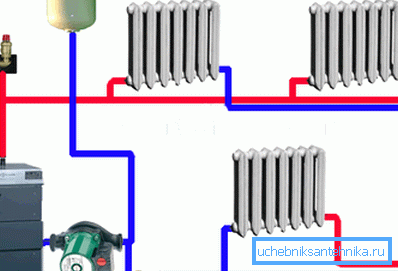

1. Dvou-trubkové schéma umožňuje efektivně ohřívat i velké místnosti. Je-li systém vybaven termostaty, bude možné nastavit teplotní podmínky ve všech místnostech zvlášť.

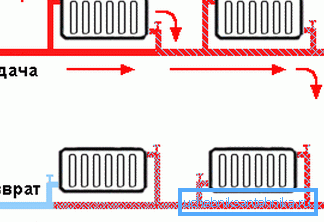

1. Hlavní výhody jednorázového topného systému jsou jednoduchost konstrukce, snadnost a nízká cena instalace.

Výpočet topných zařízení

Přenos energie z chladicí kapaliny do místností se provádí pomocí topných zařízení.

Existují takové typy:

• konvekční nebo žebrované náplasty;
• radiační zařízení, představují infračervené zářiče;
• radiační konvekční zařízení (radiátory všeho druhu).

V naší zemi, nejčastější topení zařízení - sekční radiátory.

Pokyn upozorňuje, že před instalací bude nutné vypočítat počet sekcí potřebných pro každou místnost.

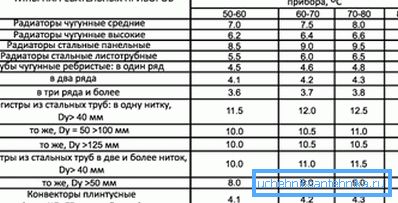

1. Pro výpočty potřebujete znát tepelnou účinnost jedné části radiátoru. Je rozděleno na 100. Existuje i další možnost - zjistit, kterou oblast lze vyhřívat v jedné části. A pak s vědomím prostoru celé místnosti je snadné provést potřebné výpočty.
2. Standard je považován za výšku místností 2,7 m.
3. Uveďme příklad. Tepelný výkon úseku je 190 W (je vždy určen výrobcem). Rozdělením této hodnoty o 100, dostaneme plochu 1,9 m2, která může být vytápěna jedním úsekem. V důsledku toho bude v místnosti o rozloze 20 m2 zapotřebí radiátor sestávající z prvků (20: 1,9) 10,52, zaokrouhlených - od 11.
4. Když má pokoj přístup na balkon nebo je konec, počet sekcí je žádoucí zvýšit o 2/3.

Závěr

Pokud chcete ve své chatě vytvořit efektivní systém vytápění, budete muset pečlivě vypočítat všechny jeho parametry. Výpočty pro domácí prostory nejsou tak složité a můžete je udělat sami. Video v našem článku vám s tím pomůže.
