Výpočet radiátorů: určete optimální výkonnost systému

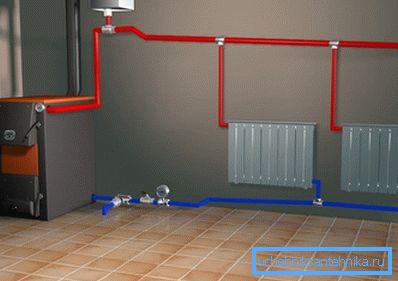

Výpočet počtu radiátorů musí být proveden ve fázi návrhu systému. Tímto způsobem budeme schopni předem zjistit, jaké množství produktů potřebujeme k nákupu a jak je lépe zajistit pro efektivnější vytápění.

Doporučení ohledně výpočtu parametrů topného okruhu, jakož i veškeré potřebné údaje k tomu, které uvádíme v našem článku.

Nominální emise tepla u různých radiátorů

Před výpočtem počtu radiátorů musíme určit, jaké druhy topných zařízení použijeme. Faktem je, že různé modely ohřívačů mají své vlastní charakteristiky přenosu tepla a proto se stejnými požadavky na výkon budeme muset zakoupit a instalovat jejich různé množství.

Informace o přenosu tepla jsou zpravidla uvedeny ve specifikaci výrobku, takže hlavním zdrojem informací budou pokyny pro konkrétní model baterie. Nicméně níže uvádíme referenční údaje, které vám umožní provést alespoň přibližný výpočet.

Dávejte pozor! Spolu s termínem "přenos tepla" v dokumentech často udává definici "výkonu" nebo "toku tepla". Tyto výrazy znamenají přibližně stejnou věc, takže můžete snadno použít údaje poskytnuté výrobcem pro výpočty.

Výkon topné baterie závisí především na materiálu, z něhož je vyrobena:

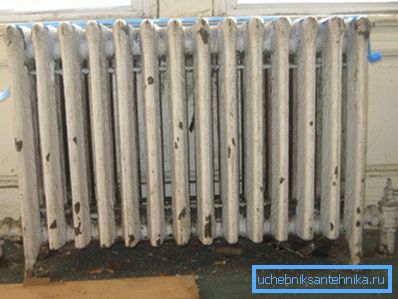

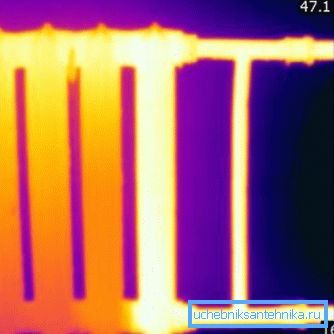

• Radiátory z litinového železa v tomto parametru jsou zřejmé zvenčí. Nominální rychlost přenosu tepla jedné části modelu MC140 je tedy asi 180 W, ale reálné údaje zřídka přesahují 60-70 W. To je způsobeno skutečností, že namísto nominálního čísla 90 ⁰C v potrubí voda zřídka ohřívá nad 80 ⁰C, takže výpočet litinových radiátorů by měl být proveden s dobrým rozpětím.

• Ocelové radiátory se vyznačují hodnotami od 170 do 190 W na sekci. Je třeba poznamenat, že tyto typy radiátorů tepelné ztráty při ohřevu samotného povrchu baterie nebudou tak velké jako u litiny. Ale při snížení teploty vody v potrubí na 70 ⁰S (ne neobvyklým) moc se velmi sníží.
• Hliníkové radiátory vykazují poměrně dobrý výkon přenosu tepla - od 200 do 220 W / řez. Pokud by to nebylo za vysokou cenu a náchylnost k korozi v kontaktu se znečištěnou vodou, mohly by být bezpečně doporučeny jako ideální řešení.

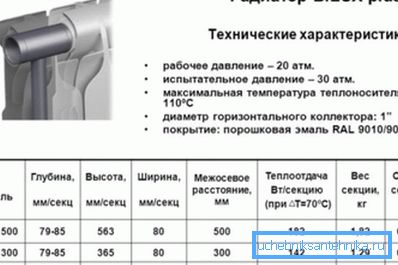

• Výpočet výkonu radiátorů sestavených pomocí bimetalové technologie (ocelové trubky s hliníkovými chladiči) je obvykle založen na hodnotách podobných hliníkovým modelům. Výkon se pohybuje v průměru od 150 do 200 W, což je dostatečné pro vysoce kvalitní vytápění.

Dávejte pozor! Někdy namísto wattů jsou vlastnosti produktu uvedeny v kaloriích za hodinu. Hodnoty překladu jsou poměrně jednoduché: 1 W = 860 cal / h.

Když zjistíte, kolik tepla vychází část radiátoru, výpočet výkonu topné baterie lze provádět bez problémů.

Určení počtu baterií

Výpočet požadovaného výkonu

Otázka, jak vypočítat topnou baterii pro konkrétní dům nebo byt spočívá na minimálním výkonu potřebném pro vytápění místnosti. Pokud je příliš mnoho baterií, budeme přeplňovat za vytápění a při nedostatku radiátorů nebudeme schopni dosáhnout pohodlné teploty. V důsledku toho musíme najít "střední půdu" vlastními rukama. To lze provést dvěma způsoby.

První způsob výpočtu je velmi jednoduchý a je založen na analýze celkové plochy místnosti:

• Pokud je v místnosti, pro kterou se provádí výpočet, jedno okno a jedna vnější stěna, pak každých 10 m² potřebuje 1 kW tepelné kapacity baterií.
• Pokud jsou dvě nebo více oken nebo dvě vnější stěny, minimální kapacita se zvýší na 1,3 kW za každých 10 metrů čtverečních.

Dávejte pozor! Všechny frakční hodnoty získané v průběhu výpočtů se zaokrouhlují nahoru. Získáme tak potřebnou rezervu, která bude velmi užitečná buď v extrémních podmínkách nebo při poklesu teploty chladicí kapaliny.

Druhá metoda je přesnější.

Výpočet se provádí podle vzorce W = S * h * 41, kde:

• W - minimální odvod tepla baterií.
• S je prostor místnosti.
• h - výška stropu.
• 41 - přepočítací koeficient ve wattech.

Výpočet částí radiátorů pro konkrétní příklad bude uveden v následující části.

Příklad výpočtu

Abychom usnadnili pochopení všech nuancí, vypočtěte si, kolik radiátorů je třeba instalovat pro vytápění podmíněné místnosti o délce 5,5 m, šířce 4 m a výšce stropu 2,75 m.

Nahraďte tyto údaje ve vzorci a dostaneme:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (jak si pamatujeme, zaokrouhlení je velká cesta).

Nyní vypočítáme počet sekcí radiátorů pro různé kovy:

• Litinové baterie: 2500/120 = 20,8. Zaokrouhlit na 21.

Dávejte pozor! Pro výpočet použijeme průměrnou hodnotu 120 W na sekci, abychom kompenzovali ztráty způsobené poklesem teploty chladicí kapaliny. Stejným způsobem poněkud podhodnocujeme jmenovité hodnoty pro ocelové a hliníkové baterie.

• Ocel: 2500/160 = 15,6. U akcií máme 16.
• Hliník a bimetal: 2500/190 = 13,1. 14 okrajů by mělo stačit.

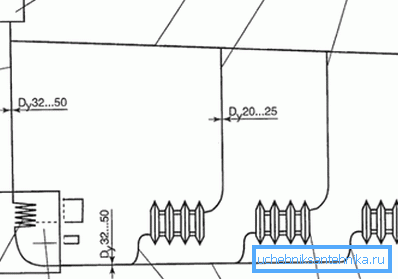

Je také třeba poznamenat, že některé modely ocelových, hliníkových a bimetalických radiátorů jsou vyráběny ve formě monobloků, tj. nikoli kolekcí jednotlivých okrajů, ale holistickou konstrukcí. V tomto případě by měl výpočet obsahovat informace o výkonu celé jednotky a vypočítat požadovaný počet těchto součástí.

Závěr

Poté, co jsme provedli výpočet topné baterie podle všech pravidel, zaručujeme, že systém, který jsme vybráni, zajistí optimální udržování optimální mikroklimatu ve vybrané místnosti. V tomto případě nebude docházet k nadměrnému teplu, což by vedlo k zbytečnému odpadu, ani k jeho nedostatku. Video připojené k článku pomůže začátečníkům lépe porozumět složitosti vznesené otázky.
