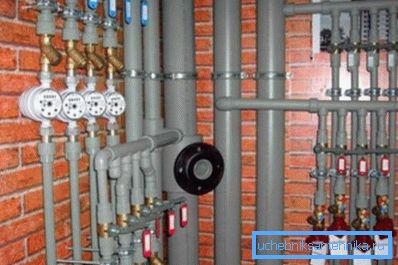

Výpočet průměru trubky pro vytápění je důležitým krokem při

Pokud jde o instalaci topného systému, poměrně často je trubka vybrána pouze na základě doporučení přátel nebo doporučení prodejců v obchodě. Výpočet průměru potrubí pro vytápění není vždy prováděn.

Při volbě náhodného rozměru existuje riziko, že topný systém bude pracovat neefektivně.

Efekt průměru na topný provoz

Pokyny pro instalaci topného systému pravděpodobně neovlivní výpočet potrubí (také zjistěte, jak vypočítat průměr potrubí pro vytápění).

Mezitím při průchodu potrubím chladicí kapalina narazí na několik druhů odporu a toto by mělo být bráno v úvahu při výběru standardní velikosti:

• stěny tření. Kvůli tomu dochází ke ztrátě části rychlosti;
• ztráta rychlosti při zatáčení. Kabeláž v bytě nelze provést bez otáček (kromě toho se otáčejí pod úhlem 90 °);

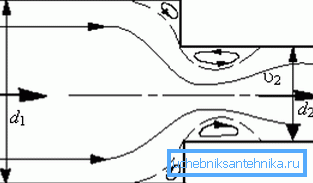

• změna průměru. Pokud se při distribuci do bytu pokoušíte použít různé velikosti, pak bude pozorována i odolnost proti průtoku v místech konjugace různých velikostí.

Dávejte pozor! Zúžení průměru topné trubky je nežádoucí. Při zapojení kolem domu potřebujete stejnou velikost. Výjimka je přípustná v případě velké délky oběhové smyčky, v takovém případě je možné zvýšit rychlost chladicí kapaliny snížením hodnoty D.

U samotného potrubí může být jeho hlavní charakteristika ovlivňující pohyb chladicí kapaliny nazývána vnitřním průměrem (D). Čím menší je, tím větší je tlak a naopak - když se zvyšuje hodnota Dw, tlak v systému klesá. To je třeba vzít v úvahu při výběru průměru trubky pro vytápění.

K tomuto jevu je spojena běžná chyba amatérských instalatérů. Jsou si jisti, že pokud vezmete větší rozměr, pak více radiátorů projde tepelným nosičem a místnost se zahřeje rychleji.

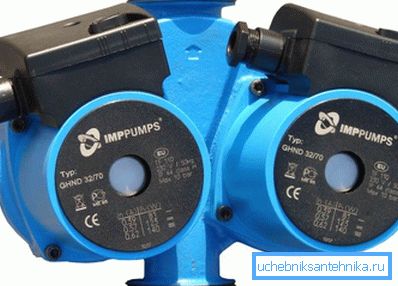

Ve skutečnosti bude účinek naopak - díky poklesu tlaku zůstanou baterie v pohodě. V tomto případě může pomoci instalace silnějšího oběhového čerpadla, ale cena takového řešení je vysoká, je mnohem jednodušší zvolit správný průměr.

Příklad výpočtu topného systému

Zpravidla se provádí zjednodušený výpočet na základě takových parametrů, jako je objem místnosti, úroveň izolace, průtok chladicí kapaliny a teplotní rozdíl ve vstupních a výstupních potrubích.

Průměr trubky pro vytápění s nuceným oběhem je určen v následujícím pořadí:

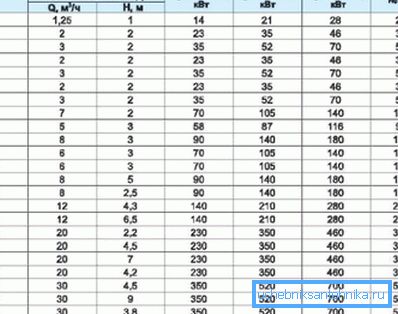

• je určeno celkové množství tepla, které musí být dodáno do místnosti (tepelný výkon, kW), můžete se také soustředit na údaje tabulky;

• dotazování rychlosti pohybu vody, určení optimální D.

Výpočet tepelného výkonu

Příkladem bude standardní pokoj s rozměry 4,8 x 5,0 x 3,0 m. Topný okruh s nucenou cirkulací je nutné vypočítat průměr topných trubek pro zapojení kolem bytu. Základní vzorec je následující:

ve vzorci se používá následující poznámka:

• V je objem místnosti. V příkladu se rovná 3,8 • 4,0 • 3,0 = 45,6 m³;
• ?t je rozdíl mezi teplotou na ulici a v místnosti. V příkladu, vzaté 53 ° C;

• K je speciální koeficient určující stupeň izolace budovy. Obecně platí, že jeho hodnota je v rozmezí 0,6 - 0,9 (používá se účinná tepelná izolace, podlaha a střecha jsou izolována, jsou instalována okna s dvojitým zasklením) na 3-4 (budovy bez tepelné izolace, např. Kabiny). V příkladu je použita střední varianta - byt má standardní tepelnou izolaci (K = 1,0 - 1,9), je přijata K = 1,1.

Celkový tepelný výkon by měl činit 45,6 • 53 • 1,1 / 860 = 3,09 kW.

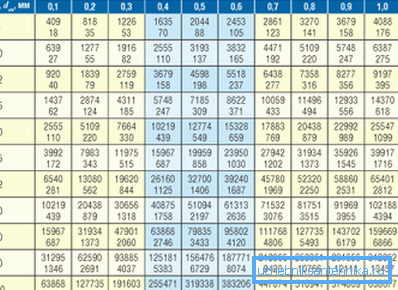

Můžete použít tabulková data.

Stanovení průměru

Průměr topných trubek je určen podle vzorce

Kde se používá notace:

• ?t - teplotní rozdíl chladicí kapaliny v napájecích a odtokových potrubích. Vzhledem k tomu, že voda je dodávána při teplotě asi 90-95 ° C a má čas vychladnout na 65-70 ° C, teplotní rozdíl se může rovnat 20 ° C;
• v - rychlost pohybu vody. Je nežádoucí překročit 1,5 m / s a ​​minimální přípustná prahová hodnota je 0,25 m / s. Doporučuje se zastavit při střední rychlosti 0,8 - 1,3 m / s.

Dávejte pozor! Nesprávná volba průměru potrubí pro vytápění může vést k poklesu rychlosti pod minimální prahovou hodnotou, což způsobí zaseknutí vzduchu. V důsledku toho bude efektivita práce nulová.

Hodnota Dνn v příkladu bude v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Pokud věnujete pozornost velikostem, například PP potrubí, je zřejmé, že takový Dvn neexistuje. V tomto případě stačí zvolit nejbližší průměr trubek propylenu pro vytápění.

V tomto příkladu si můžete zvolit PN25 s Dv 33,2 mm, což povede k mírnému zvýšení rychlosti chladicí kapaliny, avšak stále zůstane v přijatelných mezích.

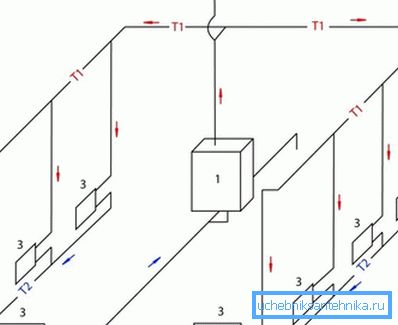

Vlastnosti topných systémů s přirozeným oběhem

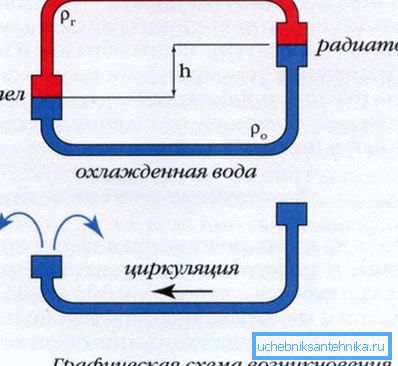

Jejich hlavní rozdíl spočívá v tom, že nepoužívají cirkulační čerpadlo k vytváření tlaku. Tekutina se po zahřátí pohybuje gravitací, vytlačuje se nahoru, pak prochází radiátory, ochlazuje a vrací se do kotle.

Ve srovnání se systémy s nuceným oběhem by měl být průměr trubek pro vytápění s přirozenou cirkulací větší. Základem výpočtu v tomto případě je, že cirkulační tlak překračuje ztráty na tření a lokální odolnosti.

Aby nedošlo k výpočtu hodnoty oběhového tlaku, jsou sestaveny speciální tabulky pro rozdílné teplotní rozdíly. Pokud je například délka potrubí od kotle k chladiči 4,0 m a teplotní rozdíl je 20 ° C (70 ° C na výstupu a 90 ° C v přívodu), pak bude cirkulační tlak 488 Pa. Na základě toho se rychlost chladicí kapaliny vybírá změnou D.

Při výpočtech s vlastními rukama je nutný i ověřovací výpočet. To znamená, že výpočty se provádějí v opačném pořadí, cílem testu je určit, zda ztráty tření a lokální odpory nepřesahují cirkulační tlak.

Shrnutí

Výpočet topného potrubí je velmi důležitým úkolem ve fázi návrhu. Informace v článku vám umožní nezávisle vypočítat topný systém tak, aby byl zajištěn příjemný mikroklima v domě (viz také článek, který trubky pro vytápění jsou lepší: analýza 4 nejčastějších možností).

Ve videu v tomto článku se výpočet potrubí provádí na přípustné rychlosti.
