Výpočet průměru topných trubek: vzorce a příklady
Jak je výpočet průměrů topných trubek známým výkonem kotle? Jak vypočítat minimální průměr pro samostatnou část obrysu? V tomto článku se musíme seznámit s formulemi použitými ve výpočtech a doprovázet známého s příklady výpočtů.
Proč to potřebujete?
A ve skutečnosti - proč je nutné vypočítat průměr topných trubek? Proč prostě neberou zjevně příliš velké trubky? Koneckonců se tím ochráníme před nadměrně pomalým oběhem v okruhu.
Bohužel, tento přístup má několik vážných nedostatků.

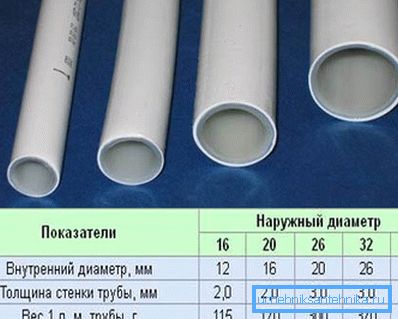

- Spotřeba materiálů a proto se cena za metr zvyšuje úměrně k čtverci průměru. Náklady nebudou penny.
Poznámka: pro udržení stejného pracovního tlaku s rostoucím průměrem potrubí je nutné zvýšit tloušťku stěny, což dále zvyšuje spotřebu materiálů.
- Stejně důležité je, že zvýšený průměr potrubí znamená zvýšení objemu chladiva. a tím i zvýšené tepelné setrvačnosti systému. Bude se ohřívat déle a ochladit déle, což není vždy žádoucí.

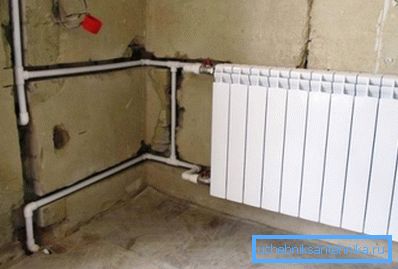

- Konečně, s otevřeným pokládání hustých topných trubek, nebudou opravdu zdobit místnost, a když jsou skryty, zvýší hloubku blesku ve stěnách nebo tloušťce stěrky na podlaze.
Vzorce
Jelikož my, drahý čtenář, nezasahujeme do získání diplomu z topenáře, nebudeme se dostat do džungle.
Zjednodušený výpočet průměru topného potrubí se provádí podle vzorce D = 354 * (0,86 * Q / Dt) / v, ve kterém:
- D je požadovaná hodnota průměru v centimetrech.
- Q - tepelné zatížení odpovídající části obvodu.
- Dt je teplotní delta mezi přívodním a vratným potrubím. V typickém autonomním systému je to asi 20 stupňů.
- v je průtok chladicí kapaliny v potrubí.
Zdá se, že potřebujeme nějaké údaje, abychom mohli pokračovat.
Pro výpočet průměru potrubí pro vytápění potřebujeme:
- Zjistěte, na jaké maximální rychlosti se může chladicí kapalina pohybovat.
- Naučte se, jak vypočítat tepelný výkon celého systému a jeho jednotlivých částí.
Rychlost chladicí kapaliny
Musí splňovat dva hraniční podmínky.

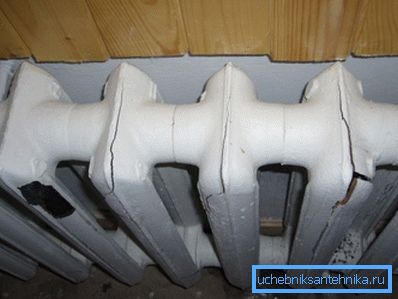

Na jedné straně by se chladicí kapalina měla otáčet v okruhu asi třikrát za hodinu. V opačném případě se výrazně zvýší delta teploty, takže topení radiátorů bude nerovnoměrné. Kromě toho, při těžké zimě, máme velmi reálnou možnost odmrazování nejchladnějších částí okruhu.
Na druhou stranu příliš vysoká rychlost generuje hydraulický hluk. Zasmát se k hluku vody v potrubí je potěšením, řekněme, pro amatéry.
Platí rozsah průtoků od 0,6 do 1,5 metru za sekundu; současně se při výpočtech obvykle používá maximální přípustná hodnota 1,5 m / s.
Tepelná energie
Zde je schéma jeho výpočtu normalizovaného tepelného odporu stěn (pro centrum země - 3,2 m2 * C / W).
- Pro soukromý dům se na základní energii použije 60 wattů na metr krychlových.
- Přidávají každému oknu 100 W a každému dveří 200 W.
- Výsledek je vynásoben regionálním koeficientem v závislosti na klimatické zóně:
Průměrná lednová teplota | Koeficient |
-40 | 2.0 |
-25 | 1.6 |
-15 | 1.4 |
-5 | 1 |
0 | 0.8 |
Takže prostor 300 m2 se třemi okny a dveřmi v Krasnodaru bude vyžadovat (300 * 60 + (3 * 100 + 200)) * 0,8 = 14,800 W tepla.
U budov, jejichž tepelný odpor stěn se výrazně liší od normalizovaného, je použita jiná zjednodušená schéma: Q = V * Dt * K / 860, kde:
- Q je požadavek na teplo v kilowattech.
- V je objem vyhřívaného prostoru v metrech krychlových.
- Dt je teplotní rozdíl mezi místností a ulicí na vrcholu chladu.
Je užitečné: je lepší, aby byla teplota v místnosti s příslušnými hygienickými standardy, pouliční teplota - průměrné minimum za posledních několik let.
- K - součinitel izolace budovy. Kde získat své hodnoty? Pokyny naleznete v následující tabulce.
Koeficient izolace | Popis uzavřených konstrukcí |
0,6 - 0,9 | Pěna nebo minerální vlna, izolační střecha, úsporné trojité zasklení |
1, -1,9 | Cihlový dům, který se skládá z jednoho a půl cihel, jednokomorových dvojitých oken |
2 - 2.9 | Cihly, okna v dřevěných rámech bez izolace |
3-4 | Položení v polovičních cihel, zasklení v jednom závitu |
Kde nakládat zátěž pro samostatnou část obvodu? Vypočítává se podle objemu místnosti, která se tímto oddílem vyhřívá, jedním z výše uvedených způsobů.
Příklad výpočtu
Teoreticky víme, jak vypočítat průměr topné trubky.
Potvrdíme teoretické znalosti s praxí a provedeme výpočet za následujících podmínek:

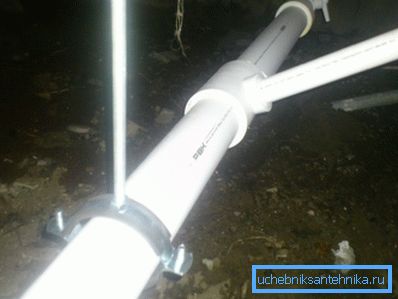

- Potřebujeme vypočítat průměr plnění v soukromém domě o rozloze 100 metrů čtverečních.
- Výška stropu v domě je 2,8 metru.
- Stěny jsou vany z betonových tvárnic značky D600 o tloušťce 40 cm s vnějším pěnovým povlakem o tloušťce 150 mm.
- Dům se nachází v Komsomolsku-na-Amur na území Khabarovsk (průměrná minimální teplota v lednu je -30,8 ° C). Vnitřní teplota je rovna +20 ° C.
Nejprve vypočítáme potřebu tepelné energie.
Izolace zřetelně poskytuje lepší tepelný odpor než normalizovaný, což nás nutí obrátit na druhou z výše uvedených výpočetních schémat.
- Vnitřní objem domu je 100 * 2.8 = 280 m3.
- Delta teplota mezi ulicí a dům v nejhorším případě pro nás bude rovna 50 stupňům.
- Předpokládá se, že koeficient tepelné izolace činí 0,7.
- Odhadovaná kapacita topného kotle pro domácnost musí být nejméně 280 * 50 * 0,7 / 860 = 11,4 kW.
Zbývá provádět skutečný výpočet průměru potrubí pro vytápění. Bude se rovnat 354 * (0,86 * 11,4 / 50) / 1,5 = 2,4 cm, což odpovídá ocelovým VGP potrubí DN 25 nebo polypropylenové trubce o vnějším průměru 32 mm.
Závěr
Připomeňme si, že jsme dali extrémně zjednodušené schémata výpočtů. Jako vždy může čtenář nalézt další informace o předmětu ve videu připojeném k článku. Úspěchy!
