Výpočet gcal pro ohřev: metody měření a vzorce

Co je to jednotka - gigakaloriya? Jak to souvisí s obvyklými kilowatthodinami tepelné energie? Jaká data jsou potřebná k výpočtu tepla získaného v místnosti v gigcaloria? Konečně, jaké vzorce se používají k výpočtu? Pokusíme se odpovědět na tyto otázky.

Co to je?

Začínáme s další definicí. Kalorie je množství energie potřebné k zahřátí 1 gramu vody na stupeň Celsia při atmosférickém tlaku.

Vzhledem k tomu, že ve srovnání s náklady na teplo pro vytápění prostor je jedna kalorie nesmyslně malá, výpočty obvykle používají gigakalorii (Gcal), která se rovná jedné miliardě (10 ^ 9) kalorií.

Použití této konkrétní hodnoty je stanoveno v Pravidlech pro účtování tepelné energie a chladicí kapaliny vydaných Ministerstvem paliv a energetiky Ruské federace v roce 1995.

Informace: Průměrná standardní spotřeba tepla v Rusku je 0,0342 gigakalorie na metr čtvereční z celkové plochy bydlení za měsíc. Normy pro různé regiony se liší v závislosti na klimatické oblasti a jsou určeny místními legislativními orgány.

Co je Gcal při vytápění v našich známějších hodnotách?

• Jedna gigakalorie stačí k zahřívání 1000 tun vody o jeden stupeň.
• To odpovídá 1162,2222 kilowatthodinám.

Proč to potřebujete?

Bytové domy

Vše je velmi jednoduché: gigakalory se používají při výpočtech tepla. Pokud vědí, kolik tepelné energie je v budově ponecháno, může být spotřebitel účtován zcela konkrétně. Pro srovnání, pokud ústřední vytápění pracuje bez měřiče, vydává se faktury pro oblast vytápěné místnosti.

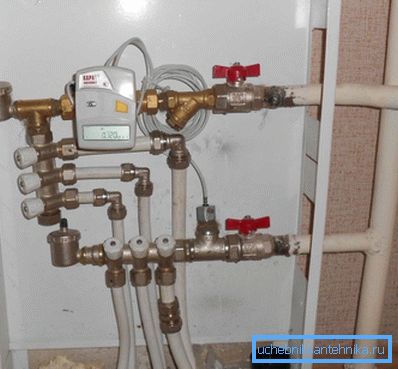

Přítomnost měřiče tepla předpokládá horizontální sekvenční nebo kolektorové zapojení topných trubek: byty bytových a vratných potrubí byly instalovány v bytě; konfiguraci systému bytového domu určuje vlastník. Tato schéma je typická pro nové budovy a mimo jiné umožňuje flexibilní řízení spotřeby tepla a volí mezi pohodlí a hospodárností.

Jaká je úprava?

• Ohříváním samotných ohřívačů. Tlumivka umožňuje omezit průchodnost chladiče, snížit jeho teplotu a tím také náklady na teplo.
• Instalace společného termostatu na zpětné potrubí. Průtok chladicí kapaliny bude určen teplotou v místnosti: zvýší se při ochlazování vzduchu a při zahřátí se sníží.

Soukromé domy

Majitel chaty se zajímá především o cenu gigakalorie tepla získaného z různých zdrojů. Dovolujeme si sami stanovit přibližné hodnoty pro oblast Novosibirsku pro tarify a sazby z roku 2013.

Pro srovnání: ústřední vytápění v době shromažďování statistických dat stojí 1467 rublů za gigakaloriya.

Počítače

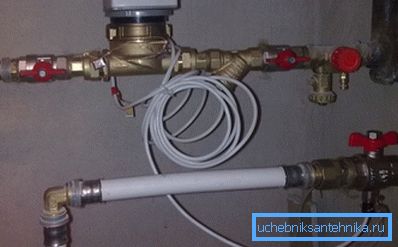

Jaká data jsou potřebná pro tepelné účtování?

Je snadné odhadnout:

1. Průtok chladicí kapaliny přes topné zařízení.
2. Teplota na vstupu a výstupu z příslušné části okruhu.

Pro měření průtoku se používají dva typy měřičů.

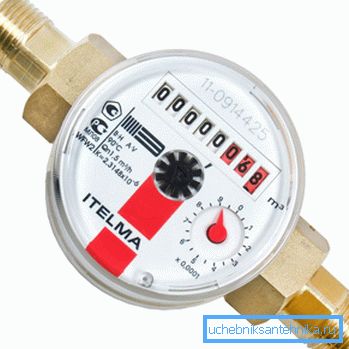

Počítadla počítadla

Čítače určené pro vytápění a TUV se liší od čítačů používaných na studené vodě pouze u oběžného kola: je odolnější vůči vysokým teplotám.

Samotný mechanismus je stejný:

• Průtok chladicí kapaliny způsobí otáčení oběžného kola.
• Přenáší rotaci do dávkovacího mechanismu bez přímé interakce pomocí permanentního magnetu.

Navzdory jednoduchosti konstrukce mají měřiče poměrně nízkou spouštěcí prahovou hodnotu a jsou dobře chráněny před podvodem: jakýkoli pokus o brzdění oběžného kola s vnějším magnetickým polem spočívá na přítomnosti antimagnetického síta.

Počitadla s diferenciálem

Zařízení druhého typu měřiče je založeno na Bernoulliově zákonu, který uvádí, že statický tlak v proudu kapaliny nebo plynu je nepřímo úměrný jeho rychlosti.

Jak používat tuto vlastnost hydrodynamiky pro výpočet toku chladiva? Stačí, když mu zablokujete přídržnou podložkou. Pokles tlaku na podložku bude přímo úměrný rychlosti proudění. Zaznamenáním tlaku pomocí dvou snímačů je snadné vypočítat průtok v reálném čase.

Je zajímavé, že přístroj na měření znamená přítomnost elektroniky. Většina modelů tohoto typu měřiče poskytuje nejen surové údaje - spotřebu vody a její teplotu, ale také vypočítává skutečné využití tepla. Řídicí modul takových zařízení má port pro připojení k počítači a může být přestavěn s vlastními rukama podle změněného schématu výpočtu.

A co když se nejedná o uzavřený topný okruh, ale o otevřený systém s možností výběru TUV? Jak zaznamenávat tok horké vody?

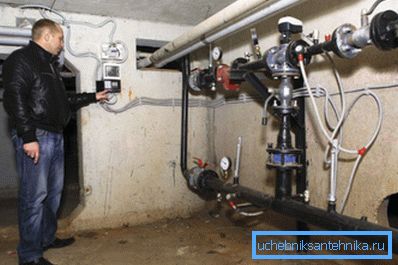

Řešení je zřejmé: v tomto případě jsou pojistné podložky a tlakové senzory umístěny na přívodní i vratné potrubí topení. Rozdíl mezi průtokem chladicí kapaliny mezi závity a bude ukazovat množství horké vody, která byla použita pro domácnosti.

Vzorce

Jak vypočítat Gcal pro vytápění za přítomnosti čítačů na obou linkách pro otevřený (s přívodem teplé vody) nebo uzavřený (bez přívodu teplé vody)?

Výpočetní vzorec je Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

V tom:

• Q je požadované množství tepelné energie v gigakaloriích.
• V1 a V2 - průtok chladiva průtokem a vratným tokem v tunách.

Užitečné: čítače, ze zřejmých důvodů, ukazují spotřebu v metrech kubických, ne v tunách. Skutečná hmotnost kubického metru teplé procesní vody se mírně liší od jedné tuny; ale rozdíl na pozadí chyb měřidla je zanedbatelný, takže můžete bezpečně používat údaje měřidla v kubických metrech.

• T1 je teplota na vstupu do okruhu (průtok).
• T2 - teplota na výstupu okruhu (návrat).
• T je teplota studené vody, která napájí trasu k vyrovnání ztrát. Během topné sezóny se předpokládá, že je +5 ° C, mimo sezónu +15 ° C.
• Rozdělení o 1000 je nutné přesně proto, aby výsledek nebyl v mega-, ale v gigakaloriích. Jinak bychom museli přepočítat spotřebu vody v tisících tun.

Při průtoku průtokoměru při průtoku 52 m3 je zpáteční průtok 44 m3, průtoková teplota 95 ° C a zpětný průtok 70 ° C v domě (52 * (95-5)) - (44 * (70-5)) / 1000 = 1,82 Gcal tepla.

Poznámka: Spotřeba vody se účtuje samostatně. Zvažujeme pouze spotřebu tepelné energie.

Jaké jsou pokyny pro výpočet, pokud máte pouze jedno počítadlo - na hřišti? Samozřejmě se předpokládá, že mluvíme o uzavřeném systému (bez TUV).

Výpočetní vzorec je Q = V * (T1-T) / 1000.

Například s průtokem vody 52 m3 a teplotou nosiče tepla 95 ° C zůstanou v bytě v bytě 52 * (95-5) / 1000 = 4,68 gigakalorií.

Závěr

Doufáme, že informace nabízené čtenáři mu pomohou ušetřit na vytápění. Jako vždy se na přiloženém videu nacházejí další tematické materiály. Úspěchy!
