Výpočet bimetalických radiátorů pro plochu, objem a pro

Jaký je výpočet bimetalických radiátorů na ploše obydlí? Jak vypočítat počet sekcí potřebných pro vytápění domu nebo bytu s nestandardní výškou stropu? V našem článku se pokusíme najít odpovědi na tyto a další otázky.

Etapy výpočtu

Výpočet bimetalických radiátorových částí topení se skládá ze dvou stupňů:

1. Odhad potřeby tepelné kapacity;

Poznámka: podle oblasti lze jej vypočítat pouze se standardní izolací obvodů budov a standardní výškou stropu (2,5 m), odpovídající stávající SNiP. V ostatních případech je systém vyrovnání značně komplikovaný.

1. Přepočet tepelné energie v počtu sekcí s ohledem na tepelný tok odpovídající jednomu úseku.

Tok tepla do sekce

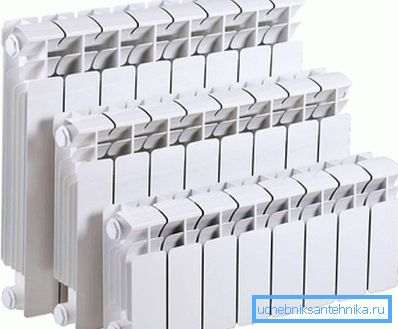

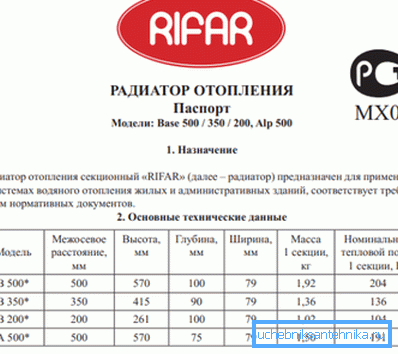

Začněme jednodušším úkolem. Výpočet sekce bimetalického chladiče předpokládá potřebu referenčních dat - tepelný tok pro jeden úsek. Zde jsou odhadované hodnoty pro různé velikosti ohřívačů:

Nicméně, jak je obvyklé v takových případech, trik je v detailech.

• Výrobci uvádějí hodnotu tepelného toku pro teplotu chladicí kapaliny při teplotě 90 ° C při teplotě ve vyhřívané místnosti +20 ° C (Dt = 70 ° C). Náklady na snížení teploty chladicí kapaliny na + 55 ° C (Dt = 55 ° C) představují dvojnásobný pokles výkonové části;

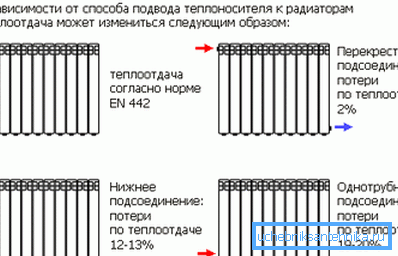

• Při bočním připojení radiátoru a jeho značné délce se výkon koncových úseků (po 10.) sníží o 10-40%;
• Připojení ze spodní části ke spodní části způsobí, že výkon sekce klesne o 10 - 13%, ale zaručuje rovnoměrné ohřev po celé délce.
• Diagonální připojení na libovolné délce baterie zajistí přenos tepla o 2-3% pod jmenovitý výkon;

• Zastavení koncových úseků po několik let opět sníží jejich přenos tepla o 1,2 až 1,5 násobek;

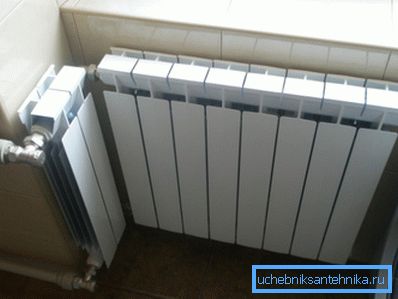

• Konečně instalace ohřívače do výklenku nebo krabice bude mít rovněž škodlivý vliv na účinnost vytápění.

Tip: Výpočet výkonu se nejlépe provádí s bezpečnostním faktorem 1,2. Přebytečný výkon může být snížen tím, že zařízení bude dusit pomocí kuželového ventilu nebo tepelné hlavy.

Schémata

Jednoduchý výpočet plochy

Výpočet plochy bimetalových radiátorů je velmi jednoduchý:

1. Na 1 m2 vytápěného prostoru v projektu byl stanoven tepelný výkon 100 W;
2. U studených a teplých oblastí země se používá korekční faktor (od 0,7 pro území Krasnodar až po 2,0 pro Chukotku a Yakutia). Takže v 15-metrovém pokoji na území Khabarovsk (regionální koeficient 1,6) bude trvat 15 * 100 * 1,6 = 2400 wattů tepla. Při průřezu s výkonem 180 wattů bude jejich minimální množství 2400/180 = 14 (se zaoblenými) kusy.

Zvědavě: typická kalkulačka pro výpočet bimetalických topných radiátorů na internetových stránkách prodejců nebo výrobců používá právě takový výpočetní algoritmus. Další faktory, jako například stupeň izolace budov nebo výšky stropů, jsou extrémně vzácné.

Výpočet podle objemu

Je zřejmé, že s výraznou výškou stropů v bytě bude potřeba tepla dramaticky vzrůst: čím větší je objem vzduchu, tím více tepelné energie bude zapotřebí k jeho ohřevu na teplotu, která splňuje hygienické normy.

U míst s neštandardní výškou se často používají několik opravených pokynů, přičemž je třeba vzít v úvahu řadu dalších faktorů:

• Na 1 m3 objemu v projektu se položí 40 W tepelné energie;
• U rohových a předních bytů v bytovém domě se používá doplňkový faktor 1,2 pro extrémní podlahy 1,3;
• Do každého okna se přidá dalších 100 wattů.

• Rovněž je zohledněn regionální koeficient (0,7 - 2,0).

Udělejte to vlastním rukama, abyste vypočítali potřebu tepla místnosti s jedním oknem nacházejícím se uprostřed bytového domu ve městě Jalta (Krym) o rozměrech 4,6 x 5,7 metru a výšce stropu 4,5 metru.

1. Objem místnosti bude 4,6 * 5,7 * 4,5 = 118 m3;
2. Regionální koeficient pro Jaltu (průměrná lednová teplota +4 C) je 0,7; Neexistují jiné korekční faktory;
3. Potřeba tepla bude (118 * 40 + 100) * 0.7 = 3374 wattů;
4. Výpočet počtu sekcí bimetalických radiátorů vytápění nám poskytne, když výkonová část 180 wattů je 19

Připomeňme: s takovou délkou ohřívače je připojena ze spodu dolů nebo diagonálně.

Výpočet objemu pro nestandardní oteplování

Nejobecnější schéma, které bere v úvahu objem místnosti, teplotní rozdíl s ulicí a integrální koeficient izolace budovy: Q = V * Dt * k / 860.

S tímto:

• Výkon Q dostaneme v kilowattech;

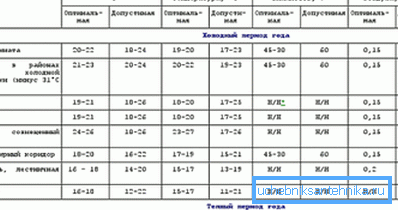

• Jako Dt se používá rozdíl mezi průměrnou vnitřní teplotou (pro obydlí - hygienickou normou teploty) a průměrným minimem nejchladnějšího zimního měsíce;

• k je převzato z následující tabulky:

Znovu vypočítáme potřebu tepla pro náš pokoj v Jaltě, ale s několika novými úvodními:

• Budova není izolována zvenčí a je z cihel. Tloušťka zdiva - 500 mm. Dvojité zasklení;
• Při hygienické normě zimní teploty v obytné zóně +18 C je průměrné minimum v Jaltu v lednu -3C.

Přistoupíme k výpočtu.

• Již dříve jsme vypočítali objem prostor - 118 m3;
• Dt se rovná rozdílu +18C a -3C - 21 stupňů;
• Vezmeme si koeficient izolace rovnající se 1,1;
• Výpočet jako celek bude mít formu Q = 118 * 21 * 1,1 / 860 = 3,16 kW nebo 3160/180 = 18 sekcí.

Závěr

Jak vidíte, použité výpočtové schémata pro topná zařízení jsou poměrně různorodé a předvídatelně dávají určité rozdíly ve výsledcích. Další informace o výpočtu bimetalických radiátorů naleznete v tomto článku. Úspěchy!
