Výkon tepelného chladiče: způsoby, jak počítat a vybrat

16-10-2018
Vytápění

Při výběru topného tělesa by měla být hlavní pozornost věnována přenosu tepla, což je hlavní parametr, pomocí kterého můžete hodnotit jeho výkon. Vzhledem k rozmanitosti moderních radiátorů není obtížné zvolit ideální volbu pro libovolný pokoj.

Je lepší vypočítat potřebnou tepelnou energii ručně.

Přijatá terminologie

Někdy lidé, kteří jsou daleko od fyziky, zaměňují termíny jako přenos tepla, tepelná kapacita a tepelná vodivost. Když jsou tepelné radiátory považovány za odvod tepla, je rozhodující.

Není však nadbytečné tyto pojmy pochopit:

  • tepelná kapacita - tento pojem znamená množství tepla, které musí být spotřebováno k ohřevu látky o 1 ° C;

Dávejte pozor! Čím vyšší je tepelná kapacita, tím větší je setrvačnost ohřívače. To znamená, že se ochladí pomaleji, ale také se rychle nezahřívá.

  • tepelná vodivost - čím je tato hodnota vyšší, tím rychleji se kov zahřeje. Například měď se ohřívá mnohem rychleji než ocel nebo litina. Takže bimetalový ohřívač na pracovní teplotu se ohřívá mnohokrát rychleji než litina nebo ocel, pouze jejich cena je mnohem vyšší;
Srovnání tepelné vodivosti různých materiálů

Dávejte pozor! Pokud jde o baterie, míra zahřívání není zvláště důležitá. Rozdíl v zahřátí za pár minut se vůbec nerozhoduje.

  • přenos tepla - obecně se tento termín vztahuje k procesu výměny tepla, teplejší těleso se ochlazuje a studený se ohřeje až do dosažení rovnováhy. Totéž se stává, když se dům ohřívá, baterie se ochlazuje a v domě je udržována příjemná teplota.

Pochopení účinnosti různých typů baterií

Většina moderních baterií je vyráběna v průřezu, takže změnou jejich počtu je možné zajistit, aby topná kapacita radiátorů vyhovovala potřebám. Je třeba mít na paměti, že účinnost baterie závisí na teplotě chladicí kapaliny i na její ploše.

Co určuje účinnost přenosu tepla

Účinnost topného tělesa závisí na několika parametrech:

  • na teplotu chladiva;

Dávejte pozor! V dokumentaci k ohřívači výrobce obvykle udává množství tepelného výkonu, ale tato hodnota je indikována pro normální teploty (90 ° C na přívodu a 70 ° C na výstup). Při použití nízkoteplotních topných systémů je nutný ruční výpočet.

  • ze způsobu instalace - někdy majitelé, při snaze o krásu interiéru, zavírají baterie s ozdobnými mřížemi, pokud se tepelný tok topných radiátorů setká s bariérou v obličeji, pak se účinnost vytápění mírně sníží;
Závislost přenosu tepla na způsobu instalace
  • z metody připojení. U diagonálního připojení (přívodní potrubí je připojeno shora) a vybíjení - ze spodní strany je zajištěno téměř dokonalé fungování baterie. Všechny sekce se rovnoměrně zahřejí.
Na fotografii - dokonalý příklad připojení radiátoru

Doporučujeme, abyste nebyli líní a nezávisle vypočítali požadovaný výkon chladiče, zatímco je lepší zvolit topné zařízení s určitou rezervou. Záložní teplo chladiče nebude nadbytečné a v případě potřeby můžete vždy nainstalovat termostat a měnit teplotu každého ohřívače.

Metody výpočtu požadovaného výkonu

Výpočet tepelné kapacity radiátorů lze provést několika způsoby:

  • zjednodušený - průměrný index se používá pro pokoj s 1 dveřmi a 1 oknem. Aby bylo možné odhadnout počet sekcí chladiče, postačí jednoduše vypočítat plochu místnosti a vynásobit výsledný počet o 0,1. Výsledek bude přibližně stejný jako požadovaný vytápěcí výkon ohřívače, u pojištění se zvětší výsledné číslo o 15%.

Dávejte pozor! Pokud má místnost 2 okna nebo je úhlová, výsledek by měl být navýšen o dalších 15%.

  • objemu místnosti. Existuje další závislost, podle níž 200-wattová část radiátoru cesty k ohřevu 5m3 prostor v místnosti, výsledek je poměrně nepřesný, chyba může dosáhnout 20%;
Závislost požadovaného výkonu ohřívače na vlastnostech místnosti
  • můžete provést přesnější volumetrický výpočet s vlastními rukama. Zobrazuje se závislost zobrazení

Q = S • h • 41,

jsou použity následující názvy: S je plocha místnosti, h je výška stropu, 41 je počet wattů na topení 1 krychle vzduchu.

Je však možné provést podrobnější výpočet s ohledem na způsob montáže chladiče, způsob jeho připojení a aktuální teplotu chladiva v potrubí.

V tomto případě bude výpočetní instrukce vypadat takto:

  • nejprve se vypočítá teplotní hlava? T, závislost formy? T = ((T_pod-T_obr)) / 2-T_komn

ve vzorci Tpod - teplota vody na vstupu chladiče, Tarr - výstupní teplota, Tpokoj - teplota v místnosti.

  • pak vypočítáme požadovaný výkon ohřívače Q = k • A •? T,

kde k je koeficient přenosu tepla, Q je výkon chladiče, A je plocha povrchu baterie.

  • Dokumentace obvykle udává informace o radiátorech-teploatt-makerů, takže Q je znám a odpovídající teplota hlavy. Je tedy možné určit hodnotu k • A (tato hodnota je konstanta pro libovolný teplotní tlak);
  • Dále s vědomím výrobku k • A a skutečného teplotního tlaku lze vypočítat výkon chladiče pro jakékoliv pracovní podmínky.

A můžete ještě jednodušší a použijte hotové stoly s doporučeným počtem sekcí radiátoru pro konkrétní oblast. Například tabulka tepelné kapacity litinových radiátorů umožňuje zvolit správnou velikost baterie bez výpočtu. K dispozici jsou online kalkulačky pro snadné výpočty.

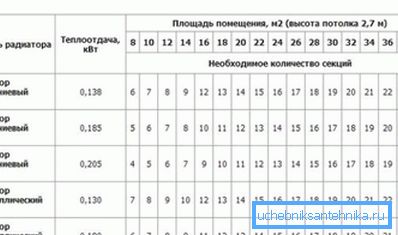

Data pro výběr topného zařízení pro domácnost

Výběr radiátoru

Z pohledu přenosu tepla lze bimetalové radiátory považovat za nesporné vůdce. Tabulka tepelných výkonů topných radiátorů jasně ukazuje, že tepelný výkon takového provedení je zhruba dvojnásobně vyšší než výkon z litiny.

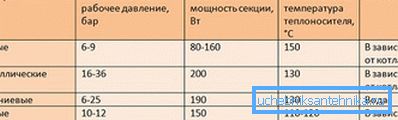

Srovnání přenosu tepla různých typů baterií

Musíte však vzít v úvahu mnoho dalších detailů:

  • náklady - litinové klasické radiátory budou stát nejméně 2krát levnější než bimetalické;
  • litina netoleruje vodní kladivo, a opravdu spíše křehký materiál;
  • stojí za to přemýšlet o vzhledu. Za přehnanou cenu si můžete koupit litinové radiátory s krásným vzorem na povrchu. Takový ohřívač je sám o sobě výzdobou místnosti.

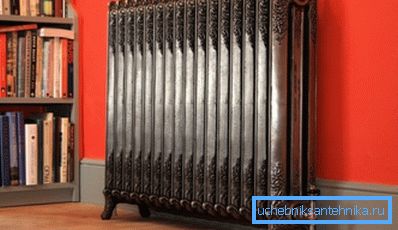

Real dekorace pokojů

Co se týká nákladů a efektivnosti, stojí za to představit takovou koncepci, jako je teploat bimetalických radiátorů (nebo litiny, oceli). Pokud vezmeme v úvahu náklady na baterii a její účinnost, může se ukázat, že náklady na teplomat litinového radiátoru budou nižší než náklady na bimetalovou strukturu.

Takže nezapomeňte starý starý litinový topný přístroj. Tepelná kapacita litinových radiátorů vytápění umožňuje jejich použití k vytápění domů a při pečlivém provozu mohou sloužit více než dvanáct let.

Na konci

Tepelnou kapacitou chladiče se rozumí množství tepla, které je schopno dodat do místnosti za normálních provozních podmínek. Jedná se o nejdůležitější parametr při výběru topení pro dům, výpočet výkonu je poměrně jednoduchý, takže si každý může zvolit nejlepší volbu pro sebe.

Video v tomto článku ukazuje podrobný příklad výpočtu potřebného tepelného výkonu ohřívačů pro bydlení.
