Výkon topného tělesa je přesně parametr, který určuje, jak účinně zařízení zahřeje okolní vzduch. Plánujeme rekonstrukci topného systému, musíme zvládnout způsob výpočtu výkonu těchto výrobků, protože ani přebytek ani nedostatek energie nejsou nepřijatelné.

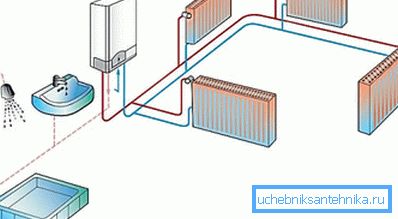

Chcete-li dům dodat teplo, musíte zvolit ohřívače s optimálním odvodem tepla.

Ztráta tepla baterie

Princip činnosti radiátoru

Než začnete s výpočtem provozních parametrů, musíme vědět, jak funguje topná baterie a jakou hodnotu potřebujeme k výpočtu její účinnosti.

Radiátor (ať už je to voda nebo elektrický s chladivem oleje) funguje podle poměrně jednoduchého principu:

  • Uvnitř přístroje jsou nádrže, v nichž cirkuluje ohřívaná chladicí kapalina.. Horká látka stoupá, vychladlá - jde dolů, protože kapalina je stále v pohybu.

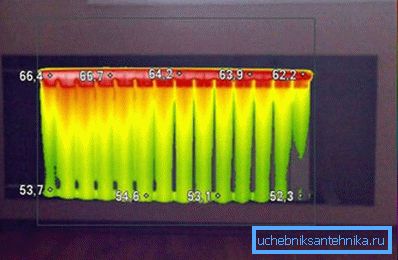

Distribuce chladicí kapaliny uvnitř zařízení

Dávejte pozor! V elektrických zařízeních dochází k ohřevu v samotném radiátoru, ve vodních zařízeních v kotli nebo v peci, avšak v tomto případě budou rozdíly nevýznamné.

  • Při přemísťování je chladicí kapalina v kontaktu se stěnami nádrží, což jim dává jejich teplo. V tomto případě čím delší je doba kontaktu a tím větší je teplotní rozdíl, tím více tepla se uvolňuje tekutina.
  • Vyhřívané zevnitř, stěny, zase, přenášejí tepelnou energii do prostředí, ohřívání vzduchu.
  • Pro zvýšení účinnosti přenosu tepla se radiátory vyrábějí ve formě ploutví., zvětšení plochy v kontaktu se vzduchem. Někdy jsou na povrchu upevněny další kovové desky - slouží také k urychlení přenosu tepla.

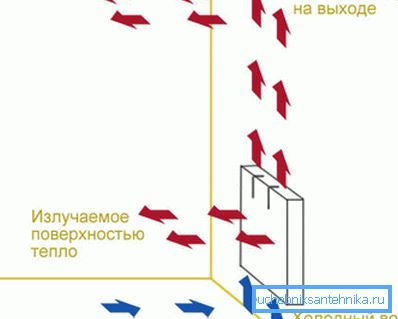

Konvekce toku tepla v místnosti

Dávejte pozor! Přítomnost výměníků tepla stimuluje konvekci - pohyb horkého vzduchu mezi deskami. Proto jsou kombinovány dva principy vytápění: chladič a konvektor.

Výkonové radiátory - ocel, litina, hliník, bimetal, atd. - je určena podle toho, kolik tepla mohou dát životnímu prostředí za jednotku času. V pasech na topné baterie je tento parametr nejčastěji předepsán.

Volba optimálního zařízení pro přenos tepla je velmi důležitá:

  • V systémech centralizovaného vytápění dochází k přehřátí tepla, které vede k přehřátí místnosti. V důsledku toho musíme nést náklady na dodatečné větrání nebo instalaci tepelných ventilů - samotná mikroklima se vážně zhoršuje.
  • Pokud výkon instalovaných zařízení nestačí, budou nuceni pracovat na hranici svých schopností. Na jedné straně to podstatně snižuje životnost výrobku a na druhé straně vede k pravidelnému "podchlazení", kdy se teplota v místnosti výrazně snižuje, i přes veškeré úsilí kotle na teplou vodu.
Při nedostatečném výkonu v místnosti bude chladno, i když je systém v maximu
  • Navíc, s těžkým zatížením, zařízení může trochu selhat. To platí zejména u elektrických modelů, protože výkon oleje by měl být zvolen s rozpětím kolem 20-25%.

Faktory ovlivňující přenos tepla

Pokud analyzujeme informace od výrobců a odborníků, vidíme, že například síla hliníkových radiátorů pro vytápění je výrazně vyšší než síla litinových modelů starého typu.

To je způsobeno rozdíly v konstrukci a materiálu:

  • Za prvé, čím větší je vnitřní objem akumulátoru, tím více chladicí kapaliny vstupuje a tím více energie dodá. Proto je logické, že velké zařízení se bude ohřívat účinněji než kompaktní (samozřejmě i jiné). Cena se bude lišit, a to nejen kvůli rozdílu v ceně materiálu použitého k výrobě baterie.

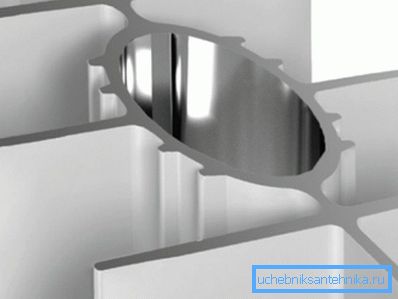

Vnitřní dutina hliníkového chladiče
  • Za druhé, výkon závisí na teplotě přicházejícího chladicího média: čím je voda teplejší, tím více tepla bude moci extrahovat.
  • Za třetí, čím lepší materiál vede teplo, tím vyšší je přenos tepla. Nejméně z hlediska tohoto ukazatele jsou nejméně efektivní výrobky z litiny a měď, hliník a bimetalické modely soutěží o vedoucí pozice.

Dávejte pozor! V průměru je síla jedné části hliníkového chladiče vyšší než u bimetalických (hliníkových + ocelových nebo hliníkových + měděných) konstrukcí. Nicméně v praxi jsou také nuance výrobní technologie důležité, takže tato závislost není doslovná.

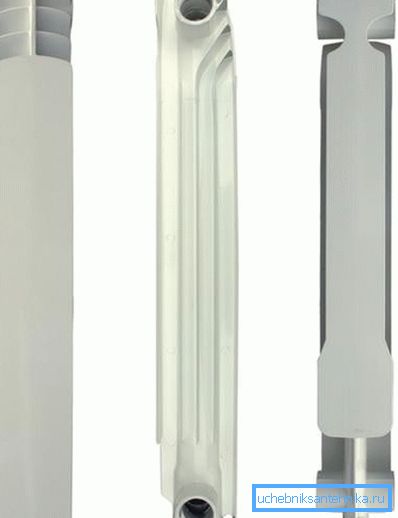

Fotky samostatné sekce

Pro srovnání, níže je tabulka výkonových radiátorů různých typů. Podrobnější informace o tepelné účinnosti některých modelů topných baterií naleznete v diagramu uvedeném v článku.

Typ chladiče Tepelný výkon jednoho úseku, W Objem nosiče tepla v jedné části, l
Hliník, středová vzdálenost 500 mm 183 0,27
Hliník, středová vzdálenost 350 mm 139 0,19
Bimetalická, středová vzdálenost 500 mm 204 0,2
Bimetalická, středová vzdálenost 350 mm 136 0,18
Litina, vzdálenost od středu 500 mm 160 1,45
Litinová litina, rozteč 300 mm 110 1.1

Mělo by být poznamenáno, že výkon ocelových radiátorů, které mají panelovou strukturu, je vyznačen na základě celého výrobku, zatímco u sekčních konstrukcí instrukce často obsahuje dvě hodnoty: průřezový tepelný výkon a stejný parametr pro celý radiátor.

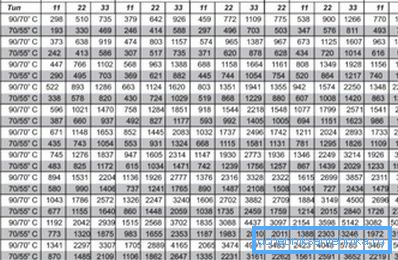

Tabulka výkonů ocelových radiátorů: čísla jsou pro výrobky společnosti Kermi 11, 22 a 33 typů.

Výpočet spotřeby energie

Metody výpočtu

Chcete-li vybrat baterie pro napájení, musíme nejprve vypočítat, kolik tepla spotřebuje místnost.

To lze provést několika způsoby, proto zde popisujeme nejúčinnější:

  • Nejprve je třeba vypočítat objem místnosti a vynásobit její plochu výškou.
  • Poté určíme základní potřebu tepla vynásobením objemu standardním koeficientem 41 wattů.

Dávejte pozor! Tato hodnota platí pro evropskou část Ruské federace. Jižní a severní regiony mají své vlastní normy, protože klima se výrazně liší.

  • Výsledná hodnota musí být nastavena tak, aby kompenzovala tepelné ztráty. Chcete-li to provést, přidejte 100 wattů na okno a asi 200 W na přední dvířka.
  • Existuje i jiný způsob kompenzace tepelných ztrát: například s jedním oknem a jednou vnější stěnou zvyšujeme spotřebu tepla o 20%, dvě okna a dvě vnější stěny - o 30%, při použití obrazovky pro radiátory - o dalších 25%.
Změny tepelných ztrát

Dále použijte výsledný údaj pro výpočet požadovaného počtu ohřívačů. Chcete-li to provést, rozdělte jej pomocí výkonu jedné části topného tělesa a zaokrouhlujte výsledek na celé číslo.

Výpočet počtu úseků na jednoduchém příkladu

Takže se pokusíme zjistit, jak můžete v praxi udělat výpočet sami.

Výchozí údaje jsou následující:

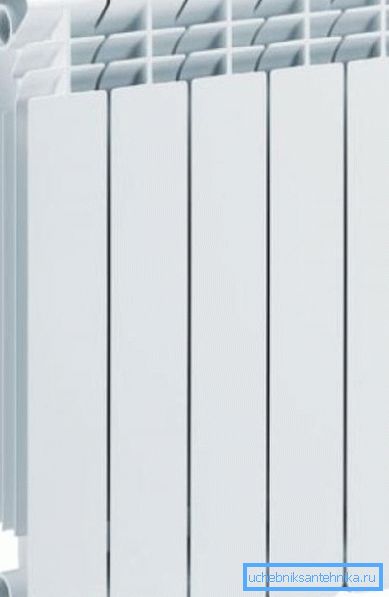

Výrobek z hliníku se středovou vzdáleností 500 mm
  • Plocha pokoje je 16 m2.
  • Výška stropu - 3,5 m.
  • Jedno okno, jedna vnější stěna.
  • Předpokládá se instalace sekčních akumulátorů s mezikruhovou vzdáleností 500 mm (výkon hliníkové části radiátoru je 139 W).
  • Obrazovky nebudou nainstalovány.

Metoda výpočtu je následující:

  • Určete hlasitost: 16 x 3,5 = 56 m3.
  • Vypočítat potřebu tepla: 56 x 41 = 2296 wattů.
  • Představujeme změnu přítomnosti oken a vnějších stěn: 2296 + 2296x0,2 = 2755,2 wattů.
  • Počítáme počet sekcí: 2755.2 / 139 = 19.8.

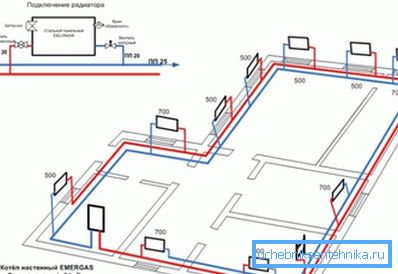

Čím větší je místnost, tím více topných bodů by mělo být

Proto musíme instalovat nejméně 20 sekcí hliníkového chladiče. V ideálním případě musíte koupit dva panely s 10 žebry, které jsou umístěny na opačných stěnách, aby bylo dosaženo rovnoměrnějšího vytápění. V tomto pokoji bude stačit udržovat optimální mikroklima.

Závěr

Známe prostor místnosti a výpočet kapacity chladiče na 1 m2 budeme schopni vyzdvihnout topné zařízení potřebné pro zajištění pohodlné teploty v domě. Samozřejmě můžete vždy instalovat baterie s výkonovým rozpětím, upravovat jejich práci ručně nebo automaticky, ale stále zde nemůžete bez výpočtů. Další informace o způsobu určení přenosu tepla baterií naleznete v tomto článku.
