Výběr topných radiátorů: výběrová kritéria diktovaná praxí

18-03-2018
Vytápění

Pokusíme se vám říci, jak si vybrat radiátor. Uděláme si výhradu, že se jedná pouze o obecný přehled, nikoli o konkrétní indikaci, jelikož se jedná o poměrně individuální záležitost.

Nicméně sami můžete určit, co si vyberete, pokud nahradíte vlastnosti technických podmínek vašeho domova za určitých kritérií. Kromě toho se jedná nejen o materiály, ze kterých jsou vytápěcí zařízení vyrobena, ale také o jejich síle a výpočtu, ale tematický videoklip bude konsolidovat vaše znalosti.

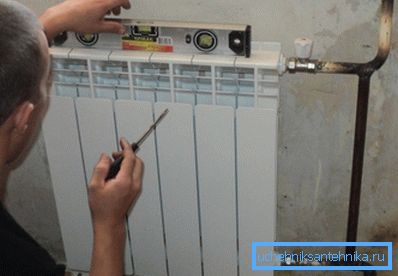

Instalace chladiče

Radiátory. Výběr

Poznámka: Při výběru radiátoru pro dům nebo byt je třeba zvážit několik kritérií. Jednak je to jeho pracovní tlak a odhadovaný tlak v systému, za druhé výrobní materiál pro kompatibilitu s chladivem, zatřetí jeho hodnota ve vztahu k objemu místnosti a zatřetí estetický vzhled.

Litina

Litina

Na horní fotografii vidíte bolestně známou, a to zejména starší generaci, která se v SSSR podařilo žít litinovou baterií, jejíž výroba se zatím nezastavila. Kromě toho se obrysy takových zařízení plně ospravedlňují. Hlavní výhoda takového zařízení může být nazývána jeho kompatibilitou s jakýmkoli chladičem a síla šedé litiny nevyvolává stížnosti.

V obytných budovách éry Khrushchev, tam jsou ještě radiátory v některých bytech, které byly instalovány během výstavby domu! To se může zdát neuvěřitelné, ale je to pravda - moji sousedé neopravili topení po dobu 52 let (dům byl postaven v roce 1963) a během této doby byly úniky pouze na potrubí!

Samozřejmě, to neznamená, že litina by měla trvat tak dlouho - existuje mnoho případů, kdy dochází k únikům v průběhu 10-20 let, ačkoli instrukce obvykle zaručuje 30letou životnost. Takové poruchy však mohou nastat kvůli špatnému stavu železa, ale díky nekvalitnímu sestavení úseků - zpravidla materiál sám nevyplývá.

Doprovodné doklady ukazují pracovní tlak - v závislosti na tloušťce stěny může být 9-12 atmosfér, i když tlaková zkouška (test) dosahuje 14-16 atmosfér, nástroje mohou být jednokanálové a dvoukanálové.

Litina má jednu charakteristickou vlastnost - zachovává si teplo po dlouhou dobu, což je velmi výhodné pro centralizované vytápění, ale není zcela vhodné pro autonomii, protože není také snadné zahřát tlustou stěnu. Navíc v takových úsecích je velmi vysoká spotřeba vody, která opět vyžaduje energetické zdroje. Hmotnost jednoho úseku závisí na velikosti zařízení od 3,5 kg do 7,1 kg.

Ocel

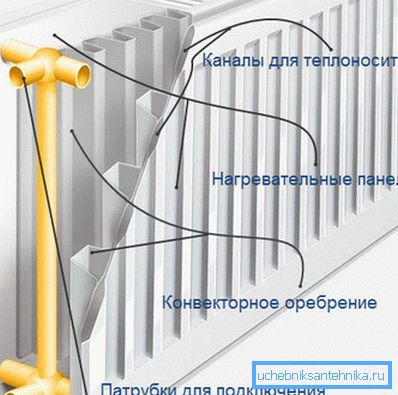

Typ panelu

Ocelové panelové radiátory topení jsou pravděpodobně nejnižší cenou všech podobných zařízení, ale to vůbec neznamená selhání konstrukce - jen materiálové a výrobní náklady jsou mnohem nižší.

Mluvíme-li o panelech, pak mohou být jeden, dva nebo tři kusy, ale každý sestává ze dvou profilů, které mají pro kapalinu razníky a jsou svařeny dohromady svařováním válců. Tyto součásti jsou propojeny prostřednictvím připojení, jak je vidět na horním obrázku.

V závislosti na počtu panelů, ze kterých se zařízení skládá, jsou doprovázeny další prvky, které optimalizují konvekci vzduchu.

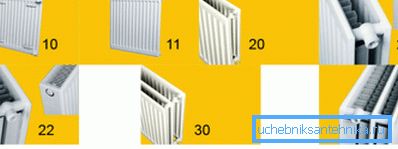

Zadejte čísla

Vysvětlení fotografie:

  • 10 - jeden panel, bez konvektoru a pláště;
  • 11 - jeden řádek bez roštu, s konvektorem;
  • 20 - dvouřadý, s konvexní mřížkou, bez konvektoru;
  • 21 - dvouřadý, konvektivní ploutve, plášť;
  • 22 - dvouřadý, dvě konvektivní ploutve, plášť;
  • 30 - třířadé, konvektivní finning chybí, postýlka nahoře;
  • 33 - tři řady, tři konveční ploutve; skříň

Poznámka: Účinnost přenosu tepla takovýchto radiátorů, které jsou uvedeny výše, závisí na schopnosti více či méně konvektovat vzduch. Typy č. 10 a č. 11 odvádějí tepelnou energii pouze ze zdi, proto jsou nejslabší.

Vzhledem k nízké velikosti těchto zařízení, jejich malým rozměrům a snadné instalaci jsou v soukromém sektoru upřednostňovány. Pracovní tlak výše popsaných zařízení je v závislosti na výrobci od 8 do 10 atmosfér.

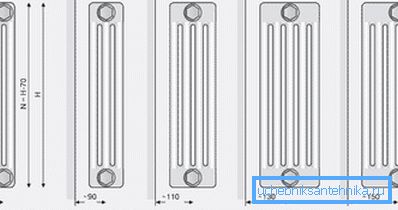

Trubkové ocelové radiátory

Trubková zařízení vyrobená z oceli jsou mnohem dražší a složitější v konstrukci - vypadají velmi podobně jako litinové radiátory, které jsou pro mnohé známé, ale při tlakové zkoušce se ohřívají mnohem rychleji, ne méně než pracovní tlak - nejméně 12 atmosfér a 16 atmosfér. Hlavním problémem těchto ohřívačů je jejich velmi vysoká cena - domácí zařízení stojí víc než dovezené bimetalické.

Hliník

Hliníkové radiátory

Hlavní výhodou hliníku jako kovu je v tomto případě vysoký přenos tepla a nízká hmotnost, ale ne všechno je tak jednoduché - jsou vyrobeny ze slitin. Jednou z výrobních metod je metoda odlévání, kde se přidává 12% křemíku - slitina zvaná silumin.

Takové zařízení je opatřeno dostatečně silnými stěnami a je schopné odolat pracovnímu tlaku od 6 do 16 atmosfér.

Další metodou je vytlačování, tj. Oddělené vertikální části zařízení jsou vyráběny vytlačováním hliníku, ale přesto je kolektor odléván od stejného siluminu, i když v některých případech je také vyroben vytlačováním. Potom jsou všechny díly stisknuty dohromady.

Ale jak odlitky, tak vytlačovací radiátory nemají zvláště vysokou kvalitu - mohou proudit na kloubech a teplo z nich není rovnoměrně rozloženo.

Úplně odlišná linka jsou eloxované baterie, pro jejichž výrobu se používá čistý hliník nejvyšší kvality - anodická oxidace se provádí během výrobního procesu, což mění strukturu kovu, po které se nebojí korozi.

Spojky se používají k připojení úseků a jejich přední strana je velmi hladká a tepelný výkon je stejnoměrný a vysoký. Navíc existuje velmi vysoký pracovní tlak a v závislosti na úpravě může dosáhnout 50-70 atmosfér, avšak cena takovýchto ohřívačů je velmi vysoká.

Poznámka: Hliníková zařízení (s výjimkou anodových) by měla být používána pouze v nezávislých topných systémech. Kromě toho musí být do chladicí kapaliny přidány antikorozní přísady.

Bimetal

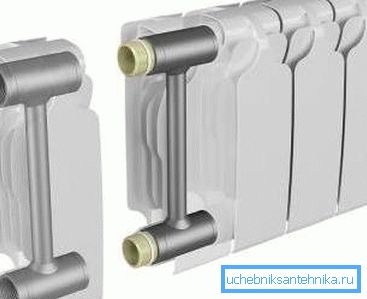

Návrh bimetalického chladiče

Ihned je třeba říci, že existuje bimetal a polibimetal, který ovlivňuje technické vlastnosti radiátorů. Každý samozřejmě chápe, že samotný koncept předpokládá spojení dvou kovů na úrovni adheze bez tání.

Svařované ocelové jádro pod vysokým tlakem se nalije hliníkem - v důsledku toho dochází ke kontaktu pouze s ocelí (nebezpečí koroze zmizí) a hliníková košile slouží jako vynikající vodič tepla, což kromě toho vytváří dobrý estetický vzhled.

Jádro může být také v některých případech vyrobeno z mědi - výběr topného tělesa pro autonomní systémy s přidáním nemrznoucí kapaliny do chladicí kapaliny koroduje ocel. Tato možnost je nejoptimálnějším řešením.

U polibimetalických radiátorů se jádro skládá ze dvou kovů - oceli a hliníku, kde jsou svislé kanály z oceli a vodorovně - hliník. Tato kombinace vede ke zvýšení přenosu tepla, ale současně alkalické látky v horké vodě (zejména při centralizovaném ohřevu) způsobí korozi hliníku. Navíc různé fyzikální vlastnosti Al a Fe při ohřevu mohou vést k posunutí kanálu.

Bimetalové ohřívače mohou být průřezové nebo monolitické, ale v technických ukazatelích se liší:

Typ chladiče Životnost Pracovní tlak Tepelná energie
Monolitická 50 let 100 barů 100-200W
Sekční 20-25 let 20-35 barů 100-200W

Srovnávací tabulka

Takovéto radiátory jsou vhodné jak pro autonomní, tak i centralizované vytápění, ale ve druhém případě (zejména ve výškových budovách) je to skutečný všelék, kde tlak v systému může někdy dosáhnout 9-12 atmosfér a voda tam není čištěna a nese jsou různé aktivní prvky nebezpečné pro neželezné kovy.

Výpočet výkonu

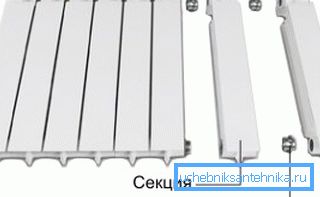

Prefabrikovaná část
  • Nyní se podíváme, jak vypočítat potřebný výkon radiátorů nad podlahovým prostorem, pokud stropy v něm nepřesahují standardní výšku 240-260 cm a zde na jeden čtvereční metr podle SNiP 2.04.05-91 * potřebujete 100W tepelné energie. Například zvedneme prostor 3,55,5 m, což znamená, že budeme potřebovat 3,5 * 5,5 * 100 = 1925 W nebo 1,925 kW a musíme zvolit topné zařízení pro tuto hodnotu.
  • Pokud zvolíte panelový radiátor, pak stačí věnovat pozornost jeho síle a vzít jedno nebo dvě zařízení tak, aby byla částka alespoň 2 kW (vždy zaokrouhleno nahoru), ale v případě sekcí je třeba pouze vypočítat jejich celkový výkon. Vezměte například bimetal, kde průměrná výkonová část dosahuje 170W nebo 0,17kW a vypočte počet kusů pro stejnou oblast. 1,925 / 0,17 - 11,35, pak budete potřebovat 12 sekcí.
  • A jak si vybrat topný radiátor, pokud je místnost s vysokými stropy - zde podle stejného SNiP, norma je 41W / m3. Vezměte pokoj se stejnou plochou, ale s 3m stropy to znamená, že požadovaný výkon bude 3,5 * 5,5 * 3 * 41 = 2367,25 W, pak 2367,25 / 170? 13,9, což znamená, že potřebujeme 14 sekcí, mohou být sestaveny v jednom nebo dvou zařízeních.

Závěr

Pokud chcete instalovat vytápění ve vašem domě vlastními silami, pak při výběru a výpočtu výkonu radiátorů byste měli vždy vzít v úvahu tepelné ztráty, ke kterým dochází s velkým počtem oken, od průvanů, s častým větráním a podobně. Proto v závislosti na možné tepelné ztrátě vždy přidejte na přijatý výkon 100-200W nebo jen jednu sekci. Úspěchy!
