Výběr a pokládka potrubí pro podlahové vytápění: instalační

Moderní analytici předpovídají zvýšení cen elektřiny v blízké budoucnosti. Takže cena se zvýší nejen pro použití elektrických spotřebičů, ale také pro vytápění místností. V souvislosti s takovými předpovědi je stále důležitější hledat nákladově nejúčinnější způsob vytápění domů.

Kromě levnosti také chci, aby tento systém nepřekračoval estetické přitažlivost a zároveň zachoval obvyklý komfort v domě. Jedním z nejběžnějších řešení, která splňuje tyto požadavky, je instalace "teplých podlah" v domě. Vodotěsný design polypropylenových materiálů se osvědčil jako nákladově nejúčinnější zařízení pro vytápění.

Vlastnosti různých typů systémů

Výhody instalace systému "teplé podlahy" ocení každý, kdo je alespoň trochu obeznámený se základy fyziky.

Dnes, v závislosti na typu chladiva, existují dva typy podobných konstrukcí:

1. Voda;
2. Elektrické.

Dávejte pozor! Princip fungování v prvním a druhém případě je velmi podobný. Pod povrchem podlahových potrubí nebo speciálních kabelů, které ho zahřívají, a z vyhřívaného povrchu se teplý vzduch stane stropem.

Obvykle je tento typ konstrukce instalován v kuchyni nebo v koupelně a v podlahové krytině jsou instalovány keramické obklady díky vynikajícím parametrům tepelné vodivosti. Samozřejmě, teplá podlaha není obtížné vybavit v žádné jiné místnosti, ale v závislosti na typu vybraných podlah, účinnost její práce také sníží.

Chcete-li instalovat nebo vybrat potrubí pro takový systém vlastním rukama, musíte mít alespoň minimální znalosti o jeho technických vlastnostech.

Dávejte pozor! Výrobci často uvádějí všechny výhody navrhovaného produktu a mlčí o svých nedostatcích, ale aby se správně rozhodla, je třeba se seznámit s celým obrazem parametrů, zejména proto, že cena takového systému je poměrně vysoká.

Hlavní parametry vodní podlahy

Trubka používaná k vytvoření "teplých podlah" je ekologicky bezpečná a ekonomická, ale pro její pokládku je zapotřebí další zařízení a přípravné stavební práce, které mohou výrazně zvýšit náklady (přečtěte si také článek Ocelové obdélníkové trubky - technické informace a regulační požadavky).

Pokládací trubky zahušťují podlahu asi o 10-15 cm. Také budete trávit nějaký čas při testování a spuštění. Ale v každém případě dostanete vytápění, které bude mnohem úspornější než množství spotřebované elektřiny.

Výhody

Mezi výhody těchto struktur patří:

• Jednotné ohřev celého povrchu, i když při výběru trubky na teplou podlahu se zastavíte u mědi;
• Plné maskovací zařízení;
• Schopnost vyhřívat velké plochy za nízkou cenu;
• Práce okruhu není spojena s různými druhy radiace škodlivými pro zdraví;
• Náklady na instalaci jsou jednorázové, kvůli nedostatku nutnosti udržovat systém;
• Žádné náklady na údržbu.

Nevýhody

Navíc k výhodám mají systémy tohoto druhu určité nevýhody:

• Potřeba koupit vodní čerpadlo;
• Složitost procesu instalace při použití polypropylenových trubek;
• Problémy s omezením tlaku v topné věži;
• Potíže při zjišťování netěsností po dokončení instalace.

Instalace vodní podlahy

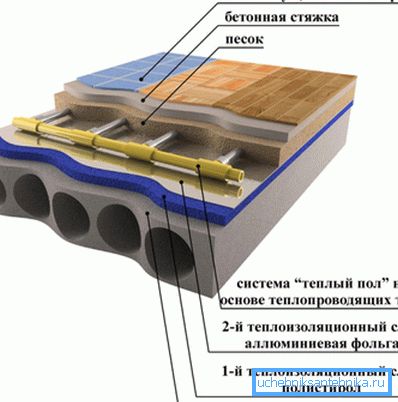

U tohoto typu ohřevu vody je hlavním topným tělesem tepelně izolovaná deska z betonu. Uvnitř této desky jsou zabudované konstrukční trubky, kterými cirkuluje horká chladicí kapalina.

Stručný návod k instalaci takových systémů se skládá z následujících kroků:

1. Na podlaze se vytvoří ideálně plochý cementový pískový potěr;
2. Na potěru podél stěny je položena tepelně izolační podlaha s hliníkovým filtrem, který zabrání tepelným ztrátám;
3. Pomocí speciálních spojovacích prvků se potrubí položí na termoizolační podklad podle toho, jak je stanoveno rozvržením trubek vytápěné podlahy;
4. Vytvořený obrys je vyplněn cementem;
5. Podlaha je položena na vysušeném cementu.

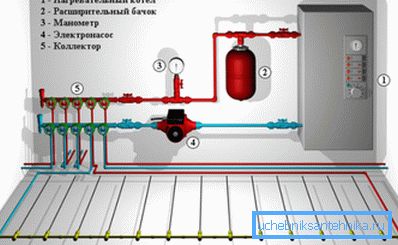

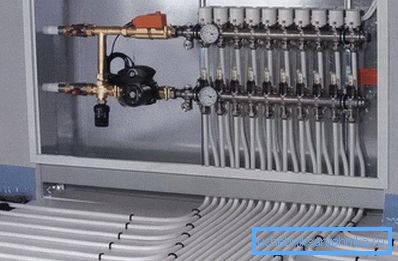

Dávejte pozor! Aby vytvořený systém fungoval správně, je nutné zakoupit a nainstalovat zařízení, které bude řídit proud chladicí kapaliny do potrubí.

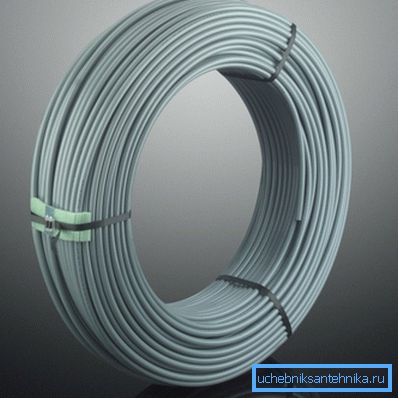

Jak vybrat trubku

Pro vytvoření takových systémů použijte následující typy potrubí:

• Polybuten;
• Ocel;
• Kov-plast;
• Měď;
• Polypropylen.

Normativní dokumentace zakazuje použití materiálů ze železných kovů pro tvorbu takových systémů, protože Výrobky pro šití nemohou být obloženy stěnami a podlahami.

Vysoké požadavky na potrubí jsou aplikovány vzhledem k tomu, že po pokládce se konstrukce nalije betonem a poškození bude muset prasknout cement. Pro vytvoření "teplé podlahy" se používají speciální materiály, nikoli ty potrubí, které se používají k instalaci horké a studené vody.

Rada Nejvhodnější jsou materiály o průměru od 16 do 18 mm. Při výběru takových výrobků můžete mírně zvýšit tloušťku podlahy a pro dostatečnou hydrauliku nemusíte kupovat další vybavení.

Materiály by měly mít následující parametry:

• Obstrukce difúze kyslíkem;
• Koeficient lineární expanze 0,025 Mm / mK nebo méně;
• Tepelná vodivost - 0,43 W / mK.

Dávejte pozor! Pro vytvoření systému v jedné místnosti je nutné zakoupit jeden celek, jehož provozní doba musí odpovídat životnosti samotné budovy.

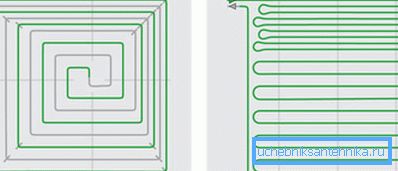

Pokládací trubky pro tento typ topení lze provádět následujícími způsoby:

1. Spirála nebo hlemýžď;
2. Cikcak;
3. Obě metody.

Při pokládání různými způsoby budou náklady rovny, ale účinnost těchto systémů bude odlišná.

Dávejte pozor! Spotřeba potrubí na teplé podlaze závisí přímo nejen na prostoru místnosti, ale také na svahu povrchu.

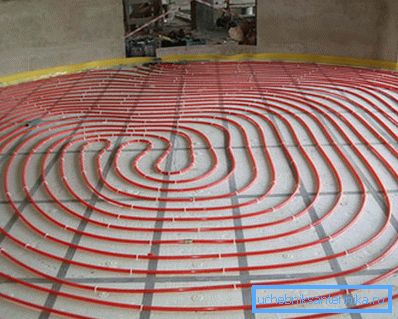

Spirální styling

V tomto případě se potrubí s různými typy proudů střídají navzájem - horké potrubí přiléhá k chladnější části okruhu.

Tato forma pokládky zajišťuje nejvíce rovnoměrné rozložení tepla. V apartmánech se to obvykle používá.

Rada Hlemýžď ​​není vhodný pro místnost, jejíž podlaha má svah.

Zvedání cikcaků

V tomto způsobu pokládky by měla být připravena na skutečnost, že podlaha bude teplejší na vnější stěně, a překonání vzdálenosti, bude ochlazena hluboko do místnosti. Aby bylo zajištěno jednotné vytápění, bude nutné zakoupit další čerpadla, která vytvářejí větší míru pohybu chladiva.

Vzdálenost mezi trubkami

Vzdálenost mezi trubkami podlahového vytápění, označovaná také jako rozteč trubek podlahového vytápění, se vypočítává podle účelu místnosti. Čím menší je rozteč potrubí při položení teplé podlahy, tím více se povrch zahřeje.

V tomto případě je teplo rozloženo na poloměry, a proto pro co nejefektivnější vytápění je třeba dbát na to, aby se tyto poloměry nepřekrývaly.

Rada Pokládka by se měla provádět na čtvercových značkách, které jsou na izolátoru přítomny.

Některé funkce návrhu

Ve skutečnosti proces navrhování takových topných struktur není tak jednoduchý.

Abyste správně vypočítali trubku na teplé podlaze, musíte zvážit řadu faktorů, jako například:

1. Požadovaná teplota;
2. Účel místnosti;
3. Parametry použitých materiálů atd.

Dávejte pozor! Návrh takových systémů se dnes provádí pomocí specializovaných počítačových programů. Pomocí tohoto softwaru můžete určit nejen množství materiálů a zařízení, ale také to, co bude maximální délka potrubí pro vytápěnou podlahu.

Požadavky na instalaci

Práce na instalaci "teplé podlahy" je možné pouze po dokončení nezbytných přípravných stavebních prací. Tloušťka vytvořené podlahy bude asi 10-13 cm.

Proto je nutné, aby byla v rámci této konstrukce splněna požadavek na dostupnost nejméně 70 mm. V opačném případě by měla být zvýšena tloušťka zahřáté podlahy.

Pokud se instalace topného okruhu provádí v koupelně, návrh způsobí zvýšení podlahy v této místnosti na vyšší úroveň. Pokud tuto skutečnost nezohledníte, pak v případě nouze dojde k vyčerpání vody z místnosti.

Pokud je podlaha v místnosti přilehlá k zemi, je třeba zajistit, aby byla dobře izolovaná. Pokud by byl bitumen použit pro hydroizolaci, měl by být pod tepelným izolátorem umístěn podklad z polyethylenu nebo lepenky.

Směs cementu a písku by měla mít dokonale rovný povrch. Přípustné množství nesrovnalostí je pouze 1 cm.

V místech, kde se vyskytují výškové rozdíly, může trubka získat zakřivený tvar, který přispívá k vytvoření vzduchového uzávěru v systému, který zabraňuje cirkulaci chladicí kapaliny.

Na závěr

Po výběru ve prospěch vodního podlahového vytápění garantujete domácí teplo a pohodlí. Kromě toho design šetrný k životnímu prostředí nebude mít škodlivý vliv na vaše zdraví a zdraví vaší domácnosti (viz také článek Vodní a plynové potrubí a jeho vlastnosti).

A video v tomto článku vám odhalí ještě více tajemství instalace tohoto typu topného okruhu a jemnosti výběru trubek.
