Vše, co potřebujete vědět o elektrickém topném kotli s

V ceně je elektrické vytápění nižší než jen plyn, ve stejnou dobu jsou v naší zemi elektrifikovány i malé vesnice, ale věci nejsou tak dobré při zplyňování, což vysvětluje vysokou popularitu elektrických kotlů pro vytápění. Mnozí výrobci zjednodušují úlohu pro spotřebitele a vybavují kotelnou další vybavení, včetně oběhového čerpadla.

Typy elektrických kotlů

Kotle lze klasifikovat podle způsobu ohřevu vody a čerpadlo pro topný kotel může být instalováno do zařízení jakéhokoli typu.

Vybírám takové třídy kotlů jako:

• zařízení, ve kterých je voda ohřívána topnými tělesy. Takové elektrické topné kotle jsou poměrně objemné a pokud je voda tvrdá, pak měřítko rychle zakryje topný článek. Jsou považovány za nejjednodušší ve výstavbě;

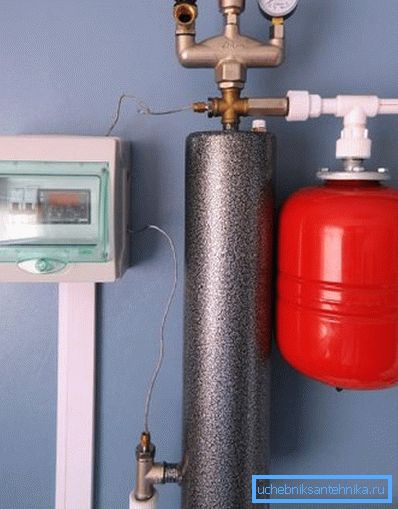

• indukce - používají fenomén elektromagnetické indukce. Ohřívací prvek je konvenční indukční cívkou - na ocelovém jádru (který je v potrubí dielektrika) navinutý drát, kterým prochází elektrický proud. Když je kotel zapnutý, proud procházející proudem vinutí vyvolává výskyt proudu v jádru, který vede k ohřevu ocelové tyče;

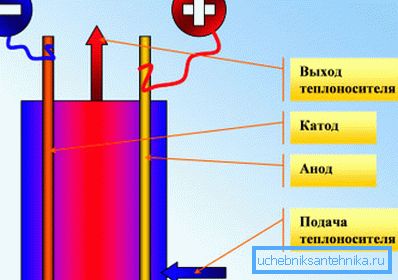

• kotle na elektrody - mohou pracovat výlučně s vodou, protože složení chladicí kapaliny je důležité. Voda je v zásadě běžným dirigentem s poměrně velkým odporem. 2 vodiče jsou do ní spuštěny, skrz který protéká střídavý proud, je voda, stejně jako každý jiný vodič, ohřívána. Zařízení tohoto typu nejsou vybavena cirkulačními čerpadly.

Pokud jde o oběhové čerpadlo a expanzní nádobu pro topný systém, jsou možné následující možnosti umístění těchto prvků:

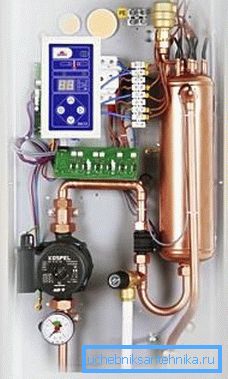

• čerpadlo i nádrž se nacházejí v těle kotle - takové modely jsou obvykle upřednostňovány, pokud je kotel umístěn v domě a není v samostatné místnosti;

• čerpadlo se může pohybovat mimo plášť, což neovlivňuje účinnost jeho provozu.

Elektrické kotelní zařízení a instalované doplňkové vybavení

Navzdory skutečnosti, že modely elektrických kotlů mohou být uvedeny na seznamu více než tuctu, návrh obecně zůstává beze změny.

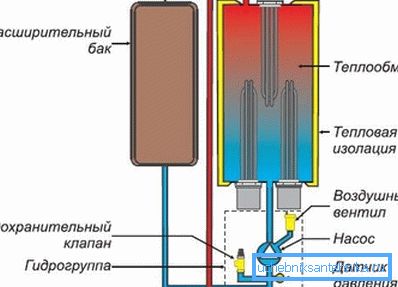

Elektrické topné kotle s čerpadlem sestávají z těchto jednotek (seznam je uveden pro typický model topného tělesa):

• výměník tepla je volumetrická nádrž s vodou, v níž jsou topné články ponořeny, musí být nádrž nezbytně vybavena tovární izolací;

Dávejte pozor! Nastavení provozu topného kotle je způsobeno zařazením jiného počtu topných těles. Chcete-li snížit výkon automatizace, vypněte některé z nich.

• Hydrogrup zahrnuje oběhové čerpadlo, tlakoměr, ventil pro odvzdušnění vzduchu ze systému a pojistný ventil;
• Expanzní nádoba - potřebná k vyrovnání změny objemu chladicí kapaliny během ohřevu.

Dávejte pozor! Cirkulační čerpadlo musí být umístěno na potrubí, které dodává chladící kapalinu zpět do kotle. Pokud ho umístíte na potrubí, pak vysoká teplota výrazně sníží jeho trvanlivost.

Více o výběru kotle a jeho instalaci

Výkon moderních elektrických kotlů se mění v širokém rozmezí. Na prodej najdete jak kompaktní modely, jejichž výkon nepřesahuje 6 kW, tak i skutečné "monstra", jejichž výkon se blíží 100 kW. Je zřejmé, že tato zařízení se používají k ohřevu velkých ploch - nejsou používána v soukromé výstavbě.

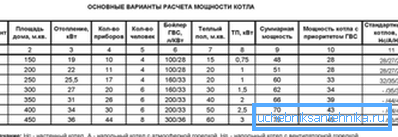

Výběr výkonu kotle

V obecném případě je výběr výkonu každého kotle proveden na základě tepelné ztráty bytu (nebo domu), zohledňují se také klimatické vlastnosti oblasti, typ izolace apod. Jinými slovy, výpočet je založen na skutečnosti, že v místnostech dochází ke ztrátě tepla okny a oplocení návrhy byly vyváženy proudem tepla z radiátorů.

Při dostatečném přesnosti může být požadovaná síla kotle určena přibližnou závislostí. Vezmeme-li v úvahu, že všechny moderní kotle jsou vybaveny termostaty, možná nepatrné přetížení není kritické. Ano, a cena se příliš nezmění, jestliže pojistíte a necháte kotel trochu silnější, než jste dostali výpočtem.

Požadovaná síla je určena pomocí této závislosti ve vzorci W_k = (S • W_ud) / 10,

tato označení jsou přijímána:

• W_na = výkon kotle, kW;
• S - celková vyhřívaná plocha, m²;
• W_ud - specifický výkon, pro teplé oblasti lze uvažovat rovnou 1,0, pro střední - 1,1 - 1,15, pro severní - nejméně 1,2 dolaru
• 10 - přepočítací koeficient.

Pokud používáte navrhovaný vzorec, pak pro vytápění soukromého domu o ploše například 160 m², umístěný v centrální části Ruské federace bude potřebovat kotel s výkonem W_k = (160 • 1.1) / 10 = 17.6 - 18 kW.

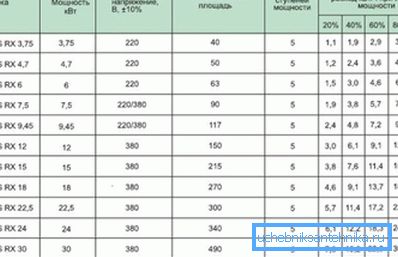

Výsledek byl velmi blízký hodnotám doporučeným samotnými výrobci. Takže na ploše 150 m² Doporučený 19kilotový kotel, výpočet poskytl téměř stejnou hodnotu.

Nejjednodušší příklad je uveden - je vhodný pro výpočet výkonu jednokomorového kotle. Při výběru zařízení se dvěma obvody je třeba vzít v úvahu spotřebu energie pro topnou vodu pro potřeby přívodu teplé vody (horká voda).

Požadavky na zapojení

Závažnou překážkou při instalaci kotle do vlastních rukou může být, že potřebujete alespoň minimální znalosti o elektrotechnice. Zejména musíte pochopit, že ne každý kotel může být připojen ke konvenční síti napájecí sítě.

Dávejte pozor! Nejlepší možnost lze považovat za umístění samostatného napájecího vedení pro kotle. Pokud to technicky není možné, je lepší se chybět a nepřipojovat zařízení s kapacitou vyšší než 6-7 kW do normální sítě.

Obecně platí, že provozní napětí elektrického kotle 220V se nachází pouze v zařízeních s relativně malým výkonem. Pokud je vytápěcí systém určen pro soukromý dům, bude pravděpodobně použit kotle o kapacitě přibližně 16-20 kW nebo více. To znamená, že je musíte napájet zvlášť.

Dávejte pozor! Kotle s výkonem větším než 6 kW jsou vybaveny vícestupňovým systémem řízení výkonu. V přechodných obdobích (podzim - zima, zima - jaro) to snižuje náklady na elektrickou energii pro občasné vytápění.

Zanedbání výběru průřezu elektroinstalace povede k zahřívání kabelu. V důsledku toho se může izolace roztavit a možné důsledky takového vývoje nelze přesně identifikovat jako pozitivní.

Pokyny pro výběr průměru drátu jsou poměrně jednoduché. Můžete použít přibližnou závislost, podle které proud 1 A bude vyžadovat úsek drátu o ploše 1 mm².

Například je třeba stanovit minimální velikosti vodičů pro připojení kotle o výkonu 6 kW, připojení k normální síti 220 V. Vzhledem k této závislosti se výpočet provede pomocí vzorce S = W_k / (U • I)

ve vzorci se používá následující poznámka:

• S = plocha vodičů, mm²;
• U, I - napětí a proud, resp.

V uvažovaném příkladu by měla být plocha průřezu vodiče S = 6000 / (8 • 220) = 3,41 × Mm → 2.

Tento přístup je považován za poměrně přibližný. Navíc takový faktor, jako je například vodivý materiál, se nezohledňuje a to také ovlivňuje maximální přípustné proudové zatížení. Chcete-li vybrat kabel pro výkonnější kotel, doporučujeme provést přesnější výpočet.

V tomto případě budou pokyny pro výpočet trochu komplikovanější:

• Nejprve je třeba určit sílu proudu pro každou fázi. Výpočet se provádí podle vzorce I = W_k / (U_l • v3),

kde u_l - lineární napětí, 380 V v našem případě;

• v souladu s GOST 16442-80 je vybrána část žíly. V tomto případě je třeba vzít v úvahu, který kov se používá - hliník nebo měď, stejně jako způsob kabeláže - nad nebo pod zemí.

Zvažte příklad výpočtu třífázového kotle o výkonu 22 kW, připojení se provede pomocí 3-žilového kabelu.

Výpočet se provádí podle navrhované metody:

• určete proudovou sílu I = 22000 / (380 • v3) = 33,43 A.

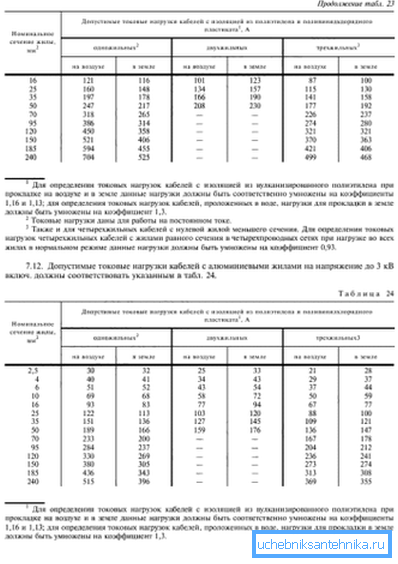

• podle GOST 16442-80 je vybrána část jádra, jsou možné 2 možnosti. Používá-li se měď, má průřez 4 mm² zcela vyhovující, protože jeho přípustné proudové zatížení bude 37 A, takže zůstane i malá rezerva. U hliníkových jader je nutné zvýšit průřez jádra na 6 mm.² - přípustné proudové zatížení v tomto případě bude také 37 A.

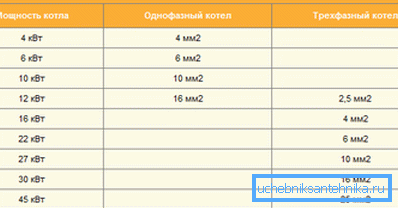

Poslední věc, kterou musíte udělat, je vyzdvihnout pojistku vhodné síly. Můžete jednoduše použít příslušné tabulky, u kterých je pro každou hodnotu výkonu kotle vyznačena průřezová plocha jádra a výkon automatické pojistky. Pro náš příklad použijte automatický 35A.

Bezpečnostní požadavky

Elektrické topné kotle s čerpadlem vyžadují zvláštní pozornost ve fázi napájení.

Zvažte následující:

• výkon automatické pojistky by měl během provozu kotle mírně překročit maximální intenzitu;

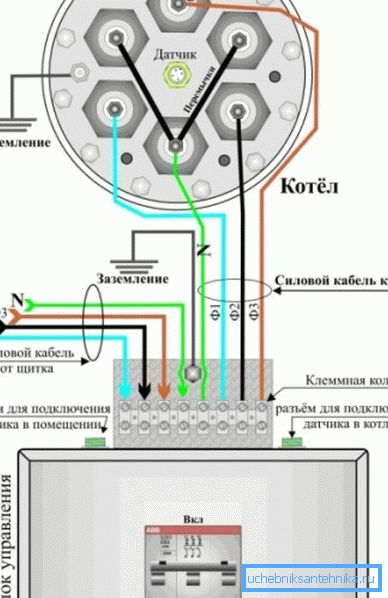

• je nutné připojit uzemnění. Uzemnění 3. nebo 5. obytného kabelu;
• vodič N (nulová pracovní teplota) je připojen ke svorkovnici stínění (nulová sběrnice);
• uzemnění (vodič PE na schématu) je připojen k příslušné sběrnici (označené "Země").

Dávejte pozor! Častou chybou při připojování je, že lidé zaměňují N a PE vodiče. Takže v tomto okamžiku je třeba věnovat zvláštní pozornost.

Elektrický kotelní svazek

Pod pojmem potrubí se rozumí celý proces připojení od A do Z, a to nejen napájení kotle, ale také instalace všech prvků topného systému (expanzní nádoba, cirkulační čerpadlo, filtry, ochranná skupina atd.).

Pro větší flexibilitu při regulaci vytápění můžete použít obvod se směšovačem. Díky tomu může být teplotní režim regulován nejen změnou výkonu kotle, ale i díky mixéru se servopohonem.

Při instalaci kotle je třeba dodržovat následující doporučení:

• je třeba ji co nejdál odpojit od vodovodního systému, elektrický kotel je umístěn pouze na suchém místě, je to proto, aby nedošlo ke zkratu;

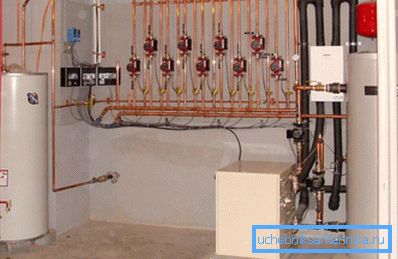

• kompaktní kotel může být umístěn na stěnu, v tomto případě se používají hmoždinky nebo kotevní šrouby. Modely podlah jsou také populární, mohou být omezeny na jednoduchý stojan dielektrika, samozřejmě musí být základna hladká;

• potom přejděte přímo k připojení k topnému systému. Přirozeně je přerušení dodávky vody v době instalace. Samotné spojení je jednoduché, jsou použitelné odpojitelné spoje, takže v případě potřeby nebude těžké demontovat kotel. Čerpadla pro topné kotle jsou instalovány blíže k kotli na vratném potrubí;
• pak přichází obrat elektrického dílu. Při výpočtu, který jsme pochopili v předchozích částech, je třeba poznamenat, že dráty by měly být umístěny v kabelových kanálech. Samozřejmě, všechny kabely jsou dobře izolované, ale další ochrana nebude nadbytečná. Jako kabelový kanál můžete použít vlnitou ohebnou trubku.

Dávejte pozor! Pokud nejsou příliš vysoké napětí, musí se připojit pomocí stabilizátoru.

• po tom zůstane pouze naplnit systém vodou a zkontrolovat těsnost.

Shrnutí

Elektrické kotle s čerpadly jsou vynikající volbou pro vytápění domů v oblastech, kde neexistuje centrální zásobování plynem, a není žádoucí používat analogy tuhého paliva. Dokonce i ve fázi výroby dodává výrobce kotel s takovými prvky, jako je expanzní nádoba a oběhové čerpadlo, díky čemuž je instalace topného systému poněkud zjednodušená.

Video ukazuje příklad připojení 6 kW elektrického kotle.
