Vodní čerpadlo pro vytápění: nucený oběh chladicí kapaliny

Nejčastěji moderní systémy vytápění používají speciální zařízení, která umožňují nucený oběh vody. Jedná se o vodní čerpadla pro vytápění a jsou obzvláště důležité, pokud je určena pro budovy s velkou plochou s teplem.

Výhody nuceného oběhu

Pohyb chladicí kapaliny v topných systémech lze provádět přirozeným způsobem nebo s použitím dalších zařízení. V prvním případě tekutina cirkuluje kvůli teplotnímu rozdílu a ve druhém kvůli čerpadlům připojeným k elektrické síti.

Nucená metoda má řadu nesporných výhod:

• Není třeba přísné dodržování pravidel pro umístění potrubí.
• V průběhu provozu systému je možné nastavit teplotu v jednotlivých místnostech.
• Za přítomnosti cirkulačního zařízení mohou být použity prvky s menším průměrem.
• Úspora při spotřebě paliva je zajištěna automatickou regulací.

Pozor! Hlavní nevýhodou je, že zařízení pro přenos chladicí kapaliny závisí na zdroji energie. V případě nouze na elektrických vedeních přestane systém fungovat.

Základní typy zařízení

Cirkulační čerpadla pro topná zařízení se mohou výrazně lišit, takže se jejich cena může trochu lišit. Některé modely lze rozlišovat vysokým výkonem, jiné - ukazatele odolnosti proti opotřebení nebo jiné vlastnosti. Všechna zařízení však mohou být rozdělena do dvou typů.

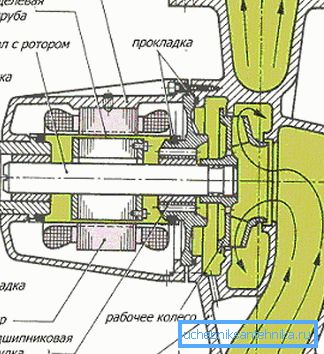

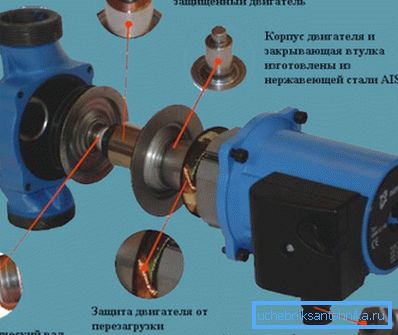

Návrhy mokrého rotoru

V takových zařízeních je rotující část umístěna přímo v čerpaném médiu. Ze statoru je oběžné kolo odděleno speciálním sklem, které je vyrobeno z nerezové oceli. Pokud jde o hřídel rotoru, může být vyrobena nejen z kovu, ale také z keramiky.

Účinnost tohoto zařízení pro čerpání kapaliny je asi 50 procent a to je normálně dostačující. Nové modely s rotorem ponořeným přímo do chladicí kapaliny jsou konstruovány s podporou modulárního principu, když jsou bloky instalovány v souladu s potřebným průtokem a velikostí.

Oběžné kolo tohoto typu cirkulačních čerpadel kombinuje výhody radiálních a axiálních mechanismů. Ložiska společně s rotorem a hřídelí tvoří jednu jednotku. Při startu jsou takové konstrukce schopné samostatného odstraňování vzduchu.

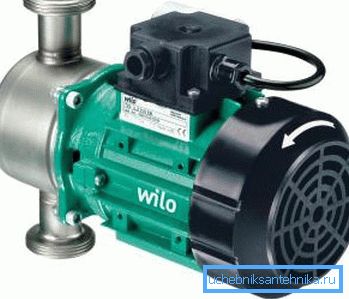

Výrobky se suchým rotorem

Tato zařízení jsou charakterizována vyšší účinností, proto jsou vhodnější pro instalaci v systémech, kde je nutné pumpovat velké objemy. Přístrojové motory nepřicházejí do styku s provozní kapalinou. Charakteristickým znakem je přítomnost speciálního těsnění mezi motorem a čerpací stanicí.

Při práci mezi kluznými plochami se vytváří tenký vodní film, protože v topném systému je kapalina pod vysokým tlakem ve srovnání s okolní atmosférou. Taková membrána umožňuje těsnění, když se hlavní části otáčejí.

Výroba prstenců se obvykle provádí z aglomerovaného uhlíku, nerezové oceli nebo keramiky.

Pokud mluvíme o konstrukčních vlastnostech, pak můžeme rozlišit dva poddruhy výrobků, jejichž náklady se výrazně liší.

• Konzola jsou vyrobena ve formě samostatné konstrukce, která nemá žádné spojení s tělem. Oběžné kolo a hřídel motoru jsou spojeny přes speciální spojku.
• Monoblok analogy jsou blok, který zahrnuje motor a samotné tělo. V této verzi je oběžné kolo namontováno na hřídeli.

Dávejte pozor! Používání výrobků se suchým rotorem pro vytápění malých budov nemá smysl. Můžete je instalovat při vytváření topného systému ve velkých chalupách a dalších velkých budovách.

Instalace

Instalace přístroje docela realisticky s vlastními rukama, protože tento proces neznamená žádné komplikované akce, i když budete stále potřebovat určité dovednosti. Kompletní s hlavním zařízením jsou vždy dodávány těsnící kroužky a potřebné součásti.

Hlavní ustanovení

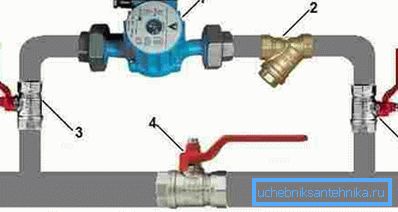

• Místo instalace musí být zvoleno tak, aby bylo možné dodatečně nainstalovat hrubý filtr. Zařízení chrání před vniknutím velkých částic rzi a dalších inkluzí.
• Po práci by mělo být oběžné kolo horizontální. Pokud je toto zanedbáno, oběhové čerpadlo během provozu způsobí hluk nebo úplně přestane fungovat.
• Během instalace by neměly být trysky zamyšleny. Na tělo jsou obvykle umístěny speciální šipky, které odrážejí směr pohybu pracovního prostředí.
• Závitové spoje musí být utěsněny speciální páskou nebo běžným vlekem. Spojovací prvky jsou nutně odděleny těsněním.

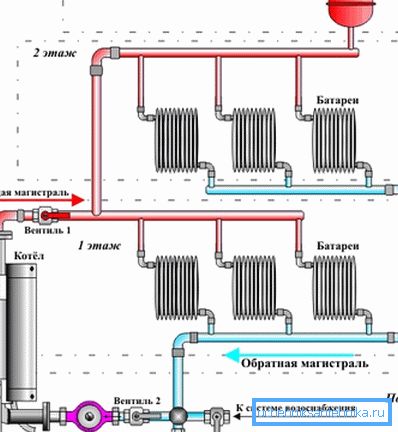

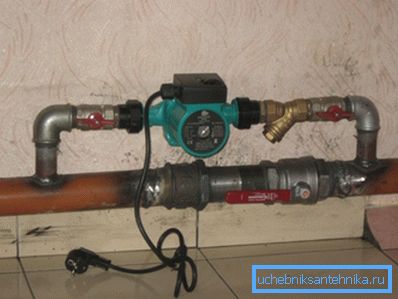

• Instalace čerpadla a uzavíracího ventilu se provádí přímo na obtoku, což je nezbytné, aby v nouzových situacích mohla chladicí kapalina procházet centrálním potrubím.
• Před spuštěním systému odšroubujte šroub na krytu. V tomto případě bude ze systému odstraněn vzduch.

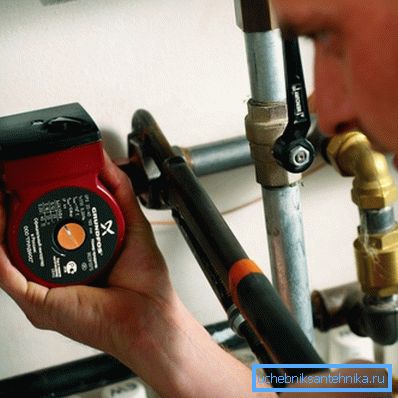

Sekvence akcí

Při instalaci čerpadla musíte dodržovat konkrétní plán, abyste předešli obtížným situacím. Podrobné pokyny pro provádění operací jsou uvedeny níže.

Odráží nejvýznamnější momenty.

1. Prvním krokem je příprava topného systému pro instalaci zařízení.. Chcete-li to provést, zcela vyndejte chladicí kapalinu. Je také žádoucí vyčistit topné potrubí.
2. Dále je čerpadlo samotné instalováno přímo na obtokovém ventilu.. Při upevňování hřídele motoru by se krabice měla otáčet s minimálním úsilím. Na okrajích nainstalovaných jeřábů.
3. Toto je následováno vložením zdvihu do centrálního potrubí.. Během práce se používá speciální armatury nebo svařovací stroj. Na hlavním potrubí je také instalován jeřáb.
4. Po instalaci následuje připojení k elektrické síti.. Všechny modely pracují z linek s napětím 220 voltů.
5. Po provedení hlavní práce je systém testován.. K tomu je naplněn chladicí kapalinou. Pokud nedojde k úniku a cirkulace je normální, pak byla práce provedena kvalitativně.

Pozor! Aby nedošlo k odtoku kapaliny z celého systému, můžete použít ventily. Je instalován přímo před místem, kde bude zařízení umístěno.

Možné příčiny selhání

• Nesprávné umístění terminálu a hlavního kabelu vede k vážným poruchám.
• Motor není umístěn vodorovně, takže uvnitř hromadí vzduch, který zařízení deaktivuje.
• Špatné filtrační zařízení prochází pevnými částicemi v souvislosti s fungováním výrobku.

Jako závěr

Cirkulační čerpadla pro ohřev vody v moderních topných systémech jsou považována za prakticky povinné prvky, jelikož díky nim se instalace potrubí provádí s přihlédnutím k estetickým hlediskům. Pro podrobnější seznámení se zařízením doporučujeme sledovat navrhované video.
