Vlastní podlahové vytápění

18-09-2018
Vytápění

Každý člověk se snaží poskytnout bydlení se všemi potřebnými věcmi a využít nové technologie, které vytvářejí požadovanou atmosféru a pohodlí. Důležitým faktorem tohoto problému je vytápění, které ohřívá všechny místnosti v chladné sezóně. Pokud bylo dříve rozhodnuto nainstalovat standardní vytápění s železnými trubkami a litinovými bateriemi, pak dnes najdete mnoho alternativních možností.

Jedním z nich je vyhřívaná podlaha, která je nejen příjemná procházet, ale také zajišťuje dostatek tepla pro udržení optimální teploty v místnosti. Existuje několik možností uspořádání podlahového vytápění, ale nejčastější a nejdostupnější je vodní systém. Uspořádání podlahy ohřívané vodou není příliš obtížné. V tomto článku vám vysvětlíme, jak vytvořit podlahu ohřátou vodou s vlastními rukama v soukromém domě, poskytneme krok za krokem pokyny pro instalaci a instalaci.

Výhody

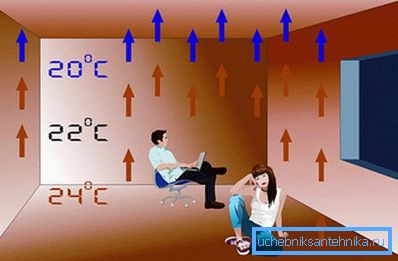

Výhody podlahy ohřívané vodou

Jak víte, nejpohodlnější teplota pro osobu je +18? С. Může být také udržován konvenčním systémem vytápění, ale pokud jde o podlahu, která může být velmi chladná kvůli přímému kontaktu s nadstavbou, je zde potřeba vyšší míry. Díky podlahovému systému pod podlahou se vzduch zahřeje na +22 ° С. Navíc existují další výhody, které uživatel obdrží při používání moderní technologie:

  • Žádné cirkulace prachu.
  • Snížení pravděpodobnosti vzniku hub v rozích.
  • Normalizace vlhkosti vzduchu.
  • Pohodlí obsluhy a péče.
  • Absolutní bezpečnost.
  • Kompatibilní s různými typy topení.
  • Dlouhá životnost.

Závažným argumentem ve prospěch teplé podlahy je nedostatek přímého a vizuálního kontaktu s topným tělesem, který umožňuje volně naplánovat interiér místnosti.

Základní rozvržení a typy trubek

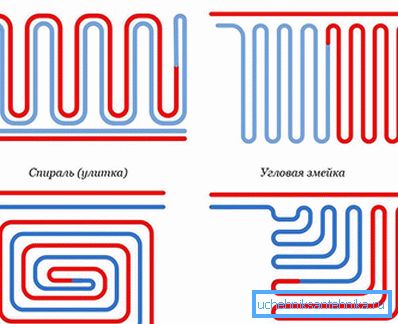

Schémata pokládky potrubí pro podlahové vytápění

Pro rovnoměrné rozložení tepla po celém povrchu je nutné zvolit správný způsob pokládky. Vzhledem k tomu, že voda bude postupně ochlazovat, instalace musí začít od stěn a pohybovat se podle zvoleného schématu. Chcete-li uspořádat teplou podlahu, můžete použít následující schémata:

  • Had - obejití obvodu prostorové vlnité linie z vnější stěny na další stěnu.
  • Hlemýžď - neustále prochází obvodem, pohybuje se do středu, každý nový kruh bude menší než předchozí.
  • Kombinované - obsahuje současně obě možnosti stylingu.

Při zkoumání různých možností instalace se každý potýká s problémem výběru typu potrubí. K dnešnímu dni můžete tyto možnosti použít:

Měď

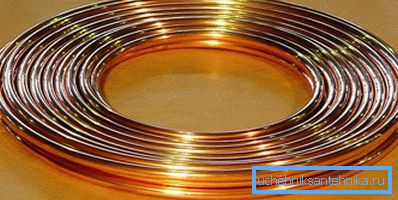

Měděná trubka pro podlahové vytápění

Zpracujte drahé materiály. Při uspořádání tepelně izolované podlahy je nutné je zakrýt, jelikož je spojka může nepříznivě ovlivnit. Ustavení potrubí vyžaduje speciální vybavení a znalosti v této oblasti, takže začátečník nebude schopen zvládnout úkoly.

Kovový plast

Kovové trubky

Kovové trubky se často používají při instalaci vyhřívané podlahy, protože materiál je poměrně trvanlivý, má jiný tvar. Jsou snadno instalovatelné. Také v seznamu výhod patří odolnost proti stresu. Po ohnutí, bez ohledu na teplotu topného vodiče, se tvar nezmění.

Polyethylen

Zesítěná polyetylénová trubka

V tomto případě se zesíťuje polyethylen (hustota zesíťování může být odlišná), která se nebojí mrazu. Je třeba si uvědomit, že při vysokých teplotách se potrubí narovná. Připojení potrubí mezi sebou nevyžaduje hodně času.

Polypropylen

Polypropylenová trubka

Dosud jsou výrobky z plastů velmi oblíbené v různých oborech. Polypropylenové trubky se často používají v moderních vytápěcích systémech, ale tato možnost není pro podlahy sotva vhodná kvůli velkému poloměru ohybu.

Není možné říci, které potrubí jsou lepší. Je důležité předem vypočítat vše pro stanovení a nákup potřebného materiálu.

Přípravná fáze instalace systému

Přípravné práce

Chcete-li studovat informace o tom, jak vytvořit teplou podlahu na vlastní pěst, je nutné v pořadí a především je třeba se seznámit s přípravnými pracemi. V první fázi je povrch připraven:

  • Pokud je podlaha instalována v obývacím pokoji, pak je veškerý nábytek vytažen.
  • Pokud je ještě třeba použít podlahu, je nutné ji opatrně demontovat.
  • Pro dosažení souladu s touto technologií je nutné, aby byly potrubí uloženy v dostatečné hloubce. Toho lze dosáhnout částečným nebo úplným odstraněním starého potěru. K provedení těchto prací potřebujete silné vrtací kladivo nebo elektrický zdvihák. Před zahájením práce potřebujete vědět, do jaké úrovně se můžete pohybovat. Za tímto účelem se vykloubí malá vrstva povrchu a zkontroluje se vzdálenost k betonovým deskám (v případě bytu). V soukromém domě s malou tloušťkou odlévacího potěru může být nutné jej úplně vyjmout a odstranit část lůžka.
  • Po vytvoření zahloubení je veškerý prostor odkrytých desek pečlivě odstraněn. Udělejte to lepší se speciálním konstrukčním vysavačem. Pokud se instalace uskuteční v soukromém domě a musel jsem odstranit část podestýlky pod podkladem, pak je nutné dobře utěsnit základnu. To se provádí samoobslužným nástrojem (může být sestaven z desky o rozměrech 20 až 20 cm, tyče o rozměrech 50 až 50 mm a příčné rukojeti je připevněno k základně) nebo pomocí vibračního ramene. Ty jsou benzín i elektrické. Pro ty, kteří žijí v bytě, jsou zapotřebí šetrnější metody tampingu, jinak strop sousedů bude trpět níže.
  • V dalším kroku budete potřebovat kovové kování o průměru 8 × 10 mm. Musíš si z ní vyměnit bednu. Pokud bude výška budoucího kravatu až 10 cm, pak bude stačit jedna úroveň, při zvedání 20 cm nebo více je lepší udělat to na několika úrovních. K tomu dochází k vytvoření dvou identických rovin, uvnitř mřížky je rozloženo rozteč podélných a příčných tyčí 40 cm. Mřížky jsou vzájemně propojeny rozestupy požadované délky. Všechny akce lze provádět pomocí pletacího drátu. V některých případech, pokud se akce provádějí v bytě a potěr potěru bude až 10 cm, pak se kovové majáky postaví rovně a základ se nalije bez použití lávky. Pomocí tohoto pravidla je řešení zarovnáno a rovina je zobrazena.
  • Během tří týdnů je zapotřebí umožnit, aby zaplavená vrstva stoupla, aby se stala silnější a v průběhu další práce neplavala.

Pokud by byt nemusel odstraňovat starý potěr, ale podlaha musí být vyrovnána, lze použít samonivelační směsi. Při práci s nimi je důležité dodržovat poměr součástí doporučených výrobcem. Je-li prostor větší než je uvedeno na obalu, pak by mělo být území rozděleno do sekcí. Můžete je oddělit pomocí polyuretanové pěny, protože řešení nebude proudit. Po nalití oblasti je důležité jezdit s jehlovým válečkem, abyste odstranili zbytky vzduchu, aby se zlepšila přilnavost.

Hlavní fáze práce

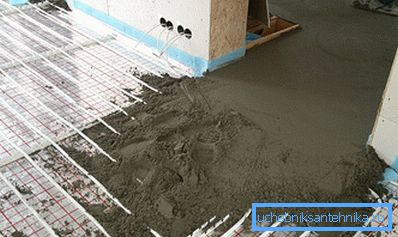

Polosuchá podlahová potěra

Po přípravných pracích můžete pokračovat v přímé instalaci.

  • Děláme čištění. Nejlepší je, aby byl mražený a zesílený potěr nanesen základním nátěrem. To lze provést v jedné vrstvě. Tím se odstraní nežádoucí prach a zpevní se povrch.
  • Celá oblast je pokryta hydroizolací. Pro tento účel se používá polyethylenový film o tloušťce 200 mikronů. Plátna se překrývají, musí být nejméně 10 cm. Švy jsou nalepeny běžnou páskou. Otočení se provádí na stěnách o 5 cm.
  • Těsnicí pásek je na obvodu lepen. Jeho výška by měla odpovídat vrstvě budoucího potěru s izolací. Je vyrobena z pěnového polyurethanu a je nezbytná k vyrovnání roztažnosti betonu při zahřátí.
  • Další vrstvou je izolace. Pro tyto účely se používá pěnový nebo pěnový plast. Jejich minimální tloušťka by měla být 3 cm. Pokud je tato úroveň plánována na tloušťku 6 cm nebo více, pak je nejlépe položit několik vrstev. V tomto případě musí být umístěny tak, aby švy byly propletené a nebyly překrývají. To je důležité, protože se nebudou lišit pod zatížením dokončovacího potěru.

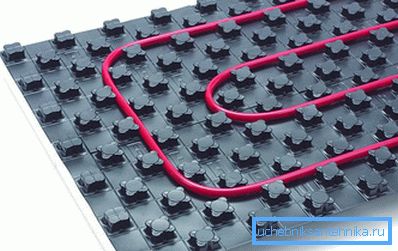

Pohodlná metoda pokládání trubek

  • Pro větší pohodlí je lepší použít horní vrstvu izolace s výstupky (speciální plastové výstupky, mezi kterými je potrubí položeno). Pokud to není možné, pak se kovový mříž vejde do přírůstků 10-15 cm. V prvním případě se potrubí dobře lisuje díky svým konstrukčním rysům a závity jsou upevněny plastovými svorkami. Ve druhém případě se použije drát pro fixaci.
  • Další sada kolektoru. Aby to zabíralo méně prostoru, je obvykle zapuštěno do zdi. Výklenky se vyrábějí pomocí vrtací kladivě s dlátem. Pro upevnění samotné skříně jsou vyvrtány otvory, do nich jsou zasunuty hmoždinky a šrouby jsou upnuty.
  • Uvnitř instalované skříně jsou namontovány dva kolektory (jeden přívod, druhý pro zpětný proud). Pro snadnější sledování při nákupu špičky jsou ventily sklopné. Zvažte také možnost přidání dalších obrysů, možná to bude v budoucnu vyžadováno. Rozdělovač je připojen k hlavnímu okruhu z kotle.

Možnosti uložení potrubí podlahového vytápění

  • Trubky jsou položeny podle dříve vybraného schématu. Mělo by začít od sběrače a dále od vnější stěny až ke středu (při pokládání kohoulem). Je důležité, aby na přívodu k rozbočovači byly všechny potrubí izolované. Tím se zabrání nadměrnému přehřátí některých oblastí.
  • Plocha jednoho okruhu by neměla přesáhnout 40 m2, v případě, že je místnost větší, musí být rozdělena do několika obrysů.
  • Délka potrubí v jednom okruhu by neměla přesáhnout 80 m o průměru 16 mm a 120 m o průměru 20 mm. To je způsobeno tím, že může dojít k velkému poklesu tlaku a teploty.
  • Připojení potrubí není povoleno v místě. Pokud však taková potřeba vznikne, pak je zrychlí. U sklápěcích spojů musíte v případě poruchy nechat revizní okno pro údržbu.

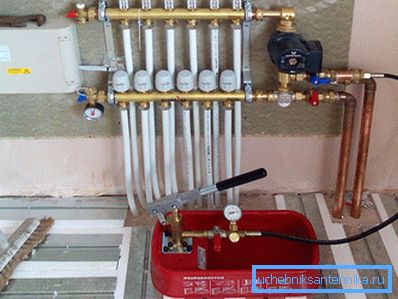

Zařízení pro zvlnění trubek

  • Po položení potrubí je celý systém zalomený. K tomu je naplněn vzduchem nebo vodou. Tlak vzroste až na hodnotu, která je 8 až 10násobek jmenovitého výkonu. V tomto stavu je systém ponechán na jeden den. Pád by měl být nevýznamný - je povoleno rozšířit potrubí. Celá délka potrubí je zkontrolována na poškození.
  • Příprava roztoku pro potěr. Určitě bude muset přidat plastifikátor. Díky tomu bude směs pružnější. Poměr cementu a písku se u konkrétní značky liší, obvykle je uvedeno na obalu. Plastifikátor bude potřebovat rychlostí 1 l na 1 m2.
  • Plnění se provádí tak, aby potrubí zůstalo pod tlakem. Během provozu můžete náhodně poškodit obrys některým nástrojem. Je lepší ji nyní odhalit, než je vše zmrzlé.
  • Plné zrání betonového potěru trvá 28 dní.
  • Po vysušení můžete odřezat přebytečnou tlumicí pásku a položit dlaždice.

Pokládací krok je určen v závislosti na účelu vytápěné podlahy. Pokud je to jediný zdroj vytápění, pak by měl být rozteč 15 cm a pokud je pomocný přístroj až 30 cm. V případě, že je k dispozici několik okruhů, musí být v potěru umístěna také tlumiče.

Další možnosti

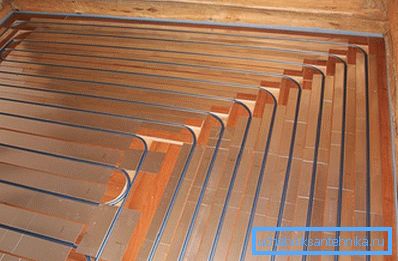

Tepelně izolovaná podlahová voda v dřevěném domě

Vedle cementové metody pokládání se také dnes rozšiřuje kladení potrubí na polystyren a dřevěnou základnu. Obecným principem je, že není třeba vyplnit dokončovací potěru. V prvním případě slouží izolační desky jako vodítko pro pokládku potrubí, protože jsou k dispozici speciální kanály.

Před položením obrysu jsou umístěny speciální kovové desky, které zvyšují oblast přenosu tepla. Ve druhém provedení je izolace namontována mezi mezerami. Desky dřevotřískových desek jsou položeny nahoře, ve kterých jsou jako v první variantě vyříznuty drážky pro vodič. Kovové desky jsou namontovány stejným způsobem. Na vrcholu všeho je potažena dokončovací nátěrová hmota, v jejímž rámci může působit laminát nebo jiný materiál.

Výhodou těchto možností je, že na podlahu nevyvíjejí další tlak. Například je možné jej použít ve druhém patře dřevěného domu.

Zkusme to shrnout. Je možné vytvořit vlastní podlahu ohřívanou vodou. Je třeba počítat vše, zvolit schéma kladení potrubí a konzultovat s odborníky. Při správné instalaci a souladu s celou technologií bude teplý vzduch rovnoměrně rozptýlen nejen v místnosti, ale i v sousedních místnostech, a to od spodních vrstev.

Jako doplnění znalostní základny a rozšiřování horizontu doporučujeme přečíst si článek "Jak správně položit teplou podlahu pod dlažbu"

Video

Podívejte se na video o instalaci trubek z kovového plastu pro uspořádání podlahového vytápění:

V tomto videu můžete vidět proces instalace vyhřívané podlahy pomocí polypropylenové trubky:
