Víčko chladiče. principy práce. schéma instalace typy

Dopravní zápchy jsou samostatnými prvky konstrukce, o kterých se říká, že jsou "malá cívka, ano silnice". Tyto jednoduché omezovače umožňují provádět řadu funkcí od utěsnění baterie až po možnost připojení několika radiátorů a instalace regulačních ventilů. Účelem tohoto materiálu je pochopit, jak funguje víčko chladiče a jak ho instalovat.

Malá velikost je velký problém.

Začněme

Zástrčky baterií

Různé baterie mají své vlastní omezovače a pravidla pro jejich instalaci.

Nyní jsou všechny nové výrobky na trhu vybaveny hotovými montážními sadami, které zahrnují dva typy zástrček:

  • Neslyšící - produkty, které zcela blokují vstup nebo výstup z radiátoru.
  • Průchod - mají otvory o menším průměru pro přídavné připojení regulačních jeřábů, Mayevských jeřábů, připojení spojovacích trubek.

Odkazy! V hotových sestavách je jedna zaslepená zástrčka, dvě kontrolní stanoviště nebo dva Američané, jeden kontrolní bod s jeřábem Mayevsky nebo jeho ekvivalent. Konzoly (dva nebo tři) se vkládají do některých sad, které slouží k upevnění baterie na stěnu.

Majitelé starých litinových radiátorů také nezapomínají, protože u jejich topných systémů mají průchozí otvory dva průměry:

  • Půl palce - pro trubku o průměru 20 cm;
  • Tři čtvrtiny palce - pro trubku o průměru 25 cm.

Pracovní principy pro pochopení

Princip fungování krytu chladiče je jednoduchý, nastaven a zapomenut, je mnohem důležitější znát jiný princip - princip umístění zátek v závitových spojích.

Pro vaše informace! Zástrčky pro topné tělesa, nesprávně zasunuté, mohou nejen snížit přenos tepla z chladiče, ale také úplně zastavit cirkulaci tepla v baterii.

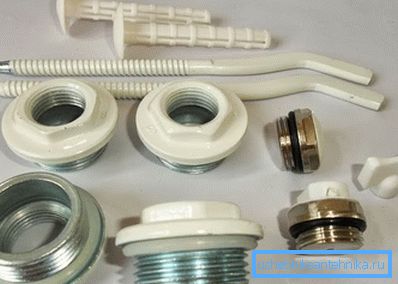

Je důležité vše správně uspořádat.
  • Proto při umístění zástrček do zařízení, pokud zcela vyměníte baterii, musíte dodržovat zásadu podobnosti. Instalace zástrček je stejná jako v předchozím případě;
  • Pokud změníte schéma napájení potrubí a necháte staré radiátory, je lepší nejen uspořádat zástrčky, ale také je nahradit.

Přibližné schéma zapojení: základní klasika

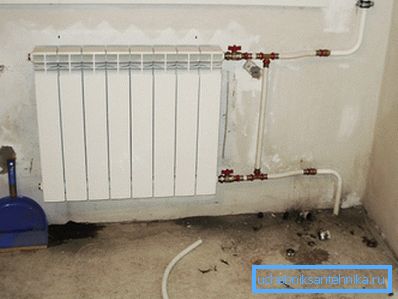

Horní, horní pokojová teplota.

Pro základní klasický model považujeme dvoutrubkové připojení, v němž napájecí potrubí s tepelným nosičem a výtlačnou trubkou s chlazenou kapalinou zapadnou na jedné straně, horkým zdrojem umístěným nahoře a zpětným tokem ze spodu.

Instalace je následující:

  • Horní vchod je uzavřen zástrčkou kohoutem a přípojkou k horkovodnímu potrubí;
  • Protější horní vchod je uzavřen podobným pahýlem pod Mayevskyho kohoutem nebo spíše s Mayevskyho kohoutem;
  • Dolní vstup (pod přívodem chladicí kapaliny) je zátka přes zpětný ventil;
  • Spodní opačný vstup je slepý konec.

Typy těsnicích spojů

Navzdory závitovému spojení bude voda vždy najít místo pro proniknutí a výstup.

Za účelem utěsnění spojů a zabránění proudění chladicí kapaliny ze systému se používají následující pomocné prostředky:

  • Lněné prameny;
  • UNIPAC Specialty Paste;
  • FUM - páska.

Dvě těsnicí technologie:

  • Nejprve - z lněných vláken je vytvořen tenký, úzký pás bez hrud a záhybů. Tento pás obepíná kloub v opačném směru jako závit.

Vlákna jsou položena pevně, bez rolování a současně rovnoměrně bez tvorby hřebenů. Aby se zabránilo zkroucení vlákna, které se přesouvá na jedno místo, je vlákno s vlákny zpracováno pastou UNIPAC;

  • Druhý - Na závitové spojení je našroubována pára FUM. Technologie, která položí něco jako bandáž. Páska se v první řadě obtéká celým obvodem potrubí a pak se páska dokončí s překrytí tří čtvrtin šířky předchozího turné.
Photo sealer - vlákno.

Odborná rada! Předpokládá se, že první typ utěsnění je spolehlivější, je instalován v závitových přípojkách po dlouhou dobu. Páska FUM je méně odolná a je použitelná pro sloučeniny, které jsou kontrolovány každých několik let. Dopravní zápachy u litinových radiátorů bez uzavíracích ventilů byly instalovány první metodou.

Nastavení jak a co

Metoda utěsnění je jasná, zůstává otázka, jak utáhnout zátky v radiátorech. A je tu něco, o čem mluvit.

Existuje několik přístupů k řešení tohoto problému:

  • Nejjednodušší je to s litinovými bateriemi. Zástrčka pro litinový radiátor je bezpečně přišroubována na místě pomocí nastavitelného klíče. Jedinou podmínkou pro výběr nástroje je průměr, který může sloužit.
  • S moderními bateriemi je to poněkud komplikovanější. Prakticky všechny radiátory používají kohoutky pod jménem Američana s maticí, jsou instalovány ne s klíči, ale s klíčem ve tvaru písmene L. Mimochodem, je potřeba stejný klíč, pokud instalujete baterii do starých litinových baterií. Tento kontrolní stanoviště radiátorového žehlička přijme tento jeřáb jako rodák, ale nemůžete to udělat bez šestiúhelníku.

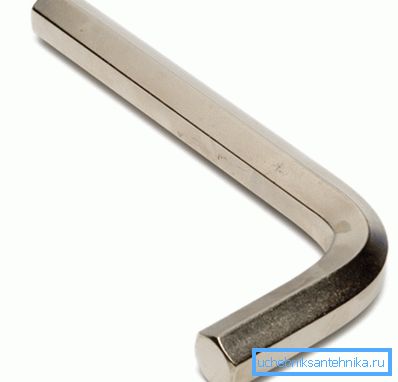

Hexagon.

Tip! Hexagon pod Amerikou v souborech těchto klíčů je vzácný, je mnohem častěji prodáván samostatně, jeho cena je docela přijatelná. Někdy se můžete setkat s doporučeními nahrazení klíče domácím čtvercovým kolíkem. To je možné, ale není žádoucí.

  • Nyní, i když se korok pro litinový radiátor mění, potřebujete dva klíče: klíč pro americký klíč a klíč s nastavitelným klíčem pro běžnou matici. Samozřejmě, pokud se jedná o zátku chladiče nebo zátka z litinové zátky, je zaslepená, je instalována pouze s nastavitelným klíčem.

Brute síla a nedostatek

Žádná instrukce vám nebude popisovat to, že zlatá zastávka v okamžiku, kdy je nutné zastavit a zastavit snahu utáhnout závitové spojení. Je zřejmé, že budete dělat všechny akce s vlastními rukama a řídit se vlastními zkušenostmi a pocity.

Ale připravili jsme několik tipů:

  • Zkušební upevnění se provádí bez navíjení, ruční vizualizace povahy spojení a určení typu závitu - vpravo nebo vlevo;
  • Během závěrečného upevnění se klíče pohybuje hladce, bez trhlin, zejména v závěru;
  • Pokud dojde k překážce před úplným připojením dílů, musí být spojení rozebráno a zkontrolováno, nejpravděpodobnější příčinou překážky je zhutněná páska nebo vlákno kompaktoru;
  • Při plném průchodu maticového závitu se ovládání provádí hladkým utažením klíče bez většího úsilí.

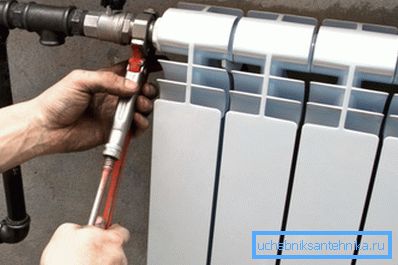

Twist úhledně, bezpečně, ale bez námahy.

Tip! Ostré úsilí, trhnutí často nevedou ke kontrole utažení, ale k rozbití závitového spojení. Pokud dojde k dotažení podtáhnuté matice, nedokážete ji poškodit tím, že ji vyměníte. Proto pečlivě postupujte.

Na závěr

Je snadné instalovat zástrčku, výměna nebo regulace se provádí bez značné námahy, pokud bylo vše provedeno hned od začátku. Video v tomto článku připravilo materiál o vazbě radiátorů a použití těchto malých, ale nepostradatelných pomocníků.
