Vertikální radiátory - jejich typy, výpočty a připojení

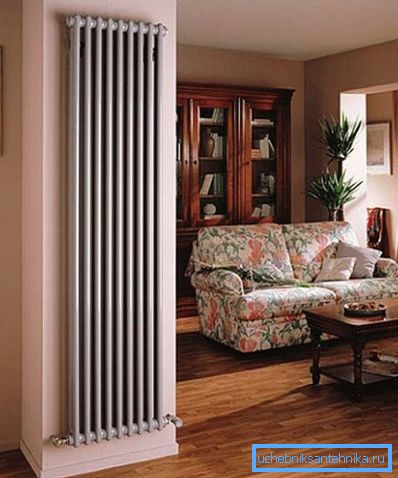

Ihned je třeba říci, že vertikální radiátory jsou používány nejen jako topná zařízení, ale také jako předmět dekorativní dekorace v místnosti - něco jako originální doplněk do interiéru. Řeč v tomto případě se týká ohřevu vody, takže se zajímáme o trubkové a panelové zařízení vyrobené z bimetalu nebo hliníku, stejně jako jejich provozní vlastnosti.

Kromě toho upozorňujeme na některá nuance při instalaci takovýchto ohřívačů a navíc ukážeme video v tomto článku.

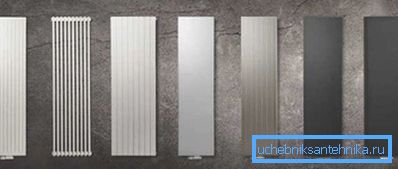

Vertikální radiátory

Pokud chcete použít vertikální nestandardní vytápěcí radiátory uvnitř (do výšky 1800 mm), musíte pochopit, že nemohou být instalovány pod okna.

Následkem toho ztratíte dodatečnou tepelnou izolaci, jelikož proudění teplého vzduchu, které stoupá před oknem, odděluje studený průtok ze skla. Stejnou situaci však vytváří podlahové vytápění, takže není rozhodující.

Druhy

  Poznámka: Ve skutečnosti jsou všechny radiátory pro systém ohřevu vody vertikální, protože jejich provoz probíhá právě v takové poloze. Mohou být vyrobeny z různých kovů a to ve skutečnosti závisí na jejich hmotnosti a ceně. Kromě toho může přímo ovlivnit účinnost přenosu tepla.

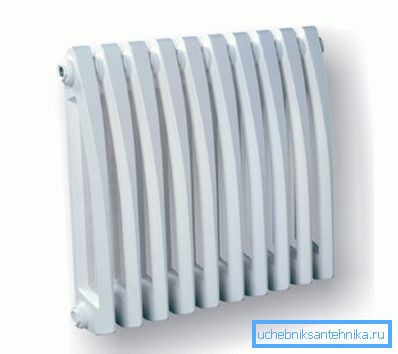

• Vertikální radiátory z litinového železa patří do kategorie trubkových (sloupcovitých) průřezů, to znamená, že jedna část se zpravidla skládá ze dvou vertikálních trubek nebo sloupků propojených a počet těchto úseků lze volit podle svého uvážení.

Litina je zvláště výhodná v centralizovaných vytápěcích systémech, protože se díky své tloušťce dlouho ohřívá, ale udržuje teplo po dlouhou dobu, což je velmi výhodné pro příležitostné dodávky chladicí kapaliny. Zařízení pro litinové žehličky mají dvě hlavní nedostatky - jde o velký objem (pro autonomní systémy, je to příliš drahé a pro centralizované je téměř nepostřehnutelné) a velké množství.

• V současné době jsou ocelové ohřívače velmi často používány, ale jsou vyráběny pouze z panelového typu pracujícího podle principu konvekce - nevyrábějí trubkovité modely z oceli, přestože mohou být vyrobeny samostatně v nerezovém provedení. Vzhledem k velkému počtu velikostí, nízké hmotnosti a relativně nízkých nákladů a atraktivnímu designu jsou zakoupeny velmi často, i když ve většině případů se jedná pouze o autonomní systémy vytápění.

Hlavní nevýhodou takovýchto ohřívačů je jejich náchylnost k korozi, takže instrukce nedoporučuje je používat v systémech s centralizovaným vytápěním, protože díky vysokému tlaku může dojít k jejich úniku.

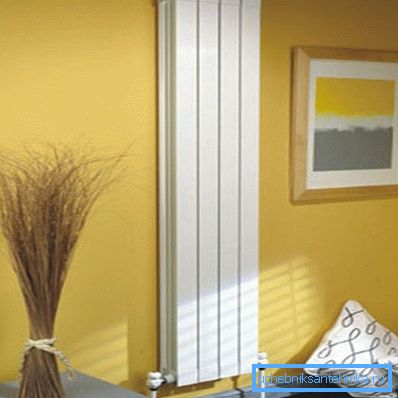

• Hlavní výhodou hliníkových modelů je nejvyšší ztráta tepla a nejmenší hmotnost mezi všemi typy ohřívačů tohoto druhu, ale mezi výhodami je samozřejmě řada nevýhod. Nejdříve je nemyslitelné instalovat trubkové hliníkové vertikální radiátory v centralizovaných vytápěcích systémech dokonce i v nízkopodlažních budovách, kde pracovní tlak není příliš vysoký, protože do chladicí kapaliny je třeba přidat speciální antikorozní činidlo, což je možné pouze v autonomních systémech. Kromě toho jsou náklady na takovou baterii poměrně vysoké, ale tyto nevýhody jsou více než kompenzace vynikající konstrukce výrobku.

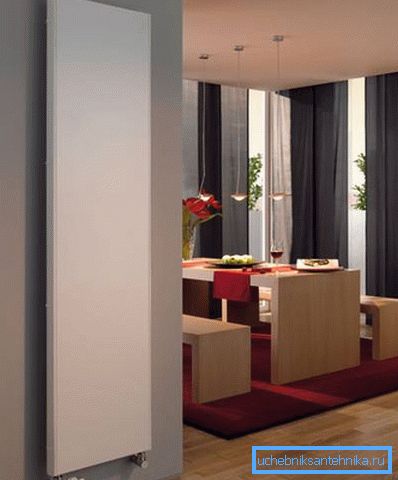

• Ve vzhledu jsou hliníkové a bimetalické modely velmi podobné, navíc jeden a druhý má trubicovitý typ cirkulace chladicí kapaliny, i když technické vlastnosti těchto baterií jsou velmi odlišné od sebe.

Bimetalová struktura je tedy trubkovitá nádoba, ve které je vnitřní ocel a hliník je venku, a proto díky oceli vydrží nejvyšší tlak, který je možný v topných systémech, a díky hliníku se jejich přenos tepla výrazně zvýší.

Na sanitárním trhu jsou tyto modely pravděpodobně nejvíce poptávané, protože mohou být instalovány v systémech jak autonomního, tak centralizovaného vytápění (takovéto ohřívače jsou také demontovány v sekcích).

Zrcadlové a ploché radiátory

Takové modely, jako na horní fotografii, jsou zpravidla vertikální topné radiátory s dolním připojením, které slouží jako vynikající doplněk k vnitřku místnosti a současně ji zahřívají.

Možná, že pro dekorativní výhody jsou to ty nejkrásnější modely, ačkoli ve velkém měřítku odpovídají hlavně jiným ohřívačům, a proto zabírají tolik místa, kolik potřebujete.

Takovéto radiátory mají trubkovitý systém cirkulace vody a vynikající přenos tepla - například uvádíme pod tabulkou výrobků ECA.

Panel ECA hladký

Zrcadlo panelu ECA

Výpočet a připojení

Před připojením ohřívačů k okruhu je třeba vypočítat jejich počet nebo pouze výkon jedné jednotky podle objemu nebo kvadratury obydlí, kde bude instalace probíhat.

Předpokládejme, že instalujete bimetalické vertikální radiátory vytápění, pak je třeba se podívat na výkon jedné části v doprovodných dokumentech, ale například vzali jsme 185W, to jsou parametry Mirado.

U míst se stropy nepřesahujícími 2,7 m a tloušťkou stěny nejméně 0,6 m se použije vzorec S * 100 / P, kde S je plocha místnosti, P je výkon jednoho úseku a 100 je počet wattů potřebných pro vytápění m². Pokud budeme mít pokoj 30m², znamená K_{počet sekcí}= S * 100 / P = 30 * 100/185 = 16,2, ale jistě je samozřejmě lepší použít 17 sekcí.

Takové výpočty lze však také provést podle objemu místnosti, zejména pokud máte vysoké stropy nebo používáte panelové radiátory, které nelze demontovat do sekcí.

Používá vzorec P = V * 41,

• kde P je celková síla ohřívače,
• V je objem místnosti
• a 41 je počet wattů požadovaných pro vytápění m³

Vezmeme si pokoj se stejnou plochou, ale s 3m stropy, proto dostaneme V = 30 * 3 = 90m³. Proto je P = V * 41 = 90 * 41 = 3690-3,69 kW - to je celkový výkon jednoho nebo více topidel požadovaných pro takovou místnost.

Je-li topný okruh již namontován, je velmi jednoduché připojit vysoký radiátor s vlastními rukama, zejména proto, že obvykle mají spojení zespodu nebo ze spodních stran.

Je velmi důležité, abyste ho správně napravili a nebylo to žádné zkosení a vstupy přesně odpovídaly umístění obvodů obvodu, takže správné označení montážních bodů konzol je velmi důležité. Každý ohřívač musí mít na vstupu a výstupu ventily a armatury (kohouty), aby bylo možné je demontovat samostatně.

Závěr

Ne všechny místnosti nepotřebují vždy stejnou teplotu vzduchu, a proto regulují vertikální otopné tělesa odděleně od sebe, používají se automatické termostaty různých konstrukcí. Podstata provozu takového zařízení spočívá v tom, že nastavíte požadovanou teplotu, po dosažení se ventil zavře a při pádu se průchod opět otevře.
