Ventil chladiče. princip fungování termostatu. mechanické a

Podle typů lze nastavovací ventil pro radiátory rozdělit na dva typy - jedná se o mechanismus s nastavitelnou intenzitou průtoku chladicí kapaliny a diskrétní, který může být buď otevřený nebo uzavřený.

Pokud je vše s první jednotkou jasné, druhý termostatický je rozdělen na elektroniku s různými typy logiky a mechanického, s různými plnidly, na kterých závisí kvalita provozu. Proto se zaměříme více na termostatické přístroje a jejich zařízení, stejně jako na video v tomto článku.

Klimatické řízení

Princip fungování termostatu

• Nosič tepla, který cirkuluje ve vytápěcím systému, má určitou teplotu, která je přenášena do chladiče, topný vzduch v místnosti a běžný ventil reguluje průtok, čímž se chladič baterie nebo ohřívač. V případě termostatu je také regulována teplota v radiátoru, ale to se provádí automaticky, v závislosti na teplotě vzduchu v místnosti.

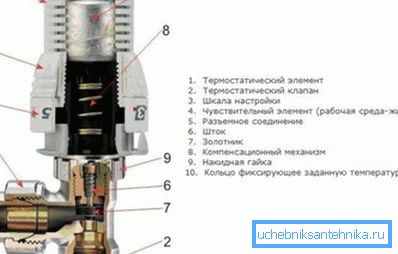

• Termostatický regulační ventil na chladiči má plnicí látku (pevnou látku, kapalinu nebo plyn), která reaguje na teplotu vzduchu, tj. Při zahřátí, roztahuje a tlačí tyč, zablokuje průchod chladicí kapaliny a po ochlazení se zužuje a tyč se pohybuje dozadu, čímž uvolňuje průchod horký voda cirkulující v radiátoru. Elektronický termostatický regulátor pracuje podobným způsobem, ale je mnohem přesnější.
• Např. Nastavíte ladičku na 3 - obvykle odpovídá 20 ° C a cirkulace chladicí kapaliny bude pokračovat, dokud se teplota vzduchu v místnosti nezvýší na 21 ° C a pokud se tak stane, plnící se roztahuje, měch se bude tlačit na tyč a průchod bude blokován. Když teplota vzduchu v místnosti klesne na 19 ° C, plnička se zmenší a voda se bude tlačit zpět, čímž se otevře průchod, aby se mohl cirkulovat v radiátoru.

Mechanické termostaty

Poznámka: Všechny termostatické regulátory mechanického typu jsou rozděleny do tří skupin podle vyplnění vlnovce různými plnivy. Mohou tedy být pevné látky jako parafín, stearin nebo ozokerit, kapalina, jako alkohol nebo olej, nebo to může být zkapalněný plyn.

V případech, kdy je vlnovec naplněn parafínem, stearinem nebo ozokeritem, je reakční proces spíše zablokován - plnění dosáhne požadovaného stavu jen 40 minut po stanovení požadované teploty v místnosti.

A protože reakce přístroje je naprogramována na jeden stupeň, prostě nemá čas pracovat na správné teplotě a chyba zpravidla dosáhne 1,5 °. To znamená, že pokud nastavíte 20 °, pak nebude pracovat na 19-21 ° C, ale na 17,5-22,5 ° C.

Další negativou takového zařízení je vliv vnějších faktorů, například parafinový vosk může být ohříván ze zadní stěny chladničky umístěného v blízkosti nebo ochlazeného z průvanu. Nicméně mechanická zařízení s pevným plnidlem jsou považována za nejspolehlivější mezi jejich protějšky (tekutina a plyn), kromě toho je cena za ně poněkud nižší.

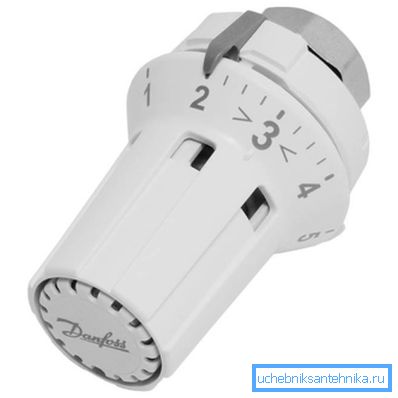

V případech, kdy je regulátor naplněn alkoholem nebo olejem, reaguje vlnovka mnohem rychleji - to se děje po 25 minutách - téměř dvakrát rychleji než u pevného plniva. Ve vzhledu jsou tyto kohouty kompaktnější, poněvadž vlnovce jsou zde menší, proto je hlava s nastavovacím knoflíkem stlačena.

Takové zařízení může fungovat správně při teplotě chladicí kapaliny 50-80 ° C, avšak chyba je zde možná a v závislosti na výrobci bude 0,9-1,5 ° C.

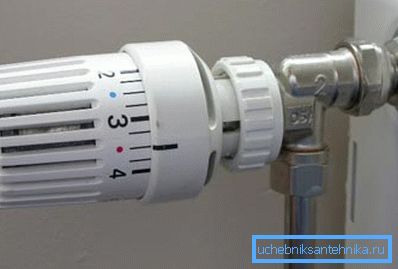

Mezi mechaniky je nejdokonalejší termostat s plynovým vlnovcem - jeho zpoždění v reakci na zvýšení nebo pokles teploty ve srovnání s pevnými látkami a kapalinami je minimální.

Trvá to jen 8 minut, než reagovat na změnu teploty vzduchu v místnosti - ve srovnání s 25 a 40 minutami je to velmi málo! Důvod je zde poměrně jednoduchý - měchy jsou co nejdále od stěn regulátoru, což zvyšuje jejich citlivost, protože vnější faktory zde mohou mít jen minimální účinek.

Poznámka: Regulátory teploty jakéhokoli typu, přímé a úhlové, instrukce nedoporučuje instalovat v blízkosti topných zařízení, v průvanu a za záclonami. Tyto faktory přispívají k selhání mechanismu.

Tabulka termostatů DANFOSS

Elektronické termostaty

Elektronický termovzdušný ventil pro topný radiátor může být dvou typů - s otevřenou a uzavřenou logikou, tj. První možnost je programována a druhá není.

Při použití se liší, takže zařízení s uzavřenou logikou jsou instalována přímo na radiátory a programovatelné regulátory jsou instalovány jako nezávislé topení jako regulátor. Sdílí informace o teplotě v každé místnosti pomocí senzoru dálkového ovládání a tím má schopnost regulovat celkovou teplotu.

Významnou nevýhodou elektronických termostatických ventilů jsou jejich vysoké náklady a závislost na zdroji energie. Pokud je baterie vybitá nebo baterie je vybitá, přístroj přestane fungovat.

Poznámka: Při montáži na radiátory, termostaty jakéhokoli typu by měly být (baterie) vždy vybaveny uzavíracími ventily. To může být buď konvenční kulový ventil nebo kuželový ventil.

Další ovládací prvky

Pokud máte samostatný okruh instalovaný na vytápění, to znamená kromě radiátorů také systém podlahového vytápění, pak budete určitě muset nainstalovat vyvažovací radiátorový ventil, protože baterie a podlaha potřebují různé teploty. V závislosti na konstrukci obvodu (jeho rozvětvení) můžete použít třícestný nebo čtyřcestný termostatický ventil, který přenese chladicí kapalinu přes požadovanou (specifikovanou) teplotu.

Princip fungování je poměrně jednoduchý - z kotle chladicí kapalina vstupuje do třícestného (čtyřcestného) ventilu se stejnou teplotou, která je potřebná pro ohřívání radiátorů, ale příliš vysoká pro vytápěnou podlahu.

Ventil tak zablokuje směrem k podlaze a vypouští vodu do zpětného potrubí - když se potrubí na podlaze ochlazuje - ventil se otevře a oběh se vrátí do určitého teplotního bodu.

Závěr

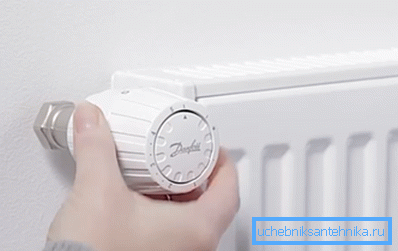

Závěrem bych chtěl zmínit nastavení termostatů, které musí být nutně provedeny po jejich instalaci vlastním rukama - bez nich nebudete schopni upravovat vnitřní klima. Chcete-li to provést, musíte zavřít všechna okna a dveře, otočte knoflíkem úplně doleva a počkejte, dokud se teplota v místnosti nezvýší nad požadovanou teplotu 5-6 ° C.

Poté otočte knoflíkem doprava a počkejte, dokud teplota neklesne na požadovanou teplotu, a pomalu začněte otvírat regulátor, dokud neuslyšíte zvuk vody - nechte ho v této poloze.
