Vázání chladiče - schémata a dokování

11-08-2018
Vytápění

Většinou se vázání ohřívače připojuje k hře novému hráči. Radiátor se vejde do potrubí, je vybaven novými zástrčkami a regulačními jeřáby - to je vše, už je ve hře.

Vyjádřená jednoduchost však bude fungovat jen tehdy, bude-li vše správně provedeno, chladiče procházejí radiátorem správným směrem, radiátory samotné jsou vybaveny kování s plným pochopením problémů s kompatibilitou, spojení jsou uzavřena znalostí.

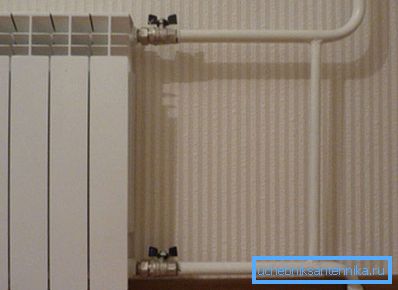

Příslušný návrh vstupu.

Jednoduchý proces, ale znalost je potřeba

Abychom pochopili správnost procesu, rozdělíme ho na součásti.

Celý pokyn je následující:

  • Dostupné schémata pro připojení radiátorů - vybíráme;
  • Kompatibilita různých typů baterií a armatur - kontrola;
  • Páskové radiátory s potrubím - dok.

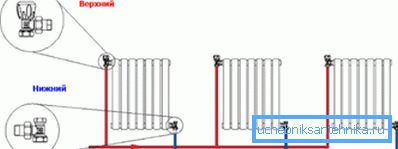

Znalost schématu - vyřešili problémové patro!

Pro informaci! Odděleně budou brány v úvahu obecná pravidla pro prostorové umístění radiátoru, protože jejich zanedbání může výrazně snížit účinnost baterie.

Obecné pojmy

Porušení jednoduchých pravidel pro vložení baterií může vyloučit všechny následné fáze páskování, což snižuje účinnost jednoho spojení na 25%.

Takže:

  • Vzdálenost od parapetu by neměla být menší než 10 cm;
  • Vzdálenost od podlahy ke spodní hraně radiátoru by neměla být menší než 12 cm;
  • Radiátor není umístěn blízko stěny, minimální mezera mezi nimi musí být 20 mm;

Pro vaše informace! Montážní sada se zásuvkami obsahuje držáky pro sekční baterie a pro panely jsou upevněny upevňovací prvky s radiátorem. Byly původně navrženy na požadovanou dobu.

Ale touha našeho člověka ušetřit peníze a dělat všechno svým vlastním způsobem, činí to, aby to udělal. Další trik, který vám připomene potřebu mezery - ohřívač s fóliovým reflektorem je nalepen ke stěně pod baterií a je potřebná mezera mezi ním a radiátorem.

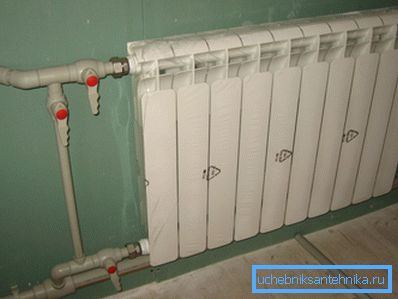

Nedaleko, ne blízko, ne vysoký, ne nízký.
  • Buďte opatrní s výklenkem pod baterií. Touha skrýt topení může vést ke ztrátě účinnosti a přenosu tepla. Pro milovníky estetiky může být cena otázky 10% ztráta přenosu tepla v polotechních výklencích a 20% v uzavřených výklencích.

Budeme rozumět schémám

Je důležité správně zadat radiátor do schématu. V chatech, v malých bytových domech mohou existovat dva režimy vytápění. V bytových domech, zpravidla jedna možnost.

Zde jsou:

  1. Jednoduchá konstrukce;
  2. Schéma dvou trubek.

Při jednom potrubí prochází voda z kotle celý cyklus z kotle, přes baterie, do kotle přes jednu trubku.

Je těžké říci, co je počáteční myšlenka vývojářů této schémy, ale má mnoho nevýhod:

  • Nádrž na vodu nebo teplo pod tlakem je přiváděna do horního bodu a samovolně odtéká. Teplota vzduchu v horních místnostech nebo podlažích bude vyšší než u nižších;
  • Prakticky žádná regulace procesu. S jednoduchým zařízením můžete nastavit vypočítanou hodnotu chladicí kapaliny, ale nebude tam žádný důvod pro spodní podlaží;
  • Nouzová práce místních i celých stoupaček způsobuje spoustu problémů. Je nutné odpojit stoupačku nebo dům.

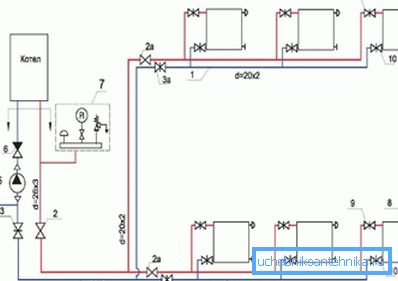

Foto optimální uspořádání kabeláže.

Pro vaše informace! Řekněme, že neexistuje žádná regulace procesu, poněkud se odklonila od pravdy, nyní existují složité systémy, které umožňují regulaci tohoto procesu. Ale jsou velmi drahé a jsou určeny pouze pro domovy s nezávislým kotlem.

Dvoutrubkový design je jednodušší a spolehlivější. Chladicí kapalina je přiváděna jedním potrubím, chlazená voda prochází druhou.

K dispozici jsou dvě možnosti připojení:

  • První - potrubí, které vedou a odvádějí, se na jedné straně usazují;
  • Druhé - vedoucí potrubí je v jednom směru a výboj jde na druhou stranu. Tato schéma je použitelná pro dlouhé a nízké baterie, zpravidla pro podlahovou konstrukci, pro vysoce kvalitní distribuci tepla.

Pozor! Bez ohledu na to, jaký typ připojení používáte, měla by být potrubí s teplou vodou nahoře a trubka se studenou vodou, nazývaná také "návrat", by měla být na dně. Ve zdrojích najdete možnost přivádět horkou vodu zespoda co nejvíce nebo alternativně.

Bylo přijatelné asi před čtyřiceti lety, kdy polypropylenové topné těleso bylo z kategorie science fiction a trubky byly pouze kovové, ale pak také vycházely ze situace. Hovoříme hned - spodní oční linka horké vody vás zklamá.

Radiátory jsou připraveny

Sběr radiátorů nebude problémem, všechno se provádí ručně podle norem:

  • Určíme schéma připojení (horní přívod z horní části, pamatujete si), dolní část pod zpětným tokem;
  • Na horním vstupu, oproti vstupu chladicí kapaliny, je uzavřena zátka s Mayevsky ventilem, aby se snížil vzduch;
  • Na spodním výstupu, oproti zpětné zásuvce, instalujeme zaslepovací zátku.
U vchodových a výjezdových jeřábů instalujte.

Tip! Všechny závitové spoje, u nichž nejsou k dispozici gumové těsnění, jsou utěsněny vlečkou a speciální pastou nebo speciální páskou FUM, která se podobá izolační pásku.

Několik slov o kompatibilitě

Materiál Vlastnosti
Litina Vezme vše, co mu vyhovuje
Ocel Má skvělý pocit z mosazi, nerezové oceli, mědi.
Hliník Chudák snáší měď, mosaz. Galvanizace vnímá jako nutnost

Dokování - konečný proces

V současné době se na páskování mohou podílet tři typy trubek:

  • Vazba litinových radiátorů s kovovými trubkami. Abych byl upřímný, kov + litina je změna včerejška. Vybrali jsme litinové baterie z důvodu jejich spolehlivosti, dlouhodobé udržování teploty, prosím, ale potrubí je možné vyměnit za polypropylen;
  • Vazba radiátorů vytápění s kovovými plastovými trubkami. Dostatek spolehlivé možnosti. Má kovový plášť, umožňuje vám jít na jakékoli těžko dostupné místa bez změny schématu připojení. Dokonale opakuje jakékoliv zakřivení stěny.
  • Schéma potrubí topných radiátorů s polypropylenem je nejzajímavější. Se všemi výhodami, které se podobají trubkám z kovoplastu, jsou polypropylenové sloučeniny mnohem spolehlivější. Takže v tomto případě se pájení provádí pomocí speciálních páječek pro takové trubky.

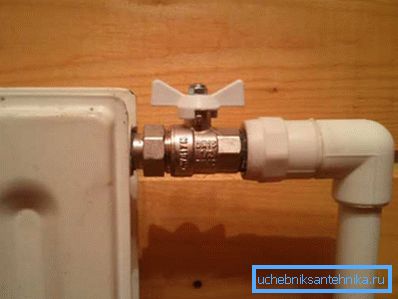

Polypropylen - potrubí a pájení - monolit.

Tip! Konstrukce polypropylenu jsou nastaveny pomaleji než kovový plast, ale získáte záruku na trubku, připojení, pájení. V případě kovového plastu mají teplotní rozdíly různé rozšíření kovu a plastu, což může vést k netěsnostem a v nejnepříznivějším okamžiku.

Na závěr

Pravidla pro vázání radiátoru jsou jednoduchá: hlavní věc je vědět, kam se připojit, a video v tomto článku vám řekne, které armatury potřebujete a které klíče.
