Vakuové radiátory: zařízení a princip činnosti, jemnosti

Při zvyšování účinnosti topných zařízení začali výrobci kromě tradičního železa a oceli používat při výrobě radiátorů měď a hliník. Později vznikla myšlenka vytvořit vakuovou baterii - kvůli chytrému návrhu takového ohřívače by se měl okamžitě zahřát a jeho síla může překročit nejlepší bimetalové protějšky. Současně může být jak mobilní (stačí zapojit elektrické vakuové radiátory), tak průtokem (připojuje se k topnému systému).

Zařízení a princip činnosti

Klíčový rozdíl mezi průtokovým vakuovým radiátorem a konvenčním radiátorem spočívá v tom, že chladicí kapalina se v něm pohybuje pouze přes dno (trubka prochází dnem ohřívače). V klasickém litinovém radiátoru je horká voda obvykle dodávána shora a prochází všemi částmi a ohřívá kov.

Ve vakuových zařízeních pro ohřev povrchu se používá mírně odlišný princip:

• ohřívací trubice s horkou vodou ohřeje až do varu kapaliny čerpané do radiátoru v továrně;
• pak se tato kapalina odpařuje a stoupá k horní části sekcí;
• ochladí a kondenzuje na vnitřním povrchu stěn. Tekutina působící gravitací se pohybuje na dno a cyklus se opakuje.

Použití obyčejné vody by vedlo ke zvýšení spotřeby energie pro její odpařování, a proto tyto baterie používají speciální tekutinu s lehkým vlivem. Zpravidla se používá lithiumbromidová kapalina, aby se snížila energie potřebná pro jeho odpařování, a vzduch se vyčerpává z baterie. Kvůli tomu je teplota varu snížena na 35 ° C.

Dávejte pozor! Litiu-bromidová kapalina nemůže být nazývána prospěšná pro zdraví, a proto v případě úniku chladiče by měla být její činnost okamžitě zastavena.

Popsaný princip činnosti vakuových topných radiátorů se používá ve všech a všech topných zařízeních tohoto typu. Pouze složení kapaliny, provozní teplota (v závislosti na složení kapaliny) a vzhled zařízení se mohou změnit.

Výhody a nevýhody

Teoreticky popsaný návrh postrádá vážné nedostatky.

Výhody výrobců obvykle zahrnují:

• vysoká rychlost vytápění (obvykle v sekundách);
• zaručena nepřítomnost leteckých zácp - prostě nemají místo pro vytvoření, protože chladicí kapalina prochází 1 trubkou;

• množství chladicí kapaliny v topném systému by nemělo být příliš velké. 10-15 litrů stačí, protože kotel nepracuje po celou dobu, spotřebuje méně energie na ohřev vody;
• výrobci také tvrdí, že vakuové radiátory mají vyšší tepelné ztráty oproti běžným radiátorům (toto bude projednáno dále);

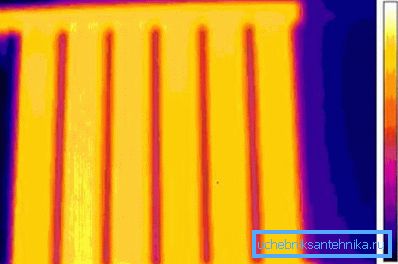

• rovnoměrné vytápění;

• nízká hydraulická odolnost.

Mezi nedostatky můžeme poznamenat:

• vysoká cena, cena je několikanásobně vyšší než cena běžných radiátorů;

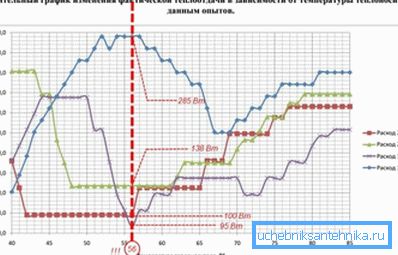

• účinnost zařízení tohoto typu silně závisí na teplotním režimu. Například, když teplota chladicí kapaliny stoupne nad doporučenou hodnotu, kapalina s nízkým bodem varu se zcela změní na plynný stav, díky němuž přenos tepla z chladiče klesne desetinásobně. Horká voda prostě prochází potrubím a teplo není přenášeno přes stěny baterie.

Dávejte pozor! Pro centrální vytápění musí být vybrány vakuové baterie s ohledem na přesně to, co je teplota přívodu.

Více o vakuových ohřívačích

Navzdory skutečnosti, že výrobci tvrdí, že mají v porovnání s běžnými bateriemi solidní výhody, vakuové analogy nejsou dosud tak rozšířené. Z hlavních důvodů lze identifikovat nejen vysoké náklady, ale také nedostatek smysluplné statistiky o jejich využívání.

Zda sliby výrobců odpovídají skutečnosti

Výrobce nějakého výrobku se snaží zvýraznit výhody svého výrobku a skromně mlčí o svých slabostech. V případě vakuových radiátorů je příběh stejný, celá otázka je, jak daleko je realita z teoretických a reklamních letáků.

Můžeme rozlišit takové vlastnosti vakuových baterií, o kterých prodejci mlčí:

• Baterie je pouze prostředník, jehož úkolem je jednoduše přenášet energii z kotle do domu. Převod tepla se tedy nemůže zvyšovat jen proto, že se z něj vyčerpá vzduch a naplní se vroucí kapalinou, baterie není generátor energie a sama o sobě nevytváří nic;

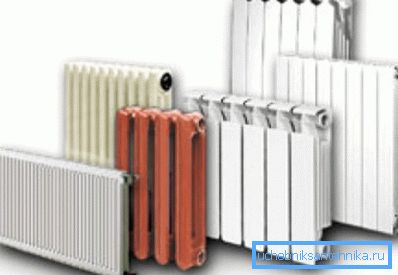

• vakuové radiátory se zahřívají mnohem rychleji než hluboké litinové baterie. To prostě nemá moc smysl, stále trvá déle než hodinu, než se zahřeje standardní pokoj. Takže vítězství za pár minut je naprosto nevýznamné;

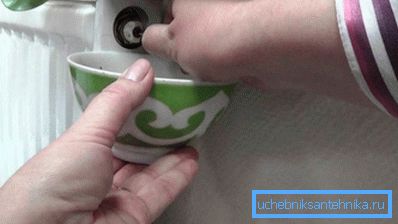

• pravda a úplná absence leteckých zácp. Ale u běžných baterií to už dávno přestalo být problémem. Jednoduše nainstalujte Mayevsky ventil v horní části ohřívače a přebytečný vzduch může být vypuštěn nezávisle;

Dávejte pozor! K tomu musíte zajistit také správný sklon radiátoru během instalace. Trochu se nakloní, aby se veškerý vzduch shromažďoval v horní části kohoutku.

• koroze a ucpání vakuového ohřívače je také nemožné - důvodem je fakt, že chladicí kapalina necykluje samotnými částmi akumulátoru;
• Mohou existovat problémy s autonomními systémy vytápění s přirozenou cirkulací. Faktem je, že v nich se chladicí kapalina pohybuje kvůli rozdílu výšky mezi kotlem a samotnou baterií. Ve srovnání s běžným systémem vytápění bude výškový rozdíl nižší o výšku baterie, případně i pokles tlaku v potrubí;

• pokud jde o hydraulický odpor, je to opravdu malé, ale pro hostitele tento parametr není absolutně důležitý. Tento ukazatel má významný vliv pouze pro společnosti zabývající se servisem topných systémů;
• vakuové radiátory v autonomním systému vytápění vyžadují malé množství vody v systému, ale musí být kotle zapnuto častěji, aby se udržela konstantní teplota. Takže tento parametr také nelze nazvat nespornou výhodou vakuových zařízení nad konvenčními. Kromě toho moderní chladiče také stojí relativně malé množství vody;

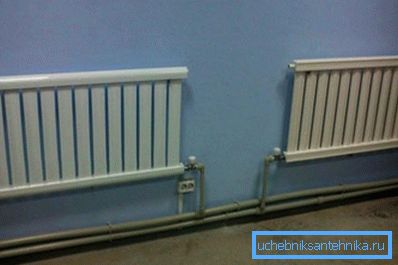

• v popisu se obvykle říká, že chladič funguje i při nízké teplotě chladiva, to je pravda, ale přenos tepla je také nízký. Proto, aby se dosáhlo komfortní teploty v domě s nízkoteplotním vytápěcím systémem, bude nutné zvýšit plochu přenosu tepla (to znamená jednoduše koupit větší počet drahých ohřívačů);

• Mělo by se také připomenout, že kapalina v baterii je zdaleka neškodná. A pokud únik klasické baterie ohrozí pouze malé poškození majetku, pak únik kapaliny obsahující bromid lithný a jeho odpařování ovlivní zdraví obyvatel.

Nenápadnost výběru

Vzhledem ke všem popsaným rysům práce vakuových radiátorů je obtížné doporučit je pro nákup. A bod je tady ve vysoké ceně, efektivita není mnohem vyšší než účinnost stejných bimetalických ohřívačů a můžete dostat spoustu problémů.

Nicméně, pokud nejsou problémy s financemi, pak je možné koupit takovou baterii, stačí udělat správnou volbu.

Návod k výběru je následující:

• Nejprve se musíte seznámit s teplotou přístroje. pokud je určena pro teplotu chladicí kapaliny 110-120 ° C a plánuje se instalovat do běžného městského bytu, pak můžete zapomenout na deklarovaný výkon;

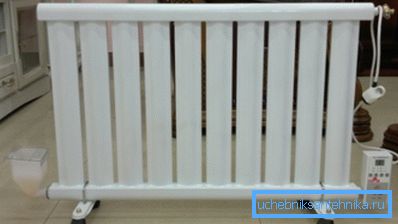

• pak věnujte pozornost vzhledu, zejména kvalitě malby. Barva by se neměla otírat nehty, rovnoměrně nanášet na kovový povrch a neměla by mít šmouhy a toky. Špatná kvalita barvy naznačuje, že tento radiátor bude pravděpodobně špatně kvalitní;

• tekutina uvnitř by neměla být příliš velká. Stačí jen naklonit baterii a naslouchat - světlo šumění znamená, že je vše v pořádku, klepání naznačuje, že je spousta kapaliny;
• svary by měly být čisté, hladké, bez průhybu.

Domácí vakuový ohřívač

Je skutečně možné vyrobit vakuový radiátor s vlastními rukama. Vše, co je pro to zapotřebí, je stará klasická baterie a těkavá kapalina. Není žádoucí používat vodu, protože účinnost ohřívače se sníží.

Sestavení se provádí v následujícím pořadí:

• potrubí s nosičem tepla projde spodním kanálem, takže jsou zástrčky odstraněny ve spodní části potrubí, trubka je vložena, spoje jsou utěsněny;

• v horní části radiátoru budete potřebovat otvor, který by jej naplnil nízkovroucí kapalinou. Alkohol může být izolován z dostupných analogů směsi lithiumbromidu, odpařuje se poměrně snadno a je pro člověka neškodný;

Dávejte pozor! Až do zastavení není nutné plnit baterii, stačí, aby kapalina kryla trubku s chladící kapalinou.

• po tom nejtěžší je čerpání vzduchu. Bez kompresoru to nebude fungovat;
• budete muset provést kalibraci přístroje sami, abyste zjistili optimální provozní podmínky. Je možné zvýšit teplotu chladicí kapaliny o 5 - 10 ° C a měřit povrchovou teplotu baterie pro každou novou hodnotu.

Namísto průtokové trubice lze také vložit topný článek s termostatem. V tomto případě získáme univerzální zařízení, které lze použít jako doplněk ke konvenčnímu vytápění.

Shrnutí

Vákuové radiátory jsou zajímavou myšlenkou, která vyžaduje seriózní výzkum. Zatím lze efektivitu takových ohřívačů posuzovat pouze recenzemi vzácných vlastníků, ale výrobci reklamy. V budoucnu lze s nižšími náklady považovat za analogické s běžnými radiátory.

Video v tomto článku zobrazuje princip činnosti těchto topných zařízení.
