Úzké radiátory: variace a použití, horizontální a vertikální

13-09-2018
Vytápění

Volba topných radiátorů je obvykle spojena s výpočtem tepelného výkonu a tepelných ztrát, nicméně zůstává ještě jeden důležitý bod - soulad zařízení s designem místnosti. Standardní baterie jsou zdaleka ne vždy vhodné a chceme zvážit úzké horizontální radiátory, vertikální modely a vlastnosti jejich provozu.

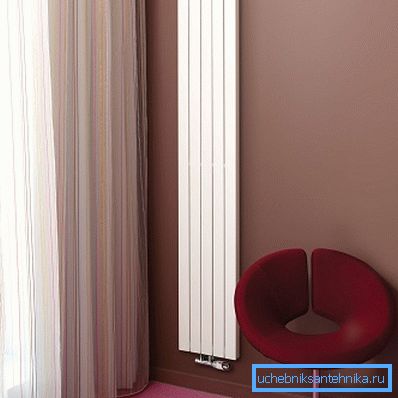

Na fotografii - úzký vertikální chladič.

Úzké radiátory

Druhy

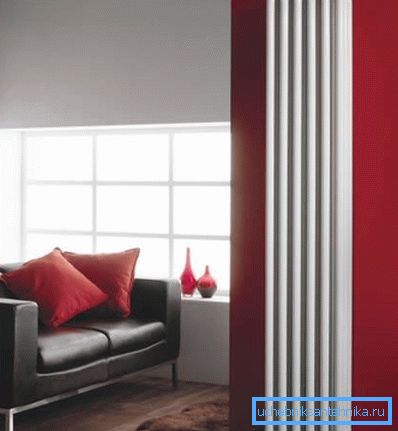

Příklad moderního designu pomocí úzkého radiátoru.

Definice "úzké" se zdá být docela zjednodušená a nejasná, proto je třeba zavést určitou jasnost.

Začneme tím, že úzká se může nazývat nejen horizontální, ale také vertikální projekcí produktu, a tak získáme dvě skupiny:

  1. Úzké horizontální zařízení, jejichž výška je mnohem menší než šířka, tj. Je zvažována horizontální projekce skříně;
  2. Vertikální zařízení, jejichž šířka je mnohem menší než výška, a předmětem zvážení je vertikální projekce těla.

Dávejte pozor! Vertikální a horizontální baterie se používají různými způsoby a řeší různé technické a konstrukční úkoly.

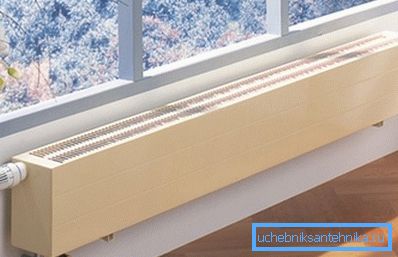

Úzký horizontální model.

Tuto skupinu konvektorů lze rozdělit na základě obecně uznávané klasifikace, takže můžeme bezpečně rozlišit následující typy:

  • Trubkové registry, z oceli, mědi nebo litiny. Návrh je systém vertikálních nebo vodorovných trubek spojených hlavičkami, je velmi populární v úzkém provedení;
  • Částečné litinové baterie. Jedná se o známý model pro obyvatele postsovětských měst, který je také velmi oblíbený při výrobě nestandardních výrobků;
  • Sekční konvektory s ploutvemi. Jedná se o moderní hliníkové nebo bimetalové zařízení s charakteristickými vertikálními deskami;
  • Ocelové panely. Představují svařované profilové ocelové desky, které vytvářejí vnitřní profily díky profilování. Chladicí kapalina cirkuluje kanály a ohřívá panel.

Dávejte pozor! Každý typ konstrukce má své výhody a nevýhody, proto při navrhování topného systému s vlastními rukama je lepší číst samostatné články na našich webových stránkách věnované typům radiátorů.

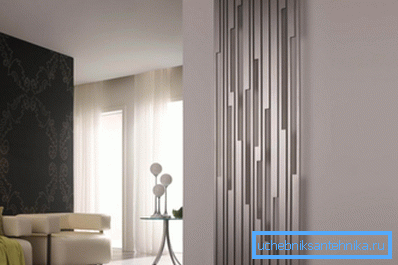

Existují modely nestandardních typů.

Úzké konvektory mohou být mimo jiné zhotoveny z různých materiálů. Použitý materiál také výrazně ovlivňuje účinnost zařízení, takže tento faktor je třeba vzít v úvahu.

Dnes jsou vyrobeny baterie z takových kovů:

  1. Litina;
  2. Ocel;
  3. Hliník;
  4. Měď;
  5. Ocel + hliník;
  6. Měď + hliník.

Nejvyšší přenos tepla je zaznamenán u mědi a hliníkových výrobků, ale ty jsou příliš drahé a ty jsou náročné na chladicí kapalinu a tlak v systému. Ocelové spotřebiče se bojí vodního kladiva a koroze, litiny - příliš těžké a inertní.

Bimetalový ocel-hliníkový chladič je považován za kompromisní řešení.

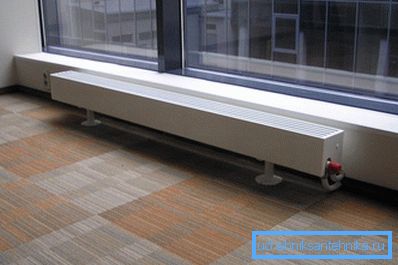

Účinnost přenosu tepla závisí na materiálu skříně.

Dávejte pozor! Klasifikace a rozdíly typů zařízení nezávisí na jejich velikosti a jsou prováděny podle obecných pravidel.

Účel

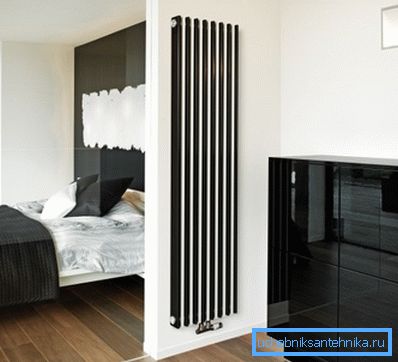

Neštandardní formulář řeší technické a umělecké úkoly.

Promluvme si o jmenování úzkých topných zařízení. Proč jsou potřebné?

Faktem je, že zdaleka není možné úspěšně instalovat standardní produkty do interiéru, zejména v moderních bytech a domcích. Je známo, že je obvyklé instalovat radiátory pod okny, ale současné trendy mají tendenci zvyšovat otvory oken a konvenční baterie se jednoduše nevejdou na parapet.

Okno často zabírá celou výšku stěny. V tomto případě jsou namontovány podzemní konvektory nebo v blízkosti okna je instalován vysoký a úzký radiátor, který řeší problém vytápění daného prostoru domu.

Vertikální baterie u okna.

Často existují domy s nestandardním uspořádáním, které neznamenají obvyklé umístění baterií. V tomto případě lze ohřívače instalovat do speciálních výklenků, na stěnách nebo v rozích.

Pokoje koupelny a toalety, stejně jako kuchyně a chodby mají často neobvyklé tvary a velikosti. Rovněž je vhodné použít konvektory se zúženými rozměry.

Konečně se často stává, že zařízení neobvyklého tvaru se stává doplňkem a zdobí místnost, tvoří svůj styl a vytváří určitou atmosféru. V tomto případě je jeho použití čistě umělecké povahy.

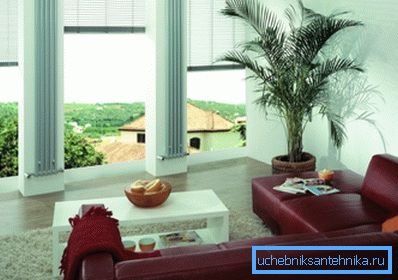

Někdy instrukce zahrnuje použití sloupů pro montáž baterií.

Dávejte pozor! Použití zúžených radiátorů je způsobeno skutečností, že standardní spotřebiče se nehodí nebo se ve špatném stavu ve vnitřních prostorách, stejně jako v důsledku potěšení designéra. Zpravidla obě role hrají roli.

Horizontální konvektory

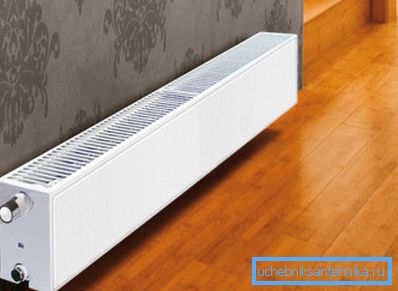

Nejchladnější vzduch je koncentrovaný ve spodní části prostoru.

Horizontální modely jsou společné mnohem širší vertikální. To je způsobeno objektivními důvody: moderní okna jsou stále vyšší a větší a ohřívače běžných velikostí již nemohou být umístěny pod nimi. Rozměry úzkých radiátorů jsou 150, 200, 250 a 300 mm.

Navíc je práce s nízkým konvektorem mnohem efektivnější, protože nejchladnější vzduch je koncentrovaný níže, proto je přenos tepla aktivnější. I když srovnáme účinnost se standardním zařízením, ztrácí se nízký ohřev.

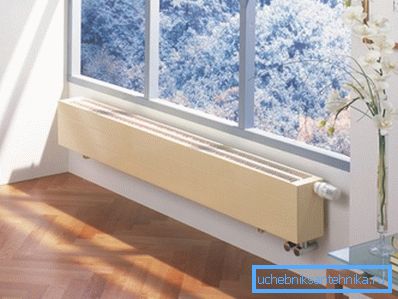

Velké okno vyžaduje instalaci nízkého produktu.

Nízké vodorovné modely jsou nejčastěji dvě nebo tři trubky se svislými žebry. Většina energie je přenášena přímým přenosem tepla a konvekcí.

Také se vyskytují odlitky z litiny, panely a baterie trubkových úseků s hliníkovými žebry. Soklové a podzemní modely by měly být odkázány na samostatnou skupinu, jelikož se liší v pravidlech připojení, páskování a instalace.

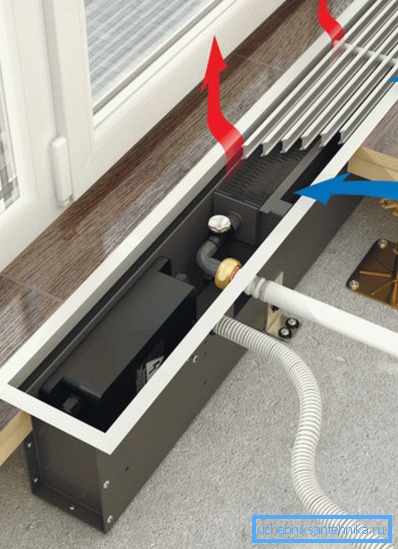

Podlahový konvektor.

Dávejte pozor! Horizontální nízká zařízení nemají výrazné rozdíly v připojení a instalaci, s výjimkou modelů se skrytou instalací.

Vertikální baterie

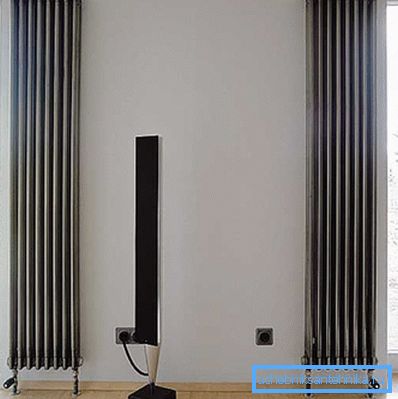

Neštandardní design - nestandardní zařízení.

Modely se svislou orientací jsou mnohem méně běžné a nejčastěji dostupné v obchodech pouze na objednávku. To je způsobeno skutečností, že tyto výrobky se používají především k vytváření neobvyklých interiérů.

Z technického hlediska je vertikální orientace nevýnosná, jelikož horní částí je ohřátý vzduch, což snižuje intenzitu přenosu tepla. Konvekční činnost také klesá, hromadí se pod stropem teplé hmoty.

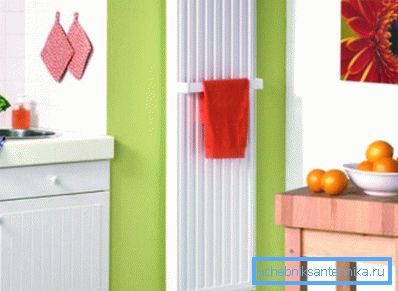

V interiéru kuchyně.

Umělecká hodnota baterií s vertikální instalací nezpůsobuje žádnému pochybnostem: často se bez nich nemohou, zejména v místnostech se sloupy, vysokými okny na celé stěně, velkým počtem otvorů a výklenků ve stěnách.

Takové interiéry se však nacházejí pouze v bohatých domácnostech, takže cena vertikálních modelů je vysoká a popularita mezi masami je nízká.

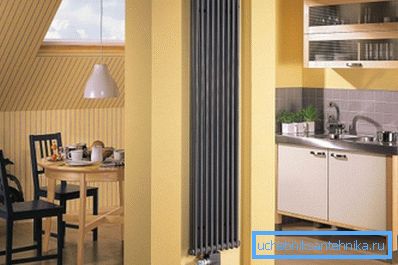

Na sloupci podpory.

Dávejte pozor! Vertikálně orientované ohřívače často řeší čistě umělecké problémy a nejsou široce distribuovány.

Závěr

Ohřívače se zúženým profilem jsou široce používány v oblastech s nestandardním designem nebo větším oknem. Chcete-li zjistit specifika používání těchto produktů, přečtěte si video v tomto článku.
