Uzavřené a otevřené topné systémy: funkce

19-02-2018
Vytápění

Pokud nepotřebujete připojit přívod horké vody, pravděpodobně vám nebude jedno, jaký typ topného systému máte - otevřený nebo uzavřený (s výjimkou akademického zájmu). Nicméně, otevřený pohled je nejjednodušší a nezávislý.

Cirkulace chladicí kapaliny se zde může provádět přirozeným způsobem, podle termodynamických zákonů, kvůli zvýšenému tlaku na výstupu z kotle, ale může být také nucen. Podívejme se blíže na jejich rozdíly, pozitivní a negativní stránky a navíc vám ukážeme videoklip.

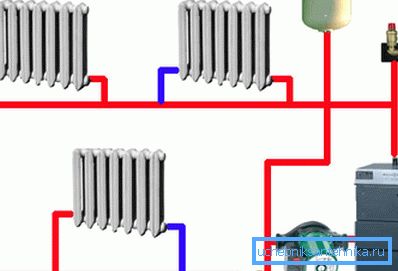

Otevřený typ jednoho potrubního systému

Rozlišující vlastnosti

Otevřený systém

Poznámka: Otopná soustava otevřeného typu znamená expanzní nádrž, která není hermeticky uzavřena. V důsledku toho se voda odpařuje a dodává se z vnějších zdrojů (studny nebo centralizované vodovodní systémy) do topného systému.

Schematický diagram otevřeného topného systému

V otevřených systémech se zpravidla nepoužívá cirkulační čerpadlo, proto jeho provoz nebude záviset na zdrojích energie - elektrických vedeních nebo na generátoru nafty (karburátoru). Instrukce nicméně nezakazuje ponorné čerpadlo do zpětného potrubí kotle, což zvýší účinnost kotle na tuhá paliva, sporáku nebo krbu s vodním pláštěm asi o polovinu.

Velmi důležitým rozdílem tohoto systému je však to, že může fungovat autonomně, bez elektřiny nebo zemního plynu a může být instalován v oblastech zcela odříznutých od všech komunikací.

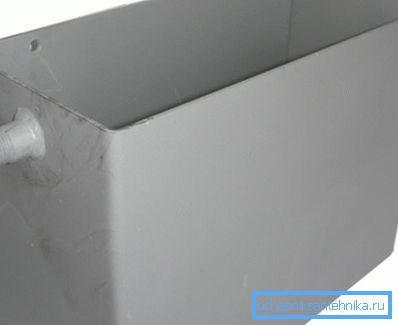

Typ otevřeného ocelového expanzního tanku

Vzhledem k tomu, že voda v otevřeném systému bude cirkulovat poměrně pomalu (klasická verze - bez pomocného čerpadla), vytápění potrubí je vybráno o velkém průměru alespoň 40 mm, protože je nutné zajistit jejich postupné ohřev, aby nedošlo k poškození.

Kromě toho by měl být expanzní nádoba z oceli nebo plastu umístěna nad topným okruhem, aby se zajistilo, že systém bude naplněn vodou z této nádrže.

V takových obrysech je svah vodorovných trubek povinný - to je provedeno tak, aby umožňovalo normální cirkulaci chladicí kapaliny. Podle výpočtů by takový sklon měl být 0,01% bodu dodávek chladicí kapaliny u kotle, ale tato možnost je spíše obtížná - je mnohem snazší pozorovat sklon asi 8-10 mm na jeden lineární metr při instalaci a zajistíte řádný oběh tohoto systému.

Výhody a nevýhody otevřeného systému

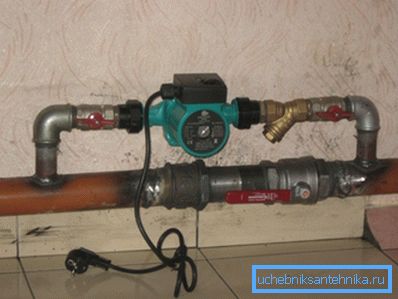

Vložte oběhové čerpadlo
  • Hlavní výhodou otevřeného topného systému je jeho absolutní nezávislost na zdrojích energie od jiných výrobců, tj. Může pracovat jak s nimi (při připojení cirkulačního čerpadla), tak i bez nich, když není cirkulační čerpadlo aktivováno. To znamená, že když chcete spustit nucenou cirkulaci, vypněte ventil, který je umístěn mezi obtokovým potrubím (viz foto výše), průtok vody a pohybuje se pomocným čerpadlem. Pokud není elektřina, otevře se tento ventil, ale je zablokován ve zdvihu před čerpadlem a chladicí kapalina dále cirkuluje přirozeně.
  • Je snadné připojit takový systém k bojleru, protože zde nejsou potřebné speciální znalosti, například při instalaci elektrické nebo plynové jednotky. Dokonce i cihlový kamen s nádrží pro ohřev vody může být použit jako kotel.
  • Zde může palivo sloužit nejen uhlí a palivovému dřevu, ale také různé organické odpady v suché formě, které mohou být v domácnosti.
  • Hlavní nevýhodou otevřeného systému je potřeba vypustit vodu, když musí být kotel přinucen zastavit, a topení okruhu, které je poměrně pomalé, i když jednotné, je ohříváno.
  • Pro chladicí kapalinu nelze použít nemrznoucí kapalinu, navíc je neustále nutné sledovat hladinu kapaliny v expanzní nádrži s nízkou účinností.
  • Velké nebezpečí vzniká, když se vytváří dopravní zácpy - je extrémně obtížné vypustit vzduch z okruhu přirozeným způsobem - k tomu je třeba vytvořit umělý tlak. To se provádí čerpáním vody do systému.

Uzavřený systém

Poznámka: Hlavním rozdílem uzavřeného typu topného systému je těsnost všech jeho součástí a odpařování vody zde zcela chybí. Oběh chladicí kapaliny v uzavřených obvodech je možný pouze jako nucené oběhové čerpadlo. Celý systém se skládá z topení, trubek, radiátorů (podlahového vytápění) a expanzní nádrže.

Uzavřená možnost

V případech, kdy tlak chladicí kapaliny v okruhu stoupne nad normu, je v expanzní nádrži aktivován průtokový ventil a přebytečná kapalina zde proudí, čímž stabilizuje celkový tlak.

Když teplota vody klesne, tlak klesá, ale oběhové čerpadlo obnovuje svůj nedostatek a automaticky čerpá požadované množství vody, aby dosáhlo požadované hodnoty. Obecně řečeno, palivové zařízení zde provádí funkci odvzdušnění.

Expanzní nádoba je zavřená

Velmi důležitým a základním uzlem pro odvzdušnění je expanzní nádoba, která se skládá ze dvou polovin (to je vidět na horním obrázku), které jsou navzájem svázané. Uvnitř této nádrže je membrána nebo membrána, která je vyrobena z tepelně odolného kaučuku.

Nádrž obsahuje určité množství plynu, nejčastěji dusík (pokud je čerpán výrobcem), ale může to být také obyčejný vzduch, který se v případě potřeby akumuluje.

Uvnitř je nádrž rozdělena do dvou oddílů membránou - v jednom z nich je dusík nebo vzduch a v druhém - přebytečný nosič tepla, který je pod tlakem přes tlakový pojistný ventil stlačen, zatímco obě média se nepřicházejí do vzájemného kontaktu. Když kapalina ochladí, její tlak v nádrži klesá a plyn z druhé komory přes pryžovou membránu ji tlačí zpět.

Výhody a nevýhody uzavřeného topného systému

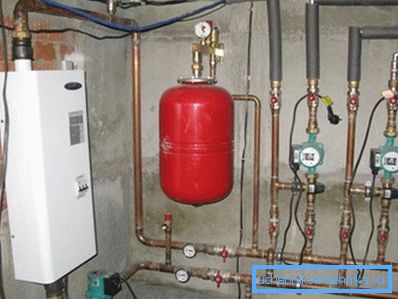

Kotelna pro uzavřený systém
  • Mezi výhody uzavřených systémů vytápění patří poměrně pohodlná instalace (nádrž může být instalována kdekoliv nad a pod okruhem), stejně jako absence potřeby neustále sledovat hladinu vody.
  • K ochraně takového systému před odmrazováním je možné použít nemrznoucí směs. Prostorová teplota může být regulována zvýšením nebo snížením objemu kapaliny ve vytápěcím okruhu, přičemž tlak může být nastaven nezávisle.
  • Přídavný zdroj topení může být připojen k systému, tj. Záložní kotel, stejně jako mohou být kotle provozovány současně.
  • Kvůli nepřítomnosti přirozeného odpařování není nutné dodávat z vnějšího zdroje (studna nebo centralizované zásobování vodou).
  • Existuje však řada nevýhod, například nepřerušená činnost kotle, závisí přímo na elektřině pro provoz cirkulačního čerpadla, kromě toho má topení vysokou cenu.
  • Navíc může dojít k problému s umístěním expanzní nádrže - naplňuje se chladicí kapalinou o 30-60%, zatímco nejmenší procento spadá na velké nádoby, jejichž objem může být několik tisíc litrů. Ale v autonomních obvodech není tento problém relevantní.

Závěr

Některé z výše uvedených systémů, můžete vždy, s určitými dovednostmi, můžete připojit vlastní ruce. Ale v jednom i v druhém případě je velmi důležité správně určit sílu kotle, která bude dostatečná pro danou oblast místnosti.
