Typy radiátorů: výběr materiálu, způsob montáže a tvarový

Jaké typy topných těles jsou aktuálně používány? Musíme se seznámit s materiály používanými při výrobě topných zařízení, technickými řešeními a zjistit, jak ovlivňují účinnost vytápění.

Materiály

Ohřev vody

Začínáme s krátkým přehledem materiálů používaných v systémech s kapalinou pro přenos tepla.

Všechny vyhřívané radiátory pro ně jsou kovové: polymery a keramika nemají potřebnou odolnost vůči hydrostatickému tlaku ani dostatečnou tepelnou vodivost.

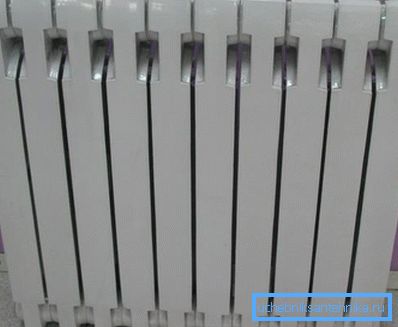

• Litina používaný k výrobě topných baterií po dobu více než století. Jeho hlavní výhodou je nízká cena a odolnost proti korozi; nevýhodou je psát velmi mírnou tepelnou vodivost a nízkou mechanickou pevnost. Všechny litinové baterie jsou charakterizovány velkou hmotností a velkým vnitřním objemem;

Poznámka: Z praktických důvodů tyto vlastnosti zajišťují setrvačnost operace obrysu. Jednoduše řečeno - po zahřátí se ochlazuje pomalu, což bude bezpochyby výhodou v systému se vzácně roztaveným kotlem na tuhá paliva.

• Pro ocel stejně tak depresivně charakterizované nízkou tepelnou vodivostí a nejvyšší mechanickou pevností. Koroze, na rozdíl od litiny, je citlivá; problém hrdze je řešen použitím odolných povlaků nebo jednoduše obrysu, který je stále naplněn vodou;

• Důstojnost hliníku - vysoká tepelná vodivost s relativně střední mechanickou pevností. Tepelná vodivost umožňuje snížit vnitřní objem částí a kompenzovat to kvůli velké ploše ploutví. Hliníkové baterie se rychle zahřívají a rychle vychladí; doporučuje se používat pouze v autonomních topných okruzích;
• Tepelná vodivost mědi dvakrát tolik jako hliník a osmkrát více než ocel a litina. Poměrně vysoká cena kovu však omezuje jeho použití při výrobě topných zařízení; nejčastěji se vyskytuje v kompozici kombinovaných měděně-hliníkových konvektorů. Měděná trubice s chladivem je dodávána s hliníkovými žebry, což umožňuje přenos tepla srovnatelný s celým měděným zařízením za mnohem nižší cenu;

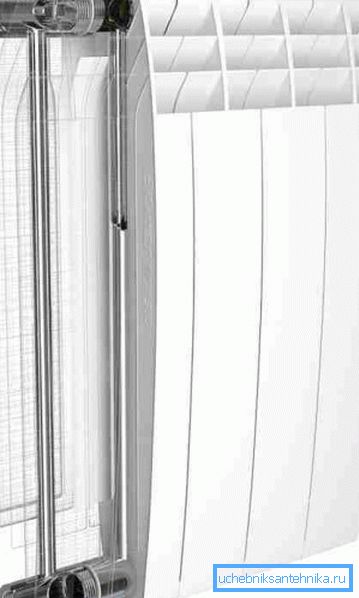

• Další kombinované řešení je bimetalické. (z hliníkové oceli). Ocelové jádro poskytuje vysokou pevnost v tahu a hliníkové žebra zvyšují přenos tepla.

Zde jsou přibližné technické charakteristiky sekčních zařízení se standardní vzdáleností mezi kolektory (500 milimetrů):

Elektrické topení

Co jsou vyrobeny z elektrických radiátorů?

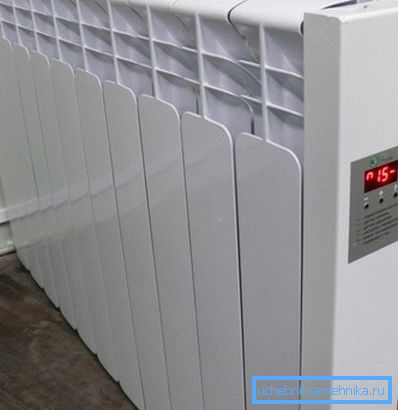

• Tekuté elektrické radiátory - to je jen úprava sekčních hliníkových baterií. Jsou zpravidla dodávány s nízkopříkonovými topnými prvky, termostatem a jsou plněny nemrznoucím chladivem (propylenglykolem nebo nemrznoucím prostředkem), po kterém jsou uváděny jako lehké srdce jako hospodárné topné zařízení;

Důležité: tepelný výkon každého elektrického ohřívače je přesně stejný jako jeho elektrický výkon. To přímo vyplývá z práva na zachování energie a ze skutečnosti, že elektrický radiátor nevykonává fyzickou práci (to znamená, že nepohybuje žádnou hmotu proti gravitačnímu vektoru). Pokud ano, není to ekonomičtější než kombinace topného kotle a běžné hliníkové baterie.

• Invertorové topné radiátory jsou speciální případ elektrických radiátorů. Rozdíl je v tom, že samostatné zařízení nebo obvod několika hliníkových baterií je vybaven baterií, která zajišťuje autonomní provoz, střídač, který přeměňuje 12 voltů stejnosměrného proudu na 220 AC a řídicí jednotku odpovědnou za přepínání režimů napájení. Vzhledem k omezenému zdroji a vysokým nákladům na velké baterie je návrh z pohledu autora poněkud zvláštní;
• Infračervené topné radiátory jsou často kombinací nízkoteplotní topné cívky a kovového (ocelového nebo hliníkového) dekoračního panelu. Infračervené jsou volány pro skutečnost, že podstatná část tepla je přenášena jako tepelné záření;

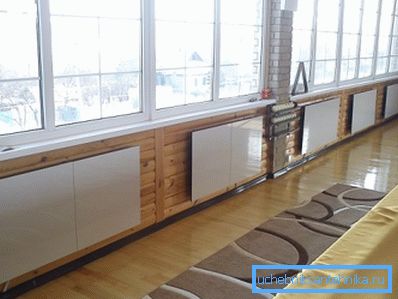

• Keramické topné radiátory jsou druh infračervených panelů, jejichž čelní plocha je z keramické žuly. Rozdíl se spirálovými nástroji je jen v trochu rovnoměrnějším ohřevu povrchu a atraktivnějším vzhledu.

Umístění infračervených ohřívačů jako ekonomického zdroje tepla má překvapivé důvody:

1. Ohřev pokožky člověka infračerveným zářením posunuje subjektivně pohodlnou vnitřní teplotu o několik stupňů dolů. V místnosti, která je ohřívána infračervenými panely, je obvykle udržována 15-16 stupňů, což umožňuje snížení úniku tepla skrze obálku budovy;
2. Stejné záření ohřívá podlahu a obecně všechny horizontální a vertikální plochy v dolní části místnosti, které mírně přerozdělují teplotu vzduchu v místnosti: je to maximálně ne nad stropem, jako v konvekčním vytápění, ale nad podlahou. Z tohoto důvodu jsou opět menší ztráty stropu.

Způsob montáže

Tradiční baterie zahrnují montáž na stěnu na konzolové nebo konzolové konzoly.

Nicméně to není jediná možnost.

• Venkovní vinobraní topné radiátory jsou zpravidla dekorativní výrobky z litiny na masivních nohách. Jsou nejen krásné, ale také umožňují vytápění místností s lehkými stěnami ze sádrokartonu nebo pěnového betonu;

Nicméně: instalace podlahových radiátorů jakéhokoliv typu se dá snadno provést ručně za přítomnosti montážních konzol. Příručka k instalaci se ve skutečnosti shoduje s upevněním držáků na podlahu pomocí kotevních šroubů; samotná instalace je shodná s volbou na zeď.

• Vnutripolnye nebo vestavěné topné radiátory vyžadují instalaci pod úroveň dokončené podlahy - v potěru nebo pod dřevěnou podlahou. Vzhledem k tomu, že jejich výška je omezená, je hlavním požadavkem na přístroje maximální přenos tepla s minimálními rozměry. Toho je dosaženo použitím mědi (nebo měděných trubek s hliníkovými žebry) a instalací nízkorychlostních ventilátorů na dmychadlo.

Form factor

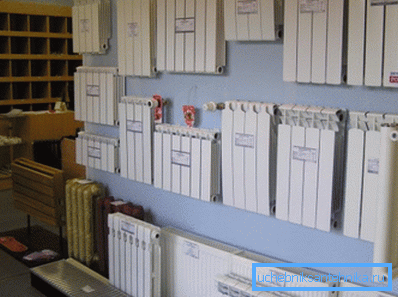

Spolu s běžnými sekčními bateriemi pro prodej najdete i několik dalších typů ohřívačů.

Konvektory

Pod tímto jménem je obvykle skrytá cívka se zvyšujícím se ohýbáním přenosu tepla. Konvektor může být vybaven dekorativní sítí a vzduchovými žaluziemi pro nastavení přenosu tepla. Hlavní výhodou zařízení je vysoká mechanická pevnost; přenos tepla je určován materiálem a oblastí žeber.

Desky

Lamelární tenké radiátory jsou volány, získané svařováním dvou kovaných ocelových desek. Pohyb chladicí kapaliny na průchodech mezi nimi ve skutečnosti zajišťuje ohřev.

Hlavní výhoda lamelových baterií - kompaktnost: téměř nezahrnují prostor místnosti. Hlavní nevýhodou je omezený zdroj v nepřítomnosti antikorozního nátěru: domácí sovětské radiátorové desky sloužily ne více než 7 let.

Tubulární

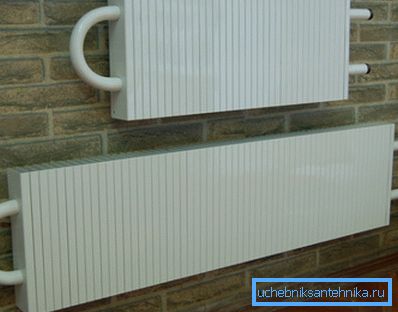

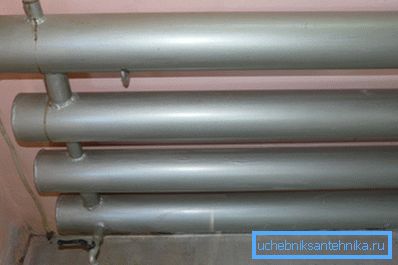

Trubkové ocelové baterie mohou být buď sekcionální nebo svařované. Horizontální topné tělesa tohoto typu (registry) se často používají pro topení garáží, dílny, skladů a jiných nebytových prostor. Nízká tepelná vodivost oceli je kompenzována velkou velikostí sekcí.

Základní desky

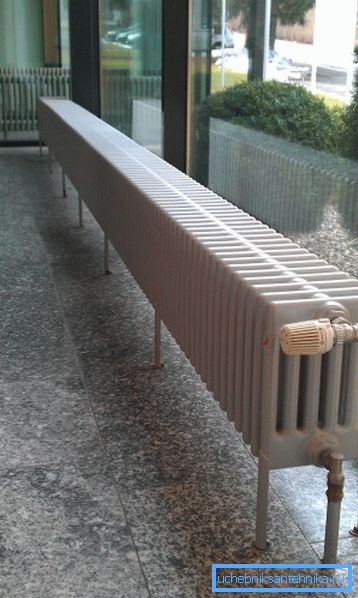

Radiátor základní desky se vyznačuje minimální výškou s velkou délkou a instalací na úrovni podlahy. Je vhodný pro vytváření tepelné opony pod panoramatickými okny nebo podél mrazící stěny.

Navíc: základní deska vám umožní umístit libovolný kancelářský nábytek podél stěny.

Vertikální

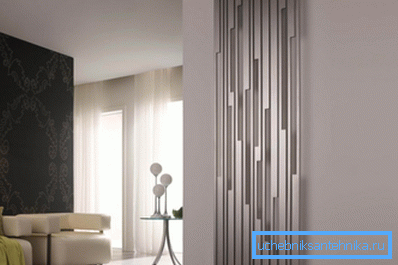

Úplným opakem předchozího řešení jsou topná zařízení se značnými částmi (od 800 do 2400 mm). Jsou výhodné tam, kde tvar stěn nebo umístění nábytku omezuje použití tradičních baterií větší délky. V roli materiálu pro ně může být hliník, ocel nebo jejich kombinace.

Závěr

Doufáme, že naše miniaturní a daleko od úplného přezkoumání pomůže uznávanému čtenáři při výběru nejlepšího řešení pro svůj domov. Další informace o moderních zařízeních pro vytápění umožní video v tomto článku. Úspěchy!
