Typy radiátorů. ocel, hliník, litina, bimetalické a

03-10-2018
Vytápění

V současné době nabízejí výrobci mnoho typů ohřívačů. Před zakoupením se musíte rozhodnout, který model je vhodný pro váš domov. V tomto článku budeme analyzovat, jaké typy radiátorů existují pro topné systémy.

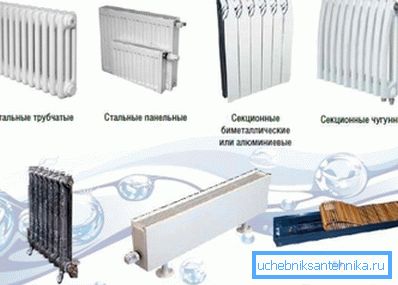

Existuje mnoho typů radiátorů.

Ocelové baterie

Tyto produkty jsou prezentovány ve dvou odrůdách.

Panelové radiátory

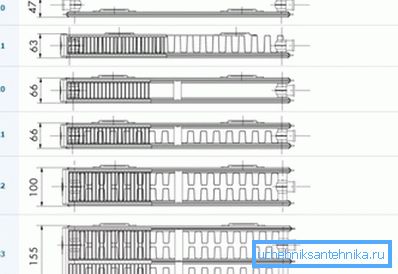

Typy panelových zařízení vyrobených z oceli.

Tyto konvertorové radiátory mají vysokou účinnost - asi 75%. Uvnitř přístroje je jeden nebo více topných panelů s konvektivními žebry.

Taková zařízení jsou nejvhodnější volbou pro soukromý dům.

Na základě počtu panelů a žeber jsou vyráběny takové modely radiátorů:

  • 10;
  • 11;
  • 20;
  • 21;
  • 22;
  • 33.

Výhody:

  • vysoká emise tepla;
  • nízká setrvačnost;
  • malý objem nosiče tepla;
  • neškodnost a šetrnost k životnímu prostředí;
  • nízká cena

Nevýhody:

  • když je voda odváděna ze systému vlastními rukama, kyslík začíná interagovat s ocelovými stěnami, což z nich činí rez.
  • zařízení nevydržet silný tlak a vodní kladivo, na základě toho ve výškových budovách k jejich použití je velmi nežádoucí.

Trubkové svítidla

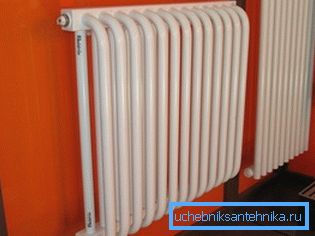

Trubkové zařízení.

Taková zařízení jsou trubkovitá struktura, uvnitř které cirkuluje chladivo. Jejich výroba je obtížnější, a proto jsou náklady vyšší než jejich protějšky. Baterie mohou být namalovány v různých barvách.

Dávejte pozor! Trubkové radiátory z ušlechtilé oceli mají stejné výhody a nevýhody jako modely panelů. Jediná věc - mají větší tlak.

Analogy hliníku

Extruze a lité radiátory jsou vyrobeny z tohoto kovu. Oba typy zařízení se doporučují pro autonomní systémy vytápění.

U užitkových sítí jsou málo užitečné, protože nesnášejí vysoký pracovní tlak a jsou vystaveny několika druhům koroze kvůli špatné kvalitě chladicí kapaliny.

Odlévací radiátory z hliníku se skládají z oddělených částí.
  1. Vstřikovací výlisky jsou vyráběny vysokotlakým litím. Mají široké kanály pro chladicí kapalinu a tlusté odolné stěny. Zařízení je sestaveno ze samostatných částí. Mohou být odstraněny podle potřeby nebo přidány.
  2. Extrúzní modely jsou levnější. Jejich vertikální prvky jsou z extrudéru extrudovány z hliníku a kolektory jsou odlévány z siluminu.

Dávejte pozor! Takové monolitické radiátory se nedají měnit, protože úseky nelze odstranit a přidat. To je významná nevýhoda řady ohřívačů.

Funkce přístroje

Výhody:

  • nízká hmotnost díky níž se baterie snadno instalují, aniž by se používaly obzvláště silné držáky;
  • jeden z nejvyšších přenosů tepla u všech typů radiátorů;
  • schopnost rychle ohřát pokoj;
  • účinnosti jsou zařízení často vybavena termostatem;
  • moderní atraktivní design.

Nevýhody:

  • krátká životnost - 10-15 let.
  • hliník je chemicky aktivní, proto není odolný proti korozi a potřebuje vysoce kvalitní nosič tepla, s výjimkou eloxovaných radiátorů;
  • pokud je vzduch přemístěn z chladicí kapaliny, je uvnitř baterií generován vodík, který je smrtonosný vůči hliníku;
  • zařízení mají slabou konvekci;
  • podobné radiátory nemohou vydržet hydraulické rázy.

Zařízení pro pražcové žehličky

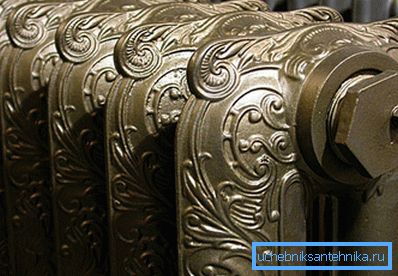

Na fotografii je retro baterie vyrobená z litiny.

Takové kovové radiátory jsou podmíněně rozděleny do zastaralých morálně sovětských modelů, moderních protějšků a nástrojů retro stylu.

Nebudeme mluvit o sovětských analogích.

  1. Moderní litinové baterie jsou jednoduché a přísné, mají plochý přední povrch a čistý vzhled.
  2. Analogy ve stylu "retro", včetně parních radiátorů, jsou vyráběny způsobem lití železa. Mají vysokou úroveň estetiky a jsou schopni zdobit libovolný pokoj s nimi.

Silné a slabé stránky

Výhody litiny:

  • životnost přibližně 50 let;
  • materiál je pasivní chemicky, kvůli kterému není náchylný k korozi;
  • vyhřívá místnost radiací (záření), což je optimální pro místnosti s vysokými stropy;
  • vysoká tepelná kapacita - zařízení zůstane horké po dlouhou dobu po vypnutí topení.

Nevýhody:

  • vysoká setrvačnost;
  • masivnost produktů vytváří potíže při jejich přepravě a instalaci;
  • těžká hmotnost baterií znamená jejich trvanlivé a drahé upevňovací prvky;
  • objem chladiva je poměrně velký;
  • Pokyn upozorňuje na to, že litina je křehká a není schopna vydržet silnou nárazovou vodu.

Výrobky z bimetalu

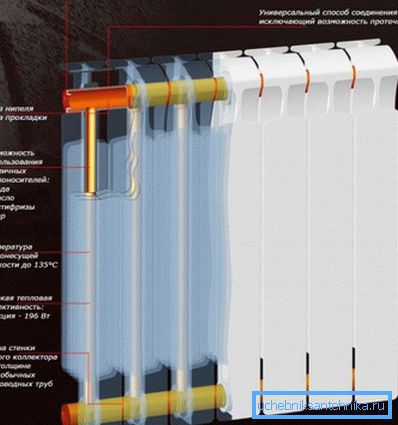

Návrh bimetalického zařízení.

Přístroje mají trubkové jádro z mědi, oceli a hliníkového tělesa. Baterie se obvykle skládají z sudého počtu sekcí.

Rozměry jednotek jsou různé, existuje dokonce i nízkopodlažní radiátor.

  1. Skutečné bimetalové přístroje mají trubkové jádro z oceli, jak vodorovně, tak svisle. Jsou extrémně odolné a spolehlivé. Nicméně, poměrně drahé.
  2. Analogy pseudobimetalických jsou vybaveny pouze svislými částmi kanálů vyztužených ocelí. Jsou levnější, mají lepší přenos tepla, ale jsou méně odolné proti korozi, protože chladiva v kontaktu s hliníkem.

Kvalita produktu

Z těchto výhod lze nalézt:

  • téměř nulová setrvačnost;
  • vysoký přenos tepla;
  • bimetalové výrobky jsou schopny udržet nejvyšší pracovní tlak a velmi silné hydraulické rázy;
  • objem chladicí kapaliny je malý;
  • instalace produktů je jednoduchá;
  • jejich design je estetický;
  • odolnost proti korozi.

Produkt minus: vysoké náklady.

Neobvyklé radiátory

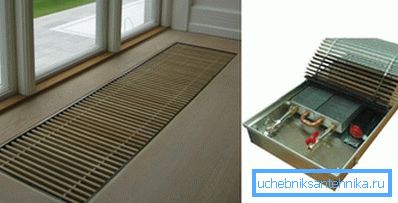

Podlahový konvektor.

Vedle výše popsaných produktů vyrábějí výrobci také ne zcela běžné analogy.

Plastové baterie

Jsou to například plastové radiátory. Pokud čelíte výzvě úspor, je tato možnost optimální. Jedinou podmínkou - teplota chladicí kapaliny v systému by neměla překročit +80 ° C.

Takové baterie s nízkou teplotou se snadno instalují a používají, odolávají opotřebení, váží se málo a stojí.

Podlahové konvektory

Takové konvekční ohřívače se skrývají v podlaze. Skládají se z krabice, výměníku tepla a zdobící mřížky. Trubkovým jádrem chladicí kapaliny je ocel nebo měď, hliníkové konvekční ploutve. Podobná struktura má třířadý radiátor, který je základem automobilového kamna.

Výhody:

  • zařízení je optimální pro panoramatické zasklení;
  • je odolný s jednoduchým designem a nízkou hmotností;
  • nebojí se korozi;
  • nedochází;
  • ohřívá pokoj rovnoměrně.

Nevýhody:

  • značná délka zařízení;
  • při použití nesmí používat nucené větrání;
  • malý přenos tepla;
  • neefektivnost

Soklové konvektory

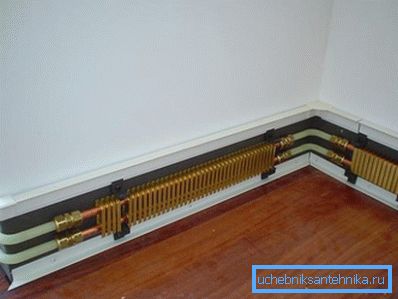

Teplý podstavec.

Podlahový radiátor (teplý podstavec) je nízký konvektor (výška 20-25 cm, hloubka 10 cm), který je umístěn pod dolním obvodem stěn.

Výhody:

  • úspora místa a paliva (až 40%);
  • schopnost regulovat teplotu pomocí termostatů;
  • automatická ochrana proti přehřátí;
  • ohřívá pokoj rovnoměrně.

Nevýhody:

  • zařízení je přiléhající ke stěnám a jejich obložení může být deformováno;
  • vysoké náklady.

Specifikace produktu

V dolní tabulce jsou uvedeny hlavní technické parametry popsaných typů radiátorů.

Typ chladiče Tepelná energie, watt Pracovní tlak bar Maximální teplota chladicí kapaliny, stupně Kyselost chladicí kapaliny (pH), jednotky
Ocelový panel 1200-1600 (celkem) 6-10 110-120 8.3-9.5
Ocelové trubkové 1200-1600 (celkem) 8-15 110-120 8.3-9.5
Hliník 82-212 (sekce) 6-16 110 7-8
Litina 100-160 (řez) 9-16 110 Nezáleží
Bimetalické 150-200 20-65 130 Nezáleží
Sexuální konvektor 130-10000 (celkem) 10-16 110-130 Nezáleží
Podlahový konvektor 500-1500 (celkem) 16 130 Nezáleží

Samostatné přenosné modely

Přenosný olejový chladič.

Přenosné typy radiátorů popsané níže jsou napájeny elektrickou sítí.

Mohou sloužit jako doplněk k hlavnímu vytápění nebo být topení v malé místnosti, obchodě, kanceláři apod.

  1. Olejový chladič, jak naznačuje název, používá technický olej jako nosič tepla. Je to vynikající volba pro vytápění prostoru do 30 m ?. Má malou hmotnost. Může být přesunuta z místa na místo podle potřeby.
  2. Křemenný ohřívač - Jedná se o monolitickou desku vyrobenou ze speciálního roztoku na plniči křemičitého písku. Jeho topný prvek je slitina niklu a chrómu. Je zcela nalita do sporáku.

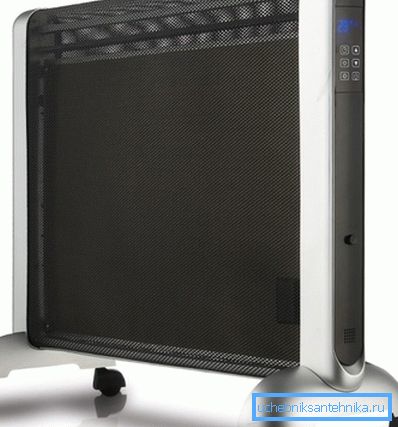

Micatermic ohřívač.
  1. Mikatermichesky Radiátor je vyroben pomocí jedinečné technologie. Skládá se z nekovových topných desek, pokrytých tenkou vrstvou slídy.

Dávejte pozor! Ohřívač přenáší většinu tepelné energie (80%) ve formě infračerveného záření, které je přínosné pro naše zdraví. Zbývajících 20% pochází z normálního tepelného záření.

Závěr

V současné době existuje mnoho typů topných radiátorů. Jsou vyrobeny z různých materiálů, mají různé konstrukce a specifikace.

Měly by být vybrány na základě podmínek bydlení a vlastností vytápěcího systému. Video v tomto článku doplní náš přehled o vizuální informace.
