Typy radiátorů: jak nakupovat efektivní a levnou baterii

Poté, co jste se rozhodli navrhnout nebo modernizovat vytápěcí systém bytu s vlastními rukama a rozhodli jste se o modelu kotle, je čas začít vybírat zařízení pro výměnu tepla, které přenáší energii ohřáté chladicí kapaliny na vzduch v místnosti. K tomu existují různé typy topných radiátorů, jejichž popis je předmětem dnešního článku.

Odrůdy moderních zařízení

Ocelové radiátory

Existují dvě velké skupiny topných těles z oceli. Zvažte podrobně každého z nich.

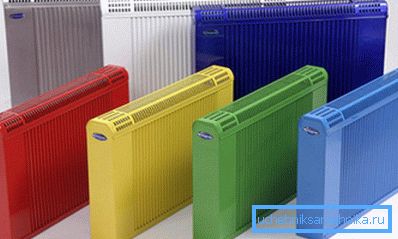

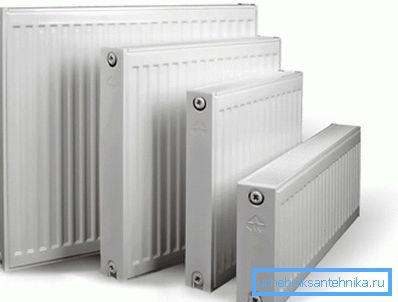

Panel

Jsou také jiná jména - vodní konvektory, protože ohřívají místnost ne pomocí tepelných vln, ale zahříváním vzduchu. Za tímto účelem jsou výměníky tepla připojeny k ocelovým plechům se speciálními kanály, kterými proudí chladicí kapalina, čímž se zvětšuje kontaktní plocha vzdušnými hmotami.

Účinnost popsaného zařízení je více než 75%, což je docela dobré.

Ocelové radiátorové panely jsou nejen efektivní, ale také levné způsob, jak uspořádat vytápění. Taková zařízení jsou však často instalována v autonomních klimatických systémech, protože jsou citlivá na chemické a fyzikální složení chladicí kapaliny.

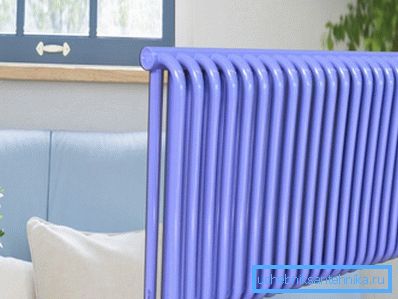

Tubulární

V tomto případě se namísto ocelových plechů používají trubky téhož materiálu, svařené dohromady v různých provedeních a velikostech. Proces jejich výroby je poněkud komplikovanější než předchozí verze, a proto jsou náklady vyšší.

Dávejte pozor! Na rozdíl od většiny ostatních radiátorů zde nemůžeme libovolně přidávat nebo odstraňovat oddíly, které zvyšují nebo snižují výkon zařízení. Je nutné okamžitě vypočítat potřebu tepla a koupit zařízení specifické velikosti.

Technické charakteristiky trubicových radiátorů jsou následující:

• pracovní tlak - od 6 do 15 atmosfér;
• výroba energie - od 1,2 do 1,6 kW;
• maximální teplota vody protékající vodou je až 110 stupňů Celsia;
• úroveň kyselosti vody je od 8 do 9,5 jednotek.

Zařízení prodávaná ve stavebních supermarketech jsou několika typů, které jsou označeny čísly: 10, 11, 21, 22, 33 a tak dále.

Přečtěte si tento štítek:

• první číslicí čísla je počet ocelových panelů;
• Druhou číslicí čísla je počet konvektorů.

Klady a zápory

Výhody použití panelových ocelových baterií zahrnují:

• nízká setrvačnost - baterie rychle odvádějí teplo, které je dodáváno s horkou vodou, ale stejnou rychlostí a ochlazujte, když je zastaveno přívod chladicí kapaliny;
• vysoká emise tepla - téměř veškerá energie přiváděná do akumulátoru je přenášena do okolního vzduchu, minimalizace produktivních ztrát;
• malý vnitřní objem - Umožňuje navrhnout systémy vytápění s malým množstvím chladiva, což ovlivňuje účinnost (ohřívat méně vody, méně plynu nebo elektřiny);
• nízká cena - tato zařízení jsou nejlevnější možností mezi všemi radiátory;

Nemluvě o nedostatcích, z nichž některé vylučují použití ocelových topných panelů v bytech, kde je centralizovaný tok chladicí kapaliny v topném systému:

1. Takové baterie nelze ponechat, aniž by do nich vlila voda, jinak by kyslík v systému vedl k tvorbě rzi.
2. Radiátory z oceli velmi špatně tolerují hydraulické rázy, ke kterým dochází, když je topný systém naplněn kapalinou.
3. Konvekční pohyb vzduchu, pořádaný takovými bateriemi, vede k zvětrávání prachu v místnosti.

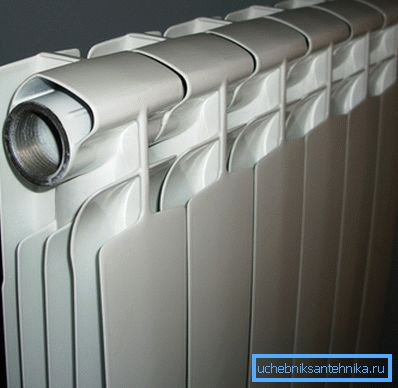

Hliníkové topné radiátory

Vyrobeno z hliníku. Stejně jako předchozí verze mohou být použity pouze pro domy a byty s autonomními systémy vytápění, protože chladicí kapalina, která proudí do městských trubek, vede k jejich úplnému zničení z korozi během 3-4 let. Navíc jsou poškozeny s výrazným nárůstem tlaku a vlivy vody.

K dispozici jsou následující typy hliníkových radiátorů:

• cast;
• vytlačování

Cast

Vyrobeno nalitím roztaveného hliníku do zvláštních tvarů. Mají silné stěny a široké kanály, které umožňují projít velkým množstvím tekutiny. Tyto výrobky se prodávají v samostatných sekcích, které umožňují samostatné sestavení baterie s požadovaným výkonem.

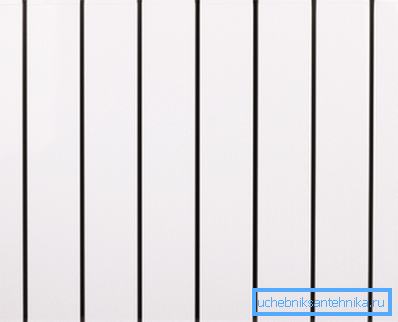

Vytlačování

Jednodušší způsob výroby hliníkových radiátorů. V tomto případě je každý radiátor vytlačován z obrobku pomocí speciální jednotky - extruderu. Rozdělovač rozvodu vody může být vyroben z siluminu.

Dávejte pozor! Funkcí tohoto druhu chladiče je neschopnost přidávat nebo odstraňovat části, což zvyšuje nebo snižuje jeho kapacitu.

Klady a zápory

Výhody hliníkových zařízení pro vytápění prostorů jsou následující:

• nízká hmotnost - pro montáž na stěnu nevyžadují masivní konzoly;
• vysoký koeficient přenosu tepla - u všech existujících typů radiátorů jsou hliníkové modely vedoucí k efektivitě);
• nízká setrvačnost - po několika deseti minutách po zapnutí akumulátoru zahřívá pokoj (to také přispívá ke zvláštní formě výměníku tepla, díky které je uspořádána vzduchová konvekce);
• rentabilita - účinně spotřebovávají chladicí kapalinu a mohou být vybaveny tepelnými ventily, které zvyšují nebo snižují teplotu baterie v závislosti na vnějších podmínkách;
• Atraktivní design - radiátory jsou již pokryty speciální práškovou barvou, která chrání kov před poškozením a usnadňuje jej čištění od prachu.

Negativní stránka použití hliníkových baterií:

• relativně krátká délka života - asi 15 let;
• silná náchylnost k korozi (zejména v případě, že do topného systému proudí chemicky "špinavá" kapalina);
• tendence k "větrání", které z času na čas nutí k odvzdušnění nebo instalaci automatických vzduchových ventilů;
• možnost úniku mezi jednotlivými částmi zařízení;
• tendence ke zničení během silných tlakových ztrát v topné síti.

Pokyny pro uspořádání topných sítí doporučují následující technické parametry chladicí kapaliny pro systémy s hliníkovými radiátory:

• tlak od 6 do 16 atmosfér;
• výkon jedné části od 80 do 200 wattů;
• teplota média - do 110 stupňů;
• úroveň kyselosti vody - až 7 jednotek.

Litinové topné těleso

Takové výrobky jsou vyráběny odléváním a jsou rozděleny do skupin, které nejsou výrobní technologií, ale podle vzhledu.

Můžete zvolit jednu ze dvou možností:

• moderní baterie;
• "Retro" radiátory.

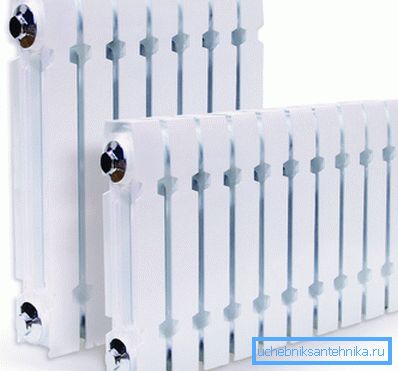

Moderní

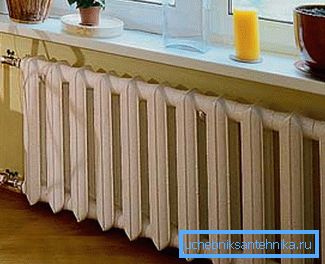

Jedná se o standardní radiátory, které jsou zvyklí vidět vše v bytových domech postavených na konci minulého století. Moderní modely mají ploché fasády, které usnadňují údržbu a sofistikovanější vzhled.

Baterie mají zvýšenou životnost (více než půl století), jsou snadno instalovatelné a levné. Kromě toho jsou nejvhodnější pro instalaci do bytů připojených k ústředním topným sítím, neboť složení chladicí kapaliny nemá prakticky žádný vliv na jejich pevnost, trvanlivost a kvalitu práce.

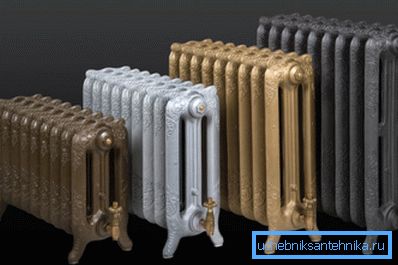

Retro

Litinové baterie ve starém stylu nejsou tolik ohřívačů, jako prvky interiéru - jeho zvýraznění nebo exkluzivní příslušenství. Jsou vyráběny metodou uměleckého lití a zdobeny různými vzory. Každý z radiátorů je skutečně dílem průmyslového umění.

Ale takový luxus nemůže být levný. Takové modely baterií jsou velmi drahé. Cena není ovlivněna technickými vlastnostmi, ale uměleckou hodnotou.

Klady a zápory

Pozitivní aspekty použití litiny:

• dlouhá životnost - asi 50 let;
• odolnost vůči korozi - litina je téměř lhostejná ke zvýšenému obsahu kyselin a zásad v chladicím médiu;
• (na rozdíl od konvektoru) - je vyhříván nejen vzduch, ale i předměty v místnosti, což umožňuje efektivně ohřívat místnosti s vysokými stropy;
• velká setrvačnost - po zastavení dodávky chladicí kapaliny zůstávají radiátory z litiny dlouho horké;
• nízké náklady

Nevýhody instalace litinových baterií:

• dlouhá doba zahřívání po uvedení systému do provozu;
• těžkopádná a velká hmotnost, což komplikuje instalaci a přepravu baterií;
• potřebu využívat velké množství vody v topné síti;
• křehkost, díky níž může být baterie zničena v důsledku prudkého nárůstu tlaku uvnitř klimatické sítě

Bimetalické topné radiátory

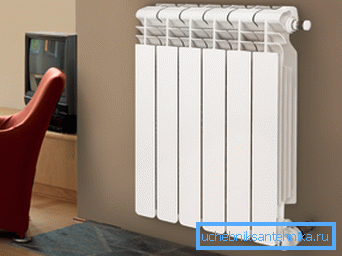

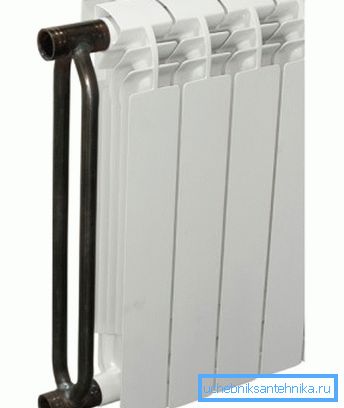

Tato zařízení kombinují výhody ocelových baterií a hliníkových radiátorů. Jsou tvořeny kovovým rámem a hliníkovým výměníkem tepla uspořádaným pro cirkulaci vzduchu v místnosti.

Voda cirkuluje přes ocelové trubky rámu bez kontaktu s hliníkem a již přenáší teplo do vzduchu v místnosti. Tím je dosažena maximální účinnost.

Bimetalické radiátory lze instalovat v jakémkoli topném systému. Jejich jedinou nevýhodou jsou vysoké náklady.

Závěr

Uvažované typy radiátorů pro vytápění se používají nejčastěji. Není to však vyčerpávající seznam. Tam jsou také měděné baterie, kombinované ohřívače, a tak dále (zjistěte zde, jak určit požadovanou sílu radiátorů).

Další informace o nich můžete získat z videa zveřejněného v tomto článku.
