Typy připojení radiátorů: sériové, paralelní, diagonální,

Pravděpodobně byste měli okamžitě věnovat pozornost skutečnosti, že přímé připojení topného tělesa zahrnuje tři hlavní možnosti - boční, spodní a diagonální, ale některé odstíny jsou možné. Kromě toho existují možnosti pro obrysy, které mohou být jedno nebo dvě trubky, závisí také na počtu podlaží v budově a lze je také zvážit z hlediska konstrukce. Ale o tomto se budeme zabývat více v níže uvedeném materiálu, a my vám také ukážeme na téma videa v tomto článku.

Způsoby, jak se připojit jinak

Rozmanitost obrysů

Poznámka: Okruh ohřívacího systému může být jeden nebo dva potrubí. Účinnost přenosu tepla zařízení, stejně jako způsoby jejich připojení, závisí na tom.

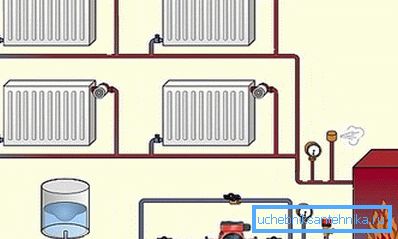

1. Jednoduchá topná soustava zahrnuje smyčkovou smyčku z jediného potrubí, do něhož jsou ohřívány topné tělesa - příklad této instalace je zobrazen na horním obrázku:
2. zde chladicí kapalina, která se pohybuje z kotle, po cestě potrubím menším průměrem, se rozbíhá přes baterie a pod tlakem cirkulačního čerpadla se vrací zpět do stejné trubky;
3. ale po průchodu ohřívačem voda ztrácí teplotu, čím více radiátorů v takovém systému, tím chladnější bude voda na svém konci;
4. v autonomních systémech se nedoporučuje instalovat více než 3-4 radiátorů na jednu smyčkovou trubku, aby bylo možné udržovat v každé z nich přibližně stejnou teplotu;

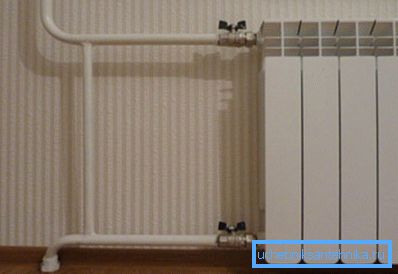

1. V jednom potrubním systému, zvláště ve vícepodlažních budovách, je pohodlnější připojit zařízení ze strany, ale jak připojit topný radiátor s bočním připojením, aby co nejvíce zachovala teplotu v následujících bateriích? Za tímto účelem skokan, nazvaný "bypass", střílí mezi napájecí a zpětné potrubí a slouží dvěma účelům:
2. Nejprve voda prochází potrubím, aniž by se dostala do baterie, proto není ochlazován;
3. za druhé, díky obtoku můžete demontovat bez vypuštění chladicí kapaliny, i když obvod prochází přímo přes radiátor bez bypassu;

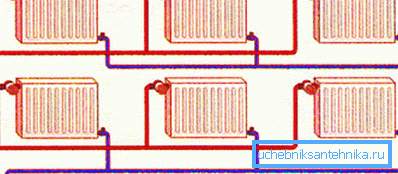

1. Dvoutrubkový okruh lze volat pohodlněji - zde chladicí kapalina vstupuje do chladiče z přívodního potrubí a chlazená voda se vypouští do zpětného potrubí a vrací se do kotle pro nové vytápění:
2. Ale náklady na provoz takového uspořádání jsou poněkud vyšší, protože musíte ohřívat víc vody, proto potřebujete věnovat více energie na zaplacení;
3. Takový okruh však nikdy nevede k problémům a můžete do něj vložit velké množství radiátorů, protože je možné udržovat jednotnou teplotu ve všech;

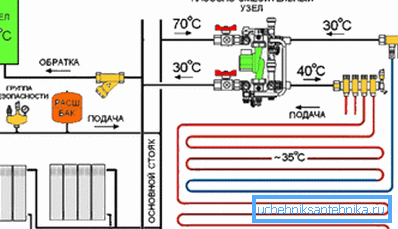

1. Navíc pro dvoutrubkový systém je v návodu k dispozici společné zapojení radiátorového okruhu s teplou podlahou, ale jedná se o dvě různá zařízení, která vyžadují cirkulaci chladicí kapaliny při různých teplotách.
2. Ale i přes tuto zřejmou nesouhlas se uskutečňuje takové spojení - na vstupu do podlahového vytápění je instalován třícestný ventil, který pracuje na diskrétním systému, a když se okruh zahřeje do požadovaného stavu, ventil se aktivuje a horká voda z přívodu se vrátí zpět;
3. Princip takového spojení je dobře znázorněn na schematickém obrázku nad tímto odstavcem.

Postupně a paralelně

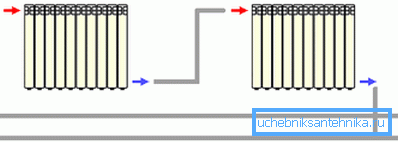

Navíc může být spojení sériové a paralelní, takže sériové připojení radiátorů je zobrazeno na horním obrázku.

Tato situace také nastává, když je obtok zablokován a voda z jednoho radiátoru okamžitě proudí do druhého, čímž obchází přívod a zpětný tok. Není však vůbec nutné, aby oběh byl napříč zařízením diagonálně - takže to může být spodní boční spojení ("Leningrad") nebo jednostranné boční spojení, bodem je to, že tekutina pro přenos tepla okamžitě proudí z baterie do baterie.

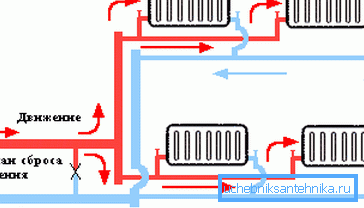

Jsou-li připojení topných radiátorů paralelní, jsou nezávislé na sobě, a proto je teplota vody v nich stejnoměrná, a to jak v prvním, tak v posledním zařízení.

Ale to je možné pouze u dvojitého potrubí, kde množství akumulátorů neovlivňuje tok chladicí kapaliny žádným způsobem. Schéma takového spojení vidíte nahoře a může to být boční, spodní nebo diagonální.

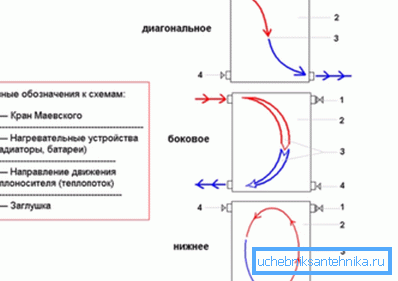

Diagonální, boční a spodní

Diagonální připojení radiátorů je považováno za optimální, protože chladicí kapalina v něm cirkuluje s největší jednotností, takže když vidíte jmenovitý výkon v doprovodných dokumentech, výrobce postupuje z tohoto typu připojení, když je celá plocha zařízení používána stejně.

Předpokládá se, že ztráta maximálního výkonu zde neexistuje a je vydána na 100%. K dispozici je další pomocná možnost, když můžete optimálně využít celou kapacitu, ale je to mírně nižší.

Topné zařízení pracuje poněkud horší (pouze u 95% jmenovitého výkonu), pokud je připojeno ze strany (na jedné straně nebo na obou stranách) - zde bude oblast vytápění intenzivnější na straně napájení.

Ale s nižším spojením, nazývaným také "Leningrad", je jmenovitá účinnost pouze 90%, jelikož oběh je ohrožen vysokým tlakem a přirozeně je topná plocha zde nejvíce nerovnoměrná.

Poznámka: Než začnete vypočítávat energii pro ohřívače ve vašem bytě nebo soukromém domě, měli byste konečně určit způsob připojení radiátorů. Pouze v tomto případě budete moci správně vypočítat počet sekcí.

Potrubí prodlužovače jako optimalizátor distribuce tepla

V autonomním nebo centralizovaném systému vytápění není vždy možné připojit baterie diagonálně, aby bylo dosaženo maximálního tepelného výkonu (100%) a jsou zde různé důvody - existují jak technické možnosti, tak vlastnosti interiéru nebo prostě lidský faktor - ztratili jste zrak nebo ne věděl.

Pokud není mnoho částí, v žádném případě ne více než 8-10 kusů, nebo dokonce méně, pak pokles teploty v celkové ploše chladiče nejsou viditelné, a pokud jsou viditelné, pak moc. Pokud se však počet sekcí zvýší a taková potřeba vznikne poměrně často, pak pokles teploty na různých koncích stejného zařízení může dosáhnout 10 ° C a ještě více.

Samozřejmě můžete znovu připojit zařízení, to znamená diagonálně připojit zařízení a v tomto případě bude chladicí kapalina rovnoměrně rozložena po celé ploše, což však není vždy možné z důvodu stejných technických podmínek nebo vlastností interiéru.

V takových situacích existuje určitý druh všeléka - jde o prodlužovač trubek, který je z nějakého důvodu z nějakého důvodu velmi obtížný najít v našich prodejnách prodávající sanitární keramiku, ale to může být provedeno samostatně.

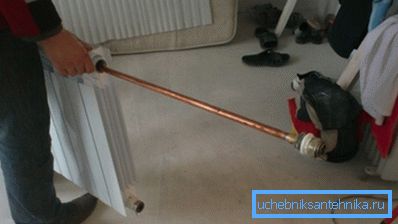

K tomu budete potřebovat měděnou trubku o vnějším průměru 18 mm a tloušťce stěny nejméně 1 mm, jakož i měděnou spojku pro pájení (adaptér k armatuře) o vnějším průměru 19,5 mm.

Délka potrubí je vypočtena s ohledem na počet úseků, takže jeho konec by měl dosáhnout křižovatky poslední a předposlední části - v některých případech je prodlužovací kabel proveden uprostřed chladiče, ale trubku můžete kdykoliv odříznout. Nebudeme popisovat proces pájení ve všech detailech, řekněme, že tok by se neměl dostat dovnitř trubky, to znamená, že by to nemělo být moc, protože se může vytvořit zmrzlá kapka a voda během oběhu způsobí hluk.

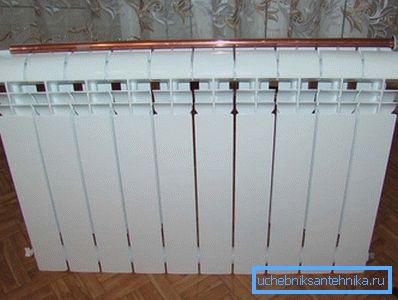

Prodlužovač potrubí je instalován v horní části radiátoru, ale je samozřejmě lepší jej použít společně s tepelnou hlavou, pomocí níž můžete nastavit teplotu, kterou potřebujete. Ale distribuce chladicí kapaliny v oblasti baterie bude nyní jednotná.

Závěr

Můžete také připojit radiátory s vlastními rukama, pokud máte samozřejmě k tomu potřebné nástroje. Ale pokud jste začátečník v tomto oboru, nezapomeňte, že je to zcela zodpovědné - únik systému během topné sezóny není jen nepříjemný jev, ale lze říci, že je mimořádný. Pokud se tedy nespoléhejte na svou sílu, je lepší pozvat odborníka.
