Typy bimetalických radiátorů. odrůdy vzoru. která možnost je

Stalo se tak, že pro většinu naší skvělé síly trvá topná sezóna nejméně šest měsíců, takže zájem lidí o kvalitu topných zařízení není zdaleka nečinný. Litina a ocel jsou používány již více než 100 let a všechno je o nich známé, ale jaké jsou výhody a nevýhody bimetalických topných těles, které se objevily poměrně nedávno, lidé stále ještě zcela neví. Snažili jsme se systematizovat několik pohledů a představit je vašemu pozornost.

Typy návrhů

Jak vyplývá z názvu, bimetal je složení dvou různých kovů. Nejčastěji se jedná o kombinaci oceli a hliníku, i když modely jsou vyráběny také tam, kde je měď kombinována s hliníkem.

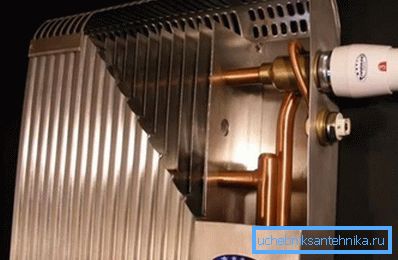

Jedná se zpravidla o bimetalový radiátor z litého nebo monolitického materiálu. Cena těchto měděně-hliníkových desek je nejvyšší, ale jejich přenos tepla je několikrát vyšší než vlastnosti ocelových protějšků.

Kromě obvyklé uhlíkové oceli jsou k dispozici baterie, jejichž jádro je vyrobeno z nerezové oceli. Jsou určeny pro systémy, kde má chladicí kapalina zvýšené hodnoty pH, stejně jako nestabilní nebo vysoký provozní tlak. Oni nejsou o moc levnější než měď. Nerezová ocel je vhodná pro výškové budovy (více než 16 pater) a pro milovníky vážné bezpečnostní rezervy.

Často, když lidé o takových strukturách mluví, znamenají uhlíkovou ocel a hliníkový tandem.

Ale tady to není tak jednoduché, existuje takzvaný plný bimetalový radiátor a částečný nebo pseudobimetal.

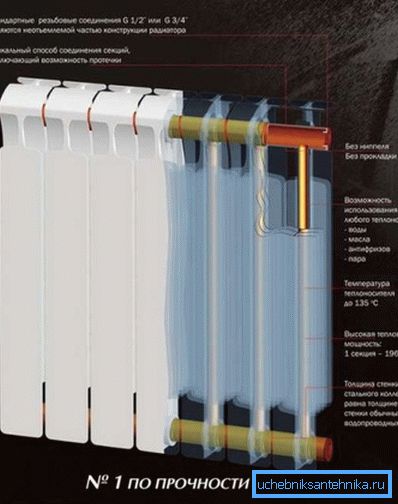

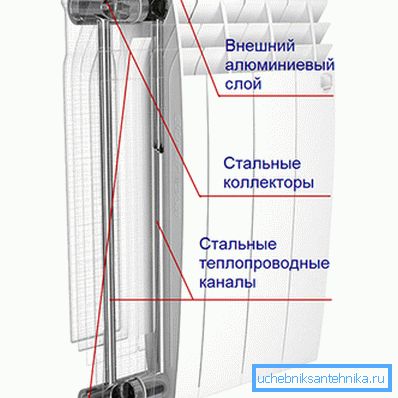

• Výraz plný bimetalický radiátor, říká, že v takovémto baterii má pevné ocelové jádro. Chladicí kapalina v tomto případě není v žádném případě v kontaktu s hliníkovým pláštěm. V některých zdrojích mohou být tyto modely označovány jako "rozšířené";

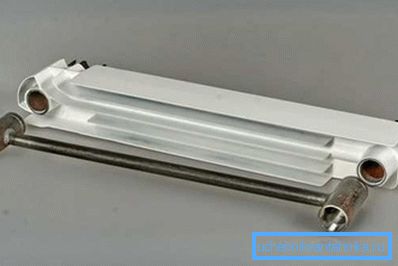

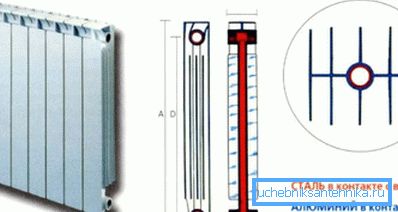

• Zařízení je bimetalový radiátor s ocelovým jádrem, zajišťuje montáž ocelových trubek pouze ve svislých kanálech konstrukce. Silnější a širší horizontální kanály v těchto bateriích jsou vyrobeny z hliníku.

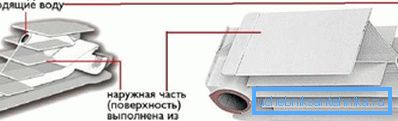

Důležité: kompletní a částečně ocelové konstrukce jsou k dispozici s jedním a dvěma svislými kanály. Druhá možnost má větší hloubku, ale při zlepšeném přenosu tepla se liší. V neposlední řadě je pravděpodobnost zanesení obojích trubek najednou zanedbatelná.

Která možnost je lepší

• U městských mrakodrapů je jedním z největších nebezpečí vysoký tlak. Zde jsou zřejmé výhody bimetalických radiátorů s pevným ocelovým jádrem. Pracovní tlak ve výškových budovách často činí 6 až 9 atmosfér, což vyhovuje charakteristikám výrobků s částečně ocelovým jádrem. Ale síla vodního kladívka může dosáhnout 15 - 30 atmosfér, ale takové zkoušky hliníku nejsou pod silou;
• Kromě toho hliníkové konstrukce nemohou fungovat v systémech, kde je přítomna měď. V případě přímého kontaktu hliníku a mědi začíná proces elektrochemické koroze, který nevyhnutelně vede ke zničení hliníkových součástí;

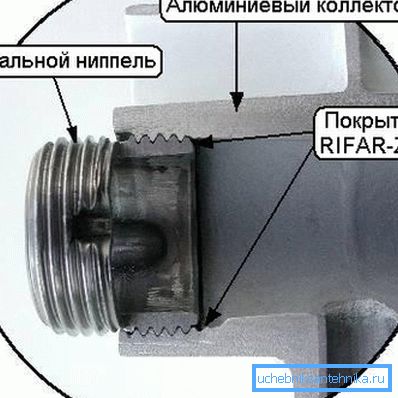

Důležité: pevná měděně-hliníková konstrukce bimetalických radiátorů vytápění zajišťuje uspořádání vrstvy mezi těmito kovy. Tento proces je poměrně komplikovaný a nákladný.

• Dalším omezením pro hliníkové části je hodnota pH chladicí kapaliny. Horní hranice zde je 9 jednotek, ale je lepší, aby se "nelesklo" pro 7-8 jednotek;
• Navzdory vysoké síle a dalším výhodám mají agregáty s celokovovým jádrem slabé stránky. První věc, která zachycuje vaše oko, je vysoká cena výrobků. Kromě toho je výkon těchto baterií o 10% nižší než u smíšených konstrukcí a o 15-20% nižší než u čistě hliníkových modelů;

• Vážení kladných a nevýhod bimetalických radiátorů různých typů jsme dospěli k závěru, že smíšené agregáty s lisovacím tlakem do 25 atmosfér a dvěma vertikálními kanály jsou vhodné pro standardní "Khrushchev" nebo devětpodlažné budovy;
• Moderní mrakodrapy vyžadují vážnější přístup. Zde by mělo být upřednostněno jednostranné ocelové jádro, s výhodou nerezová ocel;
• Co se týče soukromého sektoru, s nízkopříkonovými místními systémy, jestliže potrubí je z plastu nebo z oceli, stačí poměrně levné hliníkové baterie s vysokým přenosem tepla.

Tip: Zjistili jsme, že v katalogu a na stranách specializovaných stránek popis některých modelů nutně obsahuje zmínku, že chladivo je v kontaktu pouze s ocelovými trubkami. Zbytek je v tomto okamžiku skromně mlčen. Takže po podrobném zkoumání jsou takové agregáty smíšené.

Technické údaje

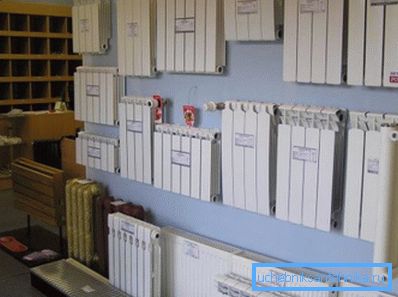

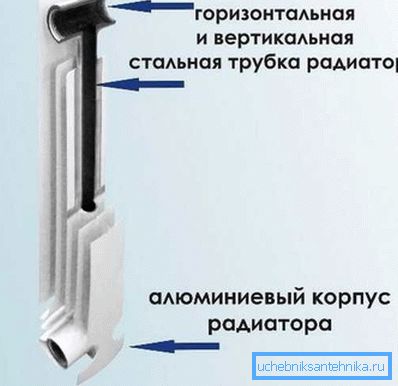

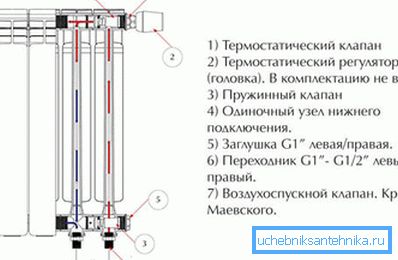

Standardní zařízení bimetalových radiátorů je na obrázku znázorněno. Ale navzdory obecné zásadě uspořádání uzlů se charakteristiky modelů od různých výrobců mohou navzájem značně lišit. Jak jste pochopili, zveřejnění parametrů všech modelů prezentovaných na moderním trhu je nerealistické. Proto budeme hovořit o průměrných datech.

Přenos tepla nebo množství tepla uvolněného do místnosti pro takové výrobky je prostě luxusní. Když hovoříme o plné hliníkové bimetalové ocelové konstrukci, pak čísla jsou asi 160 - 180 wattů. Smíšené jednotky jsou schopné dodávat 170 - 200 wattů z jedné části.

Pokud jde o kombinaci mědi a hliníku, je třeba poznamenat, že přenos tepla těchto panelů je téměř stejný jako čistý hliník. V průměru je to 200 - 220 wattů. Podle standardů GOST jsou všechny tyto údaje správné při teplotě 70 ° C chladicí kapaliny. Proto odchylka v jakémkoliv směru bude mít za následek snížení nebo zvýšení přenosu tepla.

Maximální tlak, který většina bimetalových struktur může odolat, se pohybuje od 16 do 25 atmosfér. Nicméně renomovaní výrobci zaručují, že jejich smíšené agregáty vydrží až 30 atmosfér a výrobky s celokovovým jádrem budou schopny odolat 40 a více atmosférám.

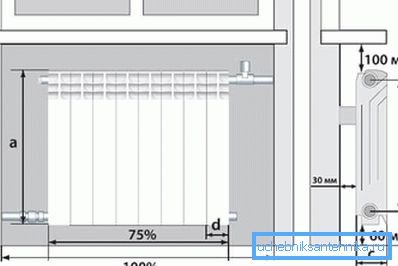

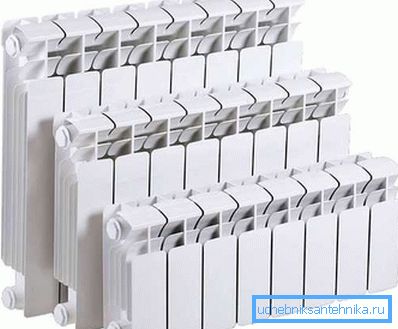

Další výhodou těchto baterií je široká škála rozměrů náprav. Axiální velikost je vzdálenost mezi horizontálními osami horního a dolního vchodu. Zde je to 200 mm, 300 mm, 350 mm, 500 mm a 800 mm. Jak můžete vidět, je tu něco z čeho vybírat, ačkoli nejoblíbenější je považován za velikost 500 mm.

Důležité: mnoho výrobců určuje horní mez chladicí kapaliny na 100 stupňů nebo více. Ale většina odborníků tvrdí, že ani bimetal nejvyšší kvality není schopen odolávat teplotám nad 90 ° C. Všechno ostatní je spjato s oblastí marketingu.

Pokud jde o odolnost, v průměru výrobci říkají asi dvacet let záruky a není důvod pochybovat o tom. Některé pevné panely s jádry z mědi nebo z nerezavějící oceli mohou pracovat až 50 let.

Mnoho obchodníků říká, že malé množství jedné části baterie v průměru kolísá kolem 200 g, je to opravdu pravda. Na jedné straně je to samozřejmě dobré, protože čím menší je objem chladicí kapaliny, tím je jednodušší ji ohřát a následně regulovat teplotu.

Na druhé straně je však dosaženo malých kapacit v důsledku tenkých vnitřních kanálů, což zvyšuje pravděpodobnost jejich zablokování, zejména v centralizovaných městských systémech.

Vypočítat počet sekcí

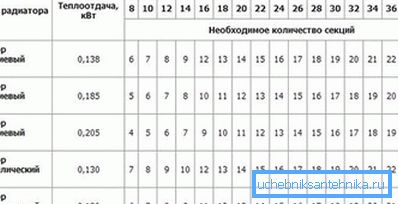

V zásadě je vše, co je nutné pro výpočet počtu sekcí v místnosti, tepelná síla jedné části. Veškeré doprovodné pokyny k katalogu produktů nebo firemních produktů obsahují tato data. Ale můžete se spolehnout na objem, plochu nebo tepelné ztráty v místnosti.

Výpočet tepelných ztrát zpravidla činí profesionální tepelný inženýr. Zde se kromě tradičních údajů zohledňuje i množství různých koeficientů a oprav. Například, jako je tloušťka stěn, materiál, z něhož je dům postaven, počet podlaží a tak dále. To je docela pečlivá práce a nejčastěji se takové výpočty dělají ve fázi budování domu.

Pro výpočet objemu místnosti se používají standardní standardy, uvedené v příslušném SNiP podle těchto údajů, aby se udržovala průměrná teplota 20 ° C v 1 m? prostor v panelovém domě spotřebuje 41 W, u staveb postavených z cihel je tato hodnota 34 W.

Pak je vše jednoduché, musíte vynásobit délku, šířku a výšku místnosti a podle výsledné krychlové kapacity vypočítat přibližné množství tepla potřebné pro vytápění domu.

Pokud znáte návrhovou kapacitu, kterou je jedna část schopna vydávat, lze snadno vypočítat počet sekcí. Tato metoda se často používá při stavbě soukromých domků nebo prostor s nestandardním uspořádáním.

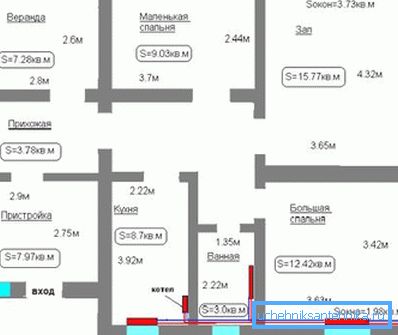

Pokud jde o výpočet plochy místnosti, je uznán jako nejméně přesný. Obecně platí, že jsou využíváni obyvateli standardních městských bytů, jejichž stropy nepřesahují 3 metry.

Podle stejného SNiP vyžaduje jeden čtvereční metr obytného prostoru 100 W pro vytápění. Vynásobením kvadratury o 100 W a dělením výkonu jedné části získáte počet sekcí.

Tip: Jak výpočet podle objemu, tak i podle plochy se neliší v tabulkové přesnosti. Proto pokud je v místnosti více než jedna vnější stěna, nevytápěná podkroví nebo balkon, pak můžete data bezpečně zvýšit o 20%. Také nezapomeňte na teplotu vody v našich městských systémech, je bezpečné hodit dalších 10%.

Video v tomto článku obsahuje informace o bimetalových radiátorech.

Závěr

Výhody a nevýhody bimetalických radiátorů topení naznačují, že by měly být instalovány v městských výškách nebo v soukromých chalupách s agresivním chladivem, jako je nemrznoucí směs. V jiných případech nemá smysl platit za takovou vysokou kvalitu a spolehlivost.
