Trubkové radiátory - jejich typy a instalační funkce

Jakákoli obytná budova, pokud se nachází v oblasti, kde se nacházejí chladné období, potřebuje nějaký způsob vytápění a pro tento účel se často používají trubkové radiátory z různých kovů. Všechny z nich mají různé stupně přenosu tepla, o kterých budeme diskutovat a můžete také sledovat video v tomto článku, které objasňuje některé technické problémy.

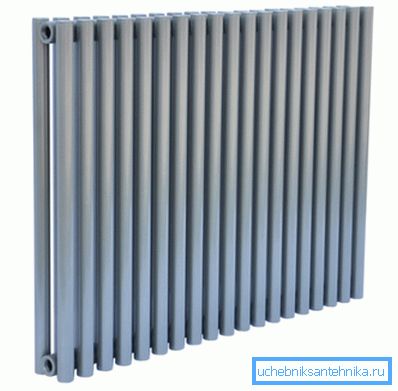

Ocelové trubkové radiátory

Topná zařízení

Tubulární nebo, jak se také nazývají, sloupové radiátory jsou jeden nebo dva řady svislých trubek (sloupů), které vzájemně komunikují v horní a spodní části.

Typy trubkových radiátorů

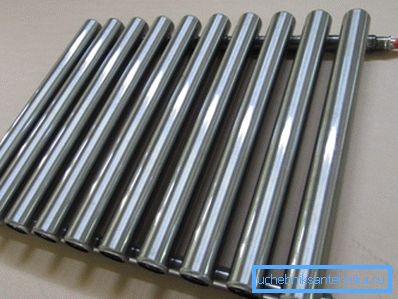

Boční montáž na nerezový radiátor
  • V současné době nemůžete v obchodě těžko koupit novou ocelovou trubicovou baterii - skutečnost spočívá v tom, že díky své konstrukci má poměrně nízkou ztrátu tepla a ocel, jak je známo, je náchylná k korozi.

Samozřejmě existuje možnost vyrábět topná zařízení tohoto druhu vyrobená z pozinkované nebo nerezavějící oceli, ale jejich cena se současně prodlužuje neúmyslně, takže v takových situacích oblékání stojí mnohem více než samotná ovčí kůže. Samozřejmě nerezová ocel může být v tomto případě použita jako dekorativní ozdoba ve spojení s topným zařízením, ale tato možnost je možná pouze v exkluzivní výrobě (jakákoliv dobrá svářečka to dokáže).

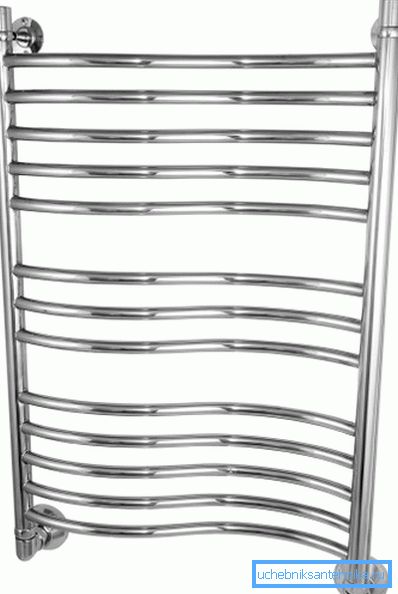

Nerezová ocelová utěrka na ručníky
  • A zde je další velmi známá verze kovového ohřívače na fotografii výše - jedná se o nerezovou vytápěnou věšičku na ručníky, která může mít velmi odlišnou konfiguraci, která může vstoupit pouze do návrhové hlavy. Jak jsme již zmínili, taková zařízení jsou velmi drahá a průměrné náklady na dobrou vytápěnou věšáku na ručníky dosahují kolem 150 dolarů, ačkoli samozřejmě můžete koupit možnost za 60 až 70 dolarů.

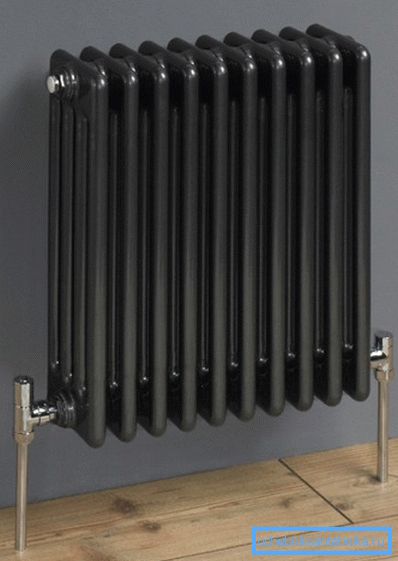

Bimetal se spodním připojením
  • Bimetalické vertikální trubicové topné radiátory jsou v současné době velmi rozšířené pro autonomní i centralizované vytápění a to vše je dáno rozmanitými výhodami bimetalového zařízení.

Faktem je, že jeho vnitřní část je vyrobena z oceli, což výrazně zvyšuje pevnost konstrukce (některé modely vydrží pracovní tlak vyšší než 15 barů) a hliník je nahoře (ve vzácných případech může jít o slitinu mědi), což zvyšuje přenos tepla.

Tato kombinace je extrémně cenná pro topná zařízení, navíc mají přijatelné náklady (nižší než hliníkový panel), což z nich činí poptávku.

Litinová baterie
  • A konečně, dobře známá litinová baterie, která je stále přednost před ostatními možnostmi ve většině nových budov, a možná i zcela opodstatněná, když je z pohledu hodnoty za peníze. Samotná litina má poměrně dobrý odvod tepla, ale vzhledem k tomu, že stěny s trubkovitými radiátory tohoto typu jsou velmi silné, dlouho se zahřívají, kromě toho potřebují spoustu vody k ohřevu (velký objem). Při vytápění však spotřebič udržuje teplo po dlouhou dobu, což je velmi výhodné pro centralizované vytápění, ale není výhodné pro autonomní, protože musíte ohřát velké množství vody (při centralizovaném vytápění není objem radiátoru v ekonomickém smyslu významný).

Srovnávací charakteristiky

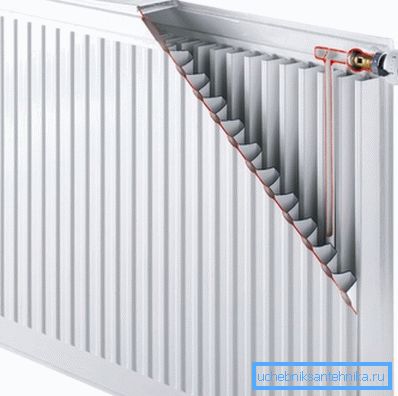

Panelové radiátorové zařízení

Porovnáme-li panely s trubkovým radiátorem, pak se dlaň nepochybně dostane do prvního modelu a existuje dostatek dobrých důvodů, které nelze obejít bez ohledu na to, kolik fanoušků mají tradiční baterie a jakékoliv důvody, které dávají.

Začneme tím, že panelové radiátory pracují na konvekčním systému, který několikrát zvyšuje jejich přenos tepla - na horním obrázku je vidět část zařízení s deskami ve tvaru U pro konvekci vzduchu.

Poznámka: Celkově existují tři typy takových panelů, jedná se o č. 11, kde je pouze jedna deska s otiskem ve tvaru písmene U, č. 22 - s dvěma takovými deskami a č. 33, kde již existují tři desky.

Ale ne všechno je tak dobré - panelové zařízení mají menší kapacitu s větším přenosem tepla a jsou mnohem lehčí, ale to ovlivňuje schopnost ohřívače odolávat tlaku v systému - drží až 10-12 bar a to nestačí pro 9-podlažní budovu.

To se však týká modelů z oceli - tlak hliníku se udržuje ještě méně, takže je vhodnější používat v nízkopodlažních budovách a v soukromém sektoru. Kromě toho hliník vyžaduje speciální přísady pro chladicí kapalinu, aby eliminovala kovovou korozi, a to je opět přijatelné pouze pro váš domov, ale ne pro centralizovanou kotelnu.

Pokud tedy bydlíte ve výškové budově, měli byste si uvědomit, jaké ocelové trubkové topné těleso je lepší, což je podle všech vlastností bimetal, který má velkou sílu a vynikající přenos tepla.

Ale opět můžete zůstat na volbě rozpočtu - litinovou baterií, ale pouze v případě, že se o design příliš netrápíte. I když zde jsou na prvním místě ohřívače panelů - jsou mnohem krásnější a mohou sloužit jako nedílná součást promyšleného interiéru.

Poznámka: Jak je vidět, panelový radiátor se zdá být lepší, ale jen vždy a všude jeho parametry jsou přijatelné. Pokud by takový ohřívač byl ve všech ohledech lepší, potom by trubkové modely nebyly vyrobeny dávno.

Funkce instalace

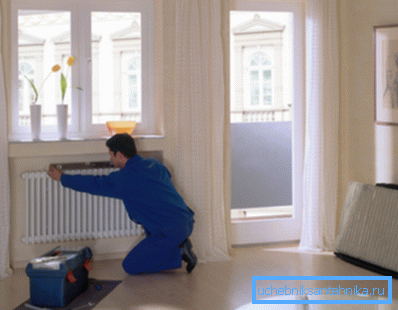

Montážní práce

Pokud chcete najít trubicový radiátor se spodním připojením, rád bych řekl, že umístění připojení zde nezáleží. Takové modely mají dva vstupy na každé straně, což znamená, že mohou být připojeny ze strany, horní, spodní a diagonálně, což je požadováno uspořádáním topného okruhu, což je mimořádně výhodné pro soukromý sektor.

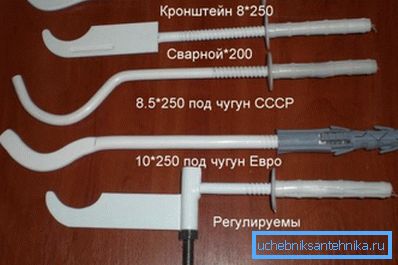

Typy konzol

Jeden a všechny radiátory tohoto typu, jsou-li používány pro okruh ohřevu vody, jsou fixovány (zavěšeny) na speciálních držácích ve tvaru písmene S, jejichž hlavní modely vidíte na horním obrázku.

Pokud je spojení provedeno s ocelovým obrysem, umístění těchto konzol je primárním úkolem instalace, protože jejich posunutí je pouze 1 cm, může to být fatální - potrubí musí být zašroubováno, což instrukce nedoporučuje (ačkoli jako poslední možnost, kladivem ven).

Mayevsky jeřáb

Není žádným tajemstvím, že vzduch v systému je nejhorším nepřítelem celého topného okruhu, což může způsobit spoustu potíží během startu nebo dokonce během provozu systému v polovině zimy a musíte hledat body, kde je můžete vypustit - zavolat instalatéry, běžet na sousedy a tak dále.

Ale všem těmto otřesům lze zabránit instalací Mayevského ventilu na každém radiátoru (to je také známé jako "Mayevsky kohoutek"), díky kterému můžete kdykoli uvolnit přebytečný vzduch z baterie, aniž byste museli vypouštět vodu.

Závěr

Rád bych dodal, že stejným způsobem jako na panelových radiátorech je možné instalovat automatické regulátory teploty (pro každý bod samostatně) na trubicové radiátory. Pouze takový luxus je k dispozici pouze za nezávislého vytápění - v centralizovaných systémech je teplota regulována z centrální kotelny nebo rozvaděče.
