Trojcestný ventil pro vytápění: účel, zařízení, vlastnosti

Pro instalaci topných systémů se používají různé uzavírací a regulační ventily a pro úspěšnou montáž potrubí s vlastními rukama je nutné to pochopit. Chceme zvážit jeden z nejfunkčnějších typů takových ventilů - třícestný ventil.

Multiport jeřáby

Zařízení

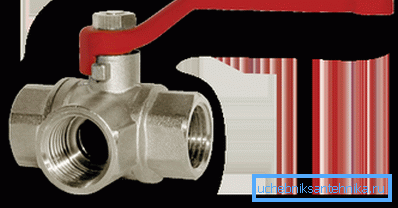

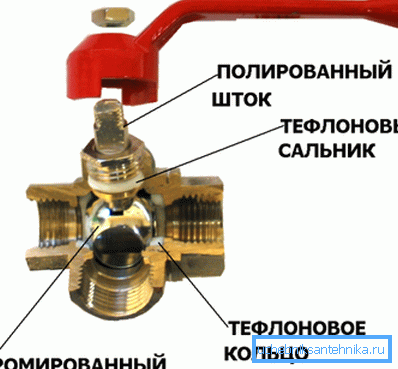

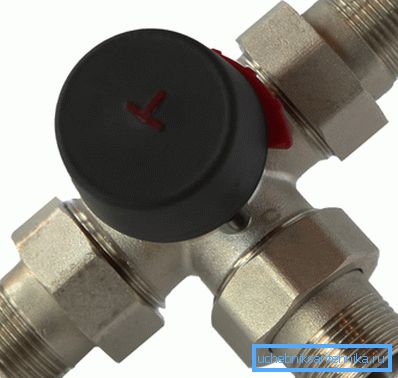

Trojcestný ventil je rozvětvení trubek ve tvaru T s uzamykacím a nastavovacím mechanismem. Přístroj má dva vstupy a jeden výstup, a pokud jej zapnete naopak - jeden vstup a dva výstupy.

Vstupní vstupy jsou označeny písmeny A a B a výstup - AB.

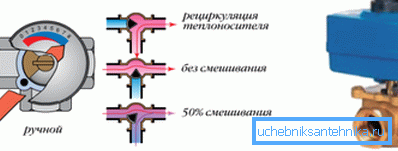

Blokovací mechanismus má tři polohy (tři otáčky):

1. V první poloze vstupuje voda do vstupu A a proudí z výstupu AB, zatímco vstup B je zcela zablokován;
2. Ve druhé poloze se voda pohybuje od vstupu B k výstupu AB a vstup A je zcela zablokován;
3. Ve třetí poloze voda proudí do obou vstupů A a B a na výstupu AB získáme směs dvou proudů.

Dávejte pozor! Uvedená ustanovení jsou vhodná pro úpravy modelů. Výrobky určené pouze pro spínací toky nemají třetí polohu.

Blokovací mechanismus může být uspořádán různými způsoby:

• Sharovy. Navrženo pro přepínání závitů překrytím jednoho z kanálů. Nastavení je špatné;

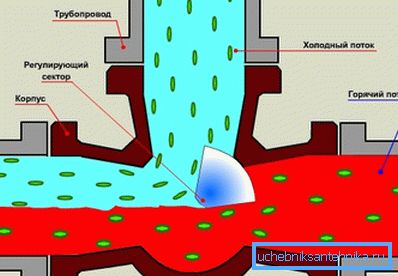

• Rotary. Používá se pro nastavení, protože umožňuje hladké otevírání a zavírání kanálu;

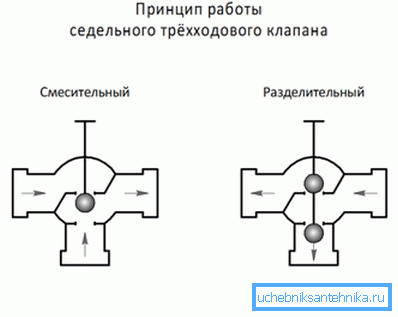

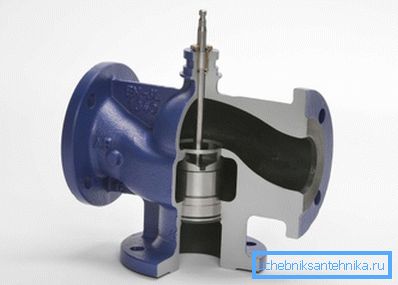

• Sedlo. Může mít jak zamykání, tak úpravu.

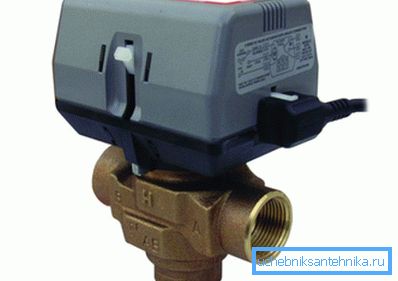

Mechanismus je řízen buď ručně pomocí rukojeti (ručním kolem) nebo pomocí elektrického pohonu. Zařízení vybavené servy mohou být zabudovány do systémů s automatickým řízením.

Dávejte pozor! Navzdory takové důležité funkcionalitě a jisté nepostradatelnosti je návrh zařízení poměrně jednoduchý, a proto je jeho cena nízká.

Účel a funkce

Trojcestný ventil může provádět tři funkce:

1. Míchání průtoku chladicí kapaliny. Používá se, když je nutné směšovat zpětný tok do přívodu, aby se snížila teplota výstupu na nízkoteplotní okruhy nebo aby se nastavila výkonnost radiátorů bez změny funkce kotle;
2. Rozdělení jednoho proudu na dva kanály. Používá se k vypouštění ohřáté chladicí kapaliny do systému horké vody nebo zásobníku, kotle atd.;
3. Přepínání směru chladiva. Používá se v případě, že více zařízení pracuje společně ve stejném systému, stejně jako přepínání okruhu do režimu recirkulace.

Zvažte jeden z nejčastějších případů: topný kotel je připojen k vodiči chladiče a vyhřívanému podlahovému kolektoru. Jak je známo, nosič tepla pro radiátory má teplotu asi 70 až 95 stupňů, zatímco nosič tepla pro systém teplých podlah by se neměl zahřát nad 40 až 50 stupňů.

Pokud snížíme teplotu chladicí kapaliny, potom budou radiátory nefungovat normálně a dům se ochladí. Pokud v teplé podlaze dodáváme vařící vodu, bude to nepříjemné chodit po podlaze. Co bychom měli dělat?

To je místo, kde se trojúhelníkový ventil hodí. Vratné potrubí je napojeno na přívod kolektoru teplého podlahového bypassu s třícestným ventilem, který je nastaven na míchací režim.

V důsledku toho se studený proud z vratného proudu promísí do proudu horké vody a teplota výsledného proudového média se zprůměruje na 40 až 50 stupňů, které potřebujeme. Podle potřeby nastavením polohy klapky můžete zvýšit nebo snížit teplotu v obrysu podlahy.

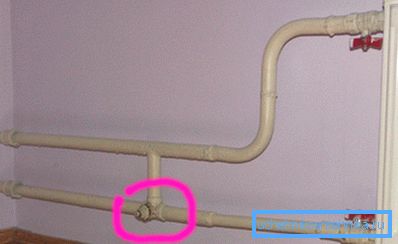

Dalším příkladem je připojení chladiče pomocí bypassu stejným způsobem. Když je baterie v mísící poloze, teplota chladiče je nižší než teplota chladiva tekoucí z kotle, zatímco ostatní zařízení dostávají méně ochlazené vody.

Pokud přepneme rukojeť a vypne se obtok, pak bude chladič pracovat v plné kapacitě. Pokud potřebujeme vypnout zařízení, jednoduše vložíme ventil do režimu vypnutí a otevření bypassu a uzavřeme uzavírací ventil na vstupu chladiče. Poté chladiva cirkuluje kolem této baterie.

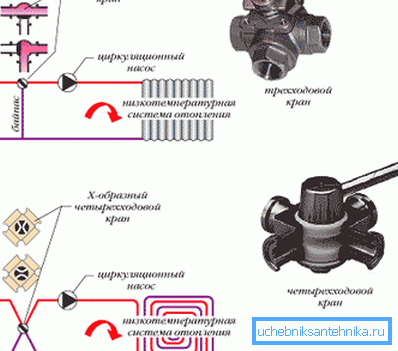

  Dávejte pozor! Je možné použít čtyřcestný ventil, který nevyžaduje obtok.

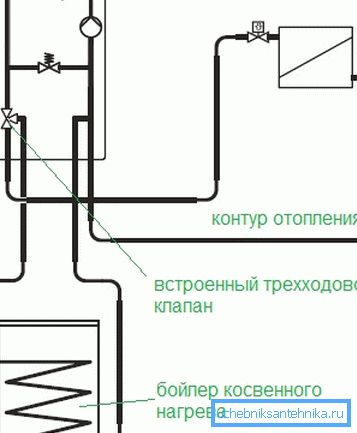

Instrukce nakonec umožňuje použití vícestupňového ventilu ve víceobvodových systémech s paralelními provozními kotly, kotlem a nepřímým topným kotlem s přívodem vody pro vytápění a přívod teplé vody. Zařízení umožňují oddělit průtoky a regulovat jejich teplotu, zajišťující společnou činnost několika jednotek a obvodů.

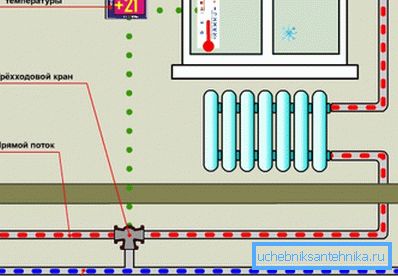

Dávejte pozor! Pokud je k termostatu připojen ventil se servopohonem, pak když teplota v místnosti klesne, regulátor dá příkaz k motoru a uzavírá bypass. Po dosažení požadované hodnoty se přístroj vrátí zpět do režimu prolnutí.

Závěr

Trojcestné ventily umožňují míchání, oddělování a spínání směrů proudění v okruzích topných systémů. Video vám pomůže vizuálně ověřit jejich účinnost a funkčnost.
