Topný systém s přirozeným oběhem: 2 způsoby instalace

Bez ohledu na použitý typ kotle je pro správné vytápění domu nebo bytu nutné správně uspořádat cirkulaci chladicí kapaliny pomocí potrubí a radiátorů instalovaných v bytě. Nejúčinnější a nejrozšířenější gravitační systém. Principy jeho práce, stávající odrůdy a způsob, jak navrhnout vytápění s přirozenou cirkulací s vlastními rukama, budou popsány níže.

Princip činnosti

Existují dvě hlavní schémata uspořádání inženýrských sítí vytápění:

1. Topný systém s nuceným oběhem. V tomto případě se používá čerpací zařízení, díky němuž je voda dodávána správným směrem. Nevýhodou tohoto řešení je hluk způsobený elektrickými zařízeními, stejně jako závislost vytápění na dostupnosti elektrické energie.

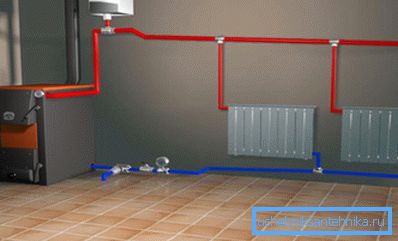

2. Domovní vytápění s přirozeným oběhem. V tomto případě je proudění vody z kotle do radiátorů a zpět zajištěno změnou termodynamických charakteristik kapaliny.

Podstata jeho činnosti je následující: při zahřátí se voda roztahuje, v důsledku čehož se snižuje její hustota a kapalina je vytlačována do horní části topného systému. Při ochlazování se chladicí kapalina postupně dostává do kotle podél šikmých potrubí, po kterém se cyklus obnoví.

Dávejte pozor! Přirozená cirkulace topení je možná pouze s řádně namontovanými trubkami a přítomností expanzní nádrže. Ten je nezbytný k odstranění vzduchu z radiátorů a vytváření potřebného tlaku v inženýrské síti.

Nevýhody popsaného schématu zahrnují skutečnost, že systém ohřevu vody s přirozenou cirkulací má značnou setrvačnost a je špatně vhodný pro ohřev velkých ploch (100 m2 a více) nebo domů s 5 nebo více místnostmi.

Oběžná hlava

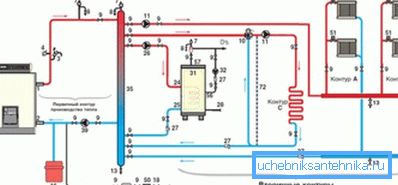

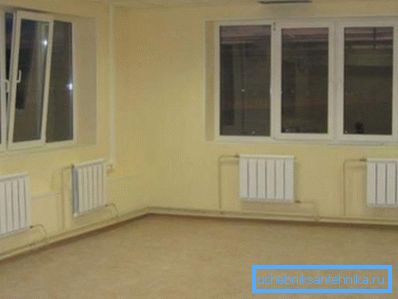

K tomu, aby výměna tepla organizovaná chladicím prostředkem byla nejúčinnější, je nutné správně vypočítat topný systém s přirozenou cirkulací.

Je důležité zvážit následující ukazatele:

• rozdílem výšky mezi místem výměníku tepla kotle a odtokovým otvorem spodního radiátoru vytápění - čím větší je tato hodnota, tím lépe bude cirkulovat kapalina;
• teplota, do které je ohřívána voda v komoře plynového, elektrického nebo kotle na tuhá paliva - čím větší je rozdíl, tím účinnější bude systém;
• montážní výška radiátorů a úhel sklonu potrubí - čím vyšší je tento ukazatel, tím účinněji chlazená chladicí kapalina překoná vnitřní odpor při zpětném proudu k kotli.

Dávejte pozor! Topný kotel musí být umístěn pod radiátory, jinak studená voda nebude schopna dosáhnout výměníku tepla. Z tohoto důvodu není individuální vytápění přirozenou cirkulací používáno v městských bytech, protože není k dispozici prostor pro instalaci topení.

Při projektování jakéhokoli topného systému je také nutné správně vypočítat výkon centrálního prvku - kotle - který ohřívá chladicí kapalinu dodávanou do radiátorů.

Chcete-li to provést, použijte následující vzorec:

W = Wud * S / 10, kde:

• W je požadovaný výkon zařízení, kW;
• Wud je koeficient korekce pro zeměpisnou oblast (od 0,7 do 1,5 v závislosti na klimatické zóně);
• S - plocha vyhřívaných prostor, m2.

Pipeline Ways

Vytápění soukromého domu s přirozeným oběhem může být instalováno ve dvou podstatně odlišných schématech.

Odlišují se v těchto rysech:

• spojením radiátorů ohřevu vody s hlavními potrubími dodávajícími vodu - je zde jednorázová a dvoutrubková schéma (cena vyšší z důvodu vyšší spotřeby materiálů, je však efektivnější);
• místo pokládky hlavních vodovodů - mohou být nahoře (nad radiátory) nebo pod (pod podlahou);
• schéma uspořádání vodovodní trubky - voda je dodávána každému chladiči samostatně a je od něj odebírána stejným způsobem nebo by-pass, když všechny topné tělesa procházejí médiem přenosu tepla z horního do spodního bodu;
• uspořádání stoupaček - lze je upevnit vodorovně a svisle.

Metoda 1. Systém vytápění s jednorázovým gravitačním systémem

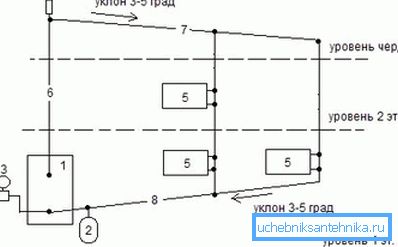

Přírodní vytápění, které je provedeno v rámci schématu s jediným potrubím, může mít pouze horní zapojení hlavních kanálů. V tomto případě, jak název napovídá, je instalován přívodní potrubí, kde se tekutina vrací po protékání radiátory.

V tomto případě je přirozený tok tekutiny uspořádán v důsledku rozdílu v jeho teplotě a v důsledku toho v jeho hustotě.

Pokud je gravitační vytápěcí systém namontován ve dvoupatrovém nebo třípatrovém domě, protože počet podlaží se zvyšuje, plocha topných těles musí být snížena. V tomto případě bude i přes pokles teploty chladicí kapaliny topení rovnoměrné.

Trubky v jednom potrubí mohou být instalovány dvěma způsoby:

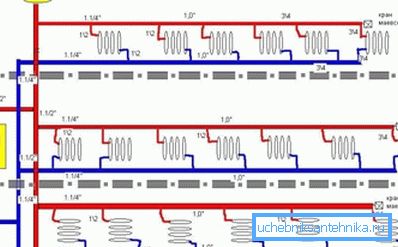

• paralelní - část vody vstupuje do chladiče a zbytek chladicí kapaliny přes hlavní kanál prochází dále (výhodou tohoto řešení je, že pomocí ručních nebo automatických ventilů můžete omezit množství horké vody dodané do topného panelu, a tím snížit teplotu v pokoj);

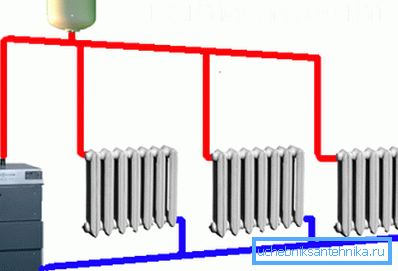

• průtok - v tomto případě protéká celý objem ohřáté vody skrz každý topný panel v domě (nebudete schopni regulovat objem vody přiváděné do radiátoru a také zcela vypnout napájení, protože to vede k poruše celého systému).

Tip! Optimálnější schéma lze považovat za paralelní. Umožňuje regulovat teplotní režim zvlášť v každé místnosti. To šetří energii (plyn, motorová nafta atd.) A vytváří komfortnější vnitřní mikroklima.

Vzhledem k tomu, že dodávka vody v jednom potrubním systému může být prováděna pouze jedním kanálem, uspořádání tohoto typu topení je možné pouze v budovách s podkrovím, kde jsou umístěny trubky s vodou ohřátou v kotli.

Nevýhody schématu s jedním potrubím zahrnují neschopnost částečného spuštění systému, výhody jsou nižší náklady v důsledku menších množství materiálů a instalačních prací, stejně jako estetiky.

Metoda 2. Dvou-trubková gravitační síť

V tomto případě je nutné instalovat dvě potrubí:

1. Příchozí. Dodává baterii předehřátý nosič tepla. Ze kotle, která vstupuje do expanzní nádrže, se vytáhne trubka, která je nezbytná k vytvoření tlaku v potrubí. Z toho vodovod přejděte k radiátorům. Použitý objem expanzní nádoby závisí na velikosti topného systému. V některých případech musí být toto zařízení vybaveno přepadovou trubkou, která odstraňuje zbytkovou kapalinu.
2. Vyjít ven. Prostřednictvím tohoto potrubí je chlazená voda dopravována k výměníku tepla kotle pro vytápění. Studená linka by měla být umístěna ve stejném prostoru, kde byl namontován napájecí kanál. Jedná se o účinnější schéma, protože umožňuje lepší kontrolu teploty v místnostech. Jeho nevýhody - vysoké náklady na instalaci a objem.

Výběr stavebního stoupání

Existují dvě hlavní možnosti:

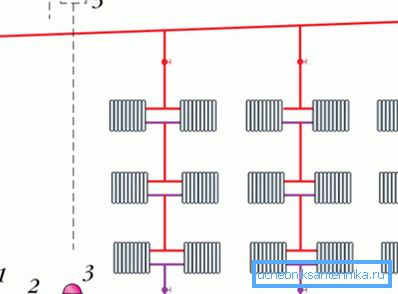

1. Vertikální stoupání. V tomto případě jsou všechny trubky z radiátorů spojeny s centrálním prvkem, který prochází každým podlažím domu. Výhody jeho použití zahrnují absenci rizika dopravních zácp, nevýhodou jsou vysoké náklady (více potrubí spojujících centrální potrubí s radiátory).

1. Horizontální stoupání. Všechny topné panely na každém podlaží jsou připojeny k jednomu napájecímu vedení. Ekonomičtější možnost. V tomto případě je však nutné dodatečně instalovat speciální vzduchové ventily, které zabraňují "větrání" topné sítě, což ovlivňuje její účinnost.

Výhody a nevýhody

Použití topného systému s přirozenou cirkulací chladicí kapaliny má mnoho výhod, z nichž hlavní patří:

• snadná instalace, uvedení do provozu a údržba;
• maximální účinnost - gravitační topná síť má vysokou účinnost a umožňuje regulovat teplotní režim každé místnosti zvlášť;
• ziskovost - gravitační vytápěcí síť je jedním z nejméně nákladných u stávajících systémů vytápění domů (pokud přijmete opatření ke snížení tepelné vodivosti stěn, podlahy a střechy);
• beztlak - absence pracovních elektrických zařízení minimalizuje hluk, který doprovází provoz klimatického systému;
• netěkavost - v případě dočasného zastavení dodávky elektrické energie, která by jinak byla potřebná k napájení čerpadel, bude fungovat i gravitační vytápěcí síť uvedená do provozu;
• Dlouhá životnost - při správné instalaci a řádné údržbě bude vytápění trvat déle než 35 let bez nutnosti rozsáhlé renovace.

Hlavní nevýhodou vytápění s přirozenou cirkulací je nemožnost jeho použití pro velké budovy. Vzhledem k nízkému tlaku kapaliny by délka vodorovných částí potrubí neměla přesáhnout 30-35 metrů, jinak by se účinnost systému výrazně snížila.

Kromě toho musíte mít v horní části budovy technickou podlahu, kde je namontována expanzní nádoba.

Také kvůli nízké setrvačnosti se doporučuje vyhýbat se pokládání potrubí v nevytápěných místnostech, protože hrozí nebezpečí zamrznutí chladicí kapaliny a v důsledku toho narušení integrity potrubí.

Závěr

Systém s přirozenou cirkulací je možná nejlepším řešením pro zajištění vytápění malého venkovského domu. Nicméně to není naprosto vhodné pro městský byt, letní dům, kde lidé a chalupa o rozloze více než 100 metrů čtverečních neočekává, že bude žít po celý rok. metrů V tomto případě je lepší se zabývat dalšími způsoby vytápění, které jsou popsány níže.
