Topný systém s jedním okruhem - funkce rozložení a instalace

Žádný obytný dům nefunguje normálně bez klimatického systému, díky čemuž jsou pokoje pohodlné pro lidi. Teplota. Existuje obrovské množství různých schémat, ale nejjednodušší a nejlevnější je topný systém s jedním okruhem, jehož konstrukční vlastnosti budou popsány níže.

Popis schématu

Základní prvky

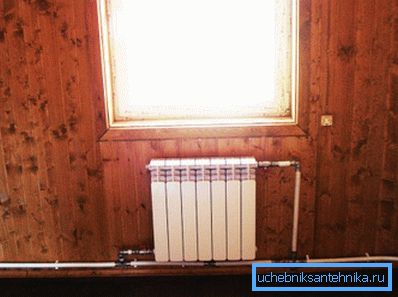

Jednoobvodové vytápění se liší od ostatních uspořádání potrubí podle počtu použitých vedení. Zde se používá jedno potrubí k dodávání chladicí kapaliny do radiátorů a zpětné vkládání chlazené kapaliny do kotle.

Podmíněně je rozdělena do dvou částí:

• dodávka;
• návratová čára (obratka).

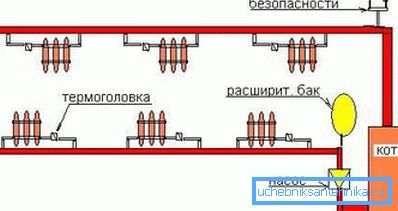

Vedle potrubí obsahuje kompozice ohřívacího systému i následující komponenty:

Dávejte pozor! K dispozici je jednorázový topný okruh s přirozenou cirkulací tekutiny potrubím a vynucený. Ve druhém případě je nepostradatelným prvkem namontované klimatické sítě cirkulační čerpadlo přenášející chladicí kapalinu.

Výhody a nevýhody

Popsaný topný okruh pracuje takto: ohřátá kapalina se stává méně hustá a lehčí, proto je vytlačena těžkou studenou vodou do horního bodu topného systému.

Po ochlazení chladicí kapalina spadne, současně protéká všemi instalovanými radiátory a vydává nahromaděné teplo do vzduchu v místnostech. Baterie, které se nacházejí blíže k kotli (nebo na horních podlažích), proto lépe zahřívají. Jedná se o jeden z nejzávažnějších nedostatků topení s jedním okruhem.

Pro kompenzaci teplotního rozdílu mají radiátory umístěné blíže k ohřívači menší prostor výměníku tepla, zatímco nejvzdálenější jsou konstruovány z většího počtu jednotlivých sekcí, což zvyšuje jejich výkon.

Existuje několik způsobů, jak zvýšit účinnost topného systému s jedním okruhem:

1. Montáž oběhového čerpadla. V tomto případě tekutina prochází intenzivněji topnými zařízeními, čímž se zvyšuje účinnost celé klimatické sítě.
2. Správné umístění radiátorů. Pro snížení tepelných ztrát doporučujeme nainstalovat baterie nejblíže ke kotli v nejteplejších místnostech - vnitřních prostorách s minimem oken.

Na druhé straně je jedno-okruhové vytápění stále velmi populární.

Je široce používán v jednotlivých stavbách, protože má mnoho výhod:

• nízké náklady na instalaci - pro instalaci je nutné koupit minimálně potrubí a další vybavení, sníží se také náklady na služby montážních posádek;
• více estetický vzhled - protože je pouze jedno potrubí, je snadnější skrýt, převlečit nebo betonovat do zdi (podlaha);
• možnost volby toku horké vody - zařazení těchto nebo jiných obvodů pomocí ručních nebo automatických ventilů;
• možnost uložení potrubí pod vnitřními dveřmi.

Dávejte pozor! Přesné uspořádání potrubí závisí na uspořádání domu. Je třeba zvolit takové prostory, které zaručují minimální množství tepelných ztrát.

Nezapomeňte, že účinný tok tekutiny přirozeným způsobem nemůže být organizován v takových případech:

• celková plocha domu přesahuje 200 metrů čtverečních;
• délka obrysu je větší než 30 metrů;
• více než 10 topných radiátorů je připojeno k jednomu topnému okruhu.

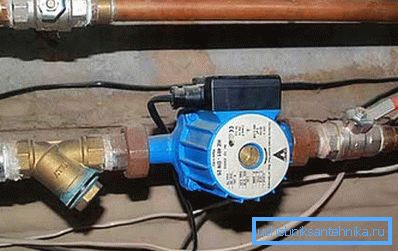

V tomto případě musíte ještě nainstalovat oběhové čerpadlo nebo si koupit kotel, který je již vybaven.

Tepelná kalkulace

Komfort v místnostech závisí nejen na uspořádání těsnění, ale také na množství tepelné energie, kterou baterie dodávají vzduchu v místnostech. Proto, abyste nezamrzli v zimě, musíte provést správný tepelný výpočet. To mimochodem je také naznačeno instrukcí zakotvenou v současném SNiP.

Díky správnému výpočtu můžete vybrat:

• kotel potřebné energie - slabý nebude schopen vytápět dům, silná vůle marně pálí drahé energetické zdroje;
• radiátory požadované oblasti - tím se výrazně sníží náklady na jejich nákup.

Výpočty lze provádět nezávisle (pomocí speciálního počítačového programu) nebo kontaktovat specializovanou inženýrskou firmu. Druhá možnost je dražší, ale budete si jisti správností údajů, které vám byly poskytnuty.

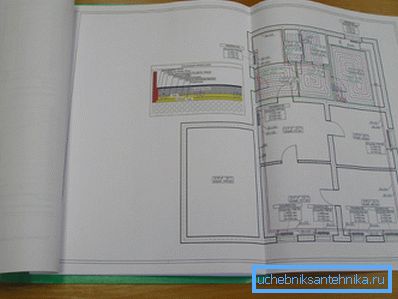

Kromě toho budou inženýři této organizace připravovat schéma topných okruhů, které budou čerpány podle plánu vašeho domu (bytu). To značně usnadní instalaci a pomůže koupit správné množství materiálů.

Odrůdy jednotlivých schémat

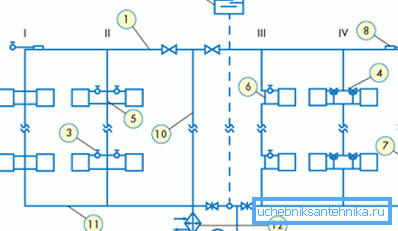

Vertikální kabeláž

V tomto případě se ohřívač ohřívající kotel vede podél vertikálně instalovaného stoupacího potrubí na nejvyšší bod topné sítě (do podkroví nebo pod stropem horního patra), odkud pak proudí dolů a ohřívá baterie umístěné na každém patře domu.

Vlastnosti konstrukce a provozu vertikálních topných okruhů jsou následující:

• pohyb chladicí kapaliny může být zajištěn přirozeným způsobem bez použití elektrického zařízení;
• všechny trubkové úseky by měly být položeny s mírným zkreslením vůči kotli, aby se zvýšila intenzita oběhu vody a zabránilo vzniku vzduchových zátek;
• potrubí je obtížné skrýt ve stěnách, protože v tomto případě sotva udržujete sklon;
• systém pracuje zcela autonomně, takže i v případě nouzového výpadku energie nebudete ponecháni bez tepla.

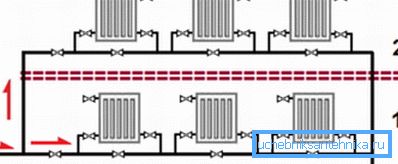

S horizontálním elektroinstalačním systémem

Zde není svislá stoupačka namontována. Hlavní potrubí je vedeno po podlaze nebo pod ním. Pokud se rozhodnete maskovat potrubí v betonovém potěru, postarat se o jejich tepelnou izolaci, jinak se nebudete vyvarovat značných tepelných ztrát.

Navíc je v tomto případě žádoucí pozorovat zkreslení:

• zaprvé, v případě výpadku elektrické energie bude topná síť schopna pracovat (i když méně účinně);
• Za druhé, při plnění potrubí kapalinou se vyvarujete vzniku vzduchových trubek.

Způsoby připojení radiátorů

Zde nebudeme uvažovat o jednotlivých provedeních baterií a možnostech umístění trubek (spodní, boční a tak dále). Pojďme jen na oční linky. Všechny možnosti radiátorů jsou uvedeny v tabulce.

Instalace topného systému s jedním okruhem

Konstrukce klimatické sítě s jedním potrubím se provádí v následujícím pořadí:

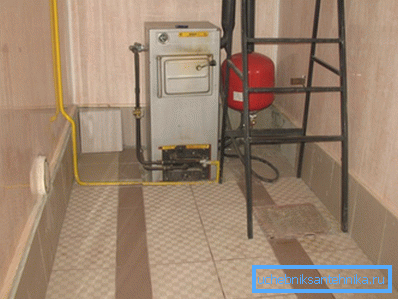

1. Kotel je nainstalován. Ze zřejmých důvodů by měl být namontován v nejnižším bodě systému. Čím vyšší je rozdíl mezi výškou chladiče a topením, tím je lepší výměna tepla v systému.

Pokud nemáte možnost instalovat jednotku do suterénu, musíte jej vybavit jámou, odlitkem z betonu a lemovanou keramickou dlažbou.

Dávejte pozor! Pokud se rozhodnete vytvořit systém s nuceným oběhem, nemůžete se k takovému triku uchýlit. Umístěním ohřívače výše popsaným způsobem však zvýšíte nezávislost topného systému na inženýrských sítích.

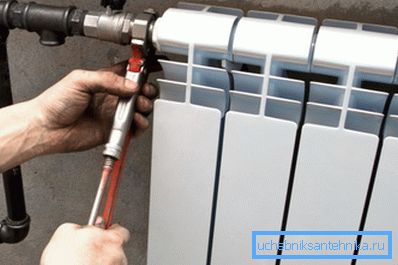

1. Nasazené radiátory. Zde je třeba přísně dodržet horizontální a vertikální, jinak se v bateriích hromadí ložiska nerostů, které dříve nebo později ucpou všechny kanály. Z tohoto důvodu budete muset vyčistit nebo změnit zařízení.

Také musíte udržovat vzdálenost mezi baterií a konstrukčními prvky budovy. Porušení technologie zavěšení baterie způsobí, že vzduch kolem ní špatně cirkuluje. To bude mít nepříznivý vliv na výkon zařízení.

1. Instalace potrubí. Zde byste měli rozhodnout o materiálu potrubí. Nejčastější klimatická síť polymerních dílů, je-li však součástí systému kotle na tuhá paliva, je lepší upřednostnit oceli. Výše uvedená jednotka ohřívá chladicí kapalinu na teplotu vyšší než 95 stupňů Celsia, což je velmi škodlivé pro plastové trubky.

1. Instalace dalších prvků. Elektrická čerpadla, řídicí a regulační zařízení, expanzní nádoba, vzduchové ventily apod. Jsou namontovány.

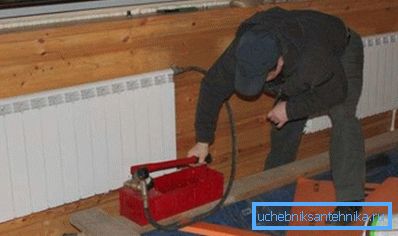

2. Poslední etapa práce - tlakové zkoušky. Pro jeho zavedení je lepší pozvat kvalifikovaného pracovníka se speciálním pneumatickým zařízením.

Závěr

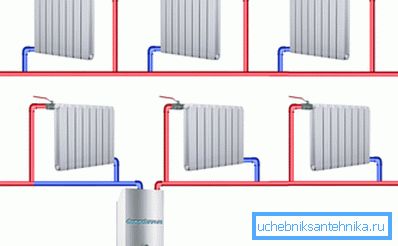

Topný systém s jedním okruhem je levný a efektivní způsob, jak zajistit teplo pro malé domy a byty. Nicméně, pokud vlastníte přístřešek nebo obrovský pozemek mimo město, je lepší vybrat si další možnosti.

Můžete se o nich dozvědět tak, že si přečtete video v tomto materiálu.
