Topný systém dvoupatrového domu - společné možnosti

Dvoupodlažní soukromé domy se staly normou. Koneckonců, náklady na výstavbu druhého patra jsou poměrně malé a praktické výhody jsou podstatné. Vytápění těchto budov je poněkud komplikovanější než v případě tradiční jednopatrové varianty. Existuje několik společných systémů, jedná se o jedno potrubí, dvou potrubí, sběrač nebo s nosným vytápěním dvoupodlažního domu. Každá možnost je dobrá svým vlastním způsobem, ale existují nuance, kterým je třeba věnovat pozornost.

Přirozený a nucený oběh

Za prvé, tekutina potrubí může cirkulovat přirozeným způsobem a uměle vstřikovat pomocí systému oběhových čerpadel. Teoreticky je zařízení pro přirozené cirkulace velmi jednoduché, ale v praxi bude moci pouze takový vysoce kvalitní profesionál, který je schopen připojit takový systém vlastním rukama, protože je velmi důležité přesně sledovat svahy a umístit konstrukce během instalace.

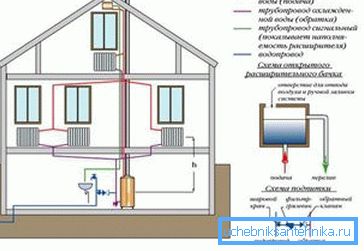

Přirozená cirkulace chladicí kapaliny je zajištěna pouze díky základním zákonům fyziky. Když se tekutina zahřívá, změní se její hustota a objeví se stratifikační efekt. Horká voda je posunutá nahoru chladem a po dosažení maximálního maxima nadmořské výšky začne proud tepla přirozeně v důsledku sklonu potrubí proudit dolů a současně zahřívá místnost.

Výhody jsou následující.

• Takové návrhy se nebojí výpadků elektrické energie.
• Pokud byla při instalaci přísně dodržena instrukce, systém bude pracovat dlouho, spolehlivě a spolehlivě.
• Provoz je zde mimořádně jednoduchý, a díky nepřítomnosti elektrických motorů funguje systém tiše.

Ale chyby v systému s přirozenou cirkulací jsou větší:

• Jak již bylo řečeno, instalace takového systému vyžaduje znalosti a zkušenosti.
• Zahájení takového ohřevu bude vyžadovat značné množství energie a zahřívání a dosažení projektové kapacity bude trvat dlouho.
• Nejhoršími budou horní radiátory, pak bude teplota postupně klesat a nastavení je téměř nemožné.
• Vysoká pravděpodobnost vysoušení vytápěcího systému je v důsledku toho koroze a usazeniny na pracovní ploše.

Důležité: podobný princip fungování byl v minulosti vyvinut pro jednopatrové budovy. Proto ve dvoupatrových domech bude fungovat pouze tehdy, pokud celková kvadratura nepřesáhne 120m ?.

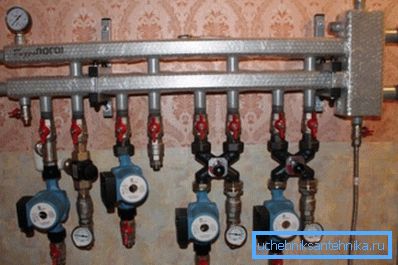

V praxi je systém s nuceným vstřikováním chladicí kapaliny neporovnatelně účinnější. Cirkulační čerpadla vám umožňují namontovat struktury jakékoliv složitosti a vytápět pokoj bez ohledu na kvadraturu.

Typy návrhů

Dále budeme hovořit o třech hlavních typech potrubí. Každá z nich má své pozitivní aspekty. Vyberte si to, podle velikosti domu a velikosti rozpočtu.

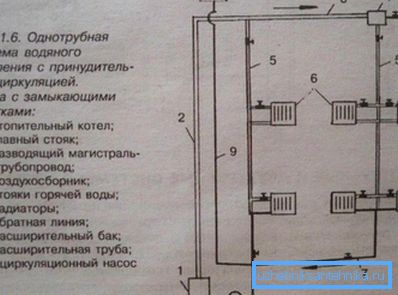

Jednoduchá kabeláž

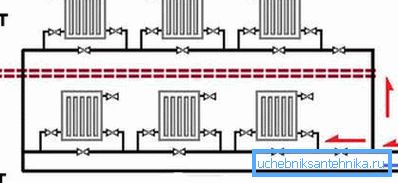

Monotube systém vytápění v Leningradě ve dvoupatrovém domě je rozdělen na 2 větve, pro první a druhý podlaží zvlášť. Podle toho jsou ventily pro každou větví instalovány samostatně, což umožňuje v případě potřeby zablokovat dodávku tepla.

Jedná se o jeden z nejjednodušších návrhů, který při instalaci nevyžaduje základní znalosti. Instalace může být provedena jak s instalací by-passové větve, tak bez ní, ale ve druhém případě je účinnost systému výrazně snížena.

Účinnost zapojení jednotlivých trubek závisí do značné míry na počtu ventilů a velikostech radiátorů. Čím dál je od kotle instalován chladič, tím více sekcí by měl mít.

K těmto výhodám patří:

• Tyto kabely je možné montovat vlastními silami, aniž byste měli hluboké znalosti v oblasti tepelného inženýrství.
• V malých budovách, až 120m ?, to ukazuje nejlepší výsledky. U vážnějších prostorů bude vyžadovat instalaci čerpadel s větším výkonem.
• Cena uspořádání je zde nejnižší, proto majitelé středně velkých domů to často dávají přednost.

Z nedostatků hraje velkou roli nerovnoměrné rozdělení tepla. Dále je třeba poznamenat, že pro zajištění mobility bude nutné instalovat velké množství ventilů.

Důležité: při instalaci jakékoli možnosti zapojení doporučujeme instalovat uzavírací ventil nebo ventil, abyste odstranili vzduchové kapsy na každém radiátoru.

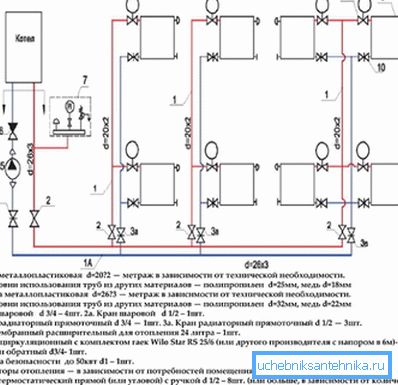

Dvojitá kabeláž

Dvoupodlažní nebo dvoukruhový vytápěcí systém soukromého dvoupatrového domu je v současné době nejoblíbenější mezi majiteli domů se středním a malým náměstím. Často se porovnává s oběhovým systémem.

Tato možnost zajišťuje dodávku horké chladicí kapaliny z kotle přímo na každý radiátor. Odvodnění vody se provádí podobně samostatným zapojením.

V těchto provedeních lze teplotu vytápění radiátorů měnit jednotlivě v každém bodě. Nejdůležitější je, že teplota může být nastavena mechanicky, ventil je instalován na vstupní trubce a dávkováním tepla nosiče tepla může být změněna teplota topení.

Systém je spolehlivý a spolehlivý. Možná jediný slabý bod takových struktur je jejich vysoká materiálová náročnost. Ve skutečnosti je nutné připojit dva identické systémy, úvodní a inverzní.

V důsledku toho se spotřeba trubek zvyšuje o 2krát. Navíc skrytí takového počtu trubek je poměrně problematické.

Radiační nebo kolektorové zapojení

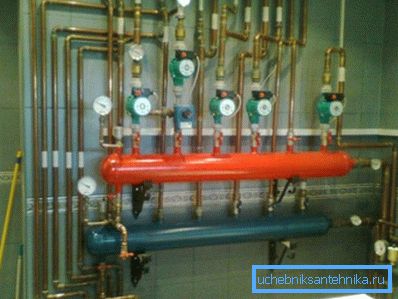

Systém vytápění kolektorů může být použit pro všechny domy, bez ohledu na jejich plochu a počet podlaží. Podstata této metody spočívá v tom, že chladicí kapalina je nejprve přiváděna do společného sběrače, vyrobeného ve formě trubky o větším průměru a již od kolektorových nosníků se rozkládá na každý bod v domě.

Pro úvodní a reverzní větve jsou namontovány 2 samostatné kolektory. To může být nazýváno do určité míry zdokonalenou verzí systému dvouobvodů.

Každá větev na vstupním a vratném potrubí má osobní uzavírací ventil. Proto je možné regulovat nejen počet a intenzitu provozních bodů, ale také provádět opravy bez vypnutí celého systému.

Důležité: ačkoliv radiální uspořádání vyžaduje značné množství materiálů a tvarovek, ale s tímto přístupem je možné instalovat přídavná oběhová čerpadla, která je důležitá například pro vyhřívanou podlahu.

Video obsahuje další informace o tématu vytápění.

Závěr

Každý výše popsaný topný systém soukromého dvoupatrového domu byl opakovaně testován a prokázán jeho spolehlivost. Z hlediska praktičnosti a jednoduchosti lze rozlišit pouze radiální schéma, ale může pracovat pouze s nuceným vstřikováním vody.
