Topný kotel na tuhá paliva

Náklady na topný kotel vyrobený průmyslovou metodou (bez ohledu na druh paliva, kromě elektřiny), začíná na 13 tisíc rublů. Jedná se o vzorky s nízkým výkonem, které dokáží ohřát malý venkovský dům. Většina majitelů domů není vhodná. Kromě toho není vždy možné použít zemní plyn k vytápění. Je třeba považovat za alternativní tuhá paliva, odpadní olej, elektřinu. Pro mnoho lidí je vhodnější tuhá paliva: dřevo, uhlí, brikety. Řemeslníci dávají přednost tomu, aby se vlastníma rukama vyvíjeli kotle na tuhá paliva. To šetří peníze a ruce mají co dělat.

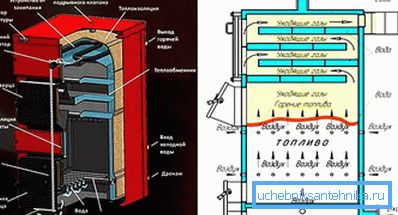

Hlavní součásti

Hlavní součásti

Kotle na tuhá paliva sestávají z následujících komponent:

  • oddělení pro nakládání s palivem;
  • zlatý sběratel;
  • škrticí ventily;
  • roštové tyče;
  • zásobní nádrž na vodu;
  • výměník tepla;
  • komín.

Druhy

Druhy

Podle způsobu umístění výměníku tepla jsou kotle na tuhá paliva:

  • horizontální - výměník tepla je umístěn ve vodorovné rovině;
  • vertikální - výměník tepla je instalován v kotli.

Charakteristickým rysem horizontálního umístění tepelného výměníku je jeho skloněná poloha. Mezi horním a dolním bodem (výstupní otvor chladicí kapaliny do systému) je rozdíl v úrovni 1 cm. Kotle se vertikálním výměníkem tepla se používají hlavně k ohřevu.

V zásadě může být pro vaření použit kotel na tuhá paliva. Za tímto účelem je nutné zajistit design vaření.

Nástrojová sada

Nástrojová sada

K sestavení kotle budete potřebovat nástroje a materiály.

Nástroje:

  • obloukové svařovací stroje;
  • úhlová bruska ("bruska") a řezací kotouče pro řezání kovů;
  • kleště;
  • elektrická vrtačka se sadou vrtáků;
  • úroveň a ruletu.

Materiály:

  • Ohnivzdorná cihla
  • Písek posetý.
  • Clay
  • Kovový plech o tloušťce 5 - 8 mm. Je lepší použít nerezovou ocel, ale můžete použít oceli.
  • Litinové rošty.
  • Kovový roh.
  • Ocelové trubky pro vodu obdélníkové a kruhové.
  • Dveře pro palivový prostor, zlatý přijímač.
  • Klapka komína.
  • Pouze bypass nebo cirkulační čerpadlo.

Pokud je nucený oběh zásadní a gravitační vytápěcí systém musí být uložen jako rezerva - je nainstalován bypass. Při práci pouze s nuceným oběhem instalujte jedno čerpadlo.

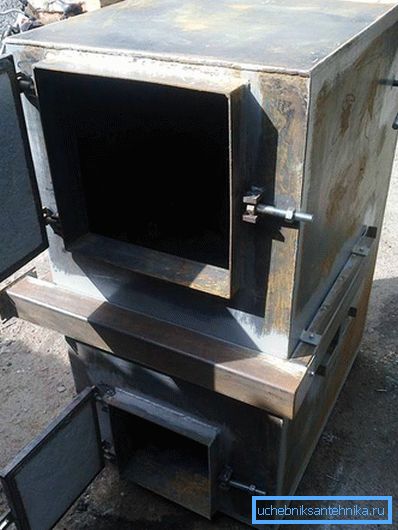

Výroba a montáž součástí

Výroba a montáž součástí

Začněte pracovat s instalací kotle vlastními rukama při sestavování schématu a výkresů sestavy. Podle nich jsou rozměry aplikovány na kovové plechy. Označením vyřízněte přední, zadní, boční stěny a spodní část kotle. Před výřezy otvorů pro dveře palivových a zlatých přijímačů.

Pokud řežete otvory pomocí řezačky plynu, tak že ocel "nevede", otvory jsou vyvrtány rohy obrobku, potom se kov odřízne od středu k okrajům podél značení.

Používáte-li bruska, otvory v rohu vrtačky nejsou nutné. Stačí proříznout kov na zamýšleném obrysu. Také podle velikosti jsou všechny kovové části kotle vyříznuty.

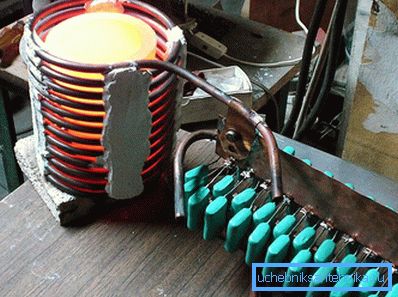

Výroba tepelných výměníků

Instalace výměníku tepla začíná vytvářením otvorů v potrubích určených pro regály. Má čtvercový průřez o rozměrech 40 až 60 cm. Ve svislých trubkách, které jsou umístěny v přední části, jsou vyříznuty 4 otvory o průměru 5 cm pomocí řezačky plynu, přičemž jsou rovnoměrně rozmístěny po celé délce obrobku.

V zadních sloupcích jsou vyrobeny kulaté otvory velikosti 4 a 5 cm. Z dna budoucího výměníku tepla se dělají otvory pro přívod vody do kotle (zpátečka) a z horní strany - k přívodu vody do topného systému (napájení). Všechny otvory by měly být hladké bez přítoků, které jsou odstraněny pomocí "brusky". Svařování trubek do celé produkce, zachování úhlů 90? jak vertikálně, tak i horizontálně, přičemž dochází k vaření koncových otvorů pravoúhlých trubek (regálů).

Sváry hotového výměníku tepla jsou zkontrolovány na únik. Za tímto účelem je zpětné potrubí dočasně utišené (takže voda neteče) a tok je naplněn vodou.

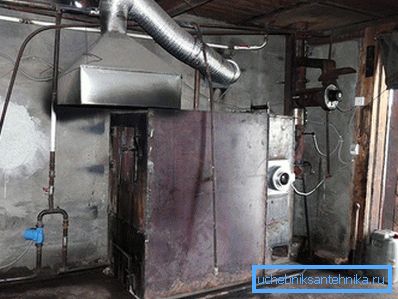

Kotle na vytápění na tuhá paliva

Montáž kotle na místě, kde je plánováno jeho instalace, protože všechny detaily jsou velmi těžké a pohybují se v hotové podobě, je problematické. Musí být nejprve vybaven žáruvzdorný podklad. Je vyrobena ze žáruvzdorných cihel. Aby zdi nebylo možné rozptýlit, může být na okrajích vyztuženo kovovými rohy a mezi sebou cihly, aby se cementová malta zpevnila. Druhou variantou nadace je monolitický betonový "polštář".

Rozměry základny by měly být o něco větší než základ kotle. Ocelový polotovar je umístěn na základně - na dně popelnice.

Stěny nádrže, ve které je instalován výměník tepla, jsou umístěny na žárovzdorných cihlách, jsou vybaveny palivový zásobník a popelník. Vzdálenost mezi výměníkem tepla a stěnou je 1 cm. Na spodní straně zásobníku jsou instalovány lišty. Na přední cihlové zdi jsou otvory pro dveře palivové nádrže a zlaté dveře.

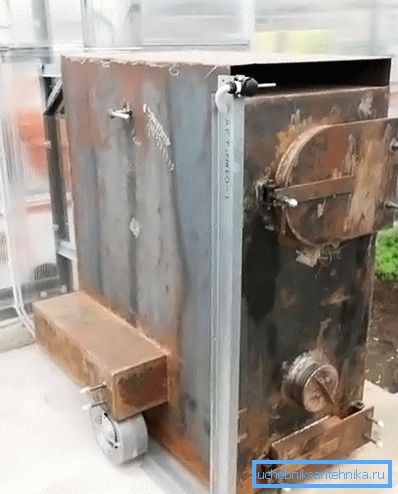

Domácí kotel

Vnější stěny kotle jsou opláštěny kovem, který je propojen rohy uspořádanými vertikálně. Dveře jsou připevněny k kovovému pouzdru. Chcete-li odstranit komín namontovaný na oxid uhelnatý. Instalace tohoto uzlu závisí na přítomnosti nebo nepřítomnosti povrchu vaření.

Pokud bude kotel používán k vaření, komín je namontován na boku, jinak - na horní straně kotle.

Při výstupe z kotle je komín vybaven šoupátkem pro regulaci tahu. Materiál pro potrubí může být odlišný: ohnivzdorná cihla, kov, azbest. Hlavním úkolem je dosáhnout požadované úrovně trakce, aby se uspořádal proces hoření.

Pro bezpečný provoz kotle na tuhá paliva můžete instalovat otevřenou expanzní nádobu, snímače teploty trakce a vody a ventilátor.

Aby nedošlo k přehřátí chladicí kapaliny a výbuchu kotle, je nutné neustále sledovat hladinu vody a teplotu spalování. Pokud používáte pouze nucenou cirkulaci, pak při vypnutí elektrické energie během provozu kotle se riziko výbuchu výměníku tepla dramaticky zvyšuje. Buďte pozorní.

Video

V poskytnutém video materiálu se budete moci seznámit s návrhem kotle na tuhá paliva:

Výkresy

Na výkresech můžete zvážit konstrukční vlastnosti kotle na tuhé palivo:

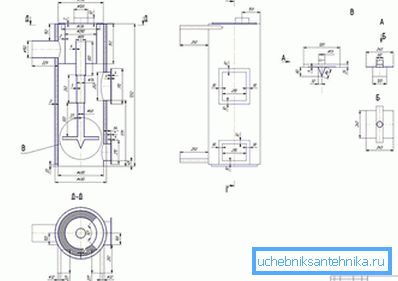

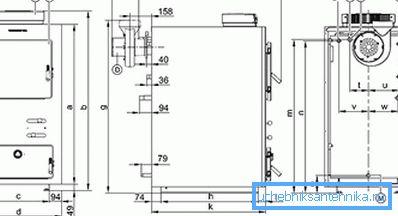

Výkres kotle na tuhá paliva

Schéma kotle na tuhá paliva

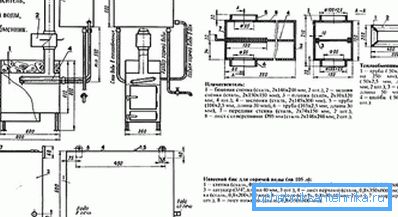

Výkres kotle na tuhá paliva

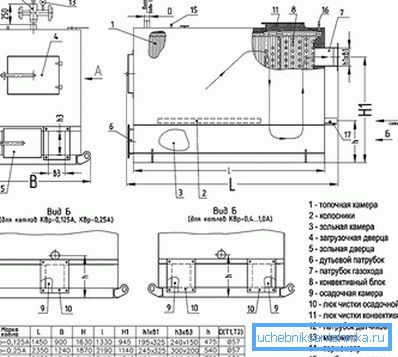

Výkres kotle na tuhá paliva podrobně

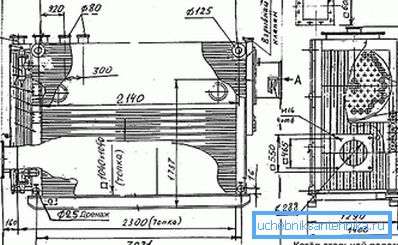

Výkres kotle

Konstruktivní kreslení kotle na tuhá paliva
