Topné systémy: přehled populárních schémat a charakteristiky
Zdá se, co může být obtížné při budování klimatické sítě? Podle většiny je to buď topný bod topného systému, nebo individuální kotel, který ohřívá kapalinu pro přenos tepla. Poté voda nebo nemrznoucí směs prochází trubkami, kde dochází k sekundární výměně tepelné energie se vzduchem v místnosti.
Ale za externí jednoduchostí existují velmi složité technické řešení, jejichž příručka pro výuku a údržbu trvá více než tucet stránek.
Způsoby ohřevu chladicí kapaliny
Centrální teplo
Pomocí centralizovaných kotlů se ohřívá nosič tepla, který je pak dodáván obyvatelům městských bytů. Také tento typ vytápění je někdy organizován v chatových osadách.
Klimatické systémy s centralizovaným zásobováním vodou mají tyto vlastnosti:
- topné zařízení se nachází ve speciálně vybavené budově a ohřívá vodu určenou pro velké množství spotřebitelů;
- pro dodávání tekutiny příjemcům se používají topné vedení, které se obvykle nacházejí v podzemních kanálech;
- Úprava všech parametrů chladicí kapaliny (teplota, tlak, fyzikální a chemické složení, rychlost vody) je také centralizovaná, konečný uživatel je nemůže ovlivnit.
Samostatné instalace
V takových systémech se vytápění vody, které se pak odesílá do radiátorů, provádí jednotlivě pro každý byt nebo dům. Pro tento účel je instalován vlastní topný kotel. Můžete si vybrat sami, podle výkonu a typu použitého paliva.
Existují tyto odrůdy:
- Plyn. Nejběžnější možnost. Používá se zemní plyn, který je dodáván pomocí potrubí nebo je uložen v plynových lahvích nebo v plynovém držáku. Topná soustava s plynovým kotlem je jedním z nejúspornějších, ale pouze certifikovaní odborníci mohou instalovat a udržovat takové zařízení.
- Tuhá paliva. Vynikající a levná možnost pro domy, na které není přiváděn hlavní systém dodávek vody. Palivo je dřevo, lignit, rašelina a tak dále. Existují i jednotky pracující na biomase. S jejich pomocí můžete uspořádat nejvíce šetrné k životnímu prostředí vytápění.

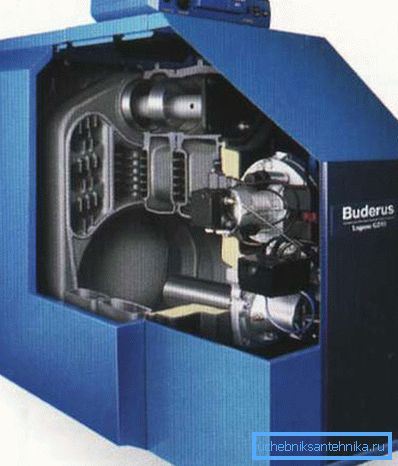

- Palivový olej. Topné systémy, které zahrnují kotel na kapalné palivo, pracují zcela autonomně a nevyžadují pravidelný zásah člověka k naplnění paliva. Jedinou nevýhodou je vysoká cena motorové nafty a potřeba prostorového skladovacího zařízení pro motorovou naftu.
- Elektrické. Lze také použít k ohřevu chladicí kapaliny. Mají vynikající spotřebitelské vlastnosti a technické vlastnosti. Palivo - elektřina - je však příliš nákladné, protože vytápěcí systém nebude ekonomický.
Většina elektrických jednotek se používá jako dodatečné nebo záložní zařízení.
Dávejte pozor! U větších domů nebo komerčních budov může být instalován dvoufázový topný okruh, který zahrnuje ne jeden, ale dva kotle sloužící různým obrysům klimatické sítě.
Rovněž probíhá inženýrství klimatických systémů využívajících alternativní zdroje energie. Nejslibnější termosifonový topný systém využívající sluneční světlo.
Vývoj zařízení je však na takové úrovni, že je nemožné tyto přístroje používat jako základní. Vytvářená tepelná energie nestačí k tomu, aby dům poskytl teplo.
Způsoby kladení potrubí
Pokud jste se zabývali kotlem, můžete zvolit uspořádání potrubí. Zde by se měly objevit obtíže.
Existují tři hlavní odrůdy:
- Jednoduchá trubka V tomto případě je po obvodu místnosti položena trubicová trubka, do které jsou poháněny baterie. Schéma instalace může být postupné (chladicí kapalina protéká každým topným článkem, nemá žádnou jinou cestu) a paralelně (voda protéká potrubím a vstupuje do baterií pomocí odvodňovacích kanálů směřujících ke vstupu a výstupu chladiče).
- Dvě trubky Zde jsou položeny dva kanály - jeden pro přívod teplé vody, druhý pro vracení chladicí kapaliny do topného zařízení. Flexibilnější systém, který umožňuje přesně nastavit teplotu v místnostech a umožňuje opravit nebo měnit chladiče bez zastavení provozu celého topného systému.
Schéma dvou trubek má dvě odrůdy:

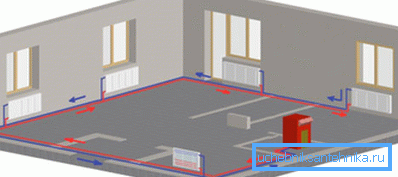

- zatemňovací systém - v tomto případě dvojice řádků přejde do poslední místnosti, kde je propojena propojkou;

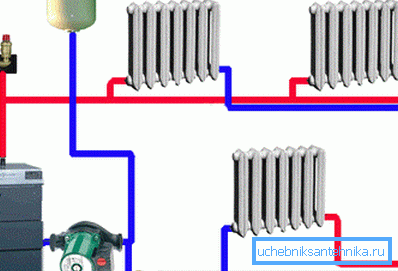

- související vytápěcí systém - síť s chladivem obchází všechny místnosti a vrátí se do kotle.
Druhý typ je vhodnější: pro jeho výrobu bude zapotřebí méně materiálů.

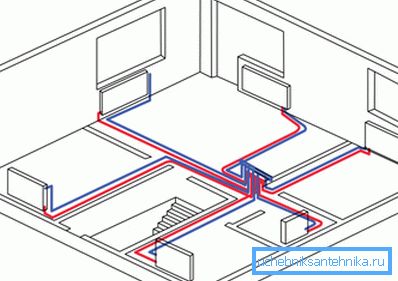

- Sběratel. Chladicí kapalina je dodávána do kolektoru, která ji rozděluje samostatně do každé baterie. Nejvíce flexibilní systém, ale instalace vyžaduje příliš mnoho peněz.
Problémy s topením a jejich řešeními
Celkové poruchy a běžná údržba
Stejně jako vaše oblíbené Daewoo Nexia nebo Toyota Prado, vytápěcí síť vyžaduje pravidelnou údržbu.
Kromě plánovaných technických prací může systém vytápění selhat z nepředvídaných důvodů:
- expanzní nádrž nebo takzvaná vyrovnávací kapacita je odtlakovaná nebo rezavě;
- hydraulický šok vzniklý v topném systému zničí radiátory;
- dochází k velkému úniku, který může způsobit vysouvání nebo úplné vyprázdnění topných potrubí;
- v důsledku vnějšího fyzického nárazu se potrubí nebo radiátor poškodí a podobně.
Dávejte pozor! Pokud dojde k poruchám v topném kotli (zejména plynu), neměli byste jej v žádném případě opravit. Dokonce i když regulátory nebo teploměr prostě selhaly, těsnicí materiál vysušil nebo začali procházet gelovými těsněními na tryskách, je nutné hledat pomoc odborníků. Návod k obsluze topných zařízení přímo zakazuje neoprávněné zásahy do provozu zařízení.
Aby se zabránilo problémům při provozu systému, je žádoucí, aby projekt nebo rekonstrukce, stejně jako uvedení do provozu, provedl speciální tým instalatérů. Na konci práce sestavíte akceptaci a kontrolu systému, který budete muset podepsat, poskytnout vám výkres a pas klimatické sítě a také poskytnout záruku na vykonanou práci.
V případě nehody, pokud zaplavíte sousedy, a vyšetření prokáže, že k poruše došlo v důsledku chyb při instalaci, společnost-dodavatel bude kompenzovat škody. Důvodem pro podání žaloby soudu budou výše uvedené dokumenty.
Nezávislá instalace je také žádoucí provést pod kontrolou zkušeného odborníka, který se již zabýval topením. Navíc nemusíte šetřit peníze na nákup materiálů, brát pouze kvalitní potrubí.
Například osvědčené díly prodávané pod ochrannou známkou Rehau. I když je jejich cena poměrně vysoká, je to vynikající volba, která vás nezklame.

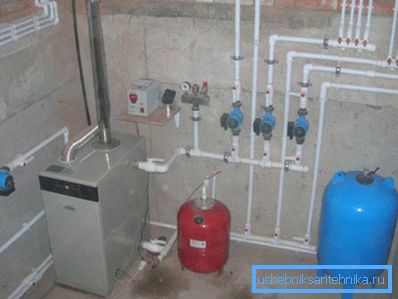

Rutinní údržba topných systémů může být prováděna nezávisle. Nejběžnější problémy a řešení jsou uvedeny v následující tabulce.
| Problém | Řešení |
| Ohřátí topného systému | Taková obtíž je při provozování klimatických sítí vzácná. Ohřívání může dojít v bytech nacházejících se v blízkosti centralizovaného zásobování teplem a pouze v případě, že jsou porušena pravidla pro instalaci baterií. Pokud jsou trysky připojeny pracovním bypassem, můžete přestat přemýšlet o jakémkoli opětovném ohřevu. Pokud jde o autonomní systémy, zde je teplota řízena osobně pomocí elektronických kotlů. |
| Předcházení vodním kladívkám | Tento termín se vztahuje k prudkému nárůstu tlaku chladicí kapaliny v systému, což může vést k poruchám potrubí, armatur a nejčastěji k topným radiátorům. V autonomním systému je nutné pomalu naplnit chladicí kapalinu do potrubí a v centralizovaném systému vybavit vstupy baterií termickými ventily, které by měly být při zapnutí a při pomalém uvolňování nasazeny, aby voda naplnila baterii malým proudem. |
| Napájecí systém | Pokud je uzavřený vytápěcí systém vybaven otevřenou expanzní nádobou, je nutné neustále sledovat hladinu tepelného nosiče v něm. Kapalina má tendenci se odpařovat, takže objem vody, který cirkuluje potrubími, klesá. Je nutné pravidelně vyrovnávat ztráty. K tomu není nutné vylézt do podkroví, nedostatek chladicí kapaliny může být určen manometrem instalovaným na palubní desce kotle. |

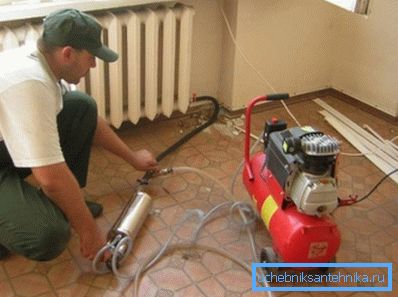

| Čištění klimatické sítě | Při práci uvnitř radiátorů (zejména litiny) se tvoří ložiska nerostů, které musí být zlikvidovány. Zvažte, jak vypustit topný systém: pro tento účel existují chemické a mechanické prostředky. Můžete buď nalévat do systému speciální roztok nebo rozmontovat topné články a vyčistit je speciálními hydraulickými nebo pneumatickými pistolemi. Chcete-li ochránit centralizovaný vytápěcí systém před odpadem s nečistotami, doporučujeme instalovat jímku pro přívodní potrubí. |
Tip! Mnoho majitelů autonomních sítí se ptá, co zaplní topnou síť. Nejčastěji voda působí jako nosič tepla, méně často - speciální nemrznoucí směs. Pokud chcete zachránit, použijte vodu.
Nicméně předtím je žádoucí změkčit ji pomocí speciálních zařízení nebo řešení. To pomůže zamezit tvorbě měřítka na potrubí a zvýšit čas mezi splachováním systému.
Systém odtlakování
Největší potíže při provozu topných sítí způsobuje narušení těsnosti potrubí, armatur, kohoutků, radiátorů a dalších zařízení. Zde se nejedná o řešení problémů, ale o nalezení úniku.

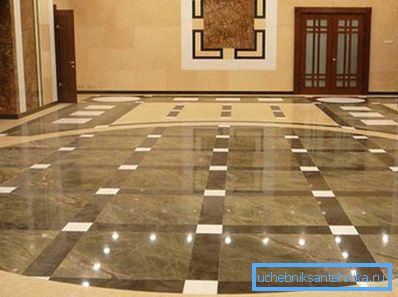

Pokud jsou potrubí položeny otevřeně, stačí jen zapnout baterku a provést audit. Ale co dělat, když je zásoba a zpáteční tok zakryty pod potery a navíc jsou položeny mramorové desky, na kterých byly vynaloženy obrovské peníze?
Zde můžete dát jen jednu radu - musíte se chránit před únikem dokonce iv instalační fázi. Pro tento účel doporučujeme použít speciální trubky (kov-plast nebo zesítěný polyetylén) a ujistěte se, že žádná směs není vyplněna betonem.
Závěr
Pravidelné čištění a napájení topného systému, odstranění netěsností a údržba kotle vám umožní výrazně zvýšit životnost klimatické sítě vašeho domu. Podrobněji s pořadím provozu inženýrských sítí obytné budovy se můžete naučit z videa v tomto materiálu.
